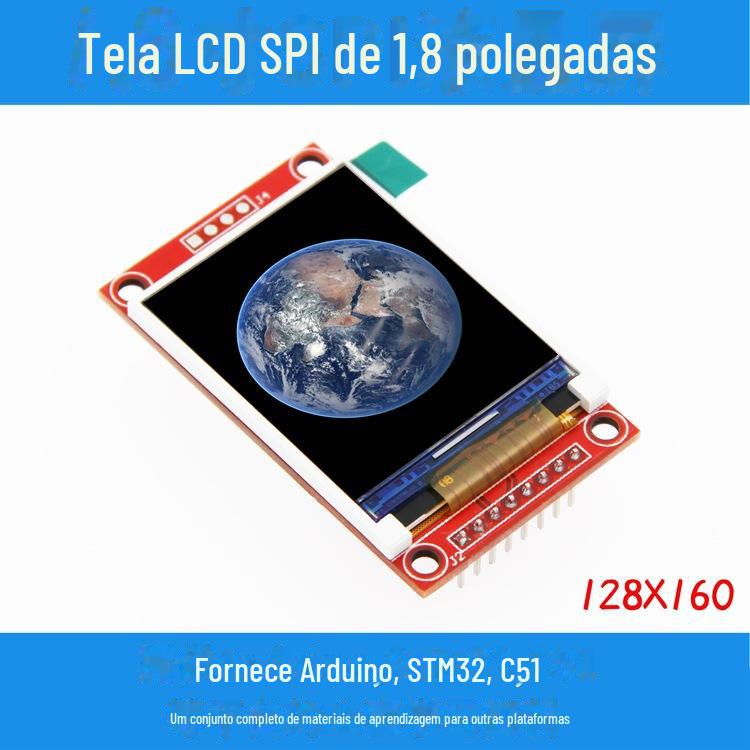

Módulo LCD TFT de 1,8 polegadas tela colorida porta serial SPI pelo menos 4 IO
Preço por unidade incluindo frete para o Brasil
Pague em partes, colete em lotes para manter o capital de giro livre.
Primeiro pagamento
Pagar 20% agora
Então 5% e 25% a cada lançamento
Variantes
8-pin ordinary version (Black row needle)
De 100 un
11-pin version (yellow row needle)
De 100 un
Especificações do produto
tipo
TFT
Marca
***
Modelo
1.8 inch
Velocidade do processador
*
Corrente de alimentação
*
Tensão da fonte de alimentação
*
Potência
*
Uso
*
Serviços em destaque
**
Especificações
11-pin version (yellow row needle), 8-pin ordinary version (black row needle)
tipo
TFT
Marca
***
Modelo
1.8 inch
Velocidade do processador
*
Corrente de alimentação
*
Tensão da fonte de alimentação
*
Potência
*
Uso
*
Serviços em destaque
**
Especificações
11-pin version (yellow row needle), 8-pin ordinary version (black row needle)
tipo
TFT
Marca
***
Modelo
1.8 inch
Velocidade do processador
*
Corrente de alimentação
*
Tensão da fonte de alimentação
*
Potência
*
Uso
*
Serviços em destaque
**
Especificações
11-pin version (yellow row needle), 8-pin ordinary version (black row needle)
Detalhes do produto
Texto da imagem traduzido automaticamente
Baixar WIKI
Versão Arduino de 11 pinos:
http://www.lcdwiki.com/zh/1.8inch_Arduino_SPI_Module_ST7735S_SKU:MAR1801
Versão normal de 8 pinos:
http://www.lcdwiki.com/zh/1.8inch_SPI_Module_ST7735S_SKU:MSP1803
Descrição do produto
- Tela colorida de 1,8 polegadas, suporta tela colorida 16BIT RGB 65K, cores ricas
- Resolução 128X160, tela nítida
- Usando o barramento serial SPI, apenas alguns IOs são necessários para iluminar o display
- Com slot para cartão SD para expansão conveniente de funções
- Fornece bibliotecas de baixo nível e programas de amostra ricos para plataformas Arduino, C51 e STM32
- Padrões de processo de nível militar, operação estável a longo prazo
- Fornece suporte de tecnologia de driver subjacente
Parâmetros do produto
nome parâmetro Cor de exibição Cores 16BIT RGB 65K SKU MAR1801 tamanho 1,8 (polegada) tipo TFT Chip de driver ST7735S resolução 128*160 (Pixels) Interface do módulo Interface SPI de 4 fios luz de fundo 2 Led Branco Área de exibição eficaz 28,03x35,04 (mm) Tamanho do PCB do módulo 38,30x62,48 (mm) Temperatura de operação -10℃~60℃ temperatura de armazenamento -20℃~70℃ Tensão operacional 5V/3,3V Consumo de energia Cerca de 90mw Peso do Produto Cerca de 25 (g) Definição de interface
número de série Número do PIN ilustrar 1 CCV Fonte de alimentação da tela LCD positiva (3,3 V ~ 5 V) 2 GND Aterramento de energia do LCD 3 GND Aterramento de energia do LCD 4 NC Indefinido, reservado 5 NC Indefinido, reservado 6 NC Indefinido, reservado 7 CLK Sinal de relógio do barramento SPI da tela LCD 8 IASD Sinal de dados de gravação de barramento SPI da tela LCD 9 RS Registro de tela LCD/sinal de seleção de dados, nível baixo: registro, nível alto: dados 10 RST Sinal de reinicialização do LCD, reinicialização de baixo nível 11 CS Sinal de seleção de chip LCD, habilitação de baixo nível Documentação do produto
- Manual do usuário do módulo Arduino SPI de 1,8 polegadas
- Diagrama de tamanho do módulo Arduino SPI de 1,8 polegadas
- Folha de dados TFT de 1,8 polegadas
- Diagrama esquemático do módulo Arduino SPI de 1,8 polegadas
- Folha de dados do driver IC ST7735S

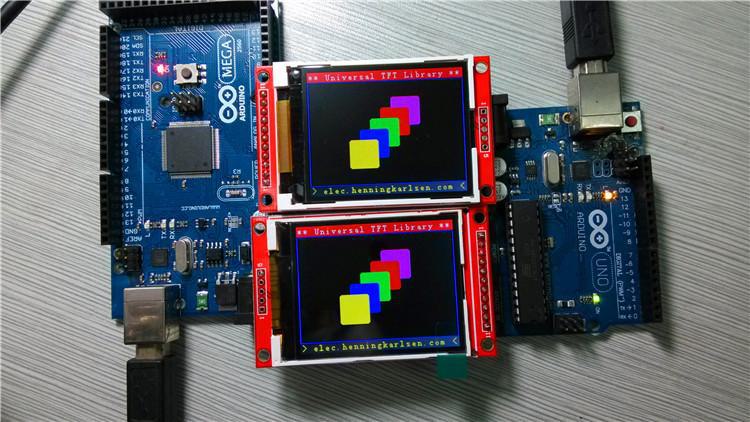

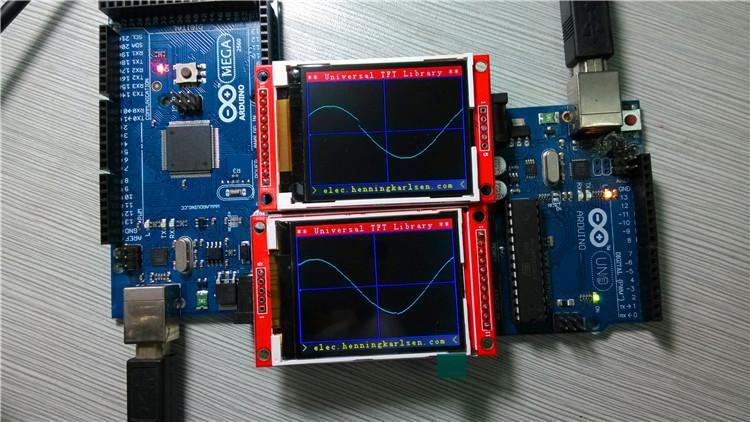

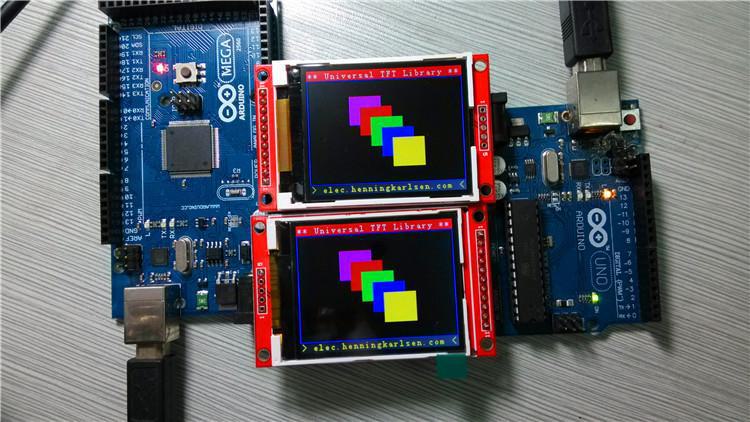

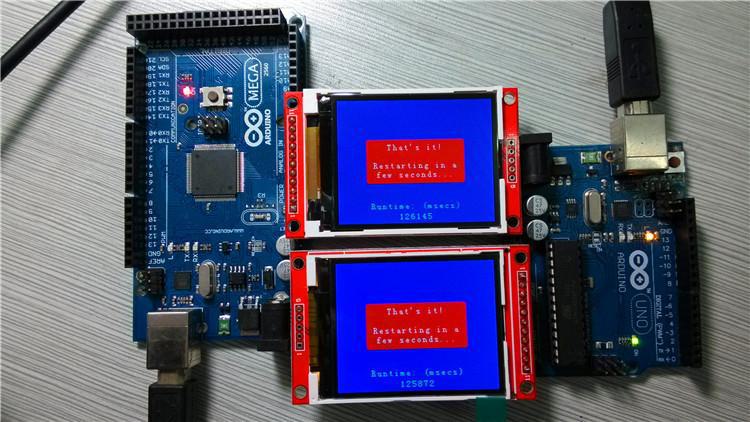

Imagem do produto (versão Arduino)

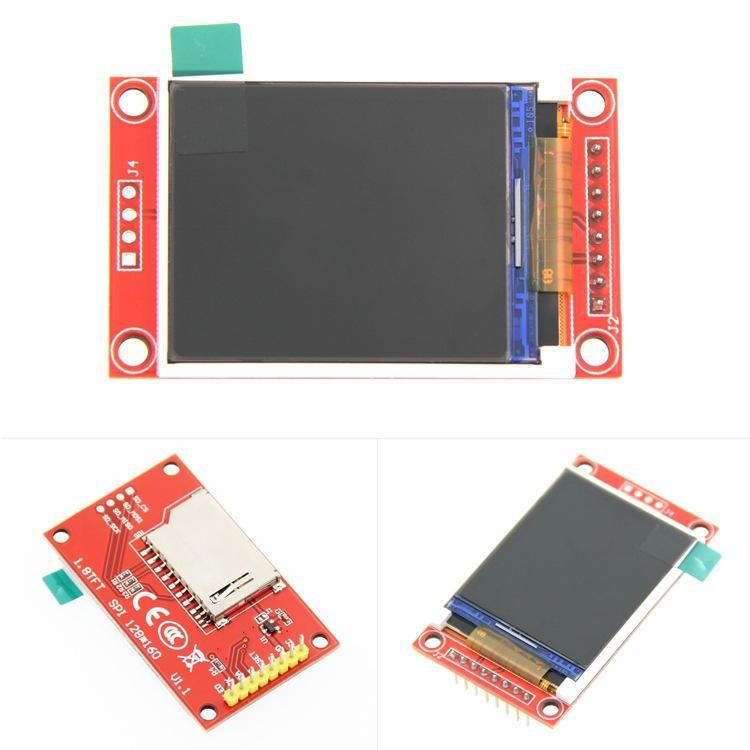

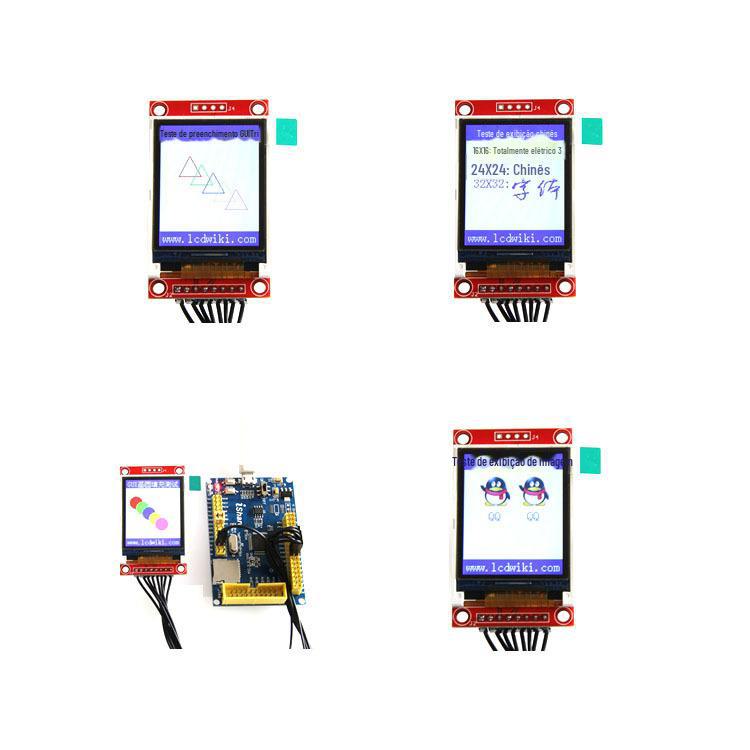

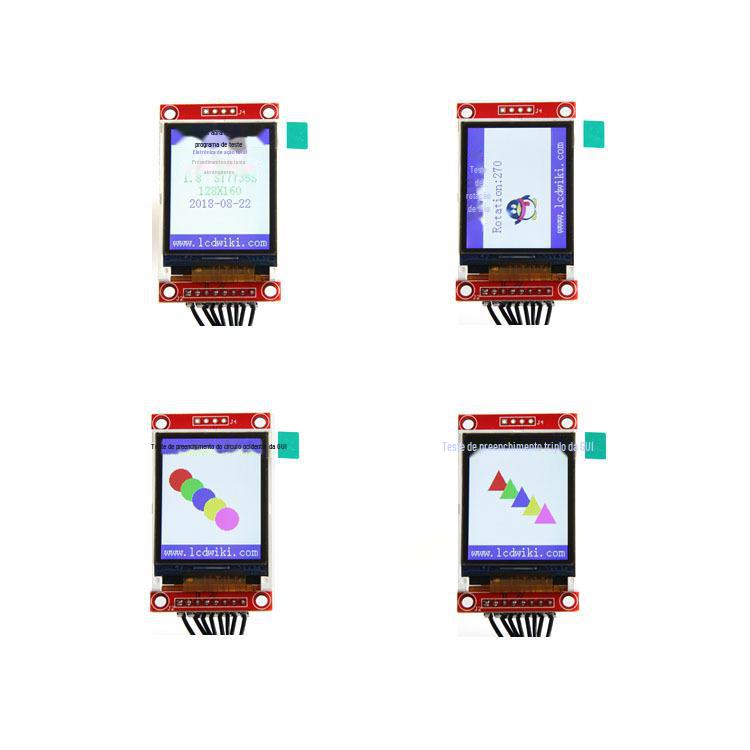

Imagem do produto (versão normal)
