Visão geral

Os ventiladores locais de fluxo axial à prova de explosão das séries YBT e YBT-X para mineração são usados ​​principalmente para ventilação local do tipo pressão em minas de carvão com riscos explosivos de gás ou pó de carvão. O produto também é adequado para minas de metal, minas químicas, túneis e outras fábricas e minas que utilizam ventiladores. A temperatura do meio de transporte não excede 40°C, a temperatura não é superior a 95±3% (25°C) e não é corrosiva.

■ Estrutura e características

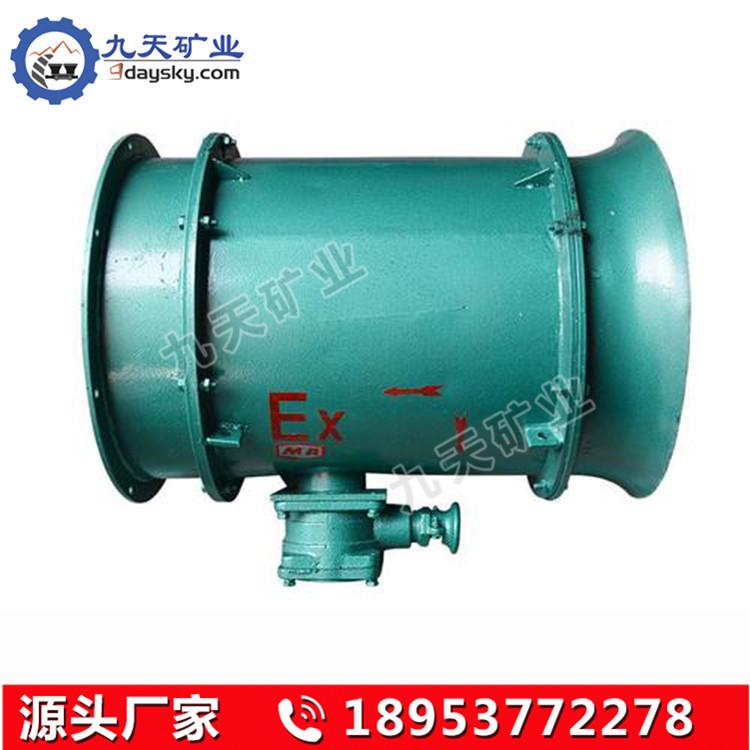

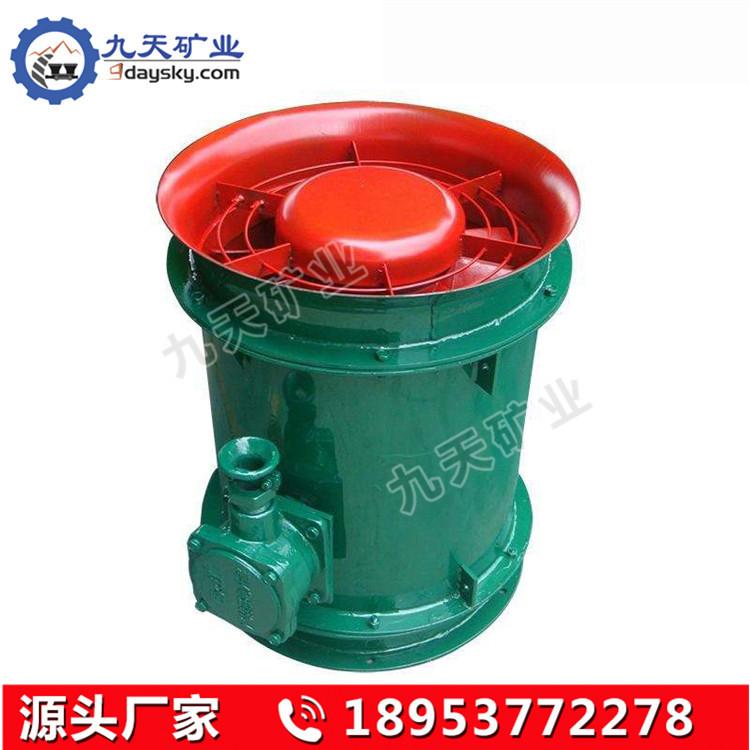

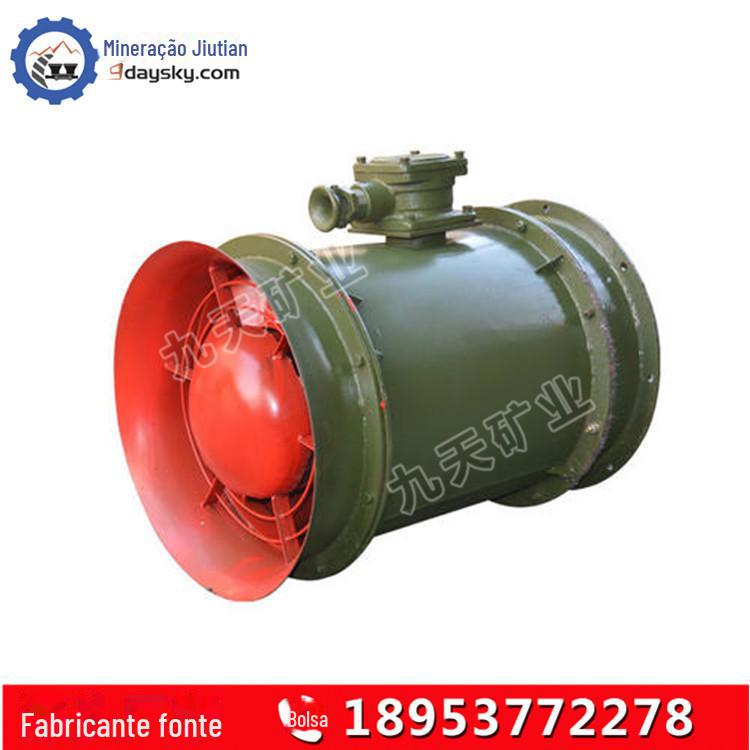

1.A estrutura desta série de ventiladores é do tipo fluxo axial à prova de explosão para mineração: o ventilador consiste em um coletor, um impulsor, um motor, uma caixa de junção à prova de explosão, um corpo, uma saída de ar, um silenciador (YBT-X) e outras sete partes. O corpo da máquina e as peças estruturais são soldadas com chapas de aço; o motor e o impulsor estão conectados diretamente e a transmissão é confiável; toda a máquina tem uma estrutura simples e compacta, é robusta e durável, segura de usar e fácil de manter.

2.O motor estáMotor assíncrono trifásico de dois pólos à prova de chamas de mineração da série YB, a tensão é 380/660V, a base do motor e o corpo são soldados juntos, o motor é resfriado diretamente pelo fluxo de ar fornecido pelo impulsor.

3.A caixa de junção do motor é colocada fora do corpo do motor para facilitar a fiação. Existem seis terminais de fiação e um terminal de aterramento na caixa de junção. Os usuários podem selecionar o método de fiação de acordo com os requisitos de tensão da fonte de alimentação.Em 380V, use△Método de conexão, quando a tensão da fonte de alimentação éQuando a tensão é 660V, a conexão Y é adotada.△fiação.

4.Os parafusos de aterramento são soldados no flange do corpo do ventilador para uso direto no local.

5.Existem pequenos furos distribuídos uniformemente no flange do silenciador para conectar o bocal redutor ou conectar diretamente o duto de ar de borracha. Quando o bico redutor é usado para conectar o ventilador e o duto de ar de borracha, o tipo de bico redutor pode ser do tipo convergente ou difusor.

■ Especificações e parâmetros de desempenho
