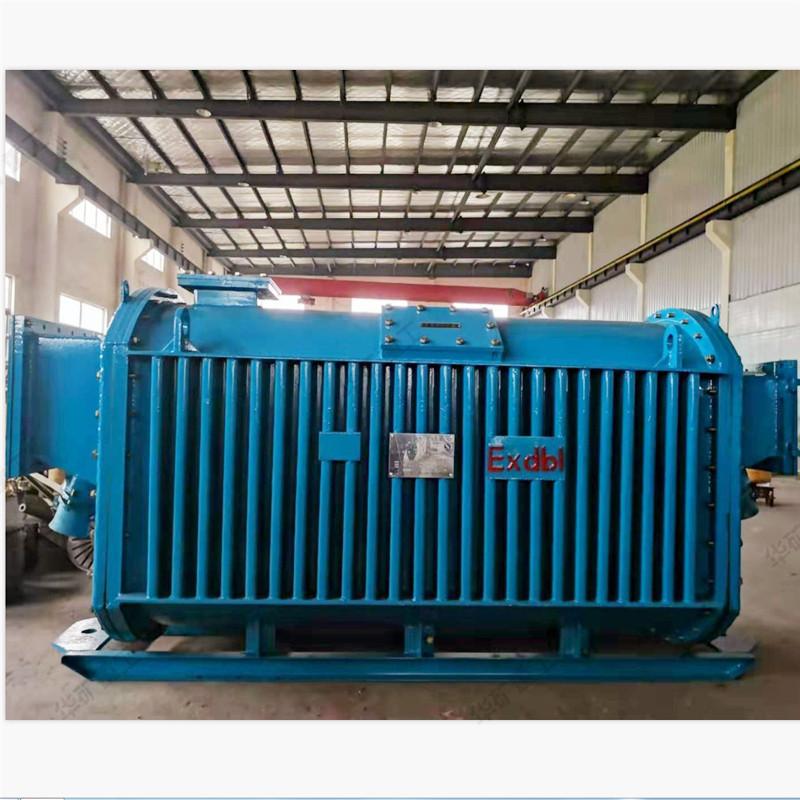

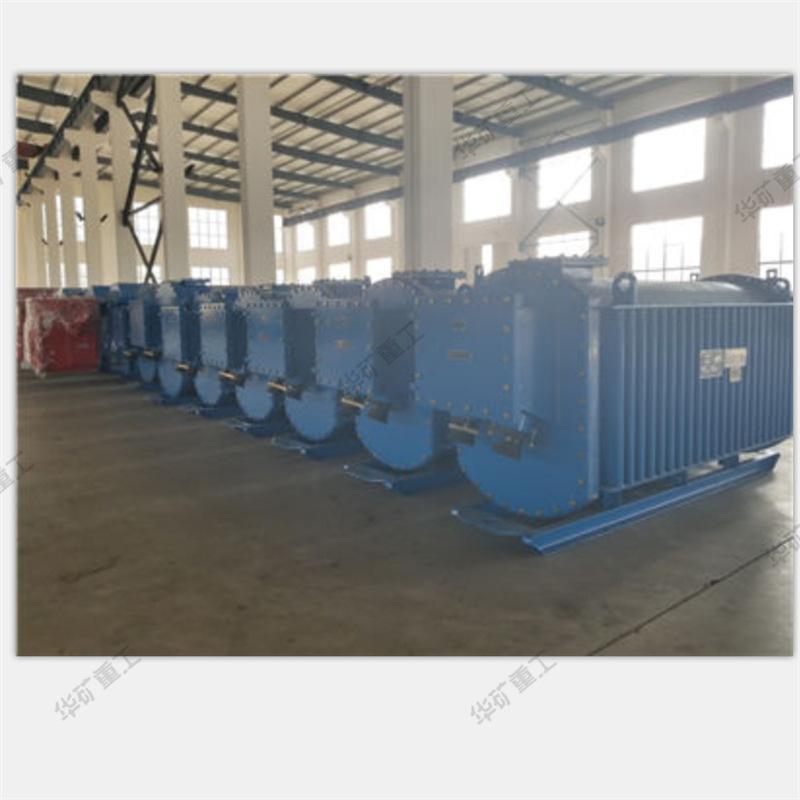

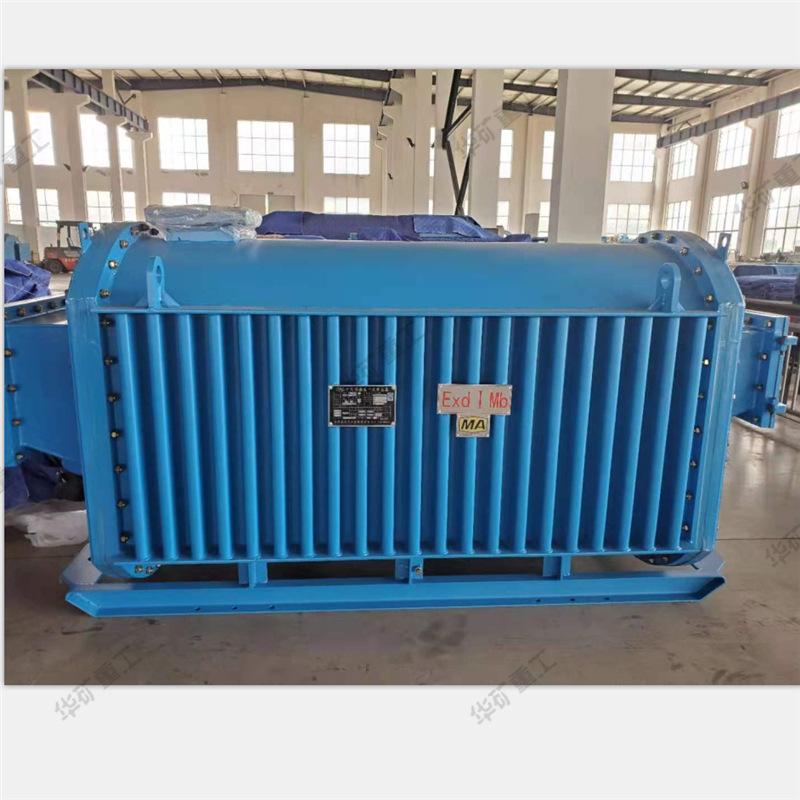

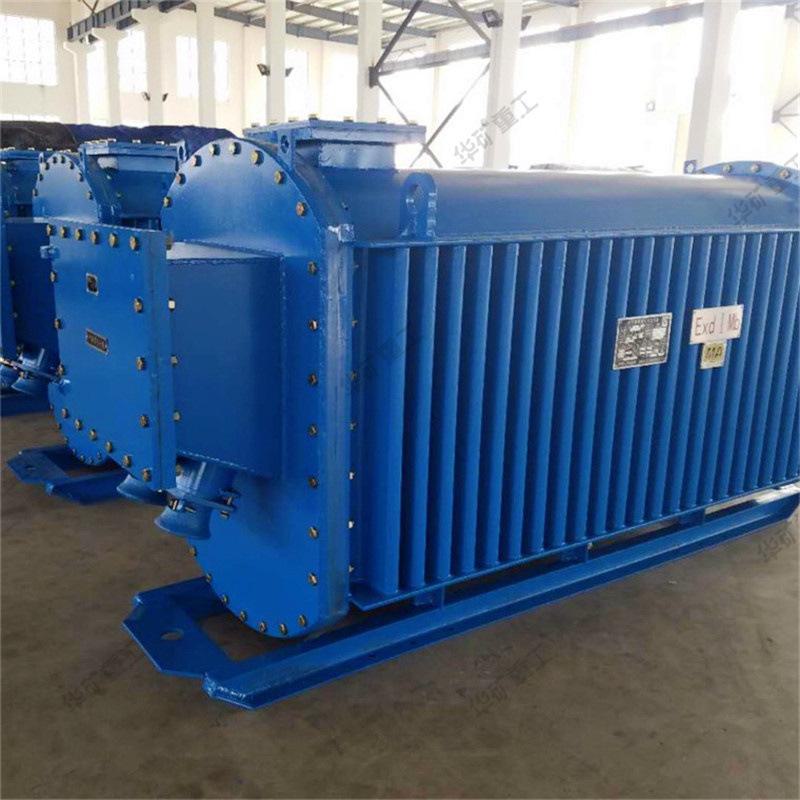

Estrutura do transformador móvelcomposição

O transformador à prova de chamas de mineração é composto de transformador de tipo seco à prova de chamas de mineração da série KBSG, PBG9L-6KV, dispositivo de distribuição de vácuo de alta tensão à prova de chamas de mineração de 10KV, conector de cabo de alta tensão à prova de chamas de mineração da série BCG1, interruptor de alimentador à prova de chamas de mineração da série KBZ (ou mineração BXB1 caixa de proteção de baixa tensão da subestação móvel à prova de chamas).

Gama de aplicações de transformadores móveis

Os transformadores à prova de chamas para mineração são adequados para minas subterrâneas de carvão e outros ambientes com gás (mistura de metano) no meio circundante. Eles são usados ​​para transmissão de energia em minas e fornecimento de energia abrangente para mineração de carvão mecanizado em rede elétrica trifásica AC 6/10KV.

Condições de trabalho do transformador móvel

1) A altitude não deverá exceder 1.000 metros;

2) A temperatura ambiente não é superior a 35oC;

3) A umidade relativa do ar ambiente não seja superior a 95% (a +25oC);

4) Em minas onde existe perigo de mistura de gás metano ou pó de carvão;

5) Em ambiente sem fortes solavancos e vibrações e a inclinação com o plano vertical não ultrapasse 15o;

6) Em ambiente sem gases e vapores que possam corroer o metal e destruir o isolamento;

7) Não há local para gotejamento.

Parâmetros técnicos do transformador móvel

1. Quando o transformador na subestação móvel está em curto-circuito, com fase aberta, sobretemperatura ou falha na fonte de alimentação de baixa tensão, o interruptor lateral de alta tensão é desligado para obter proteção.

2. Os interruptores de alta e baixa tensão são equipados com interface de comunicação RS485/232 padrão.

3. Quando configurado no controle de automação de mineração KJ2000 e no sistema de monitoramento abrangente, ele pode alcançar quatro funções remotas: controle remoto, medição remota, comunicação remota e ajuste remoto.
