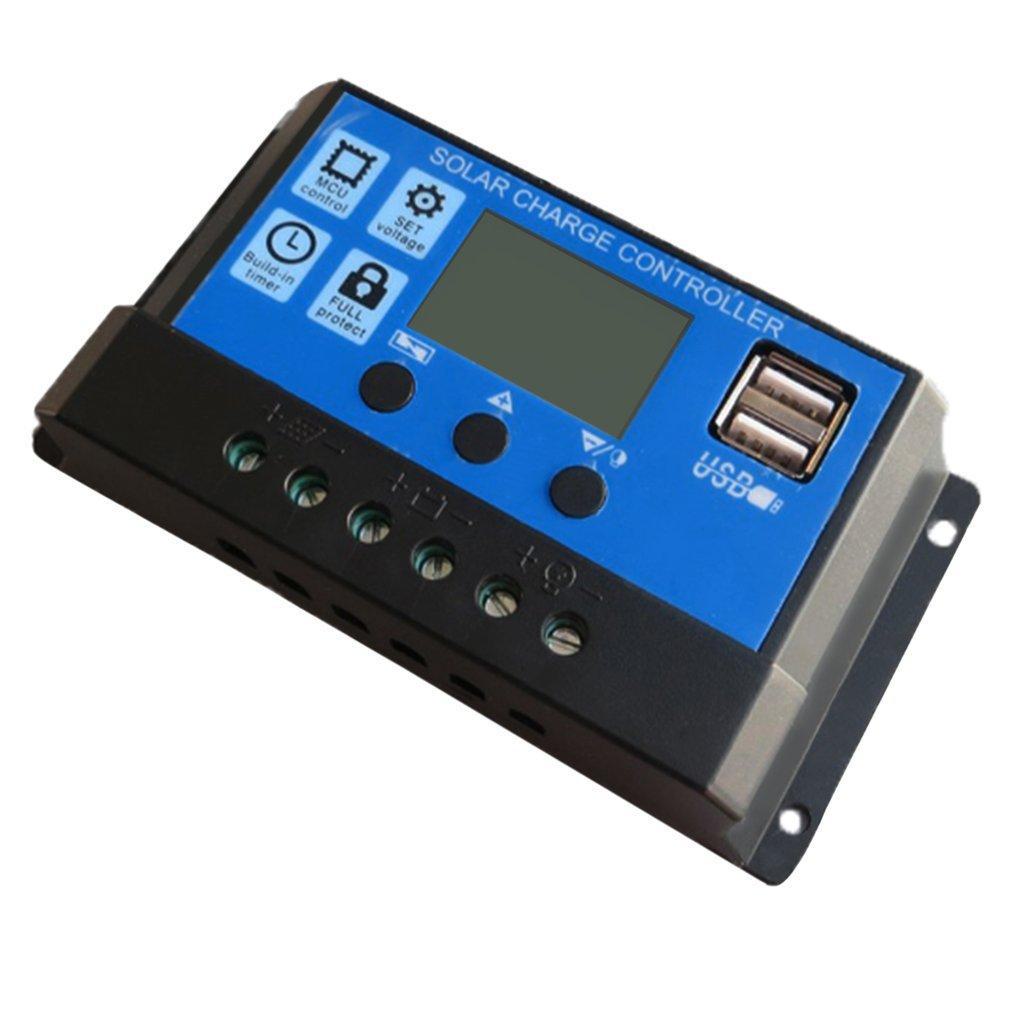

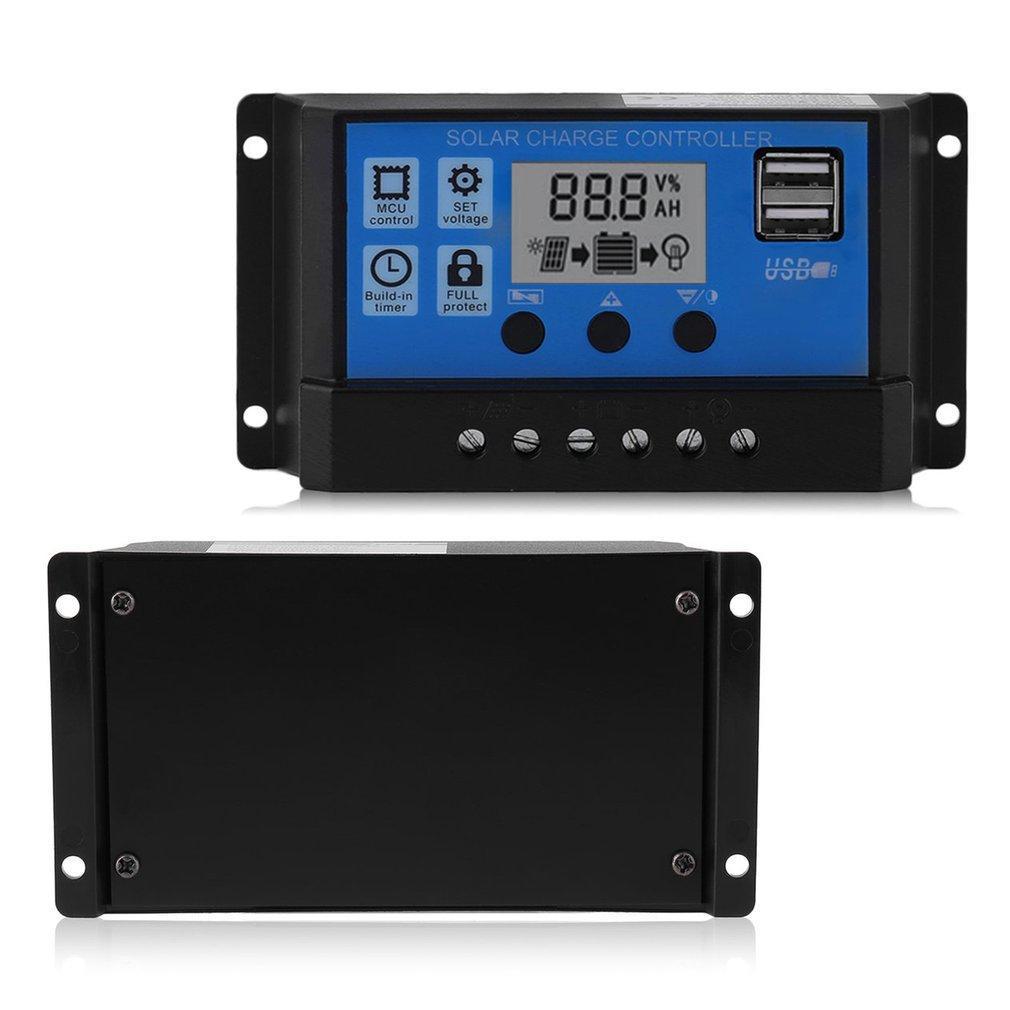

Painel fotovoltaico controlador solar 10A20A30A40A50A60A controlador de carga do sistema inteligente de luz de rua (todos os produtos não incluem frete e impostos)

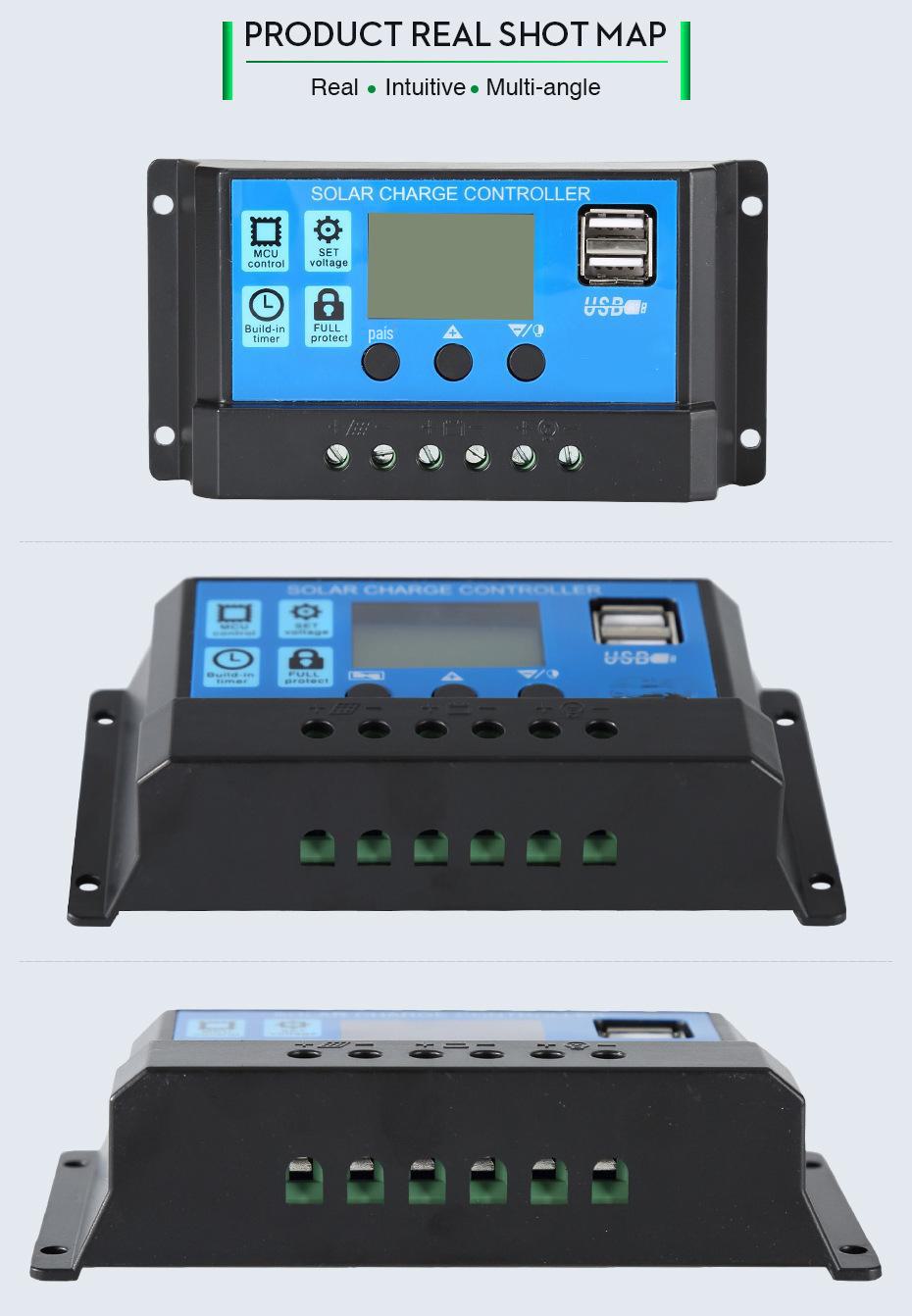

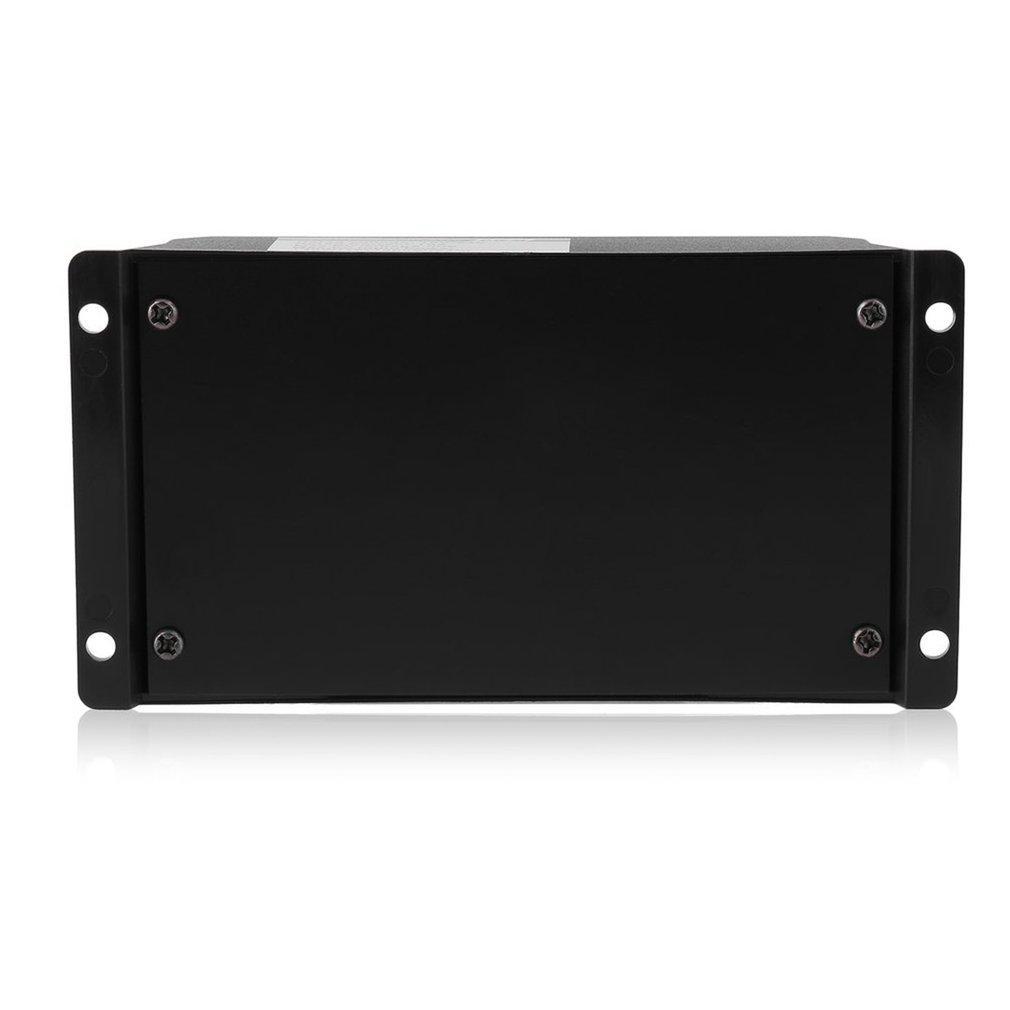

Tamanho do produto: 132*70*35mm

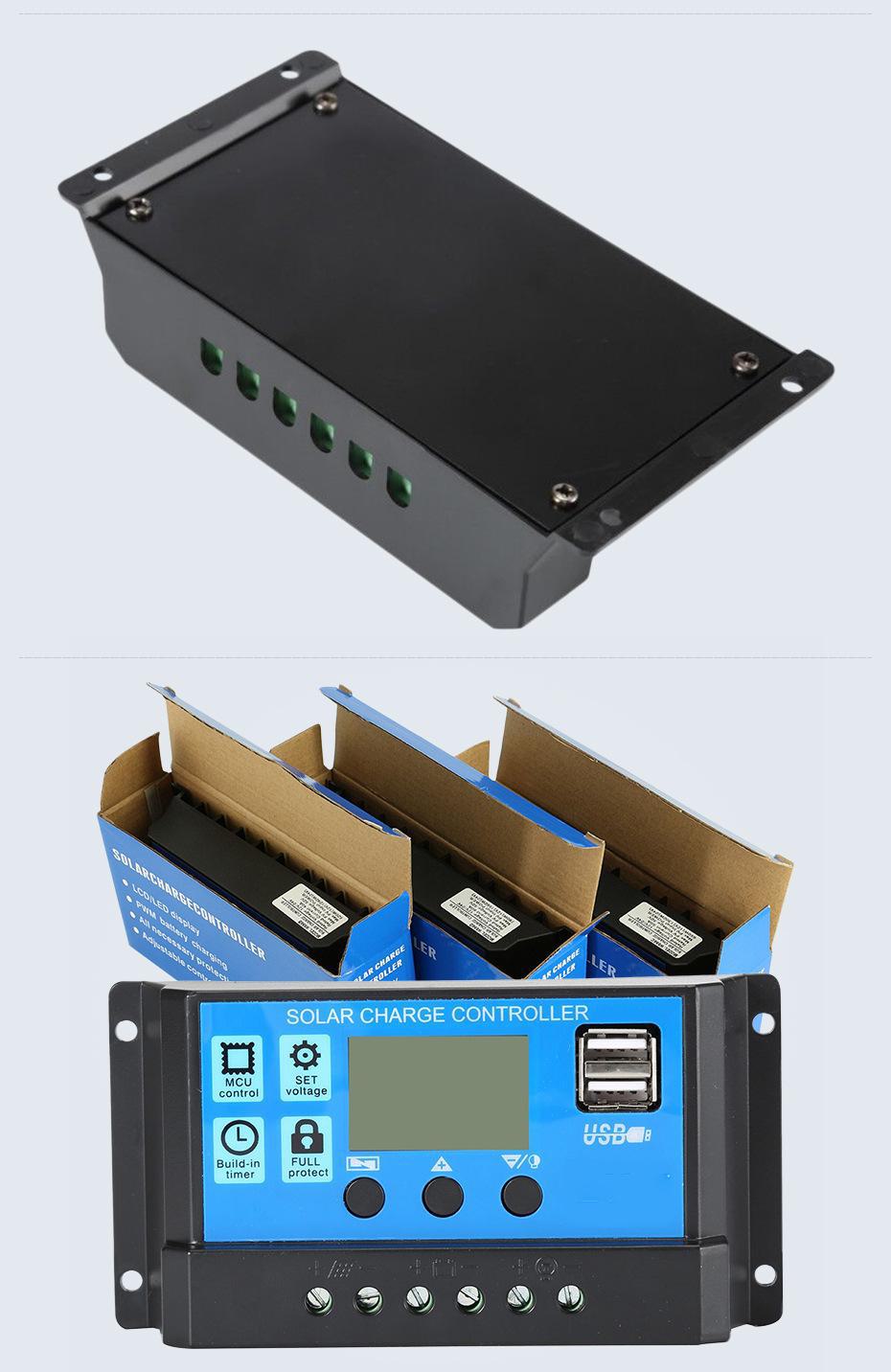

Tamanho da embalagem: 135*80*40mm
Peso bruto: 150g
Tamanho da embalagem: 560*420*220mm
Peso: 16kg (100PCS)
1. Conecte a bateria aos terminais positivo e negativo do regulador de carga.
2. Conecte o módulo fotovoltaico aos terminais positivo e negativo do regulador.
3. Conecte o usuário aos terminais positivo e negativo do regulador de carga.
A ordem inversa se aplica ao desinstalar!
Sequenciamento incorreto pode danificar o controlador!
Este é o novo controlador solar que atende totalmente aos requisitos do seu sistema fotovoltaico doméstico, incluindo o sistema de iluminação residencial. Ele pode reconhecer baterias de gel de chumbo-ácido de 12V e 24V automaticamente

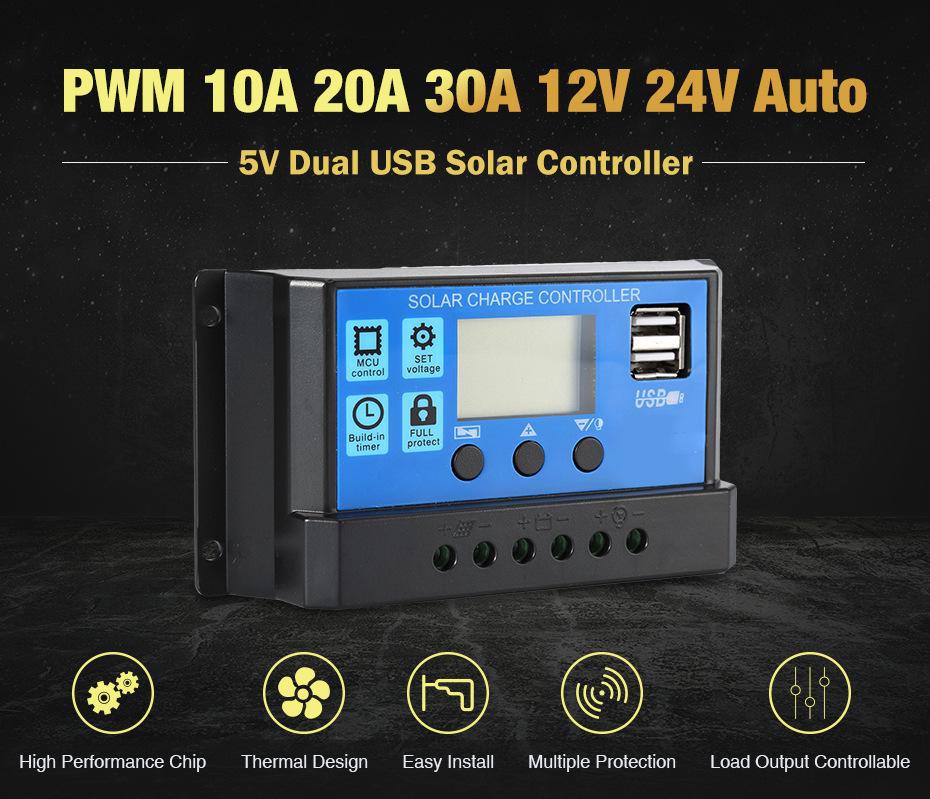

Disponível em modelos opcionais 10A 20A 30A 40A 50A 60A
10A：

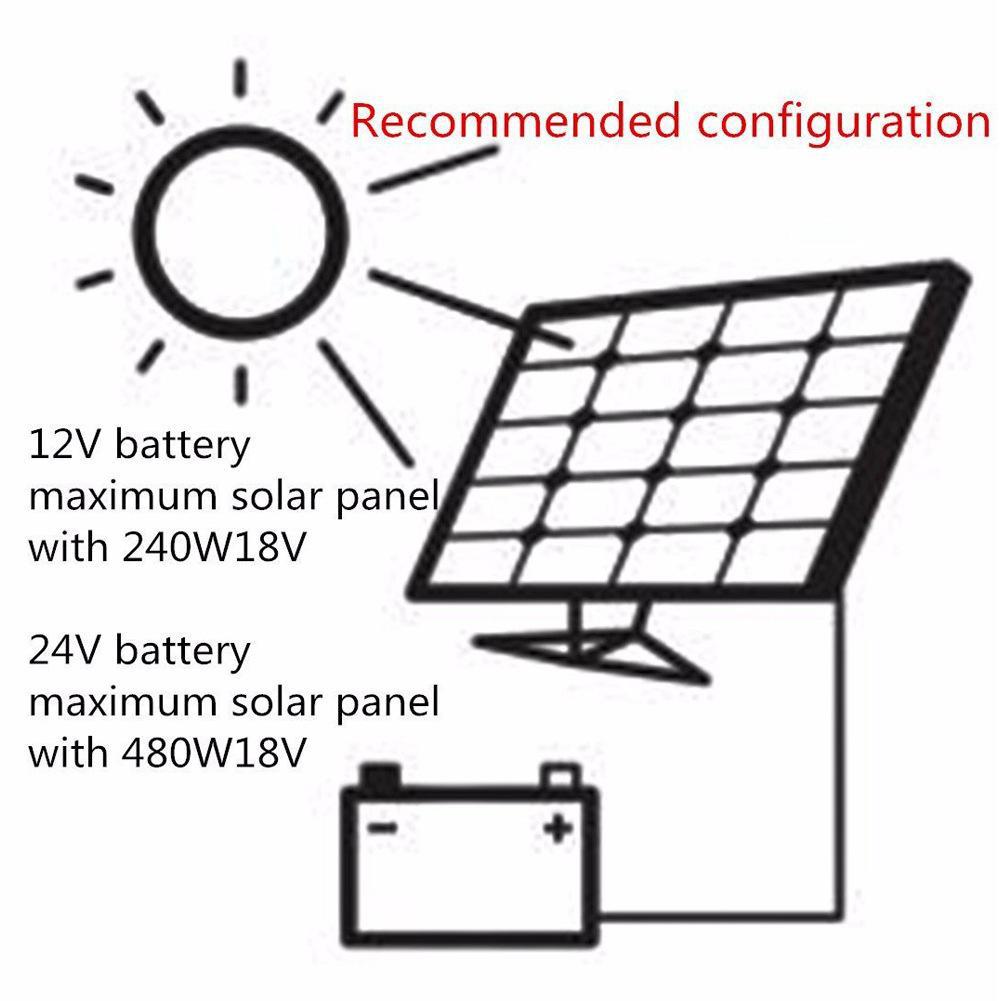

Se a sua bateria estiver12V, então a entrada máxima do painel solar é25V 120W
Se a sua bateria estiver24V, então a entrada máxima do painel solar é50V 240W
20A：
Se a sua bateria estiver12V, então a entrada máxima do painel solar é25V 240W
Se a sua bateria estiver24V, então a entrada máxima do painel solar é50V 480W
30A
Se a sua bateria estiver12V, então a entrada máxima do painel solar é25V 360W
Se a sua bateria estiver24V, então a entrada máxima do painel solar é50V 720W
40A
Se a sua bateria estiver12V, então a entrada máxima do painel solar é25V 480W
Se a sua bateria estiver24V, então a entrada máxima do painel solar é50V 960W
50A
Se a sua bateria estiver12V, então a entrada máxima do painel solar é25V 600W
Se a sua bateria estiver24V, então a entrada máxima do painel solar é50V 1200W
60A
Se a sua bateria estiver12V, então a entrada máxima do painel solar é25V 720W
Se a sua bateria estiver24V, então a entrada máxima do painel solar é50V 1440W
70A
Se a sua bateria estiver12V, então a entrada máxima do painel solar é25V 840W
Se a sua bateria estiver24V, então a entrada máxima do painel solar é50V 1680W
80A
Se a sua bateria estiver12V, então a entrada máxima do painel solar é25V 960W
Se a sua bateria estiver24V, então a entrada máxima do painel solar é50V 1920W
90A
Se a sua bateria estiver12V, então a entrada máxima do painel solar é25V 1080W
Se a sua bateria estiver24V, então a entrada máxima do painel solar é50V 2160W
100A
Se a sua bateria estiver12V, então a entrada máxima do painel solar é25V 1200W
Se a sua bateria estiver24V, então a entrada máxima do painel solar é50V 2400W
recurso:
1. Microcontrolador industrial integrado.

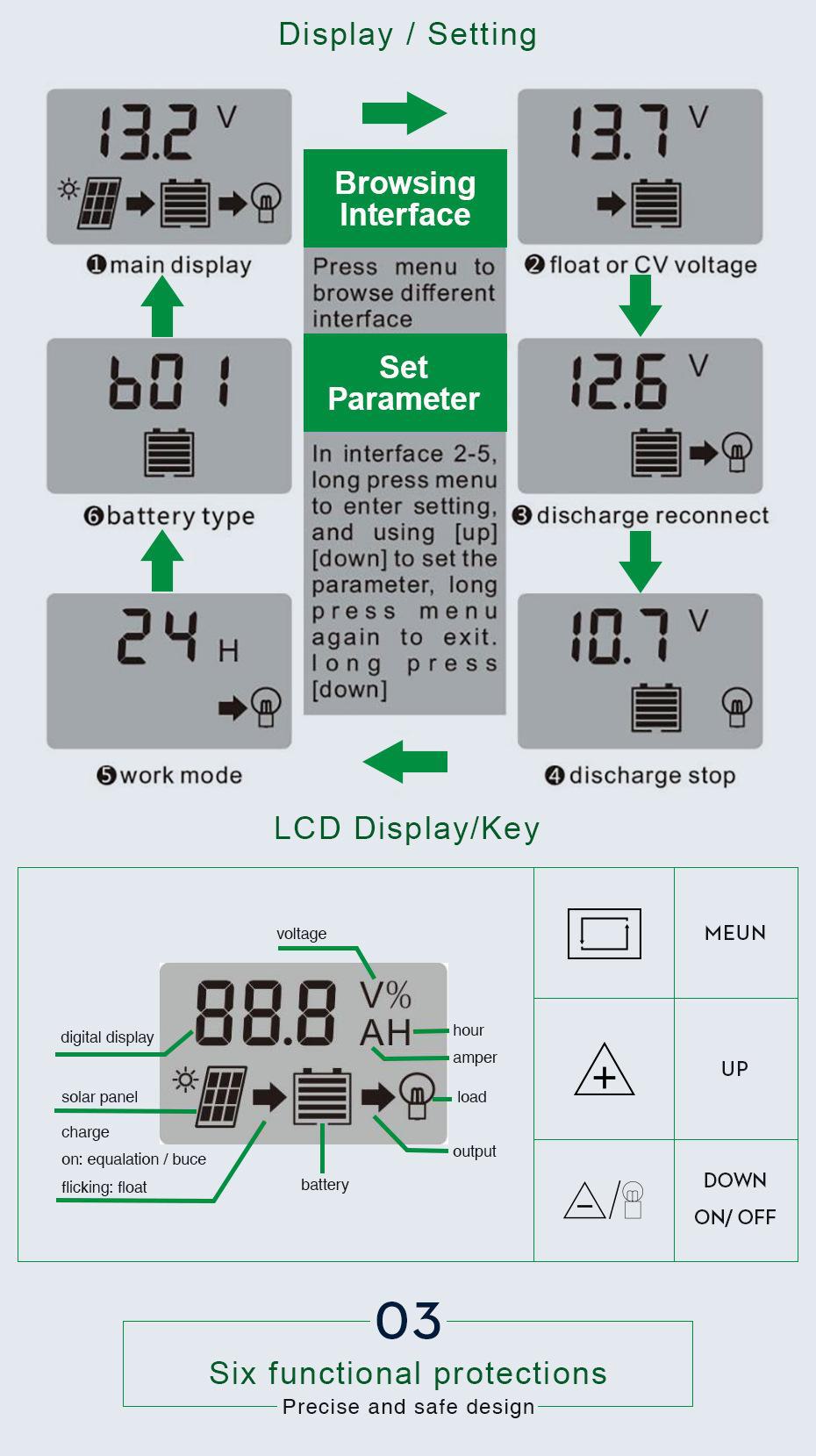

2. Grande display LCD, todos os parâmetros são ajustáveis.
3. Gerenciamento completo de carregamento PWM de 4 níveis.

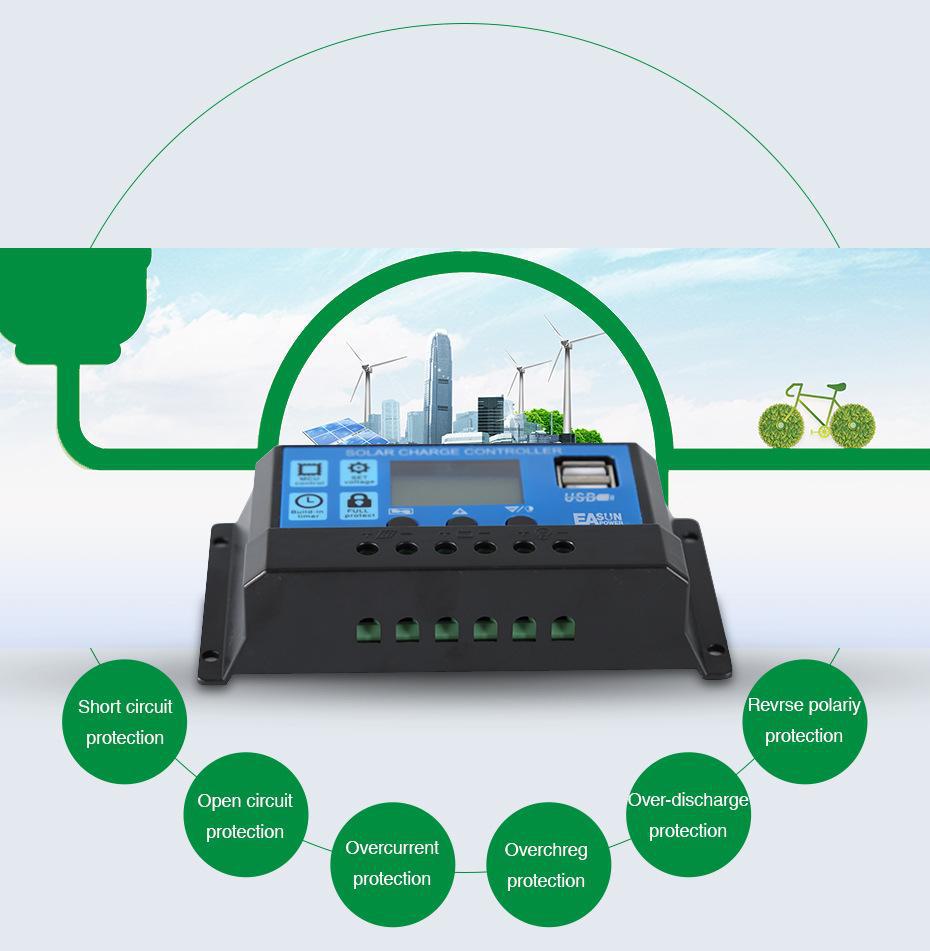

4. Proteção integrada contra curto-circuito, proteção de circuito aberto, proteção de conexão reversa e proteção contra sobrecarga.
5. Proteção de corrente reversa MOSFET dupla, baixa geração de calor.
Especificação:
Tensão nominal: 12V 24V automático
Aplicação: Controlador de Sistema Solar
Corrente: 10A, 20A, 30A
Vem com temporizador e sensor de luz para uso em sistemas de iluminação solar.
Adequado apenas para sistemas solares fotovoltaicos fora da rede.
Para sistema fotovoltaico 10A 12V: painel solar de 120W, bateria de chumbo-ácido de 12V, 21V para tensão de entrada máxima
Para sistema fotovoltaico 20A 24V: painel solar de 240W, bateria de chumbo-ácido de 24V, 42V para tensão de entrada máxima
>>Instruções de segurança
1. Antes da primeira instalação, certifique-se de que a bateria tenha tensão suficiente para que o controlador reconheça o tipo de bateria.
2. Os cabos da bateria devem ser tão curtos quanto possível para minimizar perdas.
3. O regulador é adequado apenas para baterias de chumbo-ácido: OPEN, AGM, GEL
Não funciona com baterias NiMH, íons de lítio ou outras baterias.
4. O regulador de carga é adequado apenas para regular módulos solares. Nunca conecte outras fontes de carregamento ao regulador de carga.
>>Características do produto
1. Microcontrolador industrial integrado.

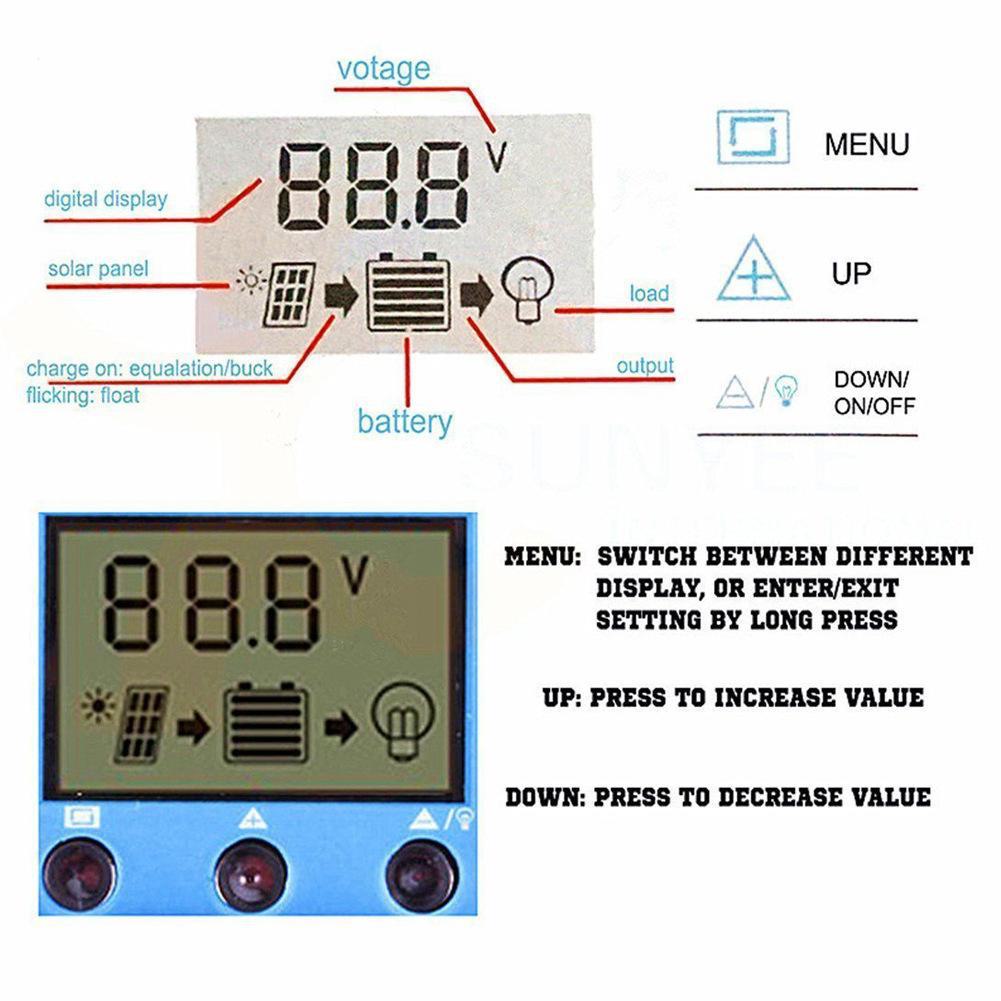

2. Configuração de um clique, display digital, função de memória automática.
3. Gerenciamento completo de carregamento PWM de 4 níveis.
4. Proteção integrada contra curto-circuito, proteção de circuito aberto, proteção de conexão reversa e proteção contra sobrecarga.
5. Proteção de corrente reversa MOSFET dupla, baixa geração de calor.

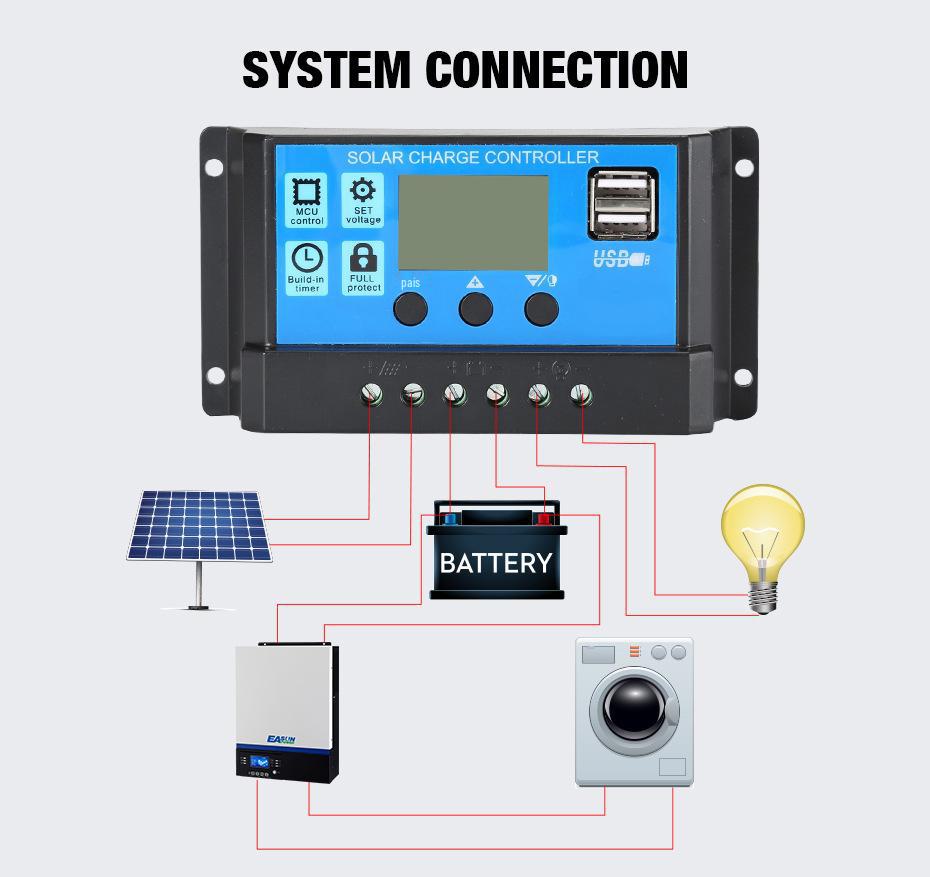

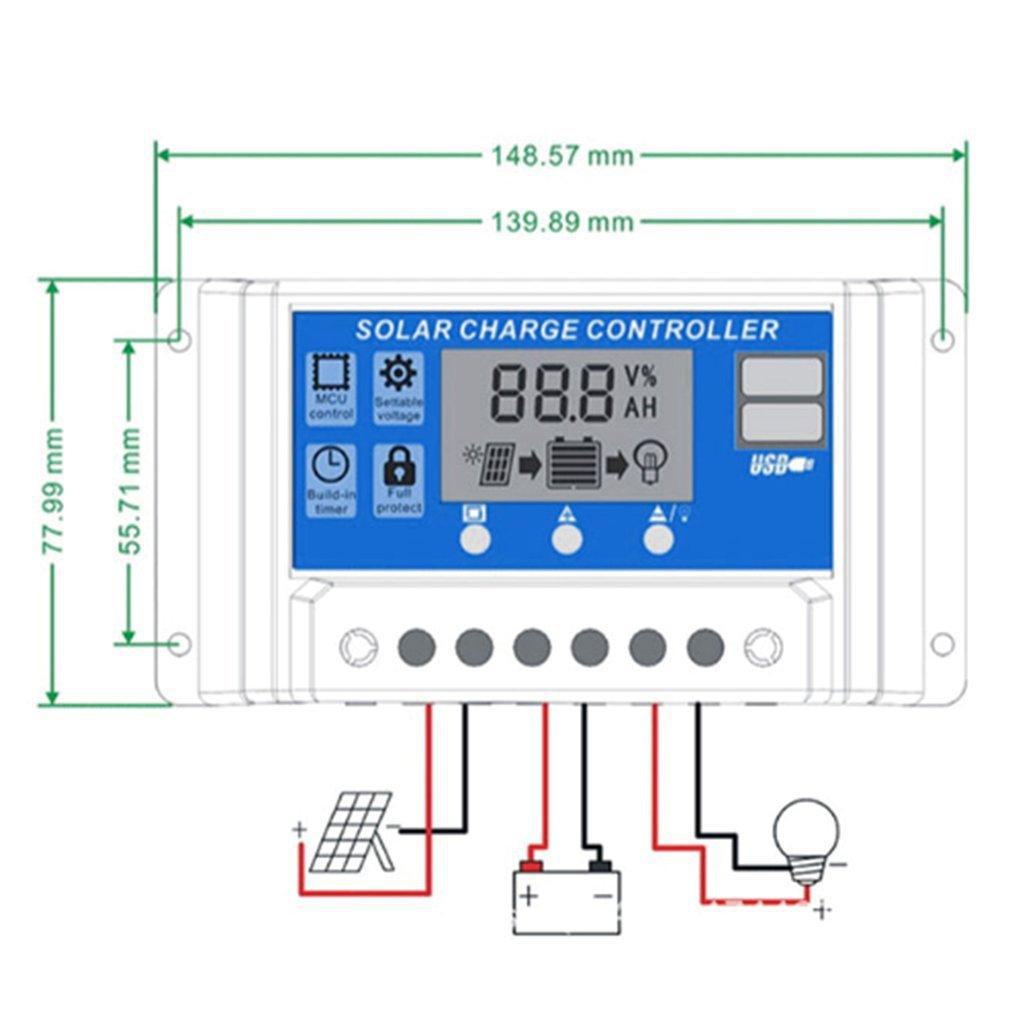

>>Conexão do Sistema
1. Conecte a bateria ao regulador de carga - positivo e negativo. Ele exibirá 1 se uma bateria de 12V for detectada e 2 se uma bateria de 24V for detectada
2. Conecte o módulo fotovoltaico ao regulador – positivo e negativo.
3. Conecte o usuário ao regulador de carga - positivo e negativo.
A ordem inversa se aplica ao desinstalar!
Sequenciamento incorreto pode danificar o controlador!
