1. Tenga en cuenta que la lente es un artículo frágil. No la deje caer, presione ni la ponga en contacto con objetos afilados o corrosivos durante el desmontaje o el uso.
2. Este lente solo es adecuado para movimiento CCD o cámara CMOS con interfaz M12*0.5. El lente en sí no tiene un filtro.
3. Debido a que el movimiento y la estructura de la caja son diferentes, nuestra tienda no es responsable de si este producto es adecuado para su equipo de movimiento. Por favor, sea cauteloso si no lo acepta.
4. Por favor, mantenga alejado del polvo, la suciedad y los arañazos. No proporcionaremos servicio postventa si hay algún daño, mancha, abrasión, arañazo o daño en el hilo.
5. Si tiene alguna pregunta antes de usar, comuníquese con el servicio al cliente a tiempo.
6、Preste especial atención a las especificaciones de la lente y juzgue por sí mismo si es adecuada para el equipo central de su máquina.Por favor, compre muestras para probar la máquina primero. Los compradores que pidan más de 5 lentes a la vez o más de 5 lentes en total no serán elegibles para devoluciones.Este producto no está bajo garantía. Si no se puede usar debido a problemas de calidad,Por favor, proporcione comentarios dentro de los tres días posteriores a la recepción de la mercancía. Si la mercancía está intacta, puede devolverla para su reemplazo.。
7. El lente no está bajo garantía.
1. Gire el objetivo en el sentido de las agujas del reloj a la posición de objetivo de la cámara, conecte la alimentación y el video de la cámara, y ajuste el enfoque de lejos a cerca.
2. Si no hay punto de enfoque ni a distancias cercanas ni lejanas, considere instalar un teleconvertidor (debe comprarse por separado) y luego pruebe de nuevo.
Este modelo viene de serie con los siguientes accesorios:
1. 1 lente
Ningún otro accesorio.
Método de contacto para consulta: 13713937569 (igual que V)
1. Cómo elegir el objetivo correcto
[1] Asegúrese de si el chip fotosensible de su cámara existente es CCD o CMOS, y de si hay un filtro adherido al chip fotosensible.
【2】 Asegúrese de que la interfaz de su cámara actual sea adecuada. Por ejemplo, si la rosca original del objetivo tiene un diámetro exterior de 12 mm, entonces debe elegir un objetivo M12.
【3】Determine la distancia focal de su lente existente.
【IV】Dependiendo de tus necesidades, si quieres hacer zoom o ampliar una parte, debes elegir un lente con una distancia focal más larga que el original. Si quieres ver más amplio o más que con el lente original, debes elegir un lente con una distancia focal más corta que el original.
【Cinco】Hay muchos tipos de lentes y cámaras. Solo después de instalar el producto real se puede saber si es adecuado. Por lo tanto, se recomienda comprar muestras e instalarlas primero. Luego comprar al por mayor si es adecuado.
2. Precauciones al usar el objetivo
【1】La lente es frágil. No la deje caer, golpee ni presione. Manténgala alejada de objetos afilados, corrosivos, sucios, húmedos, calientes, polvorientos y otros objetos y entornos de uso.
【2】No frote ni rasque el lente con fuerza ni lo remoje en agua.
【3】Si la rosca se siente incómoda al enroscar durante el enfoque, agregue una pequeña cantidad de lubricante para evitar que la rosca se deslice.
【IV】El enfoque se puede ajustar de lejos a cerca o de cerca a lejos, y girar ligeramente en ambas direcciones para encontrar la mejor posición de imagen. Tenga cuidado de no acercarse demasiado al CCD al girarlo para evitar daños.
[Cinco] Si la lente se gira a la posición más interna, se puede enfocar la vista de cerca, pero la distancia que desea no se puede enfocar, significa que el núcleo de la placa de la cámara es demasiado superficial y esta lente no es adecuada para usar.
Si el objetivo no se puede enfocar incluso después de girarlo a la posición más externa, puede instalar un teleconvertidor y ajustar gradualmente el enfoque.

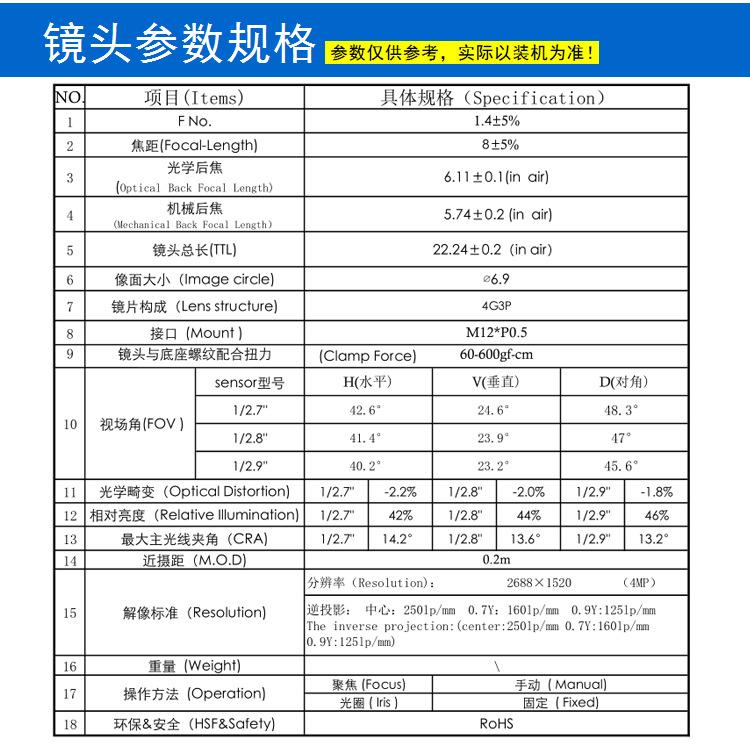

3. Parámetros y especificaciones

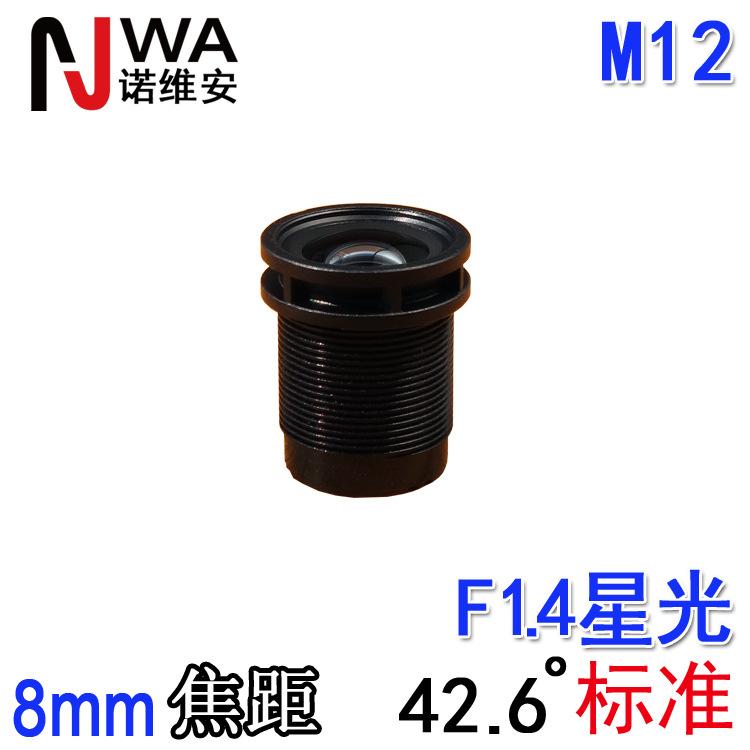

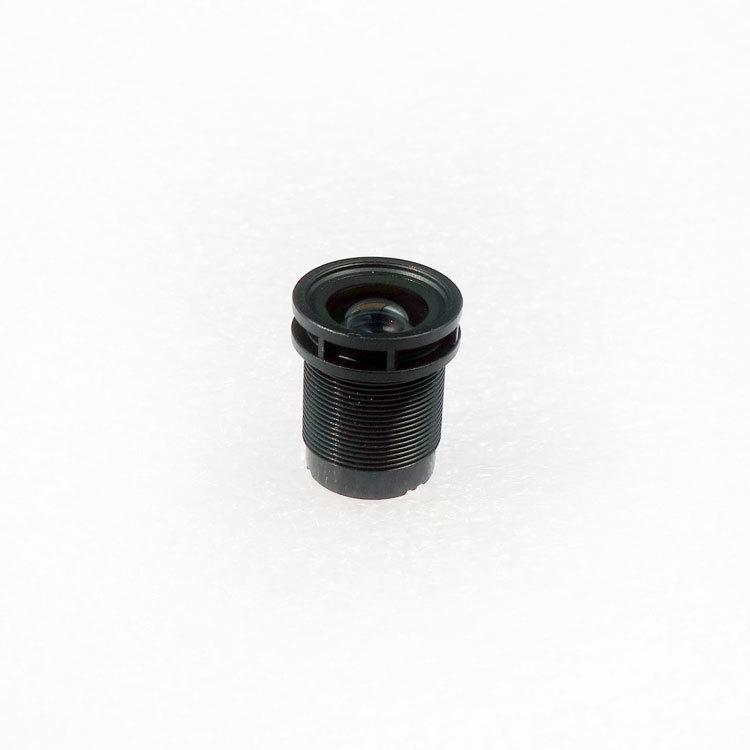

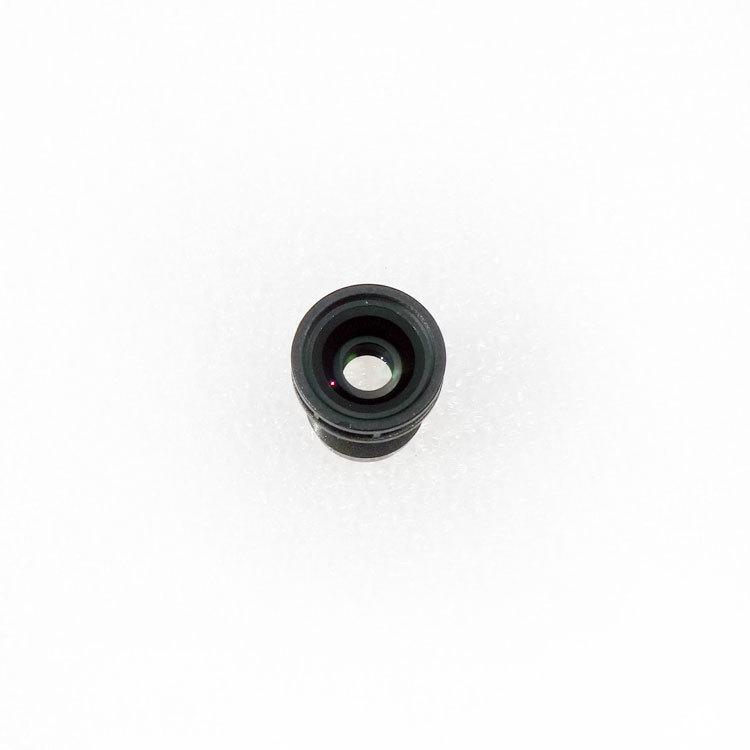

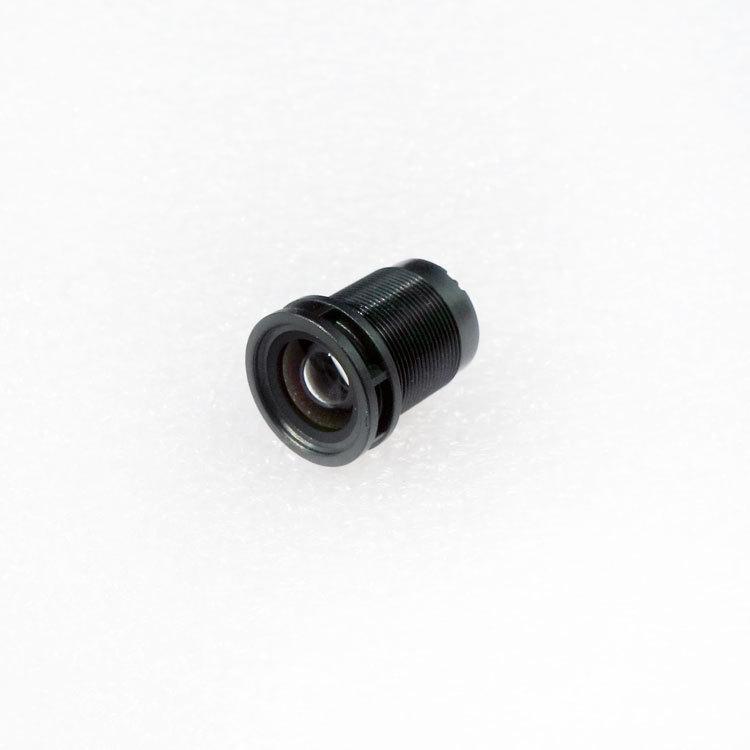

Nombre: Lente de visión nocturna de alta definición, 8 mm de distancia focal, especificación M12, para baja iluminación tipo starlight
Interfaz: M12x0.5
Distancia focal óptica: 8 mm
Transmisión: F1.4
Campo de visión: aproximadamente 48.3 grados
Superficie del sensor: 1/2.7"

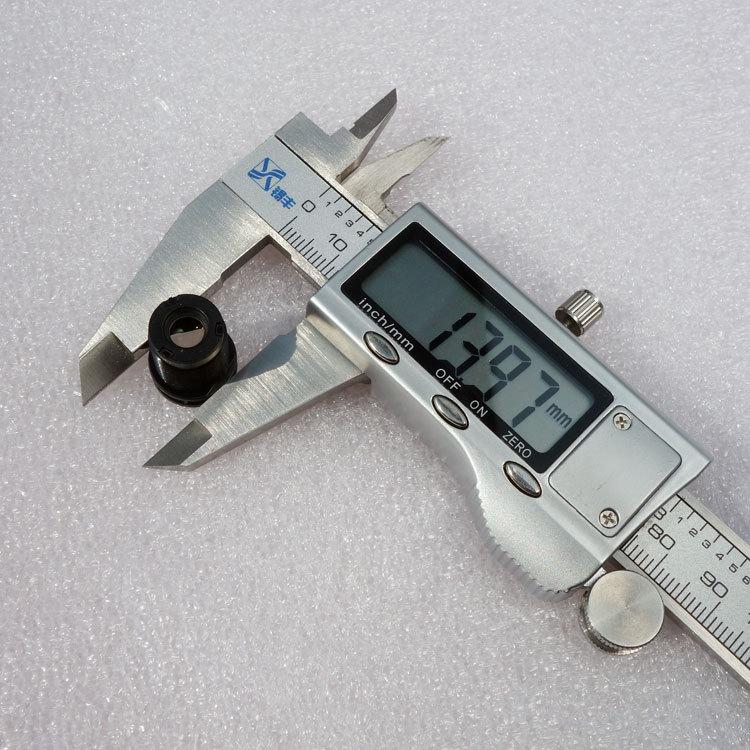

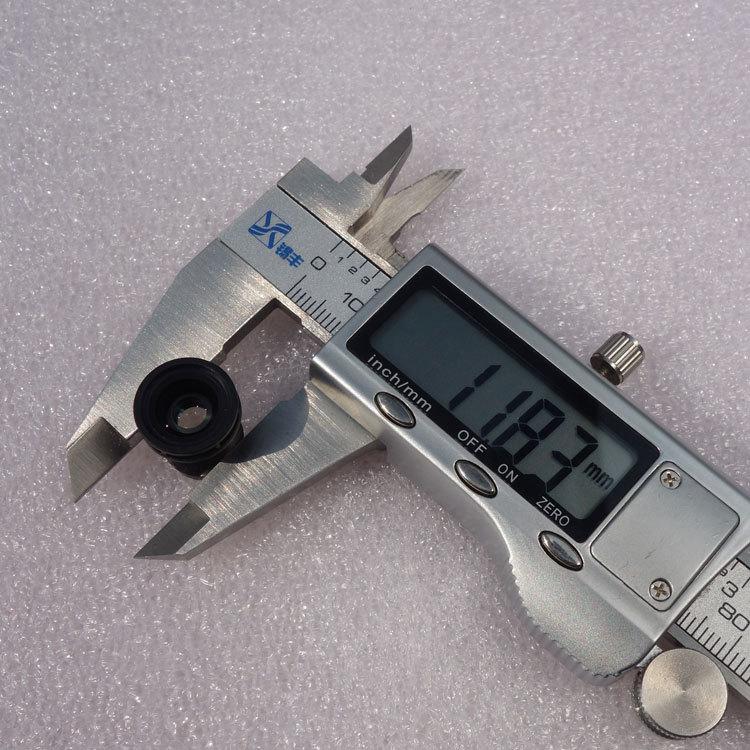

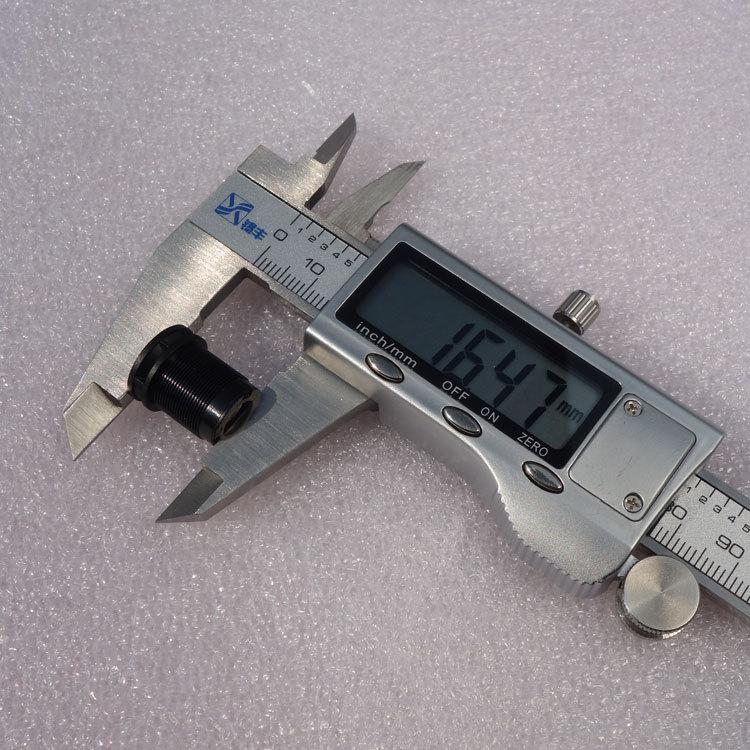

Longitud física: 16.5mm
Longitud óptica total: 22.24mm
4. Análisis de parámetros comunes de lentes:
1. Interfaz:
Por ejemplo, M7*P0.35, donde M7 representa un diámetro de rosca de aproximadamente 7 mm, se llama lente M7, y el diámetro común es generalmente de aproximadamente 6.8 mm
Las especificaciones de interfaz comunes son: M5, M5.5, M6, M6.5, M7, M8, M9, M12, M16, C, CS
P0.35 significa que el paso de la rosca es de 0.35 mm, y los comunes son 0.23 mm y 0.5 mm
La especificación de la interfaz es el parámetro más importante para determinar si una cámara puede instalarse en una montura de objetivo de cámara determinada.
Si la interfaz no coincide, no se puede instalar o se necesita reemplazar la montura del objetivo.
2. Longitud focal óptica:
Por ejemplo: 3.6mm
Se refiere a la distancia desde la superficie principal de un sistema óptico hasta el punto focal.
Comprensión simple: cuanto más corta es la distancia focal, más amplio es el campo de visión, más encuadre, pero más borrosas las partes;
Cu mayor distancia focal, más estrecha es la vista y menos marco, pero cuanto más te acercas, más claros son los detalles.
3. Abertura
También llamada "apertura relativa", es un indicador del brillo de la imagen de un sistema óptico.
Entendimiento simple: Bajo el mismo entorno de iluminación, cuanto menor sea el valor F de este parámetro, más brillante será la imagen de monitoreo. Por ejemplo, una lente de luz estelar generalmente está alrededor de F1.0, y el efecto de visión nocturna es mucho mejor que F2.0.
4. Longitud óptica total
Se refiere a la distancia desde la primera superficie de la lente del sistema óptico hasta el plano de la imagen.
5. Estructura del objetivo:
Se refiere a la estructura de cada componente del sistema óptico. 6G representa 6 piezas de vidrio óptico, P representa vidrio plástico e IR representa filtro.
6. Campo de visión:
El rango de ángulos que un sistema óptico puede captar.
Este parámetro generalmente es requerido para diferentes chips. Por ejemplo, los ángulos de imagen final formados al ensamblar diferentes chips son diferentes.
H significa ángulo de visión horizontal, V significa ángulo de visión vertical y D significa ángulo de visión diagonal.
7. Iluminación relativa:
Un entendimiento común es que la relación de brillo del borde de la imagen puede alcanzar la del centro de la imagen.
La iluminación en el borde de la imagen es definitivamente más oscura que la del centro de la imagen. Generalmente, las lentes requieren que esta relación sea superior al 50%.
8. Distorsión:
Se refiere al grado de distorsión de la imagen formada por el sistema óptico en relación con el objeto mismo.
La distorsión de la lente existe, la diferencia radica en el tamaño. En términos generales, cuanto más corta es la distancia focal, mayor es la distorsión.
9、CRA：
Desde el lado del sensor del objetivo, el ángulo máximo al que la luz puede enfocarse en un píxel se define como un parámetro llamado Ángulo del Rayo Principal (CRA).
10. Foco trasero:
El enfoque posterior óptico BFL (O) se refiere a la distancia desde el último lado del último elemento de la lente hasta el plano de la imagen.
La distancia focal trasera mecánica BFL(M) se refiere a la distancia desde la parte trasera mecánica de la lente hasta el plano de la imagen.
5. Áreas de aplicación comunes de productos de lentes:
1. Escáner de código de barras, pistola escáner de código de barras, pistola de puntería, máquina de pago: una cámara utilizada para escanear códigos de barras o códigos QR.
2. Lente de teléfono móvil: usado para lente de teléfono móvil
3. Reconocimiento facial: utilizado para control de acceso, asistencia, pago, torniquetes y otras cámaras
4. Cámaras de vigilancia:
5. Cámaras, videocámaras, cámaras deportivas y grabadoras de conducción
6. Pruebas industriales, observación biológica
7. Detección de tuberías, endoscopio
8. Cámara de alta velocidad
9. Cámara de matrícula de estacionamiento
6. Tipos comunes de chips fotosensibles (diferentes tamaños de chip corresponden a diferentes lentes)
AR0130(1/3") AR0330(1/3") AR0832(1/3.2")
F22(1/2.7")
GC2053(1/2.9")
IMX177(1/2.3") IMX179(1/3.2") IMX185(1/1.9") IMX206CQC(1/2.3")
IMX219(1/4") IMX225LQR(1/3") IMX274(1/2.5") IMX291(1/2.8")
IMX307(1/2.8") IMX317(1/2.5") IMX322(1/2.9") IMX323(1/2.9")
IMX327(1/2.8") IMX327C(1/2.8") IMX334(1/1.8") IMX335(1/2.8")
IMX377(1/2.3") IMX415(1/2.8")
JX-H42(1/4")
OV2643(1/4") OV2710(1/2.7") OV2718(1/3") OV4689(1/3")
OV7251(1/7.5") OV7740(1/5") OV8858(1/4") OV9281(1/4")
OV9712(1/4") OV97328(1/4") OV9750(1/3") PC1099K(1/3")
PC3089(1/3")
PS5420(1/2.9")
