Âmbito de aplicação da caixa de junção de cabo de baixa tensão à prova de chamas para minas

A caixa de junção à prova de explosão da série BHD2 para mineração (doravante denominada caixa de junção) é adequada para minas subterrâneas de carvão com ambiente de gás explosivo (metano) e é usada como um ramal para iluminação, sinal e conexão de cabo de alimentação na rede de fornecimento de energia com AC 50Hz e tensão até 1140V.

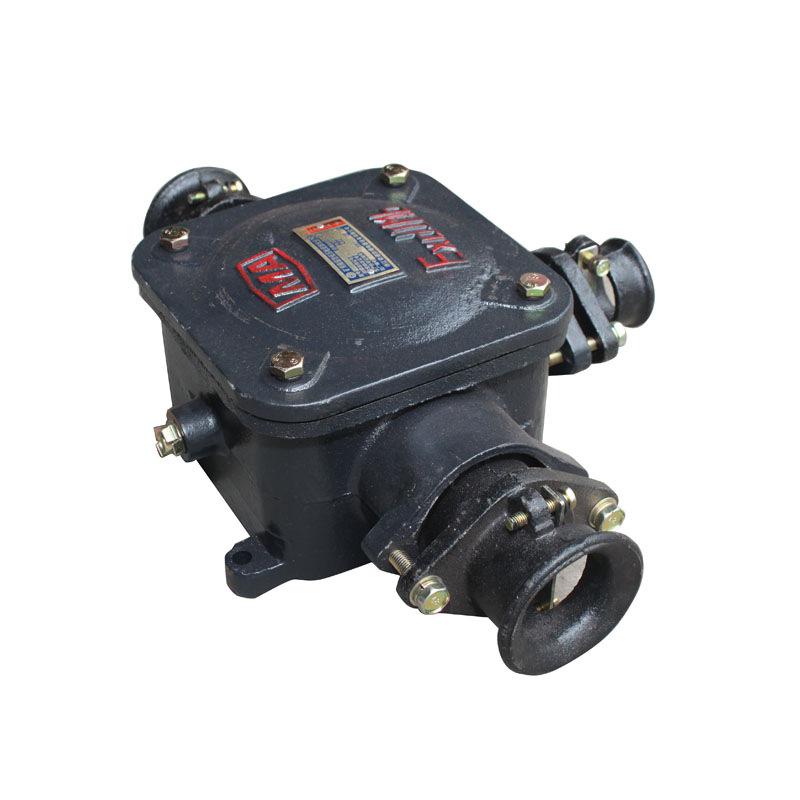

2. Normas técnicas para caixa de junção de ferro fundido 100A BHD2-100/1140(660)-2G Caixa de junção de cabo de baixa tensão à prova de chamas para mineração

A caixa de junção é projetada e fabricada de acordo com normas relevantes, como GB3836.1-2000 "Aparelho elétrico para atmosferas de gás explosivo, parte: requisitos gerais", GB3836.2-2000 "Aparelho elétrico para atmosferas de gás explosivo, parte 2: tipo à prova de chamas "d"", MT429-2008 "Caixa de junção de cabos de baixa tensão à prova de chamas para minas de carvão".

3. Estrutura Principal

A caixa de junção possui uma placa de pressão (porca de aperto), um anel de vedação, uma placa de tamponamento, uma junta metálica e uma placa de pressão para formar um dispositivo de introdução; o invólucro, a tampa e o dispositivo de introdução formam um invólucro à prova de explosão. O invólucro é equipado com um bloco de terminais e um parafuso de aterramento interno, e o invólucro é equipado com um parafuso de aterramento externo. Os cabos de entrada e saída da caixa de junção são comprimidos por uma placa de pressão para evitar afrouxamento e são vedados com um anel de vedação para evitar a formação de um caminho de transmissão de explosão.
