Visão geral:

ASMedia ASM3242 é um controlador host xHCI Universal Serial Bus que conecta PCI Express a USB 3.2 de 20 Gbps, compatível com a Especificação USB 3.2 Revisão 1.0 e a Especificação Intel eXtensible Host Controller Interface Revisão 1.1. Ele também oferece compatibilidade com funções e dispositivos USB legados, é compatível com o Protocolo USB Attach SCSI 1.0 e suporta a função debugport da porta USB 3.2.

O ASMedia ASM3242 também suporta a função Multiple IN, aproveitando ao máximo a largura de banda disponível do barramento USB3.2 Gen2 x2 para atingir a utilização total da taxa de dados de 20 Gbps. O ASM3242 suporta uma porta USB3.2 de 20 Gbps e implementa largura de banda confiável de alta velocidade através do PCI Express Gen3x4. Adota o avançado processo de fornecimento de energia de baixa tensão, segue o gerenciamento de energia padrão PCI Express/USB Link e o gerenciamento avançado de energia do chip, reduzindo efetivamente o consumo total de energia em estado inativo/em espera. O ASM3242 integra o PCI Express/SuperSpeed ​​USB/USB2.0 PHY desenvolvido pela ASMedia e suporta MicrosoftDrivers inclusos para Windows e diversos kernels Linux. As aplicações para o ASM3242 incluem placas-mãe, desktops, notebooks, estações de trabalho, servidores, placas adicionais e plataformas embarcadas baseadas em PCI Express.

Especificação:

Características gerais

Conexão PCI Express com USB 3.2

Controlador de host eXtensível integrado

Em conformidade com a especificação de interface do controlador de host eXtensible, revisão 1.1

Carregar firmware via ROM SPI externa

Cristal diferencial externo de 20 MHz

Suporte a drivers MicrosoftBoxed para Windows

Suporta vários kernels Linux

Recursos do PCI Express

- Porta upstream de 4 vias com suporte para PCI Express Gen3

- Suporta alto desempenho de largura de banda com baixa latência

- Suporte para gerenciamento de energia PCI Express Link

- Compatível com a especificação PCI Express Base 3.1a

- Compatível com a especificação PCI Express Card Electromechanical 2.0

- Compatível com a especificação PCI Express Mini Card Electromechanical 1.2

- Compatível com a especificação de interface de gerenciamento de energia de barramento PCI, revisão 1.2

- Compatível com a especificação de barramento local PCI Revisão 3.0

- Controlador de espectro espalhado integrado para interface PCI Express

- A inversão de faixa PCI Express não é suportada

Função USB

- Suporta 1 porta USB3.2

- Velocidade de transmissão de até 20 Gbps

- Compatível com a revisão 1.0 da especificação Universal Serial Bus 3.1

- Em conformidade com a especificação Universal Serial Bus Revisão 2.0

- Compatível com o protocolo USB Attached SCSI Revisão 1.0

- Suporte à função multi-IN

- Suporta gerenciamento de energia de link USB3.2 e USB2.0

- Suporte a tipos de transmissão de controle, em massa, fluxo, interrupção e isócrona

- Suporta controle de energia de porta independente

- Suporte para detecção de sobrecorrente

- Suporte a eventos remotos/de despertar

- Controlador de espectro espalhado integrado para interface USB3.2

- Compatível com versões anteriores de funções e dispositivos USB Legacy

- Suporte a porta de depuração

Requisitos de sistema:

Win 7/ Win 8/ Win 8.1/ Server2012/ Win10 32 ou 64 bits, Linux

1 slot PCI-Express x4/x8/x16 disponível

Pacote:

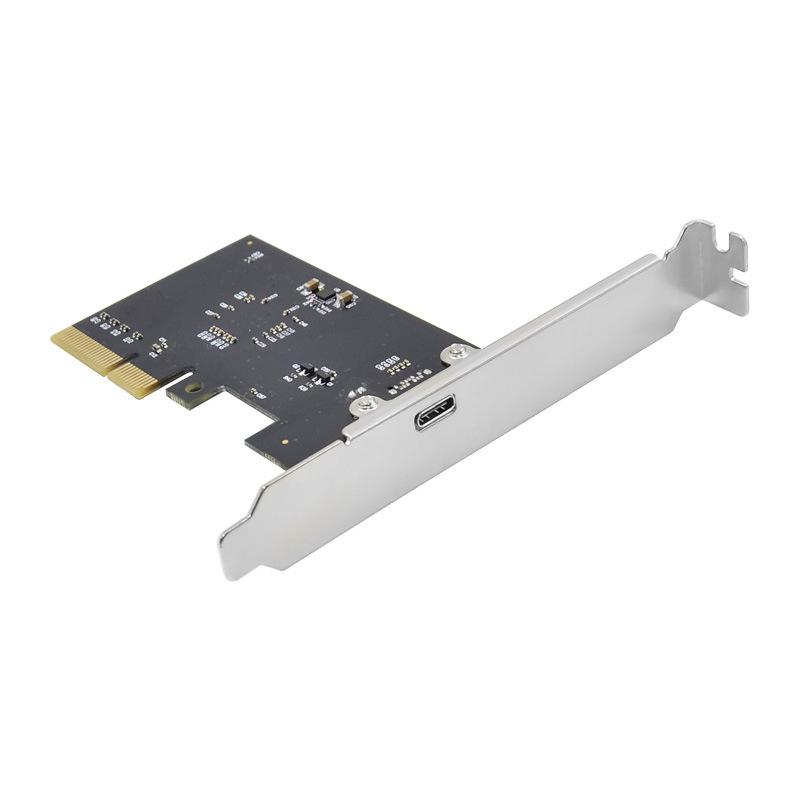

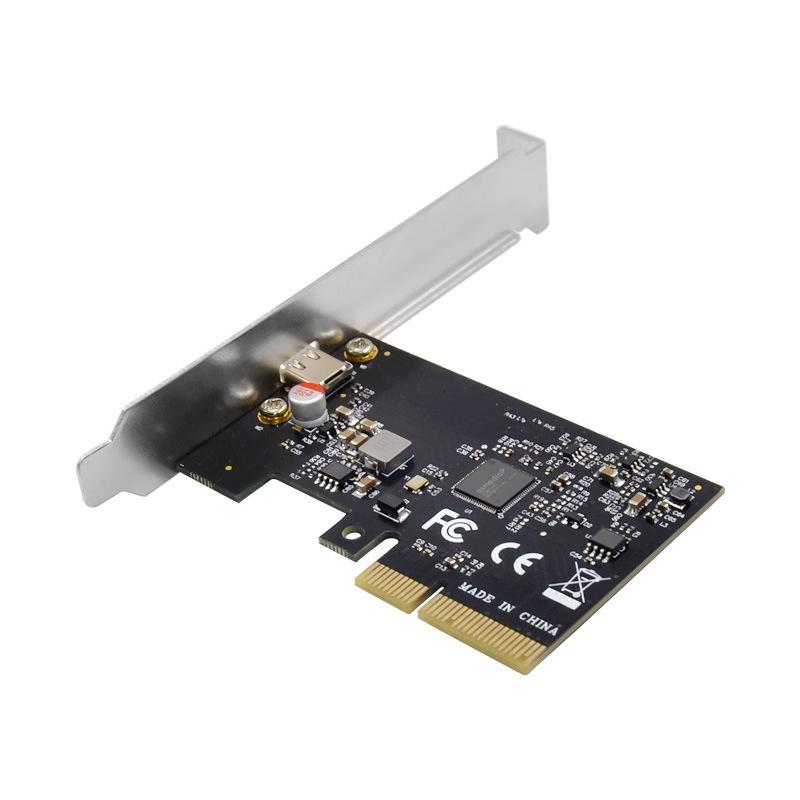

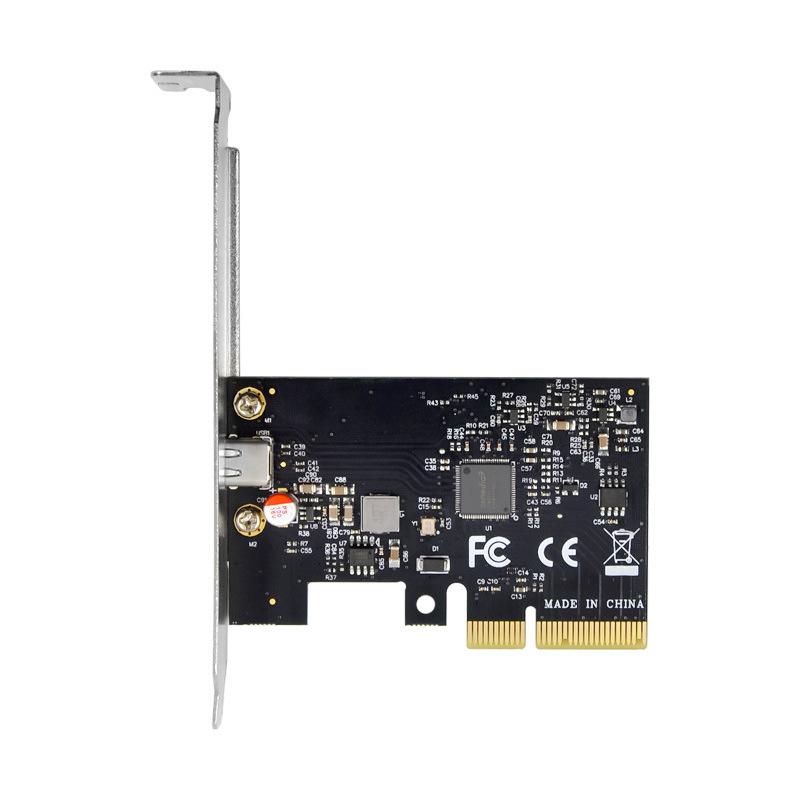

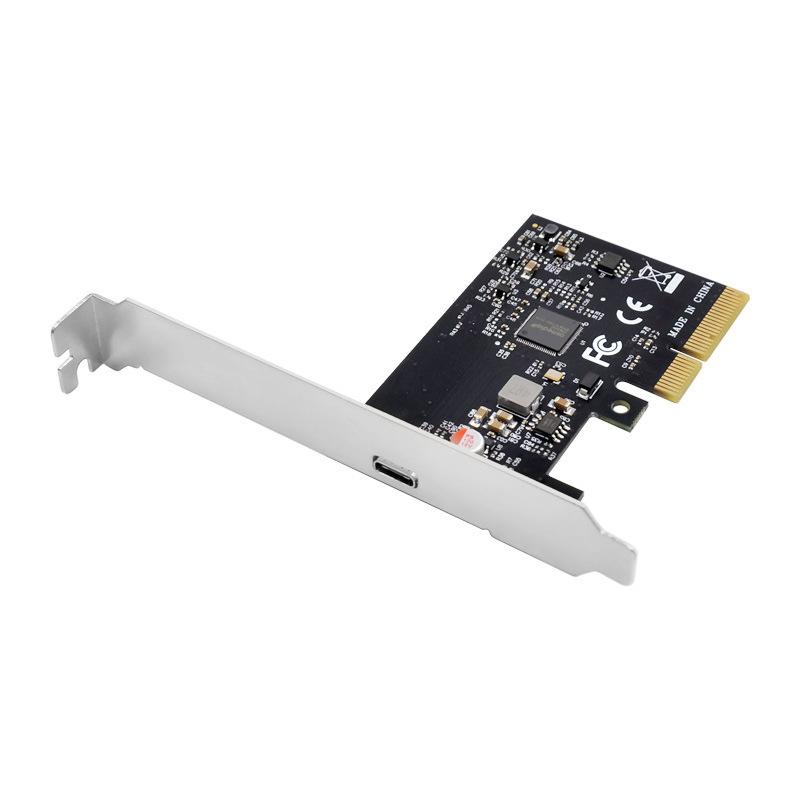

1 x placa de expansão PCI-E ASM3242 TIPO C USB3.2

1 x caixa de embalagem neutra

1 x Suporte de perfil baixo

1 x Driver de CD
