Introdução ao produto Bomba de polpa submersível

Bombas de polpa submersíveis são usadas em sistemas de controle de sólidos de lama de perfuração de petróleo para bombear líquido espesso, óleo pesado, resíduo de óleo, líquido sujo, lama, fluidos contendo lama, areia e escória e líquidos corrosivos. Bombas de polpa submersíveis têm vantagens significativas, como alta eficiência, livre de manutenção, resistência a altas temperaturas e longa vida útil.

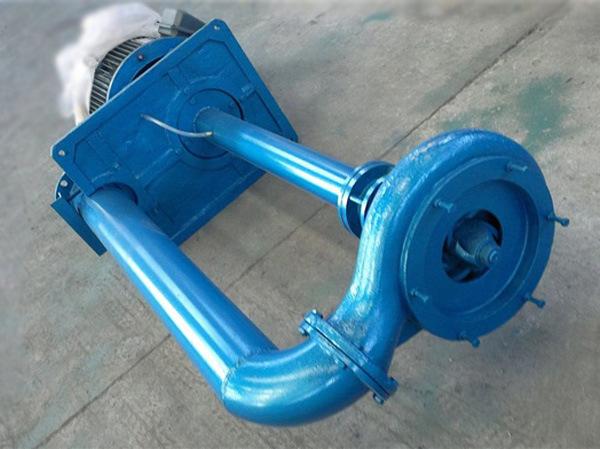

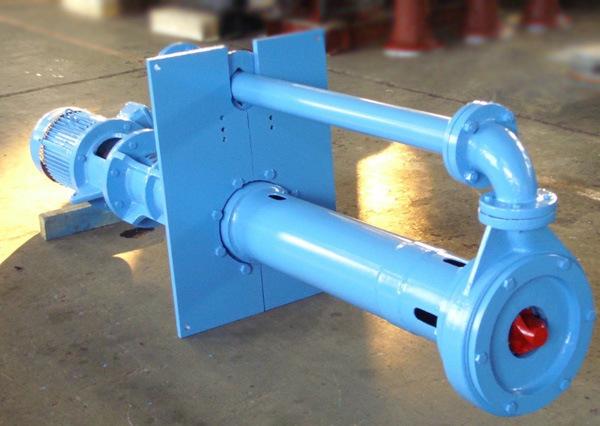

A bomba de polpa submersível YZ é uma estrutura de bomba centrífuga cantilever vertical de estágio único e sucção única. O impulsor é um impulsor semiaberto com lâminas de agitação que se estendem do lado de sucção do impulsor.

Significado do modelo de bomba de polpa submersível

80YZ80－20A

Bomba de polpa submersível YZ

80 - Diâmetro de saída da bomba (mm)

80 - vazão pontual de projeto da bomba (m3/h)

20 - Altura manométrica de projeto da bomba (m)

A－Indica corte do impulsor

Modo de transmissão da bomba de polpa submersível

A bomba é conectada ao motor por meio de um acoplamento elástico e gira no sentido horário quando vista da direção do motor principal.

Características da bomba de polpa submersível

A bomba YZ é uma estrutura cantilever de estágio único e sucção única. Os componentes hidráulicos da bomba são conectados com um assento de mancal, um assento de suporte e um tubo de conexão. O líquido é descarregado do componente do tubo de saída de líquido. O impulsor da bomba é um impulsor semiaberto. Uma lâmina de agitação é fornecida na extensão da entrada da lâmina do impulsor. A principal característica da bomba de polpa submersível é que o eixo da bomba na parte submersa tem rigidez suficiente. Não há rolamento entre o impulsor e a carcaça da bomba, e nenhuma vedação do eixo é usada. Ela pode transportar meios contendo uma grande concentração de partículas sólidas. O comprimento da bomba inserida no líquido é entre 800-2000, e pode ser equipada com um tubo de sucção, se necessário. A vedação do eixo adota uma bomba submersível inserida no líquido para operação, sem uma vedação do eixo. A transmissão é um motor vertical instalado no suporte do motor e na sede de suporte, e conectado à bomba com um acoplamento.

Causas e soluções para falha de bomba de polpa submersa

1. A bomba de água não produz água e o ponteiro do manômetro salta violentamente

causa do problema:

1. A entrada de água está bloqueada

2. Vazamento em tubulações e instrumentos

Solução

1. Remova o bloqueio

2. Aperte ou tampe o vazamento

2. A bomba de água não produz água

causa do problema:

1. A entrada da bomba está mais alta que o nível do líquido

2. A direção de rotação está errada

Solução

1. Aumente o nível do líquido ou diminua a altura de instalação da bomba.

2. Verifique a direção do motor e selecione a bomba de polpa Xiaochang

3. O manômetro indica que há pressão na saída da bomba, mas a bomba ainda não produz água.

causa do problema:

1. A resistência do tubo de saída de água é muito grande

2. Obstrução do impulsor

3. Velocidade de rotação insuficiente

Solução

1. Verifique o pipeline

2. Limpe o impulsor

3. Aumente a velocidade da bomba

4. O tráfego está muito baixo

causa do problema:

1. Entupimento da bomba de água

2. Velocidade de rotação insuficiente

3. Desgaste excessivo das rodas

Solução

1. Limpeza da bomba e da tubulação

2. Aumente o número de revoluções

3. Substitua o impulsor

5. A bomba consome muita energia

causa do problema:

1. O fornecimento de água da bomba é muito pequeno (ou completamente fechado)

2. Desgaste do impulsor

Solução

1. Abra a válvula de gaveta do tubo de saída

2. Substitua o impulsor

6. Superaquecimento do rolamento

causa do problema:

1. O rolamento não tem óleo

2. Há sujeira ou danos dentro do rolamento

Solução

1. Adicione graxa

2. Limpe ou substitua os rolamentos
