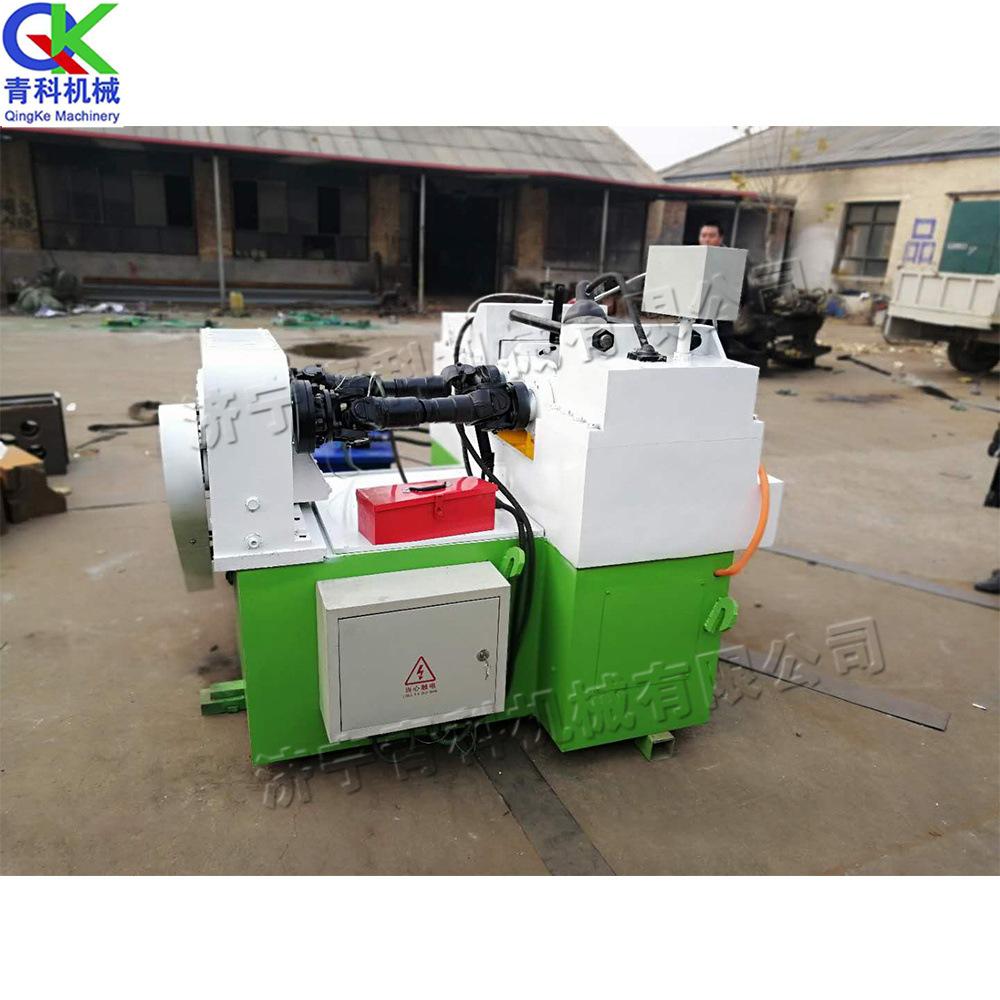

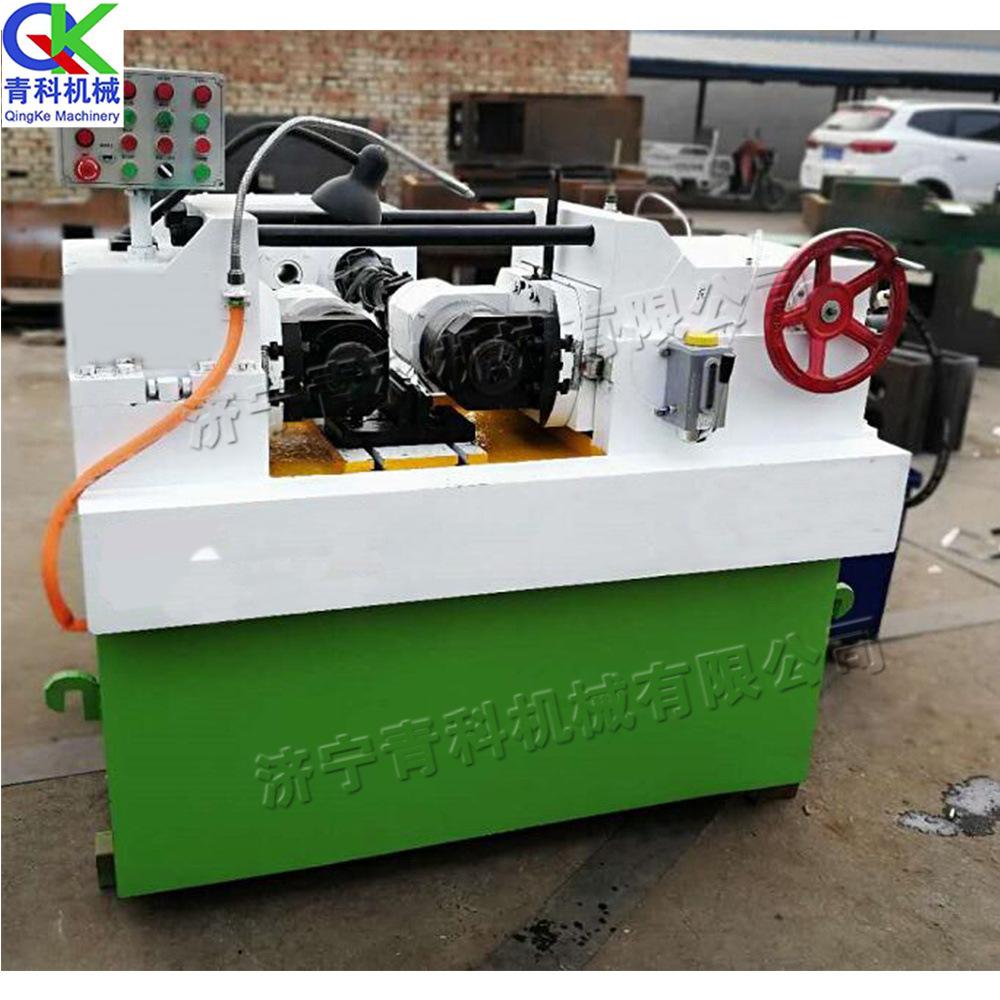

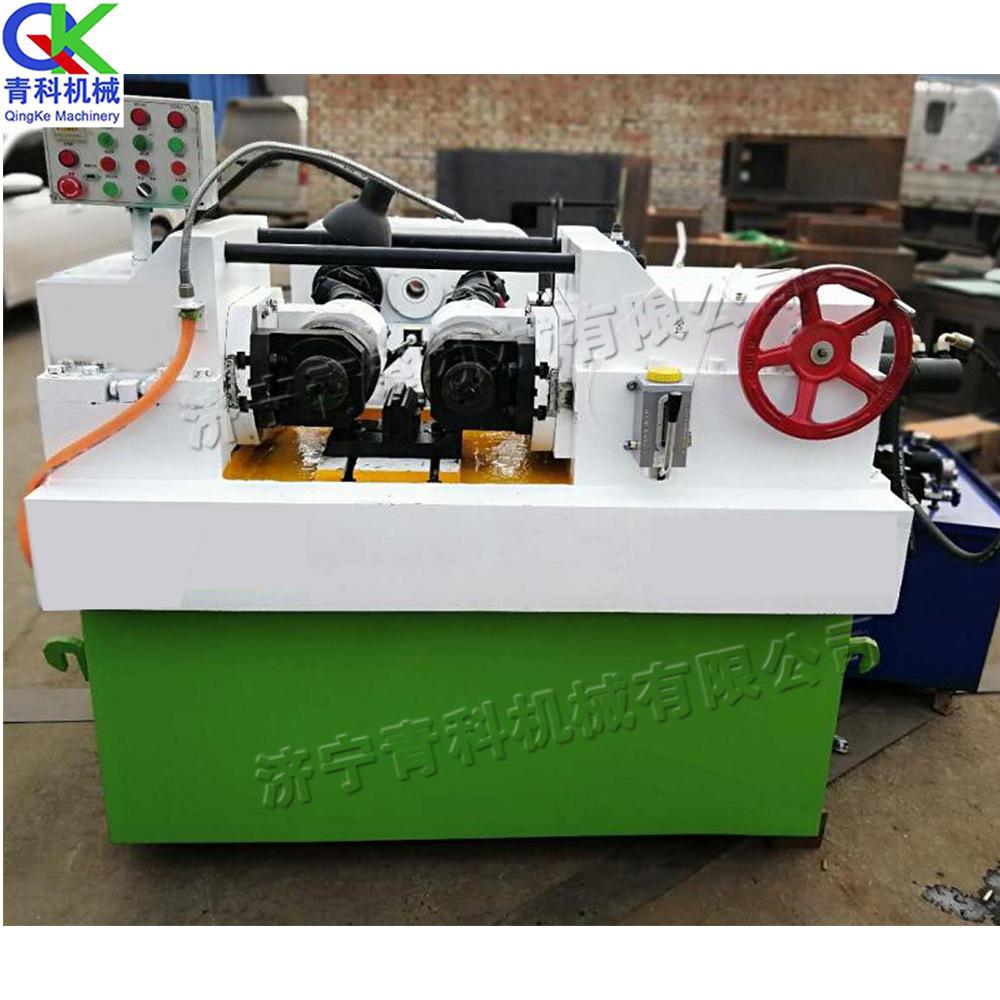

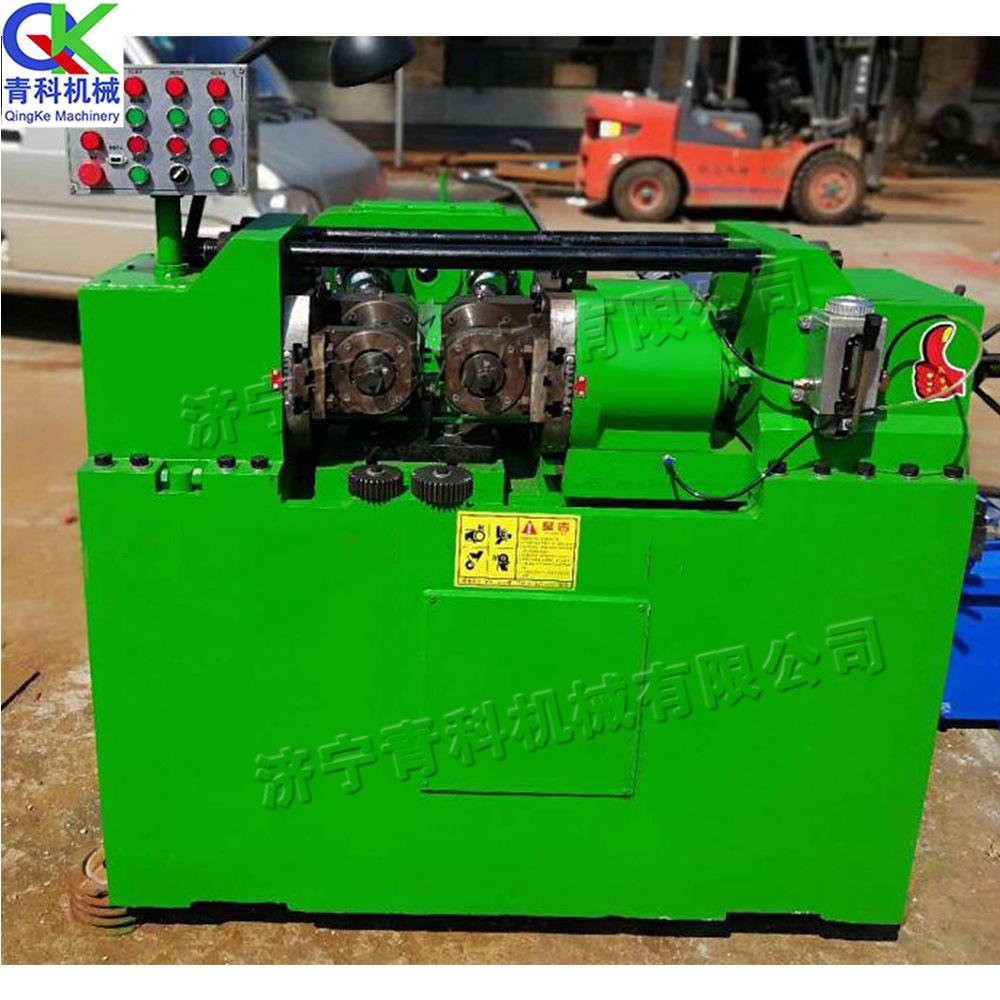

Máquina de laminação de roscas tipo 150, esta máquina-ferramenta é usada principalmente para conformação a frio e pode executar roscas, sarjas, retas, roscas trapezoidais, roscas modulares, endireitamento, laminação, redução e vários tipos de laminação de conformação na peça de trabalho dentro de sua faixa de laminação em estado frio (o usuário pode preparar a roda de laminação de roscas de acordo com as necessidades).
Esta máquina é usada principalmente para processamento hidráulico de várias roscas, incluindo roscas comuns, roscas e roscas de módulo. Ela também pode executar processamento hidráulico, como conformação, endireitamento e serrilhamento em peças de trabalho.
Os materiais adequados para laminação são vários aços carbono, aços de liga e metais não ferrosos com alongamento maior que 10% e resistência à tração menor que 100kgf/m2. Estrutura principal, desempenho e características
Os dois eixos principais desta máquina giram sincronizadamente e na mesma direção. O eixo principal móvel é empurrado pela força hidráulica para fazer movimento de alimentação horizontal. As duas rodas de laminação de rosca são operadas hidraulicamente para formar as roscas necessárias e outras formas.

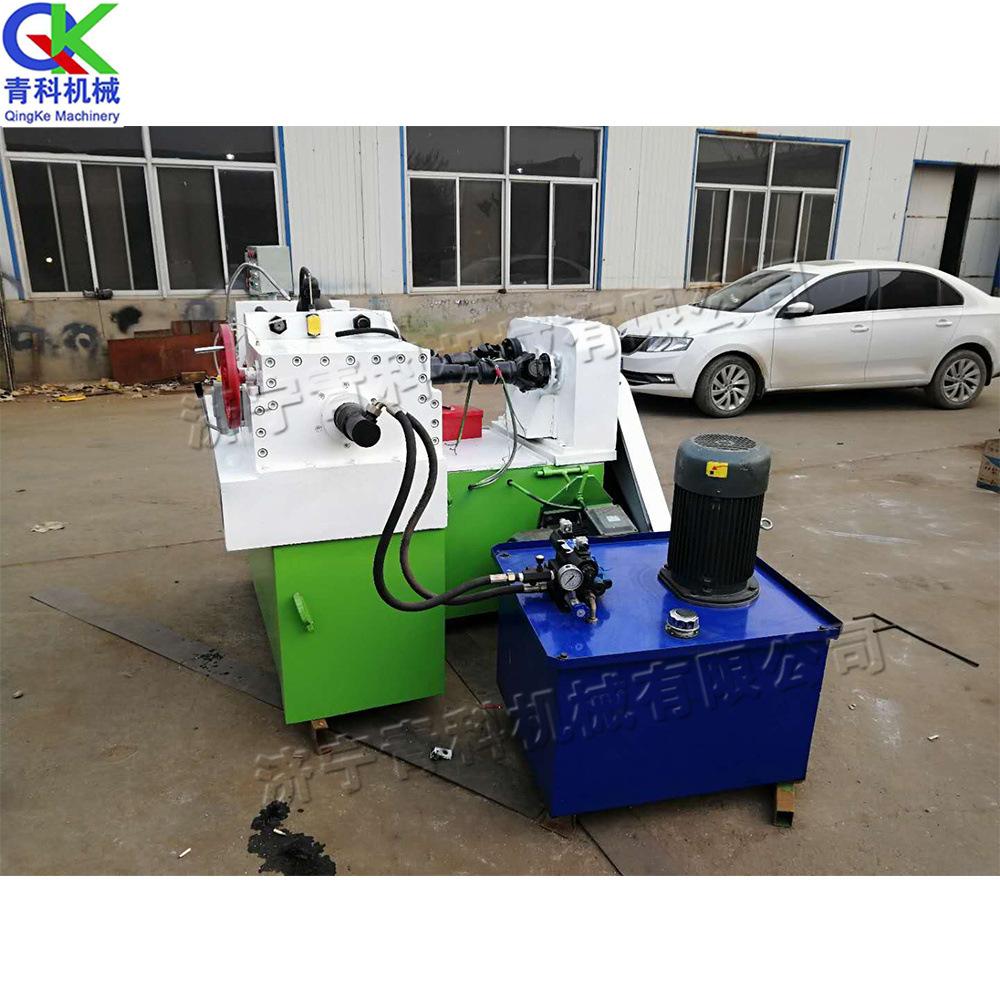

Esta máquina é composta principalmente por uma estrutura, uma caixa de transmissão, um assento de fuso fixo, um sistema hidráulico de cabeçote móvel e peças elétricas.
O assento do fuso fixo e o assento do fuso móvel são usados principalmente para instalar a roda de laminação de roscas, ajustar a posição de laminação e ajustar a conicidade da rosca da peça de trabalho.
A distância central entre os dois fusos desta máquina é ajustada de forma que os dois assentos dos fusos sejam centralizados e ajustados separadamente, ou seja, a peça de trabalho fique no centro da máquina durante a aplicação da pressão hidráulica. É mais conveniente para peças longas hidráulicas passarem pela caixa de transmissão. O ângulo entre as superfícies de contato do eixo principal pode ser ajustado em até 5°. A velocidade de avanço do fuso ativo durante a aplicação da pressão hidráulica pode ser determinada de acordo com o número de peças de trabalho e as propriedades mecânicas do material da peça, sem necessidade de ajustes.

Faixa de processamento: 5-56 mm

Faixa de roda de laminação de rosca: 120-170 mm

Diâmetro do eixo de laminação de rosca: 54 mm

Largura da roda de laminação de rosca: 30-_100mm

Força máxima de rolamento: 160kn

Ângulo de inclinação do fuso: +5 graus,

Faixa de ajuste do tempo de rolamento: 0,1-99,9s

Faixa de ajuste do tempo de pausa: 0,1-99,9

Potência de transmissão do fuso: 7,5 kW

Potência de transmissão de rolamento: 2,2 kW

Dimensões: 1550X1550X1450mm

Peso: 2.000kg

As fotos do produto são apenas para referência. A cor, parâmetros e estilos específicos do produto real estão sujeitos à entrega. A fábrica enviará aleatoriamente de acordo com a sequência do pedido. Nenhuma devolução ou troca será aceita, a menos que haja um problema de qualidade.
