1. Visão geral do produto

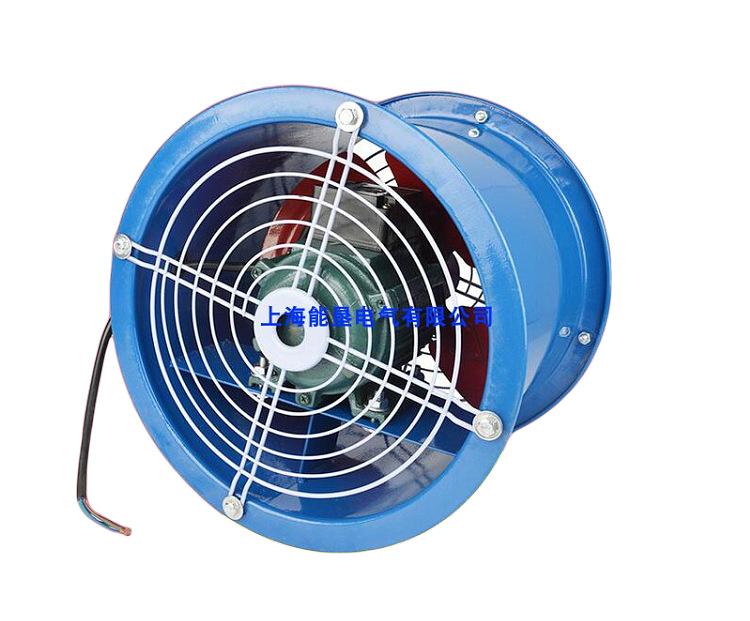

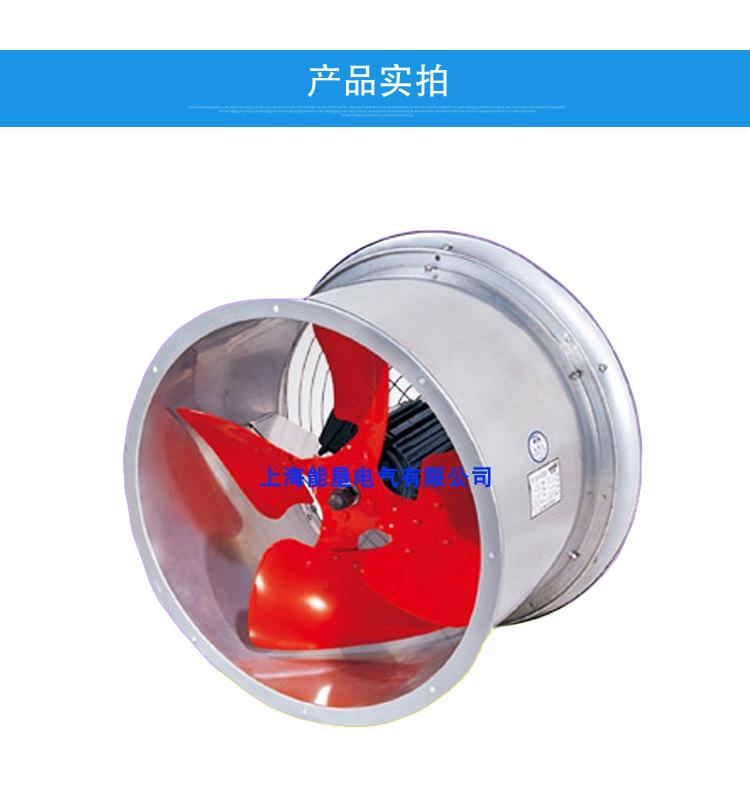

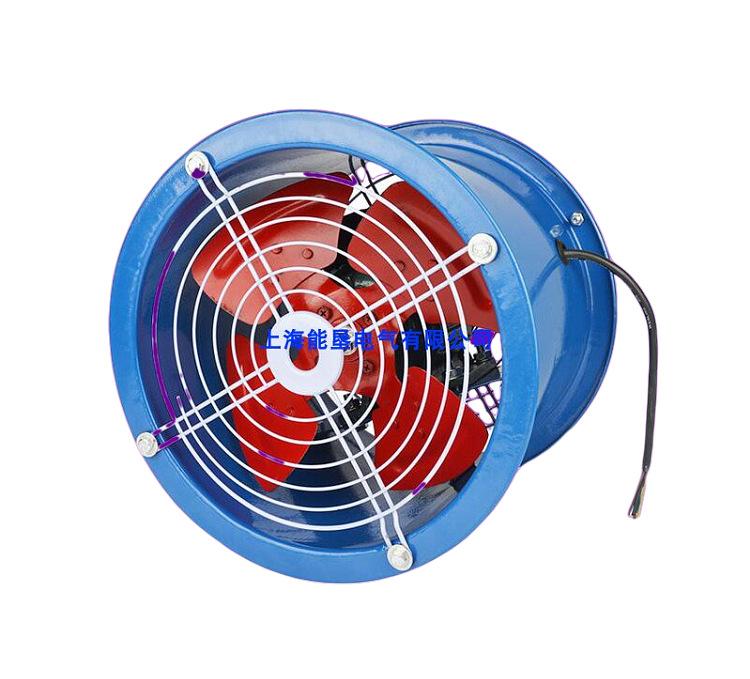

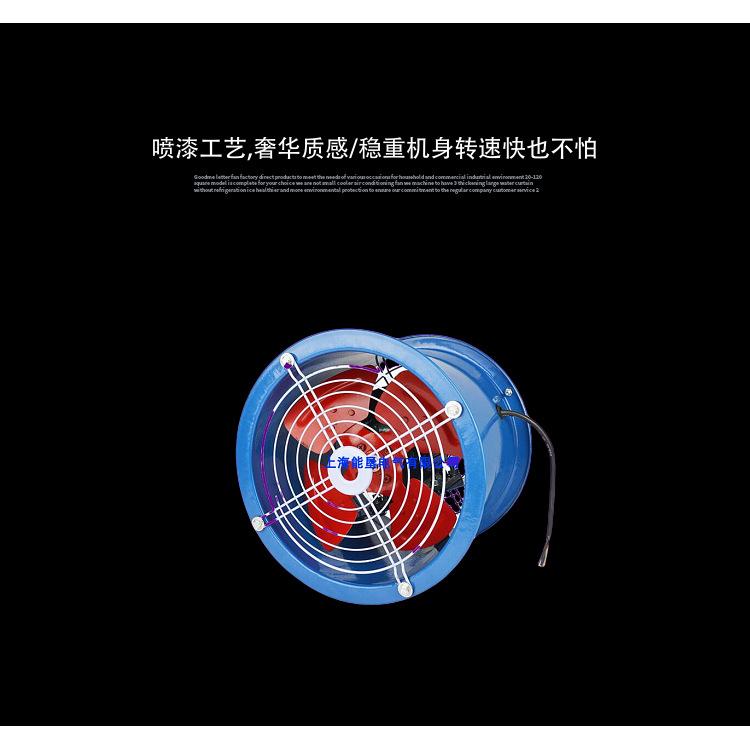

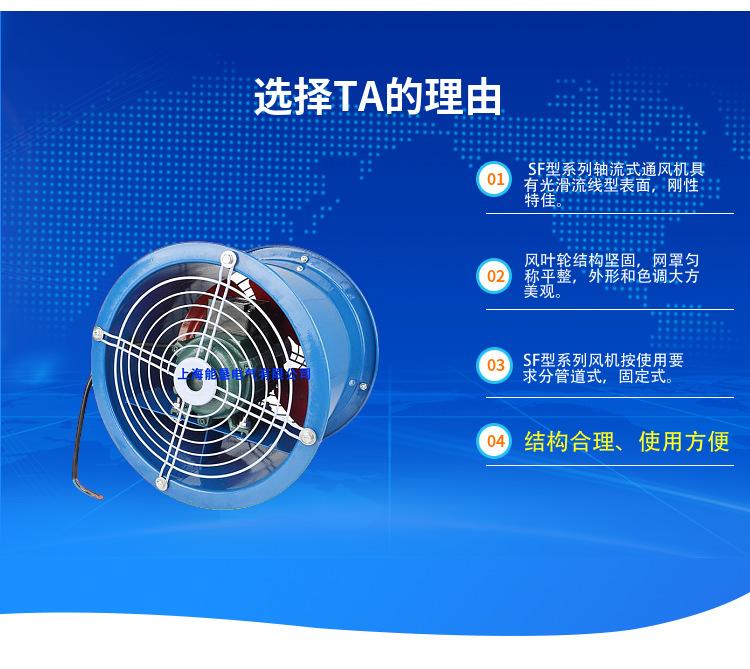

Os ventiladores de fluxo axial da série SF têm superfície lisa e aerodinâmica, excelente rigidez, estrutura de impulsor sólida, cobertura de malha simétrica e plana, além de aparência e cor elegantes.
Os ventiladores da série SF são divididos em três tipos, de acordo com os requisitos de uso: tipo tubulação, tipo fixo e tipo estação. De acordo com o diâmetro do rotor, eles são divididos em 10 números de máquina: 2, 2,5, 3, 3,5, 4, 5, 6, 7, 8 e 10. De acordo com o motor utilizado, eles são divididos em trifásicos e monofásicos. Cada número de máquina pode ser equipado com janelas de persiana.
Esta série de produtos também pode ser amplamente utilizada em empresas industriais e de mineração, exaustão, fornecimento de ar de trabalho, ventilação de dutos de edifícios civis, e também pode ser usada em indústrias químicas, leves, alimentícias, médicas, metalúrgicas, usinas de energia, transporte e outros locais de trabalho, além de sistemas de ventilação e ar condicionado de armazenamento.
2. Significado do modelo
3. Estrutura do produto
4. Parâmetros principais
B) Ventiladores de fluxo axial de baixo ruído e economia de energia da série SF (à prova de explosão)
1. Âmbito de aplicação:
(B) Os ventiladores de fluxo axial da série SF (à prova de explosão), com baixo consumo de energia e baixo ruído, adotam o método de projeto de baixa velocidade e alto coeficiente de pressão. Devido à seleção de motores de alta qualidade e motores especiais, apresentam as vantagens de grande vazão, operação estável, baixo consumo de energia, alta eficiência, grande volume de ar, baixo ruído, estrutura razoável e uso conveniente. São muito populares entre os usuários. 2. Os produtos da série MBSF são amplamente utilizados em sistemas de ventilação e ar condicionado em empresas industriais e de mineração, edifícios civis, indústria leve, metalurgia, hospitais, usinas de energia, transporte, alimentação e outros locais de trabalho e armazenamento.

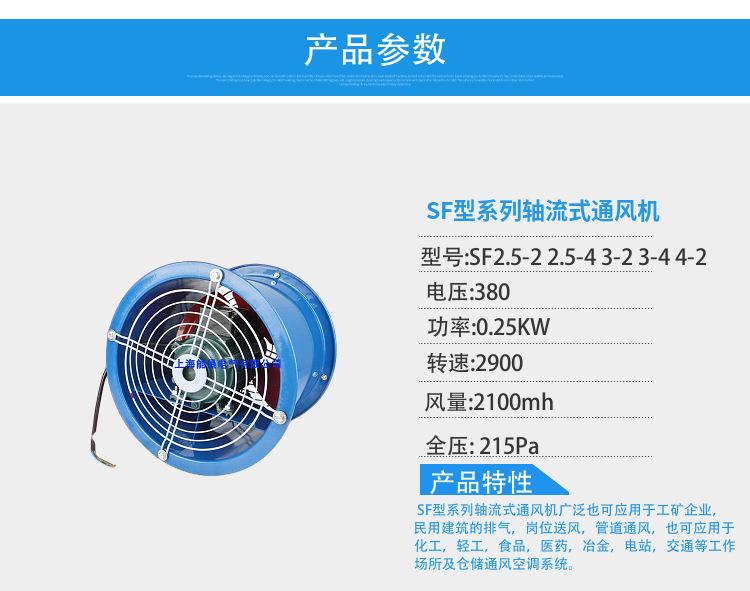

2. Principais parâmetros técnicos:
|
modelo |
Velocidade (r/min) |
Volume de ar (m3/h) |
Pressão do vento (Pa) |
Potência (kw) |
Ruído (dB) |
|
Série BSF 2.5-2 |
2900 |
2100 |
215 |
0,25 |
65 |
|
Série BSF 2.5-4 |
1450 |
1000 |
35 |
0,09 |
59 |
|
Série BSF 3-2 |
2900 |
3.000 |
230 |
0,37 |
68 |
|
Série BSF 3-4 |
1450 |
2000 |
59 |
0,12 |
61 |
|
Série BSF 4-4 |
1450 |
5300 |
167 |
0,55 |
72 |
|
Série BSF 4-6 |
960 |
4200 |
90 |
0,25 |
64 |
|
Série BSF 5-4 |
1450 |
9900 |
200 |
0,75 |
74 |
|
Série BSF 5-6 |
960 |
7700 |
120 |
0,37 |
66 |
|
Série BSF 6-4 |
1450 |
18700 |
300 |
2.2 |
80 |
|
Série BSF 6-6 |
960 |
13.000 |
180 |
1.1 |
75 |
|
Série BSF 7-4 |
1450 |
24.500 |
350 |
3 |
85 |
|
Série BSF 7-6 |
960 |
21.500 |
210 |
2.2 |
80 |
3. Instruções de pedido:
● Ao fazer um pedido, especifique detalhadamente o nome do modelo, número da máquina, voltagem, potência, vazão, velocidade, etc. do ventilador à prova de explosão;
● Se você tiver requisitos especiais, especifique ou forneça desenhos.
