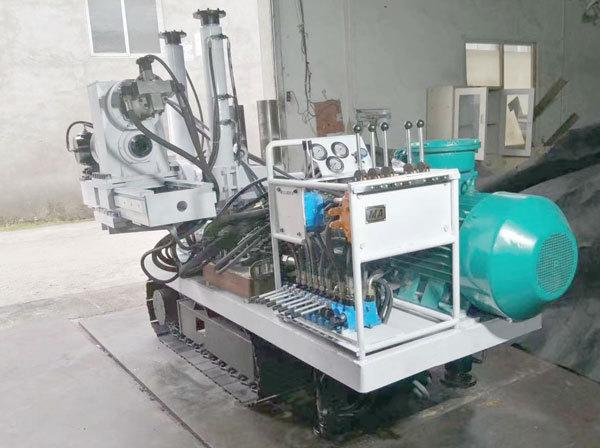

Introdução do produto da perfuratriz de túnel totalmente hidráulica tipo esteira ZDY12000LD

O equipamento de perfuração de túnel totalmente hidráulico tipo esteira ZDY12000LD é um equipamento de perfuração direcional de furo profundo de alta potência integrado, que é adequado para vários processos de construção, como perfuração direcional de motor de fundo de poço, perfuração rotativa de boca de furo e perfuração composta. Pode ser usado para construção de perfuração de extração de gás de mina de carvão, bem como exploração e drenagem de água subterrânea, detecção de estrutura geológica e espessura de veio de carvão, injeção de água de veio de carvão, rejuntamento de telhado e piso e outros tipos de construção de perfuração direcional de alta precisão. Especialmente na construção de furos de grande diâmetro em posição alta, tem vantagens excepcionais.

Princípio de funcionamento da perfuratriz hidráulica completa sobre esteiras ZDY12000LD:

O eixo principal da cabeça de potência adota uma estrutura de furo passante grande de φ135 mm, que pode realizar construção de perfuração de grande ângulo e pode ser usado com várias especificações de tubos de perfuração comuns, tubos de perfuração de cabo, tubos de perfuração de trado e ferramentas de perfuração de pesca. O sistema rotativo e o sistema de alimentação da plataforma de perfuração são projetados respectivamente com modos de operação rápidos e lentos para atender a vários requisitos de construção, como perfuração normal, perfuração composta e ajuste de orientação de perfuração. Ele também pode obter ajuste preciso da orientação de perfuração, enquanto ajusta a velocidade. O sistema rotativo de duas velocidades é equipado com um módulo de limite de torque separado, que aprimora a adaptabilidade funcional da plataforma de perfuração para perfuração rotativa e perfuração direcional, respectivamente, e desempenha um papel na proteção de segurança. O sistema hidráulico da plataforma de perfuração adota tecnologia de controle de potência constante e sensível à carga, que tem características notáveis e tem as vantagens de alta confiabilidade e boa operabilidade. A plataforma de perfuração é equipada com um monitor de fluxo de bomba de água, que é disposto centralmente acima do painel de controle. Ele também é equipado com válvulas de controle de corte e descarga da bomba de água para facilitar a operação centralizada pelo pessoal de perfuração. O sistema hidráulico é equipado com uma variedade de funções de proteção, incluindo proteção de autotravamento rotativo de perfuração direcional, limites de torque de perfuração direcional e perfuração rotativa, proteção de função de prevenção de operação incorreta e outros loops funcionais. Comparado com as plataformas de perfuração de túnel totalmente hidráulicas subterrâneas de minas de carvão existentes, o sistema hidráulico desta máquina tem muitos circuitos de proteção, funções completas, operação fácil e alta confiabilidade, o que pode efetivamente melhorar a eficiência de trabalho da plataforma de perfuração. O sistema de três bombas funciona de forma independente, e os parâmetros de rotação e alimentação podem ser ajustados de forma independente. Controle de potência constante, sensibilidade de carga e métodos de controle variável de pressão constante são usados para reduzir efetivamente o consumo de energia da plataforma de perfuração durante a operação.

Parâmetros técnicos da perfuratriz de túnel totalmente hidráulica tipo esteira ZDY12000LD
