Sensor de vazão de turbina líquida inteligente LWGY saída de pulso digital medidor de vazão de óleo hidráulico diesel 4G
Preço por unidade incluindo frete para o Brasil
Variantes
Flow totalizer +485
Flow totalizer + 4-20mA
Pulse DN4 thread connection
Especificações do produto
Origem
Shanghai
Marca
Jinhee/jinxi
Especificações
Pulse dn4 threaded connection, Pulse dn6 threaded connection, Pulse dn10 threaded connection, Pulse dn15 threa...
Modelo
LWGY
Origem
Shanghai
Marca
Jinhee/jinxi
Especificações
Pulse dn4 threaded connection, Pulse dn6 threaded connection, Pulse dn10 threaded connection, Pulse dn15 threa...
Modelo
LWGY
Origem
Shanghai
Marca
Jinhee/jinxi
Especificações
Pulse dn4 threaded connection, Pulse dn6 threaded connection, Pulse dn10 threaded connection, Pulse dn15 threa...
Modelo
LWGY
Detalhes do produto
O texto nas imagens pode ser traduzido

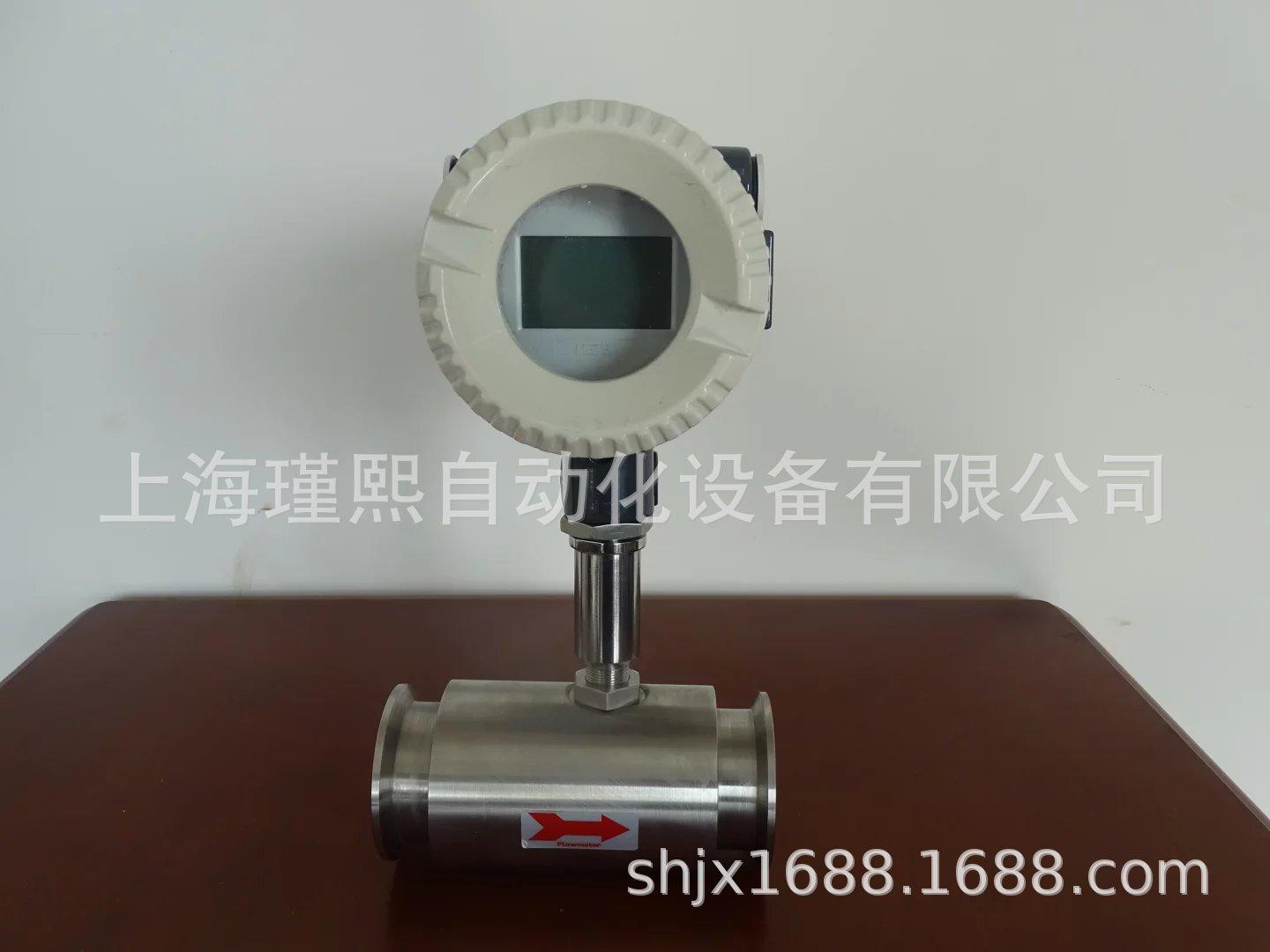

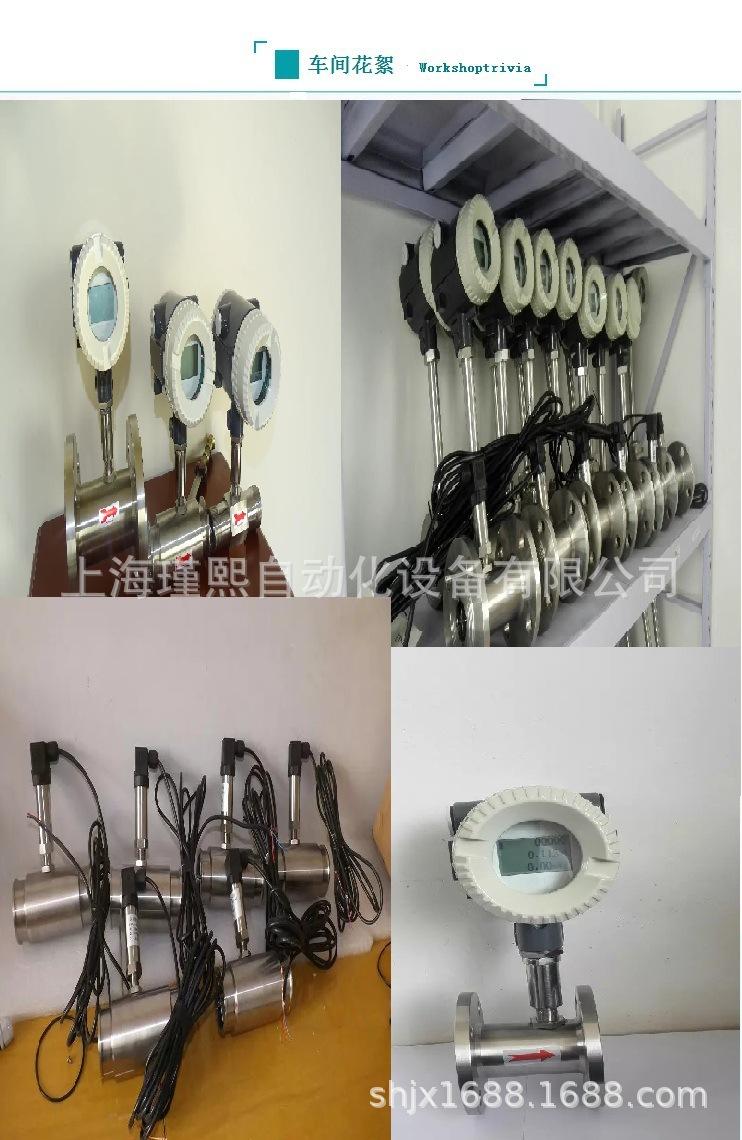

Medidor de vazão de turbina líquida inteligente LWGY, sensor de vazão, display digital, saída de pulso, medidor de vazão de óleo hidráulico diesel
Medidores de vazão personalizados não padronizados para diversas condições de trabalho
1





I. Visão geral
O medidor de vazão de turbina inteligente integrado da série LWGY é um novo tipo de instrumento inteligente que integra sensor de vazão de turbina e integração de exibição desenvolvida pela avançada tecnologia de microcomputador de chip único de ultrabaixa potência. Ele adota display LCD de duas fileiras no local e tem vantagens óbvias, como estrutura compacta, leitura intuitiva e clara, alta confiabilidade, sem interferência de fonte de alimentação externa, resistência a raios, baixo custo, etc. O instrumento tem correção de três pontos do coeficiente do instrumento, compensação inteligente da não linearidade do coeficiente do instrumento e pode ser corrigido no local. O display LCD de alta definição exibe simultaneamente o fluxo instantâneo (4 dígitos significativos) e o fluxo cumulativo (8 dígitos significativos, com função de zeragem). Todos os dados válidos serão mantidos por 10 anos após falha de energia. Este tipo de medidor de vazão de turbina é um produto à prova de explosão com um grau à prova de explosão de: ExdIIBT6.
Este tipo de medidor de vazão de turbina pode ser dividido em tipo LWGY-□B e tipo LWGY-□C de acordo com o modo de fornecimento de energia e se possui saída de sinal remoto.
Tipo LWGY-□B: A fonte de alimentação adota bateria de lítio 3.2V10AH (pode funcionar continuamente por mais de 4 anos); sem função de saída de sinal.
Tipo LWGY-□C: A fonte de alimentação adota fonte de alimentação externa de 24 VCC, emite sinal de corrente padrão de dois fios de 4-20 mA e pode adicionar comunicação RS485 ou HART de acordo com as diferentes necessidades do local.
2. Características do produto
1. Alta precisão, geralmente até ± 1% R, ± 0,5% R, tipo de alta precisão até ± 0,2% R;
2. Boa repetibilidade, repetibilidade de curto prazo pode chegar a 0,05% ~ 0,2%. É precisamente por causa de sua boa repetibilidade que alta precisão pode ser obtida por meio de calibração frequente ou calibração on-line, e é o medidor de vazão preferido na liquidação comercial;
3. Possui correção de três pontos do coeficiente do instrumento, compensação inteligente da não linearidade do coeficiente do instrumento e pode ser corrigido no local
4. Todos os dados válidos serão mantidos por 10 anos após falha de energia;
5. Amplo alcance, calibre médio e grande pode chegar a 1:20, calibre pequeno é 1:10;
6. Estrutura compacta e leve, fácil instalação e manutenção, grande capacidade de vazão;
7. Adequado para medição de alta pressão, nenhum furo precisa ser aberto no corpo do medidor e é fácil fazer um medidor de alta pressão;
8. Existem muitos tipos de sensores especiais, que podem ser projetados em vários sensores especiais de acordo com as necessidades especiais dos usuários, como tipo de baixa temperatura, tipo bidirecional, tipo de fundo de poço, tipo de mistura de areia, etc.;
9. Pode ser transformado em um tipo de inserção, adequado para medições de grande calibre, com pequena perda de pressão, preço baixo, pode ser retirado sem interrupção e é fácil de instalar e manter.

3. Parâmetros básicos e desempenho técnico
1. Desempenho técnico: Tabela 1
Calibre do instrumento e método de conexão

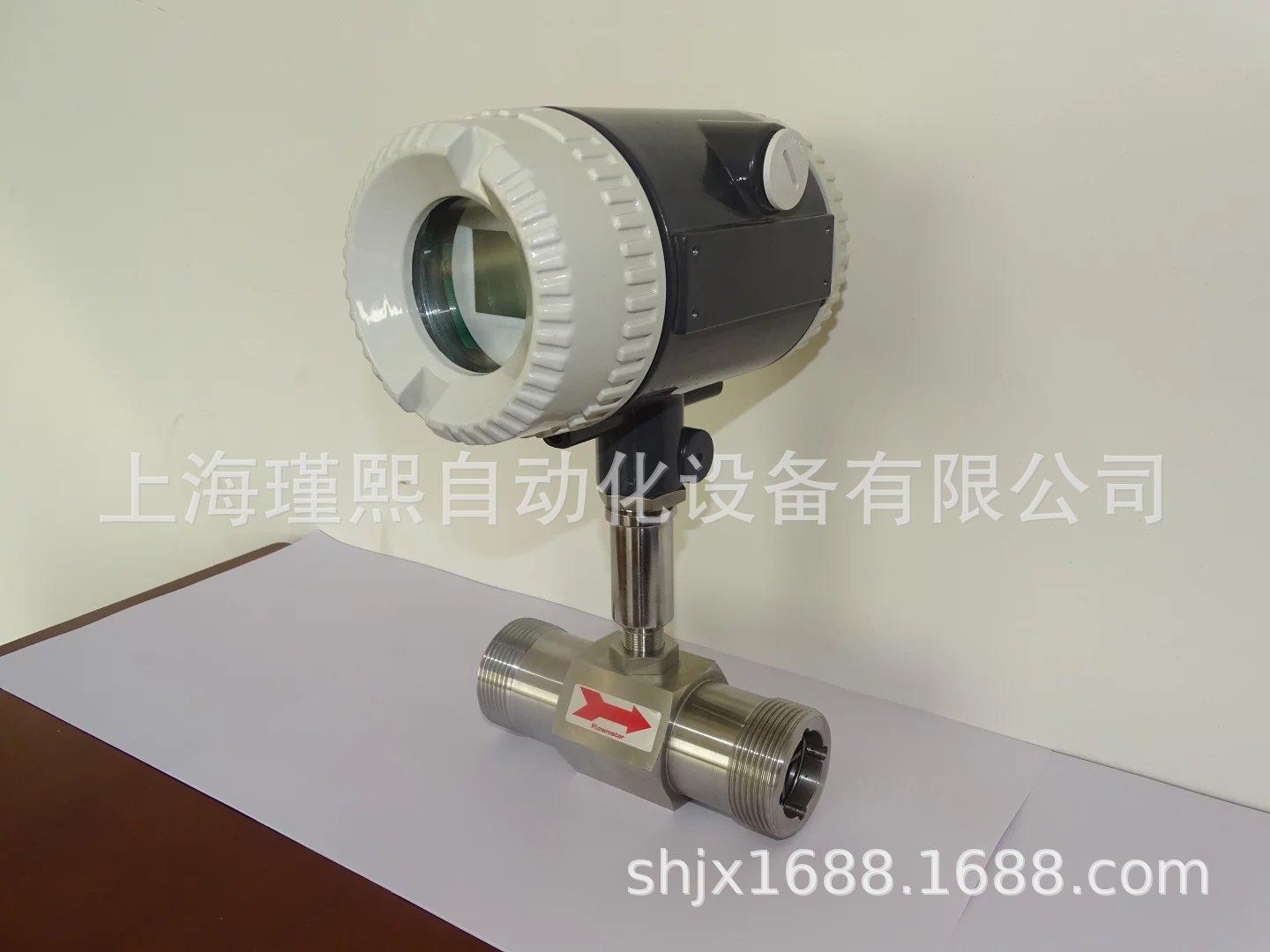

4, 6, 10, 15, 20, 25, 32, 40 são rosqueados

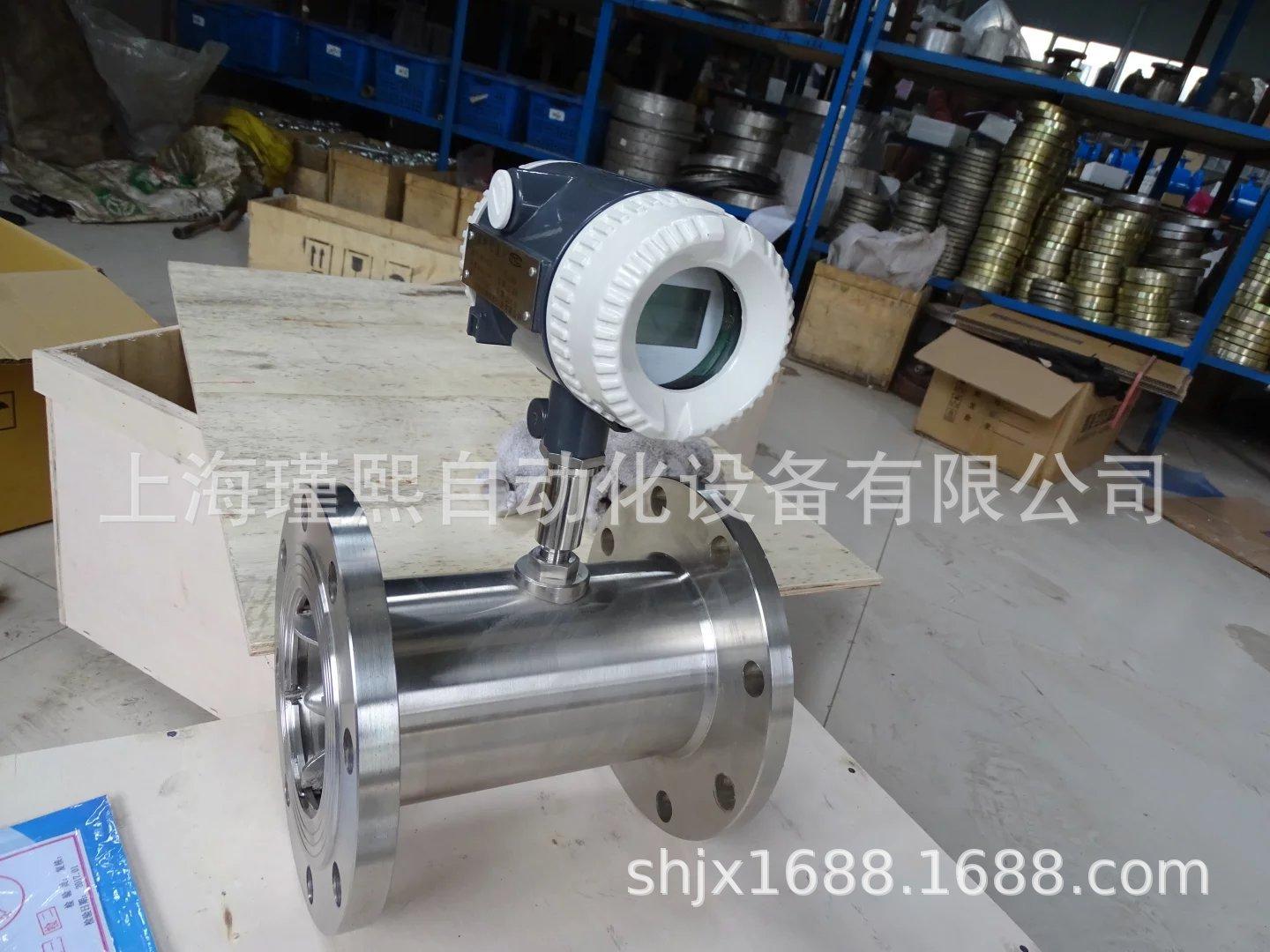

(15, 20, 25, 32, 40) 50, 65, 80, 100, 125, 150, 200 são flangeados
Nível de precisão
±0,5%R
Recusar
1:10; 1:15; 1:20
Material do instrumento
Aço inoxidável 304, aço inoxidável 316 (L), etc.
Temperatura do meio medido (℃)
-20～＋120℃
condições ambientais
Temperatura -10～+55℃, umidade relativa 5%～90%, pressão atmosférica 86～106Kpa
sinal de saída
Sinal de corrente 4-20mADC (tipo LWGY-□C)
Fonte de energia
Tipo LWGY-□B: fonte de alimentação de bateria de lítio integrada (pode ser usada continuamente por 3 anos); Tipo LWGY-□C: +24 VCC
Linha de transmissão de sinal
2×0,3 (sistema de dois fios)
Distância de transmissão
≤1000m
Interface de linha de sinal
Rosca interna M20×1,5 (tipo LWGY-□C)
Nível à prova de explosão
ExdIIBT6
Nível de proteção
IP65

2. Faixa de medição e pressão de trabalho: Tabela 2
Diâmetro do instrumento (mm)
Faixa de vazão normal (m3/h)
Faixa de vazão estendida (m3/h)
Pressão de resistência convencional (MPa)
Grau especial de resistência à pressão (MPa) (método de conexão de flange)
DN 4
0,04~0,25
0,04~0,4
6.3
12, 16 e 25
DN 6
0,1~0,6
0,06~0,6
6.3
12, 16 e 25
DN 10
0,2~1,2
0,15~1,5
6.3
12, 16 e 25
DN 15
0,6~6
0,4~8
6,3, 2,5 (flange)
4,0, 6,3, 12, 16, 25
DN 20
0,8~8
0,45~9
6,3, 2,5 (flange)
4,0, 6,3, 12, 16, 25
DN 25
1~10
0,5~10
6,3, 2,5 (flange)
4,0, 6,3, 12, 16, 25
DN 32
1,5~15
0,8～15
6,3, 2,5 (flange)
4,0, 6,3, 12, 16, 25
DN 40
2~20
1~20
6,3, 2,5 (flange)
4,0, 6,3, 12, 16, 25
DN 50
4~40
2~40
2,5
4,0, 6,3, 12, 16, 25
DN 65
7~70
4～70
2,5
4,0, 6,3, 12, 16, 25
DN 80
10~100
5~100
2,5
4,0, 6,3, 12, 16, 25
DN 100
20~200
10~200
2,5
4,0, 6,3, 12, 16, 25
DN 125
25~250
13～250
1.6
2,5、4,0
DN 150
30~300
15~300
1.6
2,5、4,0
DN 200
80~800
40~800
1.6
2,5、4,0




4. Seleção de instrumentos
Tabela 3

modelo
ilustrar
LWGY─
□
/□
/□
/□
/□
/□
/□
macho
dizer
Passar
Diâmetro
4




     4 mm, faixa padrão 0,04 ～ 0,25 m3/h, ampla faixa 0,04 ～ 0,4 m3/h
6
 6 mm, faixa padrão 0,1 a 0,6 m3/h, ampla faixa 0,06 a 0,6 m3/h
10
 10 mm, faixa padrão 0,2 a 1,2 m3/h, ampla faixa 0,15 a 1,5 m3/h
15
 15 mm, faixa padrão 0,6 a 6 m3/h ampla faixa 0,4 a 8 m3/h
20
 20 mm, faixa padrão 0,8 a 8 m3/h, ampla faixa 0,4 a 8 m3/h
25
 25 mm, alcance padrão 1 a 10 m3/h, amplo alcance 0,5 a 10 m3/h
32
 32 mm, alcance padrão 1,5 a 15 m3/h, amplo alcance 0,8 a 15 m3/h
40
 40 mm, alcance padrão 2 a 20 m3/h, amplo alcance 1 a 20 m3/h
50
 50 mm, alcance padrão 4 a 40 m3/h, amplo alcance 2 a 40 m3/h
65
 65 mm, alcance padrão 7 a 70 m3/h, amplo alcance 4 a 70 m3/h
80
 80 mm, alcance padrão 10 a 100 m3/h, amplo alcance 5 a 100 m3/h
100
 100 mm, alcance padrão 20 a 200 m3/h, amplo alcance 10 a 200 m3/h
125
 125 mm, alcance padrão 25 a 250 m3/h, amplo alcance 13 a 250 m3/h
150
 150 mm, alcance padrão 30 a 300 m3/h, amplo alcance 15 a 300 m3/h
200
 200 mm, alcance padrão 80 a 800 m3/h, amplo alcance 40 a 800 m3/h
tipo
A
 Display no local alimentado por bateria
B
 Exibição no local/saída de corrente de dois fios de 4 a 20 mA
C
 Exibição no local/protocolo de comunicação RS485
D
 Protocolo de comunicação HART/exibição no local
Nível de precisão
05
 Precisão 0,5
10
 Precisão 1.0
turbina
tipo
C
 Turbina de amplo alcance
S
 Turbina padrão
Material
S
 aço inoxidável 304
eu
 Aço inoxidável 316 (L)
A prova de explosão
 E Tipo à prova de explosão (grau à prova de explosão: ExdⅡBT6)
Nível de pressão
 N Convencional (ver Tabela 2)
H(x)

Alta pressão (ver Tabela 2)
