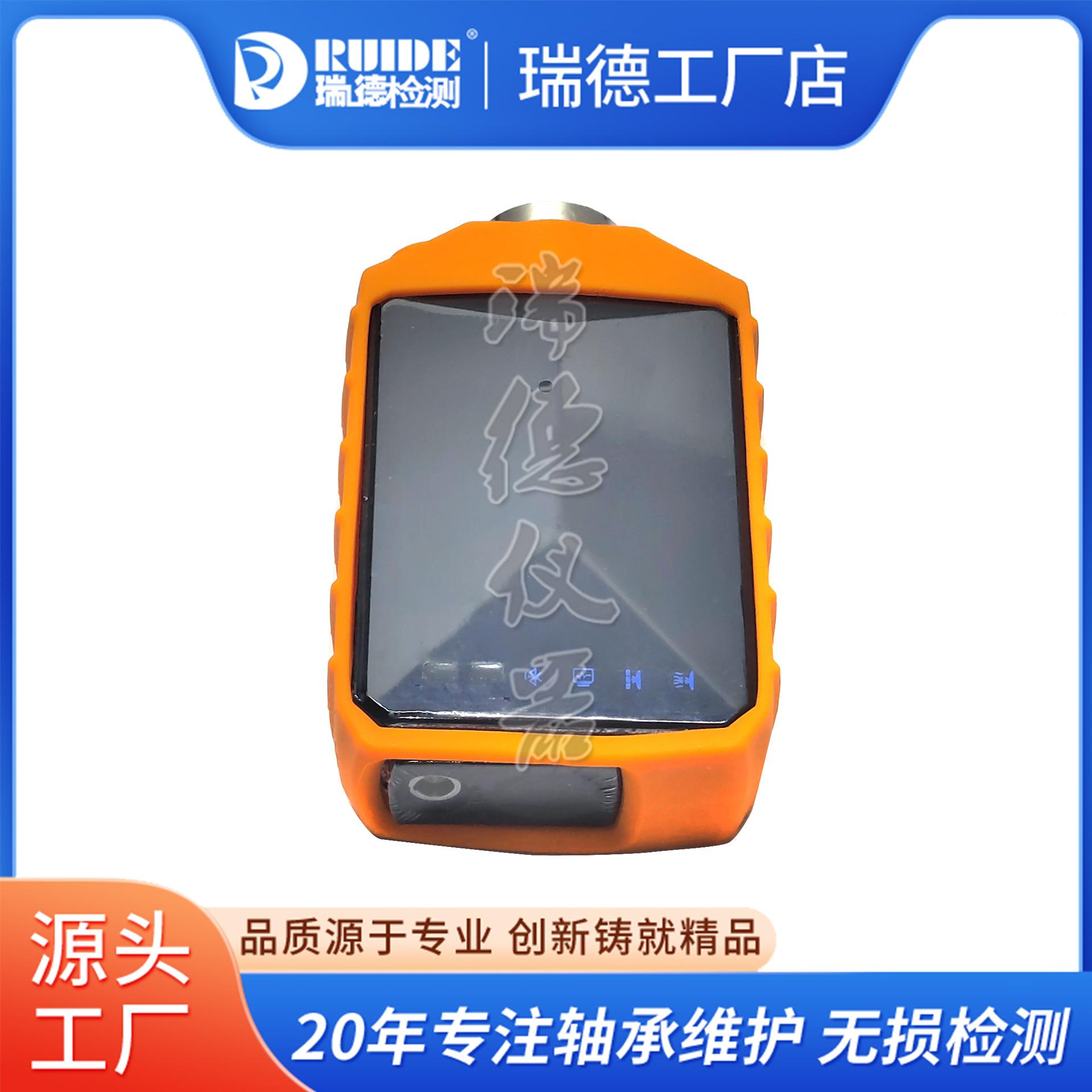

Instrumento de diagnóstico de falhas multifuncional vermelho, instrumento de inspeção inteligente LC100SA, instrumento de balanceamento dinâmico inteligente móvel no local
Um único instrumento de balanceamento dinâmico inteligente móvel LC100SA pode realizar a correção do balanceamento dinâmico unilateral. Se for necessário balanceamento dinâmico bilateral, basta conectar dois LC100SAs por meio de um aplicativo de celular.
Além de realizar a função de balanceamento dinâmico no local, o software do aplicativo para celular "Vibration Worry-Free" também pode realizar medições de vibração e temperatura, observar formas de onda e espectros no local e inserir manualmente as quantidades de processo e quantidades de observação de cada equipamento. Ele também resolve de forma abrangente a inspeção de fábrica do ventilador, monitoramento do status operacional, análise de vibração anormal e diagnóstico de falhas, para que o status operacional de cada ventilador seja totalmente compreendido.
Ele também suporta orientação técnica remota e diagnóstico de falhas, reduzindo muito a dificuldade de uso. O diagnóstico de falhas do ventilador e o balanceamento dinâmico no local podem ser obtidos sem nenhum conhecimento básico.
1. Recursos funcionais:
1. Com o serviço pós-venda digital, os dados de vibração do equipamento não dependem mais de comunicação verbal. Os dados de operação do equipamento podem ser gerenciados a qualquer hora e em qualquer lugar para melhorar a eficiência do serviço e reduzir os custos do serviço.
2. Armazenamento em nuvem: armazenamento de dados de operação do dispositivo e servidor em nuvem, formando big data de operação do dispositivo
3. O equipamento é submetido à inspeção de vibração antes de sair da fábrica para garantir o controle de qualidade.
4. Realize de forma conveniente e rápida o diagnóstico preciso do status do equipamento e controle com precisão o status do equipamento.
Design inovador:
É particularmente adequado para uso em serviços pós-venda, testes de equipamentos, diagnóstico rápido e preciso de falhas em equipamentos e formulação rápida de planos de manutenção.
2. Função de balanceamento dinâmico e indicadores técnicos
1. Com recursos de balanceamento unilateral e bilateral, é adequado para balanceamento no local de diferentes tipos de rotores.
2. Função de balanceamento dinâmico estilo assistente: O software calcula rapidamente a massa do peso e seu ângulo com base nos dados medidos e fornece uma função completa de balanceamento dinâmico estilo assistente. O operador pode facilmente concluir a correção do balanceamento dinâmico simplesmente seguindo o assistente.
3. Você pode continuar o balanceamento a partir do processo de balanceamento inacabado salvo
4. Utilizando as condições de instalação existentes no local, ligue e desligue a máquina 2 a 3 vezes;
5. Decomposição vetorial: Faça uma decomposição vetorial razoável da qualidade de balanceamento calculada para atender aos requisitos objetivos da instalação no local.
6. Métodos de balanceamento: método do peso de teste e método do coeficiente de influência;
7. Estimativa de peso de teste: estime automaticamente o peso de teste de balanceamento dinâmico razoável com base nos dados do rotor de entrada e dê uma conclusão sobre o efeito do balanceamento dinâmico.
8. Geração e saída de relatório de saldo;
9.Faixa de medição de velocidade: 300~20000r/min,Precisão: 1/10.000,resolução: 0,1 rpm
10. O balanceamento único pode reduzir o desequilíbrio em mais de 80%
11. Precisão da intensidade de vibração 5%
12. Nível de equilíbrio, pode atingir G2.5
três. Parâmetros técnicos
|
Telefone robusto |
MTK6753 1,5 GHz Oito Núcleos |
||
|
Interface de comunicação |
Bluetooth sem fio |
||
|
Função de coleta |
vibração |
sensor |
Sensor de aceleração ICP, medição de temperatura infravermelha |
|
integrante |
Nenhuma integração, uma integração, duas integrações; Realizar a aquisição simultânea de aceleração, velocidade e deslocamento |
||
|
Frequência de amostragem |
100,200,500,1 mil,2 mil,5 mil,10 mil |
||
|
Faixa de medição |
Aceleração: (A) (pico único): 0,1-199,9 m/s2 |
||
|
escopo de tolerância |
±5% |
||
|
temperatura |
Medição digital de temperatura |
Sensor de temperatura integrado |
|
|
Faixa de medição de temperatura |
Medição de temperatura infravermelha: -60~380℃ |
||
|
Precisão |
Quando a temperatura ambiente é de 23℃(±5℃), o erro de medição é de ±1℃ |
||
|
Etiquetas eletrônicas |
Etiqueta eletrônica de cartão RFID |
||
|
Sinal de vibração |
Análise de forma de onda |
apoiar |
|
|
Análise de espectro |
apoiar |
||
|
Análise Estatística |
Índice de curtose |
||
|
Indicadores de forma de onda |
|||
|
Índice de margem |
|||
|
Indicador de pulso |
|||
|
Modo operacional |
Verificar |
||
|
Inspeção |
Estatisticas |
Estatísticas de itens não verificados |
|
|
gerenciar |
Placa RF sem fio |
||
|
Alerta de alarme |
Comparado com o valor de alarme predefinido, o valor de alarme excede o limite. |
||
|
Fonte de energia |
alimentação principal |
Bateria de íons de lítio de 3,7 V, funcionamento contínuo por 12 horas, capacidade da bateria de 3600 mAh |
|
|
Cobrar |
Interface de carregamento profissional |
||
|
Temperatura de operação |
-20℃~60℃ |
||
|
Tamanho único |
88 (A) × 53 (L) × 25 (P) mm incluindo base magnética |
||

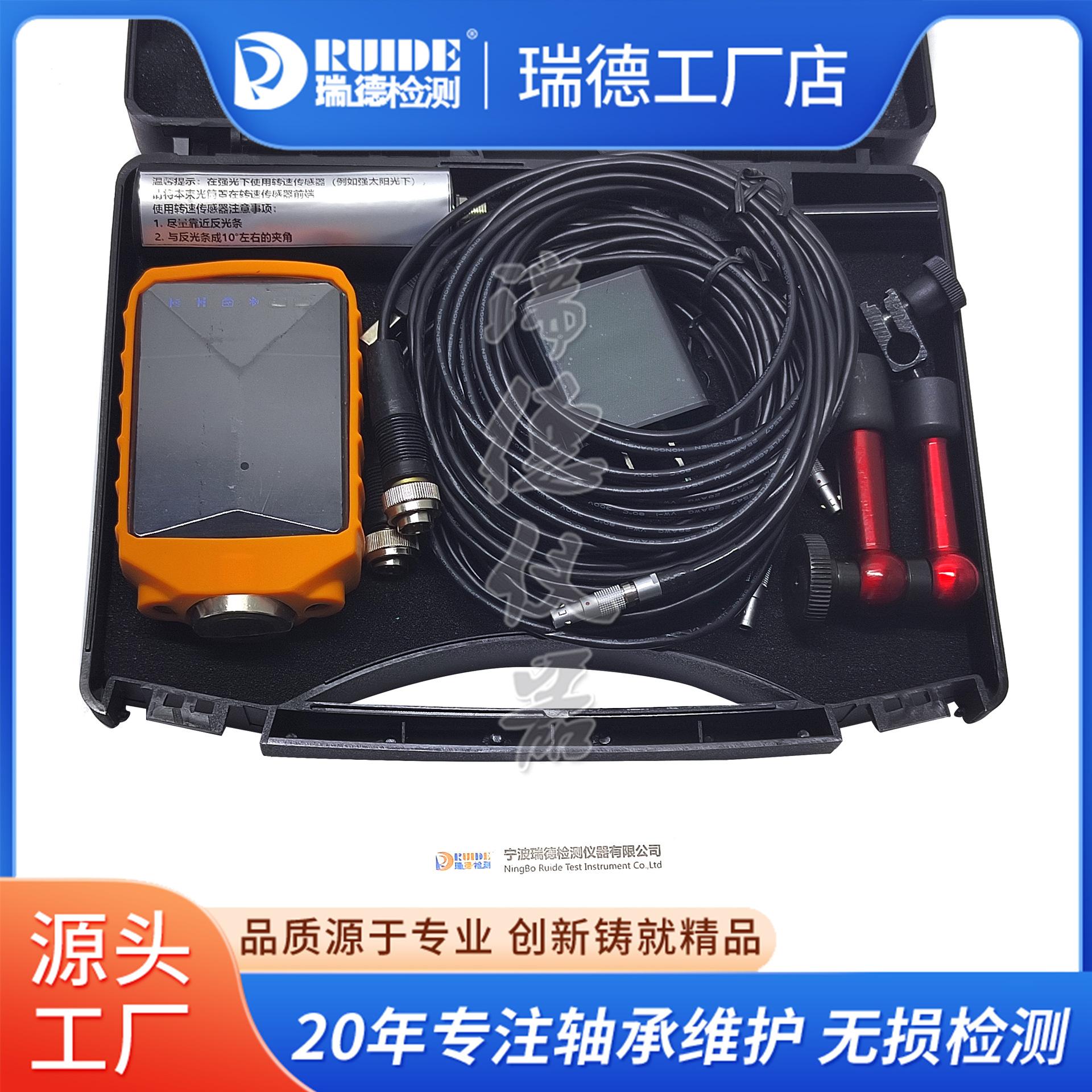

4. Configuração do sistema
|
número de série |
nome |
quantidade |
unidade |
Modelo/Número |
Observação |
|
1 |
Host LC100SA |
1 |
definir |
2019*** |
Sensor de aceleração de vibração integrado |
|
2 |
Telefone robusto |
1 |
torre |
|
|
|
3 |
Sensor de velocidade a laser |
1 |
filial |
|
5-200 cm |
|
5 |
Cabo curto do sensor de velocidade |
1 |
faixa |
|
1 metro |
|
6 |
Sensor de velocidade cabo longo |
1 |
faixa |
|
5 metros |
|
7 |
Adaptador de energia especial |
1 |
torre |
|
|
|
8 |
Tiras reflexivas |
1 |
abrir |
|
|
|
9 |
Suporte do sensor de velocidade |
1 |
individual |
|
|
|
10 |
Manual de software |
1 |
definir |
|
|
|
11 |
Certificado |
1 |
abrir |
|
|
|
12 |
Embalagem |
1 |
individual |
|
|
|
13 |
Lista de embalagem |
|
|
|
|
