Coreia do Sul Rolamento Linear Samick Rolamento Linear Sanyi Rolamento Linear Iko Lm60Aj
Preço por unidade incluindo frete para o Brasil
Variantes
LM60AJ
Especificações do produto
Modelo
Lm60aj
Recursos de uso
High temperature
Altura
45
Modelo
Lm60aj
Recursos de uso
High temperature
Altura
45
Modelo
Lm60aj
Recursos de uso
High temperature
Altura
45

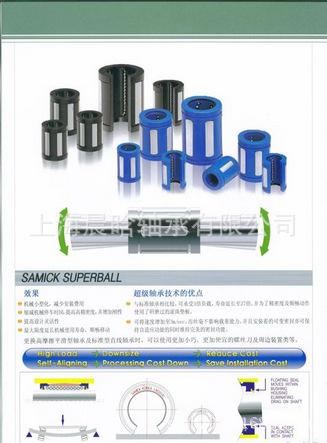

Detalhes do produto
O texto nas imagens pode ser traduzido

Aviso Legal: Nossa empresa vende produtos online e offline. Por favor, pergunte sobre o preço e o prazo de entrega antes de comprar.

Por favor, perdoe-me por qualquer inconveniente. Se você não puder aceitá-lo, por favor, não faça lances.

Declaração: a empresa que comercializa a linha ao mesmo tempo, as mercadorias devem primeiro consultar e entregar novamente

Pat. Para lhe trazer inconveniência. Se não puder aceitar, por favor, não atire.











Instruções de instalação para rolamentos lineares SAMICK
data de lançamento 2018-06
As tolerâncias recomendadas para os furos de alojamento dos rolamentos lineares SAMICK estão listadas na Tabela 7. O caso padrão é um ajuste de transição, mas se a folga não for considerada, um ajuste de interferência também pode ser usado.
Tipo Tipo
Ajuste de transição de precisão do modelo ajuste de interferência
LM Alta Precisão (H) H7 J7
LME - H7 K6,J6
LMF/FP
LMK/KP
LMH/HP
LM_L
LMF/FP_L
LKM/KP_L
LMH/HP_L
LMFM - H7 J7
Folga entre a luva e o eixo

A situação padrão quando rolamentos lineares e eixos lineares são combinados é o ajuste de transição. Se a folga não for considerada, o ajuste apertado também pode ser usado.
Tipo Eixo LM
Ajuste de transição de precisão do modelo Ajuste justo
LM Alta Precisão (H) f6, g6 h6
LME - h7 K6
LMF/FP
LMK/KP
LMH/HP
LM_L
LMF/FP_L
LKM/KP_L
LMH/HP_L
LMFM - f6,g6 h6
A interferência não deve exceder os valores listados na tabela. A folga do eixo dos tipos SC, SCW e SCV é a mesma dos de alta qualidade.
Folga radial permitida (㎛)
Tipo/Dr. 5 6 8S 8 10 12 13 16 20 25 30 35 40 50 60
LM(㎛) -3 -5 -5 -5 -5 -5 -7 -7 -9 -9 -9 -13 -13 -13 -16
LME(㎛) -5 -5 -7 -7 -9 -9 -9 -13 -13 -16
fixo

A força de aperto axial não é muito grande durante a instalação, mas isso não significa que seja necessária apenas a força necessária para a conexão.
Tipo padrão

Os possíveis métodos de instalação são mostrados nas Figuras 8 e 9. Os rolamentos lineares podem ser fixados usando anéis de localização ou placas de pressão.

Instalação do anel de localização

As dimensões dos anéis de localização usados para fixar rolamentos lineares SAMICK tipo LM são mostradas na tabela abaixo.
Anel de localização do modelo (mm)
Diâmetro externo (eixo) Diâmetro interno (furo)
Rolo de agulha tipo CRolo de agulha tipo C
LM 5 10 10 10 10
LM 6 12 12 12 12
LM 8 - 15 15 15
LM 8S - 15 15 15
LM 10 19 19 19 19
LM 12 21 21 21 21
LM 13 23 22 23 -
LM 16 28 - 28 28
LM 20 32 - 32 32
LM 25 40 40 40 40
LM 30 45 45 45 45
LM 35 52 52 52 52
LM 40 - 60 60 60
LM 50 - 80 80 80
LM 60 - 90 90 90

Observação: os dados na tabela são aplicáveis aos tipos LM e LM-L.
Instalação de parafuso

A Figura 10 mostra que o método de fixação do rolamento linear com um parafuso de ajuste causará deformação do anel externo e deve ser evitado.

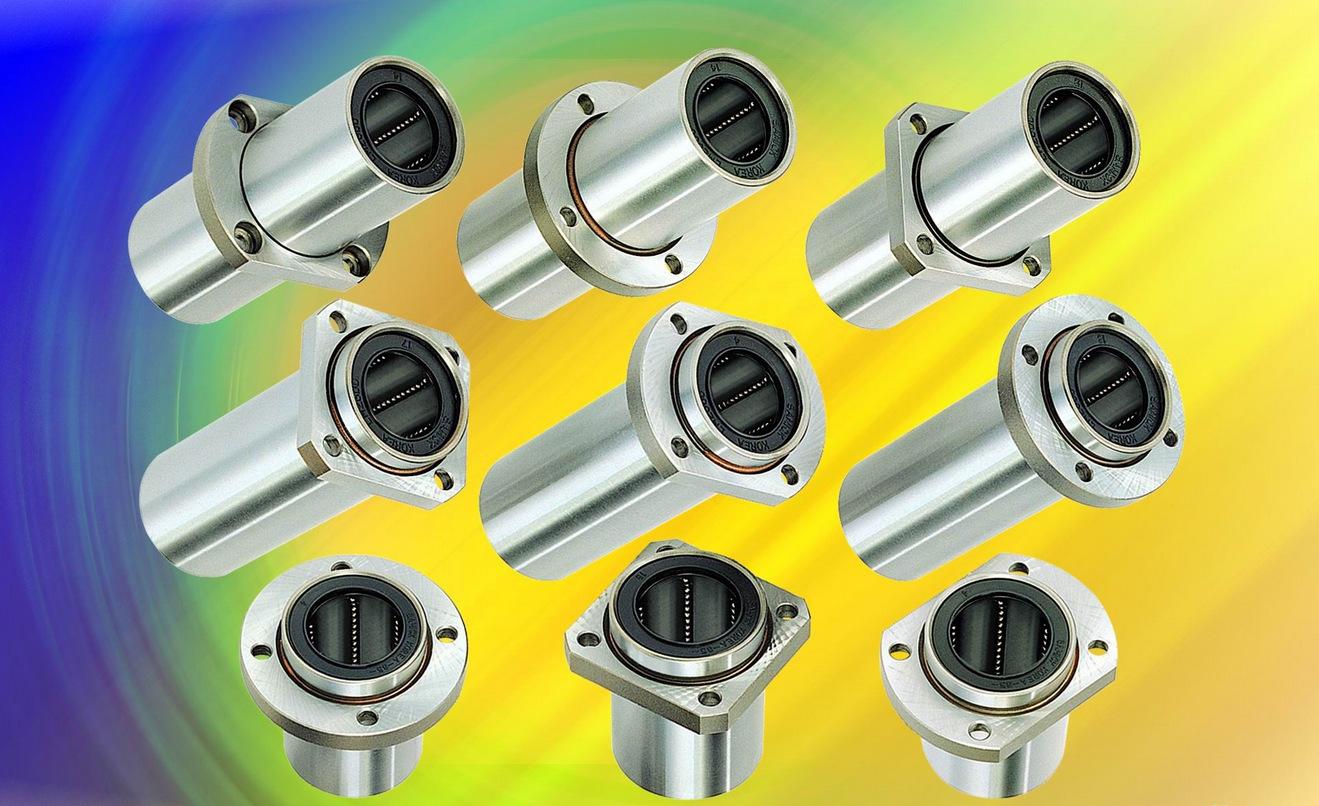

Tipo de flange

Ao instalar rolamentos LMF, LMK, LMH, você só precisa apertar o flange com parafusos.
Nota: As tolerâncias geométricas precisam ser consideradas ao montar com uma jaqueta

Instalação de rolamento ajustável (AJ)

O uso de um assento de rolamento ajustável permite o ajuste da folga entre o rolamento ajustável e o eixo óptico. Nesse caso, a posição da ranhura do rolamento linear deve estar em um ângulo de 90 graus em relação à posição da ranhura do assento do rolamento para equilibrar a deformação radial. Veja a Figura 12.

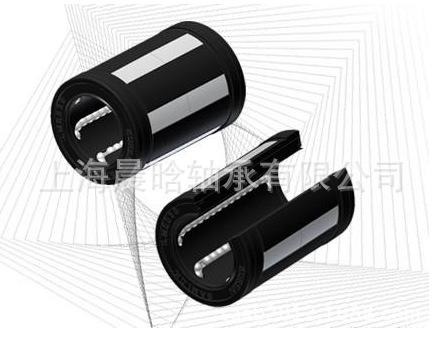

Instalação de tipo aberto

Rolamentos abertos também podem ser montados usando alojamentos ajustáveis, conforme mostrado na Figura 13. Normalmente, uma pré-carga mais leve pode ser aplicada.

Instalação do suporte do eixo

O suporte do eixo (SK) é fixado à bancada por parafusos, e o eixo óptico é fixado por parafusos de fixação.

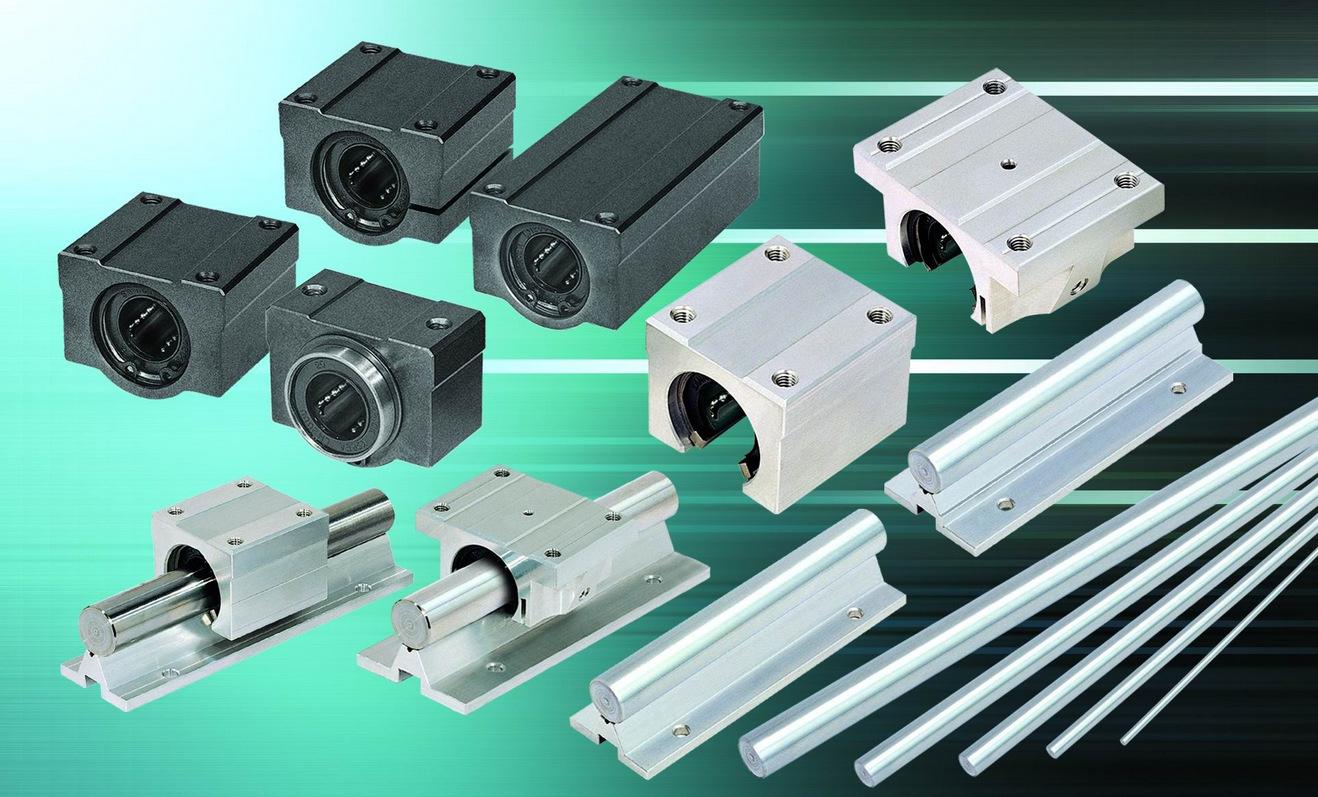

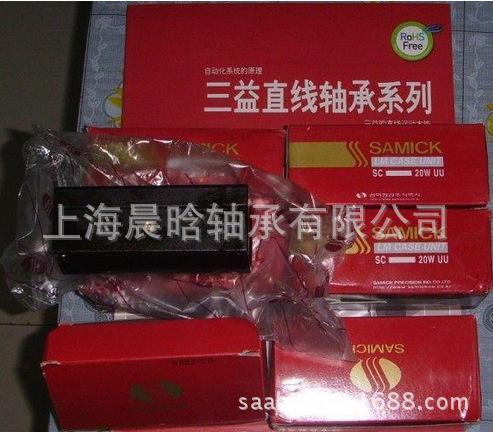

Instalação tipo SC

As unidades de caixa do tipo SC, SCW e SCV podem ser instaladas por cima e por baixo com parafusos, e podem ser instaladas no menor tempo possível.
