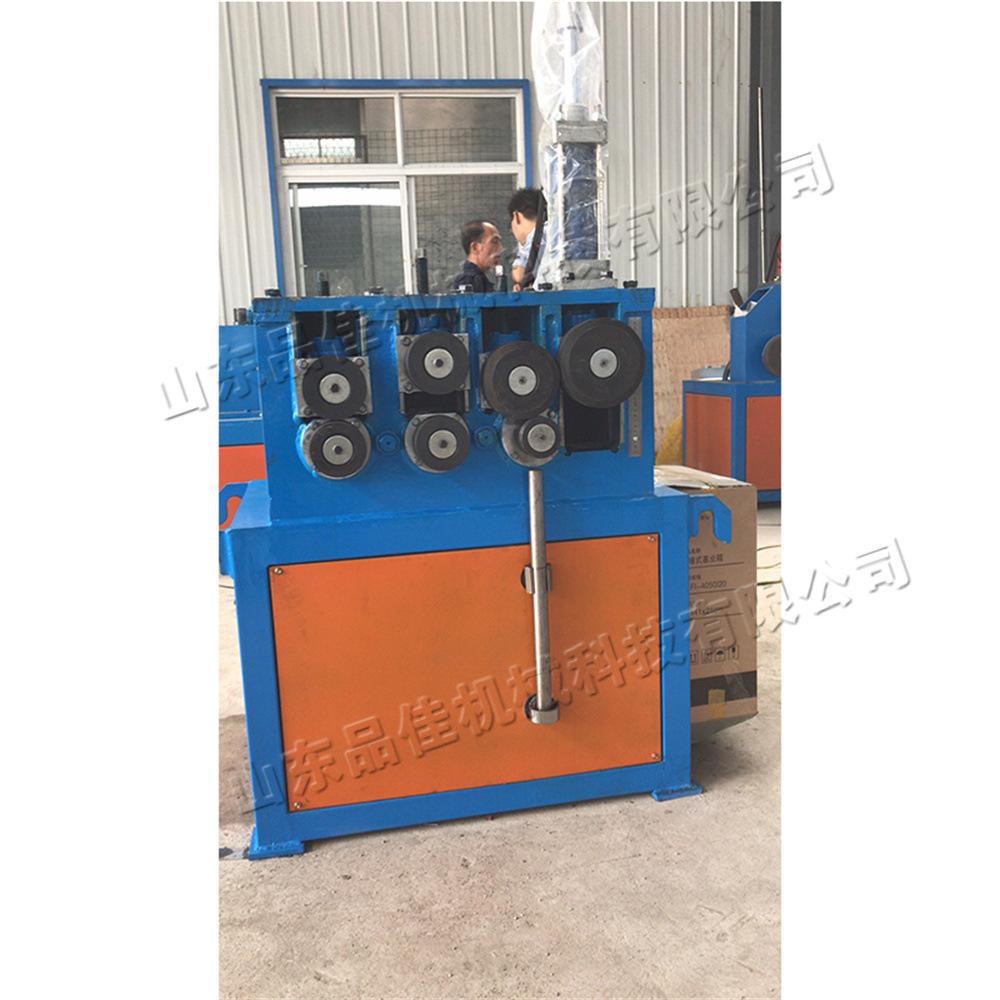

Máquina de enrolamento automático de tubos de perfil CNC, máquina de conformação a frio de aço plano e redondo, máquina de dobra de tubos espirais de metal
Principais usos e escopo de aplicação:
A máquina de bobina K-25/30/45/75 é um tipo de equipamento usado para dobrar bobinas de evaporadores, trocadores de calor, etc. Ela pode dobrar tubos de metal em formas simples, de arco ou espirais de pequeno diâmetro sem alterar as características da seção transversal. É amplamente usada em evaporadores, trocadores de calor, petróleo, indústria química, energia hidrelétrica, estruturas metálicas e indústrias de fabricação de máquinas. Ela tem uma estrutura razoável, tamanho pequeno, fácil operação e manutenção e uso confiável.
Parâmetros do produto:
Dimensões: comprimento, largura e altura 1800*1600*1700mm, peso 3,2T, potência do motor principal 7,5Kw, motor hidráulico 3kw
Diâmetro máximo da bobina 76×6mm
|
modelo Parâmetros técnicos |
25 |
30 |
45 |
75 |
|
|
Módulo de flexão máxima do perfil Cm3 |
1 |
5 |
12 |
21 |
|
|
Velocidade de flexão r/min |
5.6 |
5.6 |
5,0 |
2.8 |
|
|
Limite de rendimento do perfil MPa |
345 |
345 |
345 |
345 |
|
|
Impulso do cilindro T |
Manual |
8 |
18 |
25 |
|
|
Aço redondo |
Maior modelo de seção transversal |
18 |
F25 |
38 |
48 |
|
Raio mínimo de curvatura mm |
30 |
50 |
80 |
100 |
|
|
Dobramento de aço plano |
Maior modelo de seção transversal |
5×30 |
6×30 |
12x70 |
25x80 |
|
Raio mínimo de curvatura mm |
90 |
90 |
150 |
150 |
|
|
tubo redondo |
Maior modelo de seção transversal |
Ø25×2 |
Ф32×3 |
45x5 |
76x6 |
|
Raio mínimo de curvatura mm |
65 |
80 |
115 |
190 |
|
|
Modelo de menor seção transversal |
Ø8×1,5 |
Ф6×1 |
20x1,5 |
20x1,5 |
|
|
Raio mínimo de curvatura mm |
30 |
30 |
60 |
80 |
|
|
tubo quadrado |
Maior modelo de seção transversal |
25×25×2,5 |
30×30×2,5 |
50x50x6 |
80x80x6 |
|
Raio mínimo de curvatura mm |
150 |
150 |
250 |
300 |
|
|
Modelo de menor seção transversal |
10×2 |
10×2 |
20x2 |
20x2 |
|
|
Raio mínimo de curvatura mm |
40 |
40 |
60 |
80 |
|
