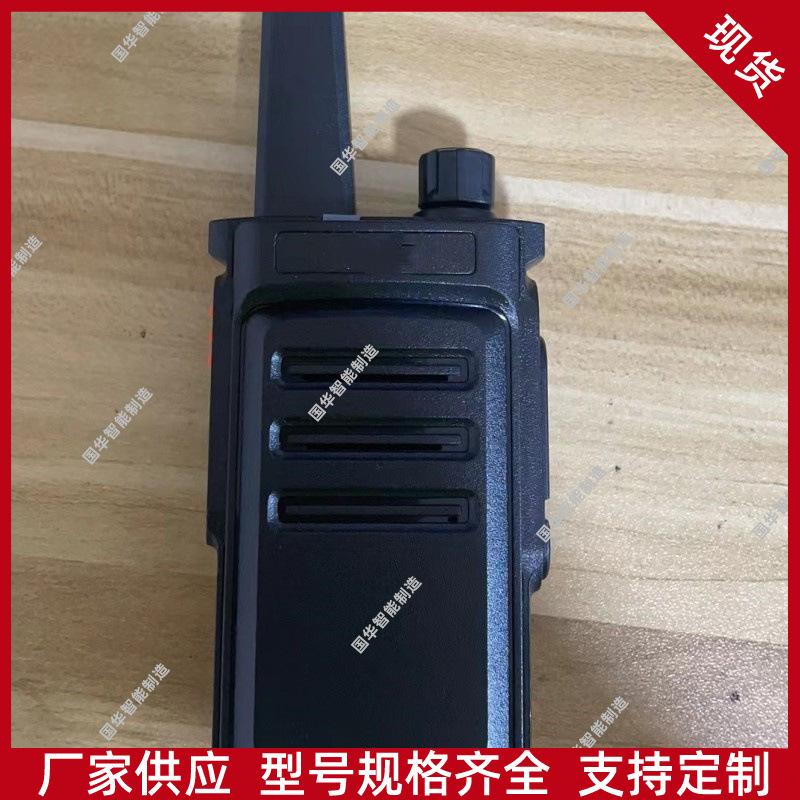

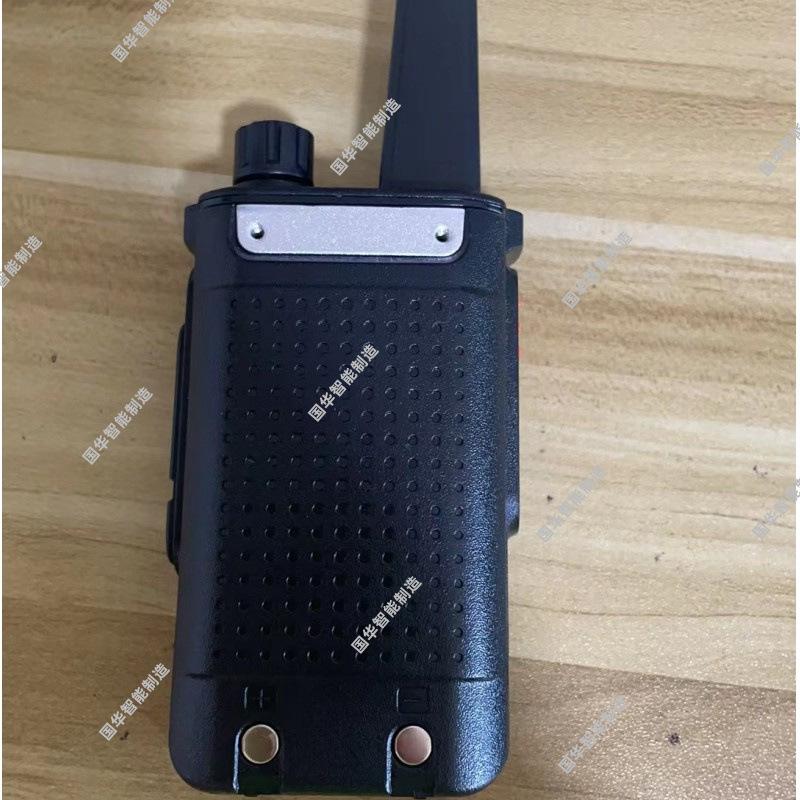

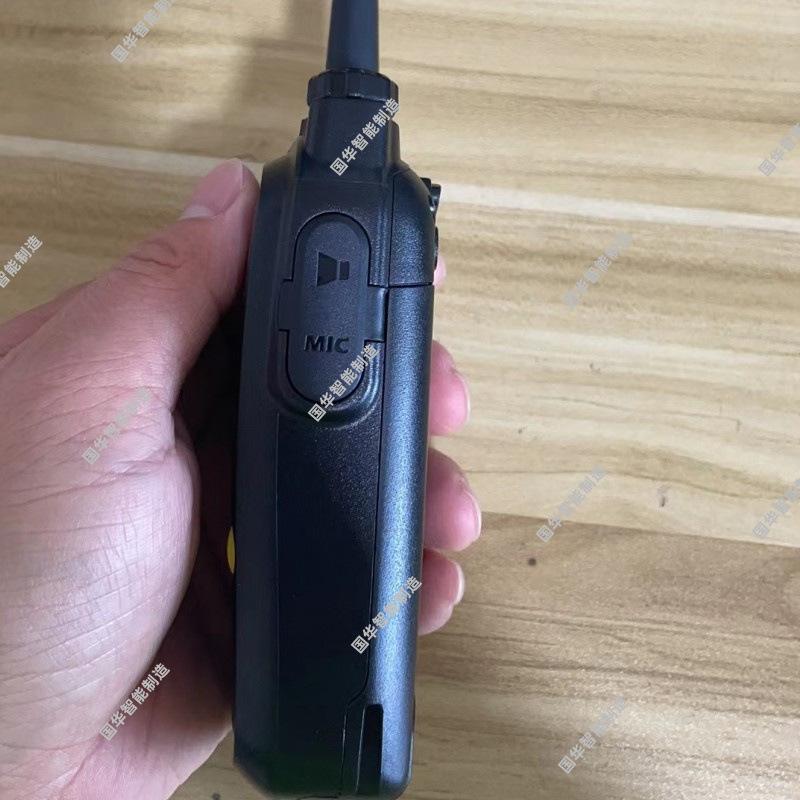

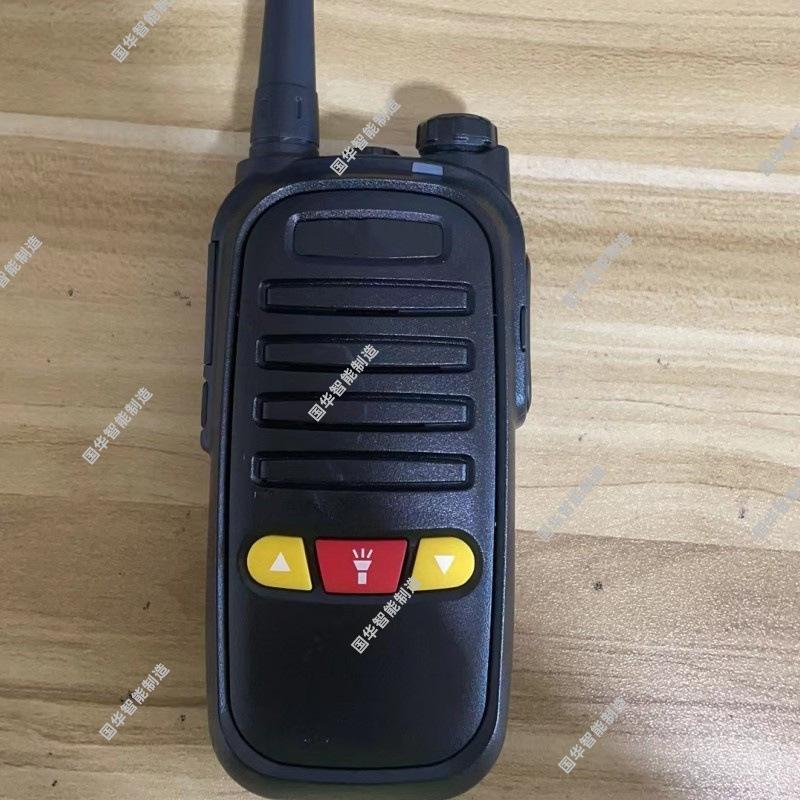

Walkie-talkies podem ser usados para conversas sem suporte de rede e sem custos telefônicos. São adequados para conversas relativamente fixas e frequentes. São compostos por um gabinete, um host, uma bateria, um clipe para cinto, um carregador e uma antena. Existem três tipos de walkie-talkies: analógicos, digitais e IP.
O princípio de funcionamento do intercomunicador é o seguinte:
1. Parte transmissora: O circuito de fase bloqueada e o oscilador controlado por tensão (VCO) geram o sinal portador de RF transmitido, que é amplificado por buffer, excitação e amplificador de potência para gerar a potência de RF nominal. Ele passa pelo filtro passa-baixa da antena para suprimir os componentes harmônicos e, em seguida, é transmitido pela antena.
2. Parte receptora: A parte receptora mistura o sinal amplificado da radiofrequência com o primeiro sinal do oscilador local do circuito sintetizador de frequência em malha de bloqueio de fase no primeiro mixer e gera um primeiro sinal de frequência intermediária. O primeiro sinal de frequência intermediária é posteriormente eliminado pelo filtro de cristal. O primeiro sinal de frequência intermediária filtrado entra no chip de processamento de frequência intermediária e é novamente misturado com o segundo sinal do oscilador local para gerar o segundo sinal de frequência intermediária. O segundo sinal de frequência intermediária é amplificado e demodulado após filtrar sinais espúrios inúteis por meio de um filtro cerâmico para gerar um sinal de áudio. O sinal de áudio entra no circuito de controle de volume e no amplificador de potência por meio de amplificação, filtro passa-banda, de-ênfase e outros circuitos para acionar o alto-falante e obter as informações necessárias.
3. Sinal de modulação e circuito de modulação: A voz humana é convertida em sinal elétrico de áudio por meio do microfone
4. Processamento de Sinalização: A CPU gera sinais CTCSS/CDCSS, que são amplificados e ajustados, e então entram no oscilador controlado por tensão para modulação. Uma parte do sinal de baixa frequência obtido após receber a demodulação é amplificada e filtrada pelo filtro passa-banda de subáudio, e então entra na CPU, onde é comparada com o valor predefinido, e o resultado é usado para controlar a saída do amplificador de potência de áudio e do alto-falante. Ou seja, se for igual ao valor predefinido, o alto-falante é ligado, e se for diferente, o alto-falante é desligado.
O alcance de uma chamada de um dispositivo portátil em um ambiente plano, aberto e sem barreiras pode chegar a 6 quilômetros, mas a transmissão de ondas de rádio será afetada por obstáculos (como prédios e árvores); da mesma forma, alguns fatores externos frequentemente enfraquecem o sinal de chamada, e o alcance da chamada também mudará de acordo. Com suporte de rede, o alcance da chamada do walkie-talkie pode chegar a dezenas de quilômetros. Os fatores que afetam o alcance da chamada e o efeito do walkie-talkie são os seguintes:
1. Parâmetros do sistema: Quanto maior a potência de saída do transmissor, maior a cobertura do sinal transmitido. Quanto maior a sensibilidade de recepção do dispositivo de comunicação, maior a distância de comunicação. O ganho da antena. Quando a antena é combinada com o dispositivo, geralmente, a altura da antena aumenta e a capacidade de recepção ou transmissão é aprimorada. A antena usada em walkie-talkies portáteis é geralmente uma antena helicoidal, que possui largura de banda e ganho menores do que outros tipos de antenas e é mais facilmente afetada pelo corpo humano.
2. Fatores ambientais: Os fatores ambientais incluem principalmente caminhos, densidade de árvores, interferência eletromagnética ambiental, construções, condições climáticas e diferenças de terreno. Esses fatores e alguns outros parâmetros afetam diretamente a intensidade e a cobertura do sinal.
3. Outros fatores de influência: Bateria insuficiente. Quando a bateria é insuficiente, a qualidade da chamada se deteriora. Em casos graves, ocorrerá ruído, afetando o funcionamento normal das chamadas. Correspondência de antenas. A qualidade do som depende principalmente dos circuitos de pré-ênfase e de-ênfase, bem como dos circuitos de processamento de voz mais avançados, como a aplicação de circuitos de compressão e expansão de voz e circuitos de expansão de baixo nível, que têm um bom efeito na fidelidade da voz. Os fatores que afetam a distância e o efeito das chamadas de intercomunicação também estão relacionados à estação do ano, sendo o verão melhor que o inverno.
