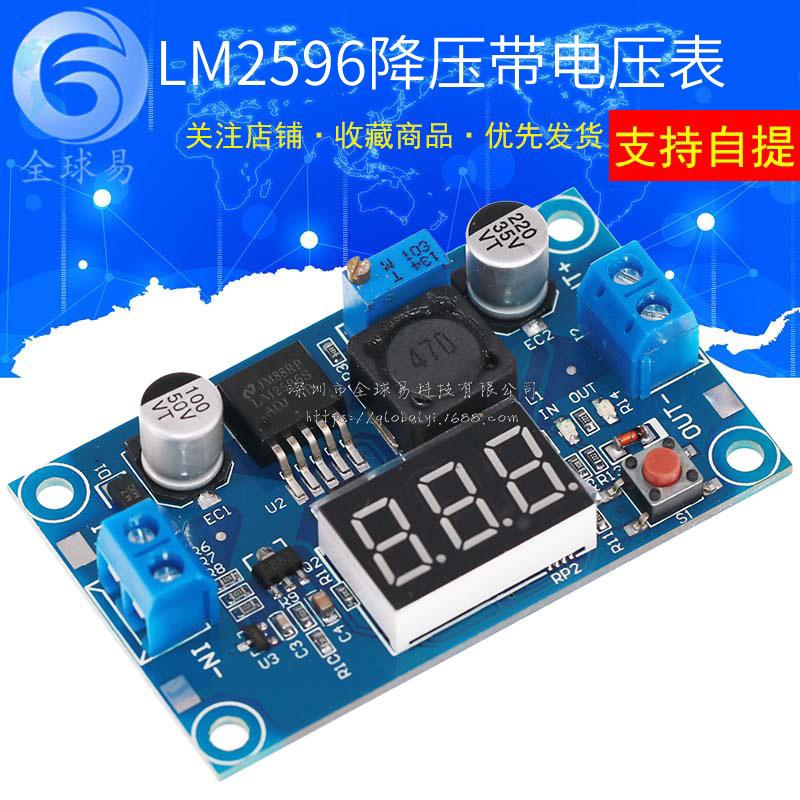

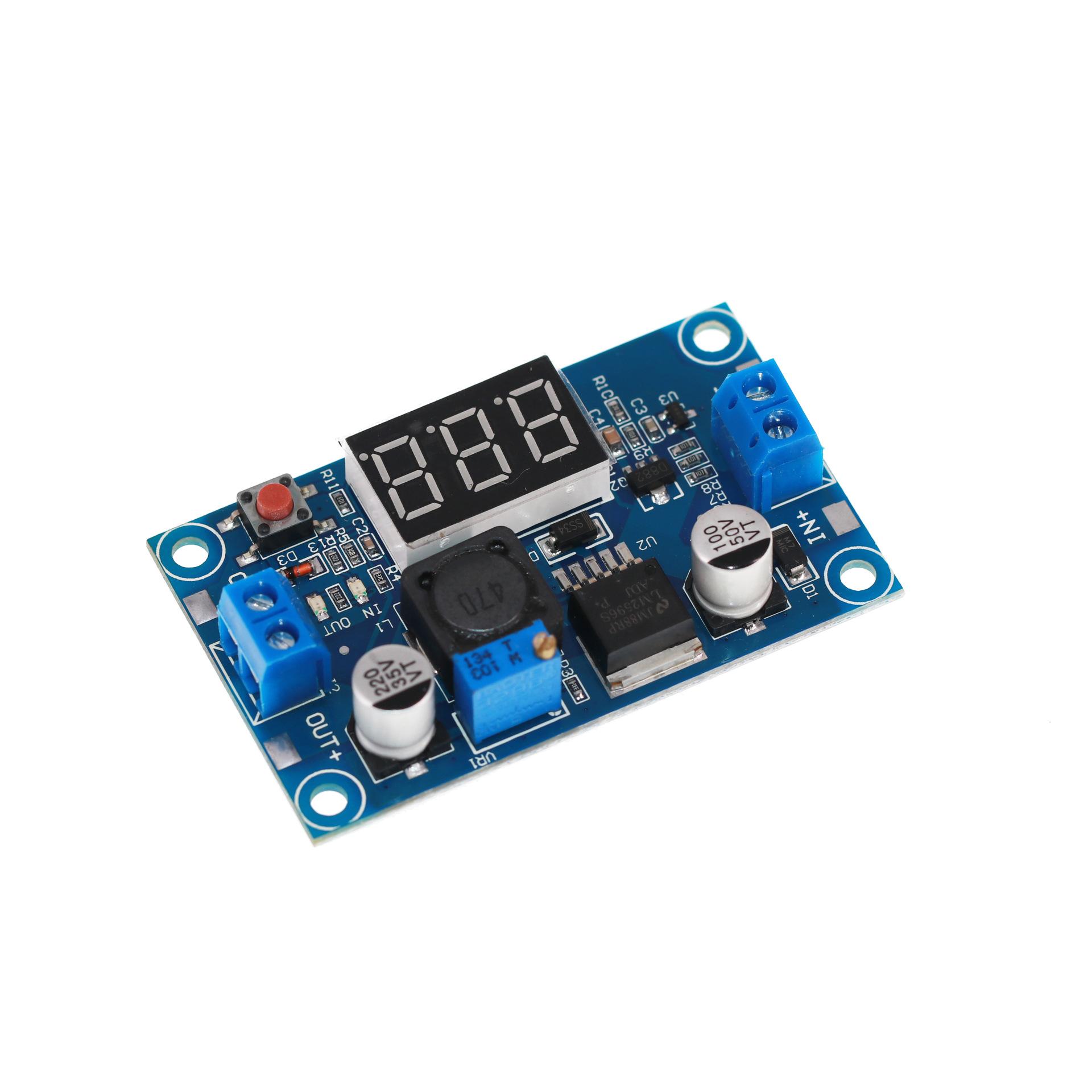

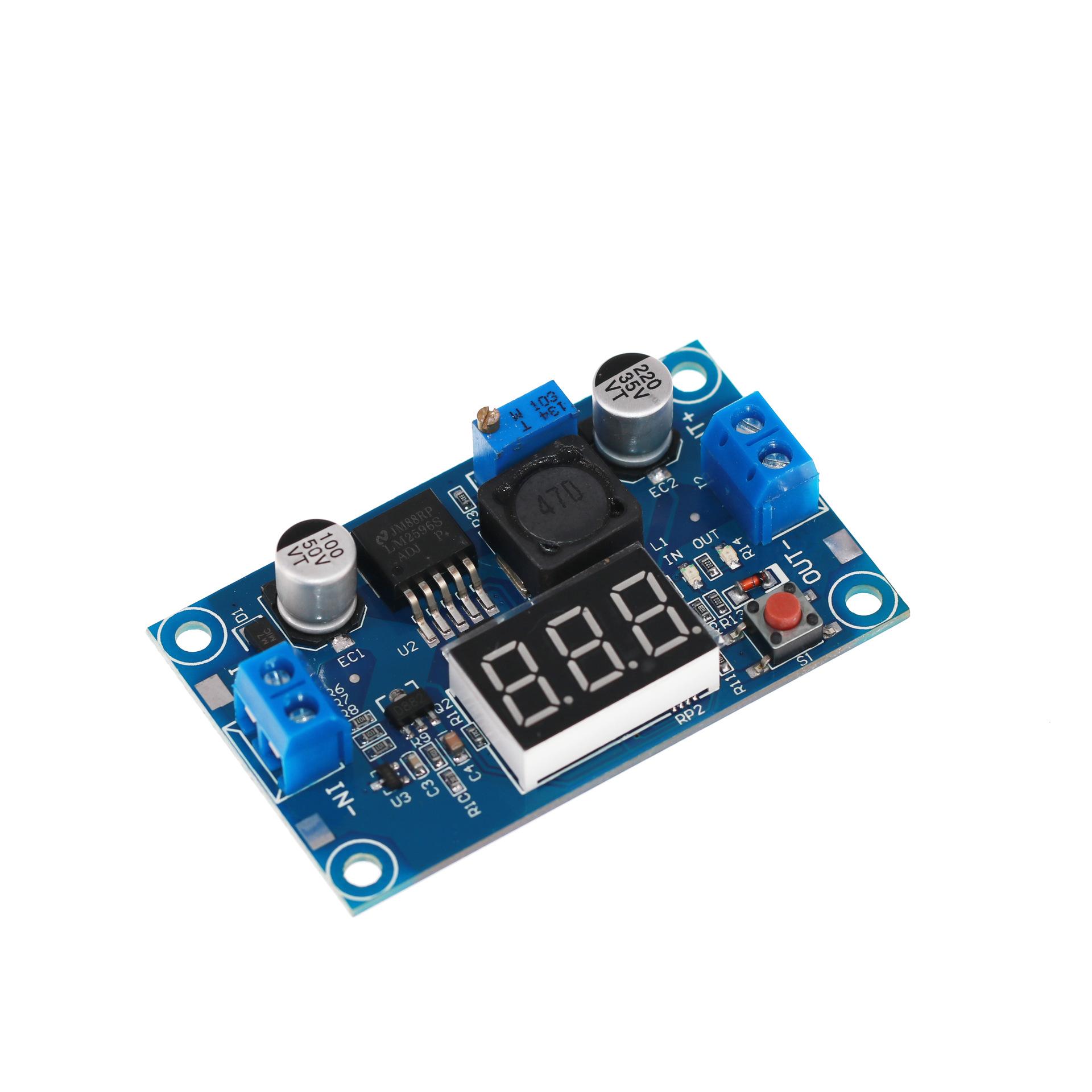

Módulo redutor ajustável DC-DC LM2596 com display de voltímetro

Módulo redutor ajustável DC-DC LM2596 com display de voltímetro e calibração de precisão de tensão

Para criar a melhor relação preço/desempenho entre produtos similares, criamos o LM2596 com módulo de display digital!!!

Os módulos LM2596 disponíveis no mercado não possuem proteção contra curto-circuito na saída. Uma vez que a saída entre em curto-circuito, o módulo será danificado imediatamente, e a capacidade de saída de corrente é inferior a 1,8 A. Este módulo utiliza o LM2596 original, com chip grande, superfície fosca, proteção contra curto-circuito na saída e uma alta corrente de 3 A.

Destaques do módulo:

1. Preço confortável, design inteligente e fácil de usar e excelente custo-benefício!

2. Voltímetro integrado, o voltímetro pode ser autocalibrado, não haverá problema de o voltímetro não estar correto!

Desempenho e recursos do módulo:

● Com visor de voltímetro e autocalibração. Adotando um microprocessador de voltagem mais avançado, o erro do voltímetro é de ±0,05V e a faixa é de 0 a 40V. (Para garantir a precisão do voltímetro, certifique-se de que a tensão de entrada esteja acima de 4,5V)

● Toque no botão para alternar entre a medição de tensão de entrada ou saída. Uma luz indicadora mostrará qual tensão está sendo medida e as configurações serão salvas mesmo se a energia for desligada e ligada novamente.

●O voltímetro pode ser desligado simplesmente tocando no botão à esquerda quando não for necessário.

●Com blocos de terminais, é fácil de usar mesmo sem ferro de solda, e os pontos de conexão do fio de solda são reservados.

●Tensão de entrada 4,0~40V. (A tensão de entrada deve ser 1,5V maior que a tensão de saída)

● Faixa de tensão de saída ajustável de 1,25 V a 37 V continuamente ajustável. (A tensão de entrada deve ser 1,5 V maior que a tensão de saída)

● A corrente de saída é de 3 A, recomenda-se o uso dentro de 2,0 A. Correntes altas requerem maior dissipação de calor.

●A potência de saída é de 20 W. Se exceder 15 W, aumente a dissipação de calor.

●Alta eficiência de conversão, com média de 88% (a eficiência está relacionada à tensão de entrada e saída, corrente e diferença de tensão)

●Com proteção de conexão reversa, sem queimaduras durante a conexão reversa

●Com proteção contra superaquecimento e função de proteção contra curto-circuito

●Tamanho: 6,1*3,4*12 cm (comprimento*largura*altura)

Peso: 22g

Escopo de aplicação:

Este módulo pode ser usado no campo de redução onde a tensão de entrada é maior que a tensão de saída, como baterias, transformadores de potência, fontes de alimentação reguladas ajustáveis ​​DIY, fontes de alimentação para notebooks montados em veículos de 24V, redução de equipamentos industriais, 12V a 3,3V, 12V a 5V, 24V a 5V, 24V a 12V, 36V a 24V, etc.

Método de autocalibração do voltímetro integrado:

1. Quando o voltímetro de bordo exibir a tensão de saída, pressione e segure o botão direito por 2 segundos e depois solte-o. O voltímetro e o indicador de tensão de saída "OUT" piscarão simultaneamente, e o modo de ajuste da tensão de saída será ativado. Da mesma forma, quando o voltímetro exibir a tensão de entrada, pressione e segure o botão direito por 2 segundos e depois solte-o. O voltímetro e o indicador de tensão de entrada "IN" piscarão simultaneamente, e o modo de ajuste da tensão de entrada será ativado.

2. Toque no botão direito para aumentar a voltagem em uma unidade, e toque no botão esquerdo para diminuir a voltagem em uma unidade. Como o valor de voltagem de uma unidade é menor que 0,1 V, você precisa pressionar o botão de 1 a 5 vezes em sucessão para ver o medidor de voltagem mudar em 0,1 V. O número específico de pressionamentos consecutivos depende do valor de voltagem exibido atual. Quanto maior a voltagem exibida atual, menos vezes você pressiona o botão.

3. Após a conclusão do ajuste de tensão, pressione e segure o botão direito por 2 segundos e depois solte-o. Nesse momento, você pode sair do modo de calibração de tensão e todas as configurações de parâmetros serão salvas automaticamente quando a energia for desligada.

Nota: Com este método de ajuste, você só precisa calibrar uma vez para obter o valor de tensão em toda a faixa de tensão. Esta função é projetada para atender aos seus requisitos de precisão mais altos, então sinta-se à vontade para usá-la.
