Módulo receptor de controle remoto sem fio de aprendizagem 5V receptor de 4 canais RXC6 super-heteródino aprendizagem 433MSensibilidade de recepção atinge -110dBm; Dimensões: 28×12,5×5,00 (mm); Faixa de tensão de entrada da fonte de alimentação: 3,3V-5,5V; Frequência de operação: 433MHz; Modo de saída: Momentâneo, auto-travamento, intertravamento podem ser comutados livremente

Descrição do produto:

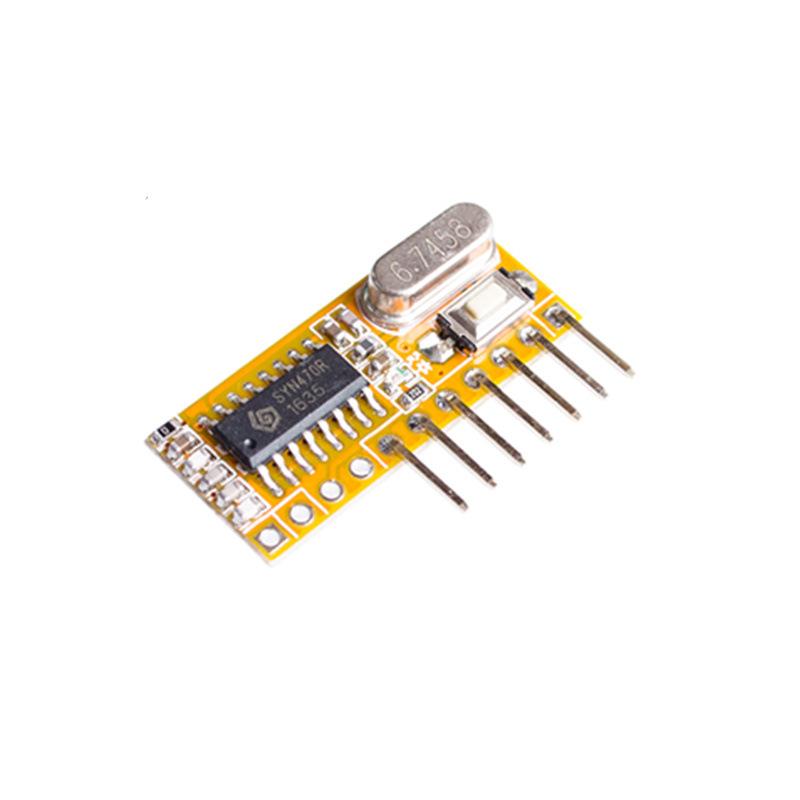

RX-C6Módulo receptor sem fio super-heteródino com código de aprendizagem de decodificação, é um módulo receptor de banda ISM econômico. Com alta sensibilidade de recepção e baixo preço, alguns produtos de baixo custo podem se livrar da limitação de usar módulos super-regenerativos por razões de preço, o que melhora a estabilidade e confiabilidade de produtos sem fio de baixo custo, melhora a qualidade e imagem dos produtos e fortalece a competitividade do produto. Nenhum circuito externo é necessário para obter entrada de sinal sem fio para saída de sinal de dados. Com circuito de decodificação de dados integrado, o desenvolvimento de produtos sem fio pode ser facilmente realizado. O modo de saída é ajustável em pulso, auto-travamento e intertravamento para se adaptar a diferentes usuários. Ele usa o método de correspondência de código para emparelhar o controle remoto e pode ser inserido.2260, 2262, 2240, 1527, etc.Controle remoto multi-chip, fácil de parear.

Características do produto:

(1)A sensibilidade de recepção atinge -110dBm; (2) Frequência de operação: 433MHz(3) Faixa de entrada de tensão de alimentação: 3,3 V-5,5 V;

(4) Baixo consumo de energia, 5,0V @ 433,92MHz, 3,8-4,1mA

; Taxa de transferência de dados sustentada até 2,4K (codificação Manchester)

(5) Boa seletividade e capacidade de supressão de radiação dispersa, fácil aprovação na certificação internacional CE/Fcc;

(6) Boa capacidade de supressão de radiação do oscilador local, vários módulos receptores podem trabalhar juntos (ou seja, envio único e recebimento múltiplo) sem interferir um no outro, e usá-los juntos não afeta a distância de recebimento.

(7) Faixa de temperatura: -30-85℃, pode funcionar normalmente mesmo em temperaturas ambientes adversas;

(8) 28×12,5×5,00 (mm)。

Descrição do Pin:

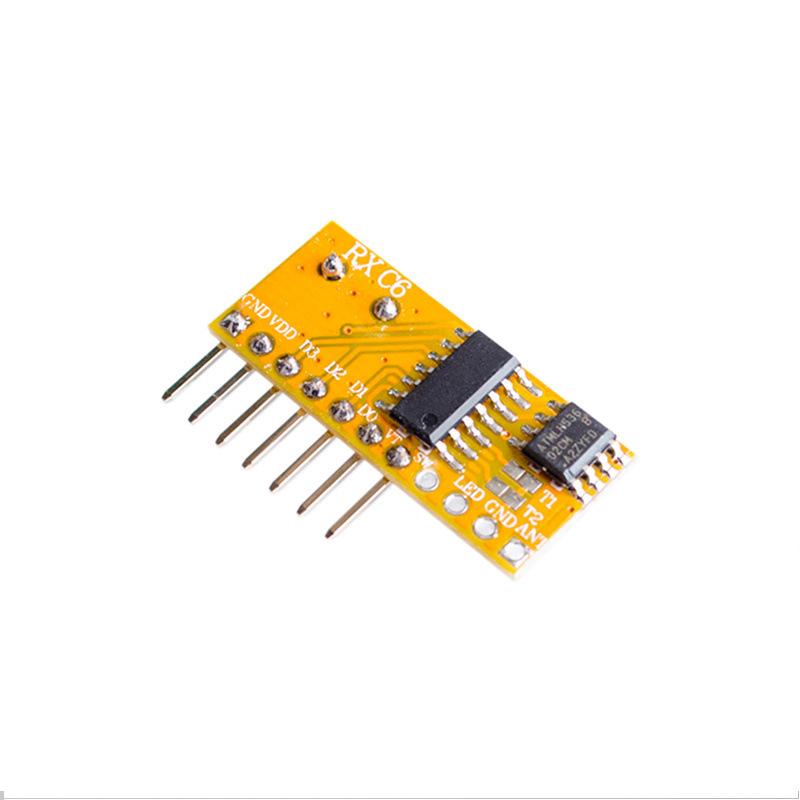

Da esquerda para a direita ANT, GND, LED, SW, VT, D0, D1, D2, D3, VDD, GND

(10)método de saída:apontarTravamento gradual, autotravamento e intertravamento opcionais；

1.padrão(T2, T1 estão suspensos)Está no modo jog, há um sinal de entrada válido, o sinal de saída correspondente é emitido, e a saída para automaticamente quando não há sinal válido.

2A parte traseira da placa (T2 aterrado, T1 suspenso) está em modo de autotravamento,Há um sinal de entrada válido, a saída correspondente O estado do sinal é invertido, o nível alto de saída anterior torna-se nível baixo e vice-versa.

3.A parte traseira da placa (T2 flutuante, T1 aterrado) está no modo de intertravamento,Há um sinal de entrada válido, a saída correspondente Saída de sinal, os outros estão desligados. Indicação de sinal: quando há uma entrada de sinal válida,VT produz nível alto, e após o sinal efetivo desaparecer, VT produz nível baixo.

Método de codificação:

cachorroMantenha pressionado o botão de aprendizado por 2 segundos.estudarluz indicadoraAcenda, significa que entrou no estado de aprendizagem; solte o botão de aprendizagem e pressione qualquer-individualO indicador chave pisca4Aprendizagem bem-sucedida, e sair do modo de aprendizado.

Método de limpeza:

Pressione e segure o botão de aprendizado,luz indicadorareuniãoSempre, pressione e segure por cerca deA luz indicadora apaga após 8 segundos.Indica que todos os códigos foram apagadossucesso。

Escopo de aplicação:

(1) Entrada remota sem chave (RKE); (2) Abridor de porta remoto; (3) Alarme de segurança sem fio; (4) Máquina de cortina remota; (5) Controlador industrial sem fio; (6) Transmissão de dados sem fio.
