descrever:
ULN2003 é um conjunto de transistores compostos de alta tensão e alta corrente, composto por sete transistores compostos NPN de silício.
O ULN2003 também integra um diodo para eliminar a força eletromotriz traseira da bobina, que pode ser usada para acionar o relé. É um pacote de 16 pinos de duas fileiras, matriz de transistor NPN, tensão máxima de acionamento = 50 V, corrente = 500 mA, tensão de entrada = 5 V, adequado para TTL COMS, e o circuito de acionamento é composto de tubo Darlington. O ULN é um IC de tubo Darlington integrado, e também integra um diodo para eliminar a força eletromotriz traseira da bobina. Seu terminal de saída permite uma corrente de 200 mA, uma queda de tensão de saturação VCE de cerca de 1 V e uma tensão de resistência BVCEO de cerca de 36 V. A carga externa da porta de saída do usuário pode ser estimada com base nos parâmetros acima. Ele adota saída de coletor aberto e tem uma grande corrente de saída, para que possa acionar diretamente relés ou relés sólidos, e também pode acionar diretamente lâmpadas de baixa tensão. Geralmente, quando o microcontrolador aciona o ULN2003, um resistor pull-up de 2K é mais apropriado. Ao mesmo tempo, o pino COM deve ser deixado flutuando ou conectado à fonte de alimentação.
ULN2003 é um circuito NOT gate, que contém 7 unidades. A corrente máxima de condução de cada unidade pode atingir 350mA, e o 9º pino pode ser deixado flutuando.
Por exemplo, se o pino 1 for para entrada e o pino 16 for para saída, sua carga deverá ser conectada entre VCC e o pino 16, e o pino 9 não será necessário.

Os recursos são os seguintes:
Cada par de Darlingtons do ULN2003 é conectado em série com um resistor de base de 2,7 K. Em uma tensão operacional de 5 V, ele pode ser conectado diretamente a circuitos TTL e CMOS, e pode processar diretamente dados que originalmente exigiam buffers lógicos padrão para processar.
O ULN2003 tem alta tensão operacional, grande corrente operacional, corrente de dissipação de até 500 mA e pode suportar tensão de 50 V no estado desligado. A saída também pode funcionar em paralelo em alta corrente de carga.

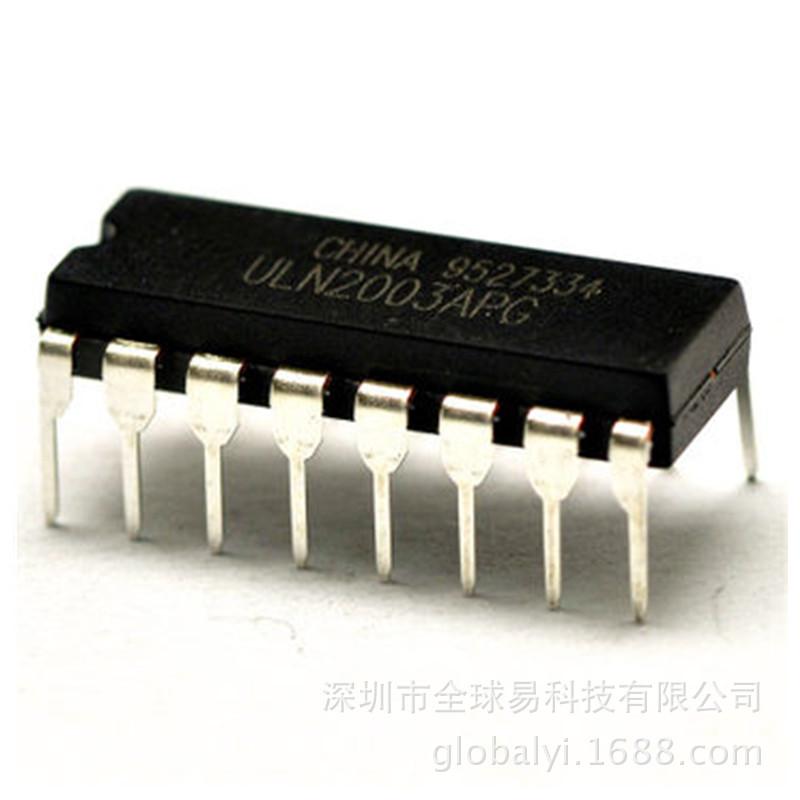

O ULN2003 está disponível em embalagem plástica DIP-16 ou SOP-16.

Introdução ao pino do chip ULN2003
Pino 1: Terminal de entrada de pulso da CPU, a porta corresponde a um terminal de saída de sinal.
Pino 2: Terminal de entrada de pulso da CPU.
Pino 3: Terminal de entrada de pulso da CPU.
Pino 4: Terminal de entrada de pulso da CPU.
Pino 5: Terminal de entrada de pulso da CPU.
Pino 6: Terminal de entrada de pulso da CPU.
Pino 7: Terminal de entrada de pulso da CPU.
Pino 8: Terra.
Pino 9: Este pino é o terminal comum dos eletrodos negativos dos 7 diodos internos de roda livre. Os eletrodos positivos de cada diodo são conectados aos coletores de cada tubo Darlington. Quando usado para cargas indutivas, este pino é conectado ao eletrodo positivo da fonte de alimentação da carga para obter a roda livre. Se este pino for aterrado, o coletor do tubo Darlington é realmente conectado ao terra.
Pino 10: Terminal de saída de sinal de pulso, correspondente ao terminal de entrada de sinal de 7 pinos.
Pino 11: Terminal de saída de sinal de pulso, correspondente ao terminal de entrada de sinal de 6 pinos.
Pino 12: Terminal de saída de sinal de pulso, correspondente ao terminal de entrada de sinal de 5 pinos.
Pino 13: Terminal de saída de sinal de pulso, correspondente ao terminal de entrada de sinal do pino 4.
Pino 14: Terminal de saída de sinal de pulso, correspondente ao terminal de entrada de sinal do pino 3.
Pino 15: Terminal de saída de sinal de pulso, correspondente ao terminal de entrada de sinal do pino 2.
Pino 16: Terminal de saída de sinal de pulso, correspondente ao terminal de entrada de sinal do pino 1.
