Introdução de produto da plataforma de perfuração rotativa hidráulica tipo coluna:

A perfuratriz rotativa hidráulica tipo coluna utiliza brocas de metal duro, diamante composto e hastes de perfuração em espiral com brocas de carvão para perfuração rotativa. Ele pode ser usado para perfuração avançada de detecção de gás e água em túneis rochosos e faces de mineração, com profundidade de perfuração de 50 a 70 metros. É equipado com pilares para sustentação e fixação dos trilhos guia e adota método de aperto superior. Uma placa de conexão ajustável em 360 graus é usada entre os trilhos-guia e as colunas para garantir ângulos de furo ajustáveis ​​em 360 graus.
A perfuratriz rotativa hidráulica tipo coluna adota mecanismo de transmissão hidráulica, que possui grande capacidade de perfuração, velocidade rápida, operação simples, operação estável e confiável e instalação móvel conveniente. O sistema de levantamento totalmente automático é estável e confiável, e a perfuração é precisa e de alta precisão. Controle hidráulico automático, velocidade infinitamente variável, operação simples e longa distância de controle remoto. A plataforma de perfuração tem as características de rápida velocidade de quebra de rocha, longa distância de perfuração, economia de tempo e mão de obra e alta eficiência de trabalho.
Escopo de aplicação da plataforma de perfuração rotativa hidráulica tipo coluna
A perfuratriz rotativa hidráulica tipo estrutura é adequada para furos de explosão superiores, furos de drenagem, furos de extração de gás, furos de cimentação, furos de exploração geotécnica e outros furos de engenharia. É adequado para vários veios de carvão e formações rochosas com sistema de solidez rochosa f≤10. A plataforma de perfuração pode fazer furos em qualquer faixa de azimute e inclinação especificada na tabela de parâmetros básicos. Ele pode ser equipado com vários formatos e especificações de ferramentas de perfuração para atender a diferentes requisitos de perfuração.
Características estruturais da plataforma de perfuração rotativa hidráulica tipo coluna

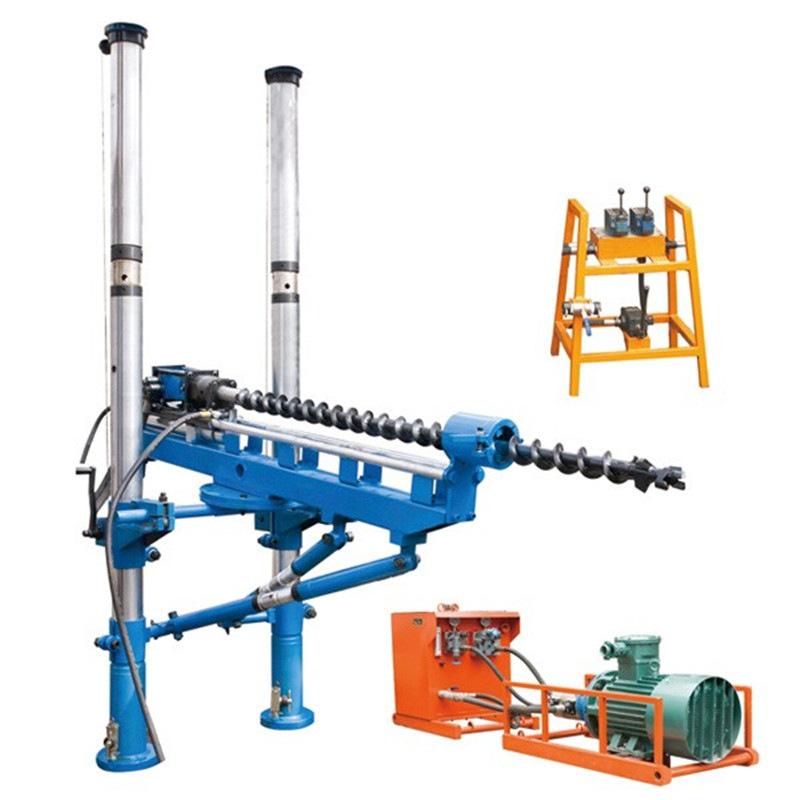

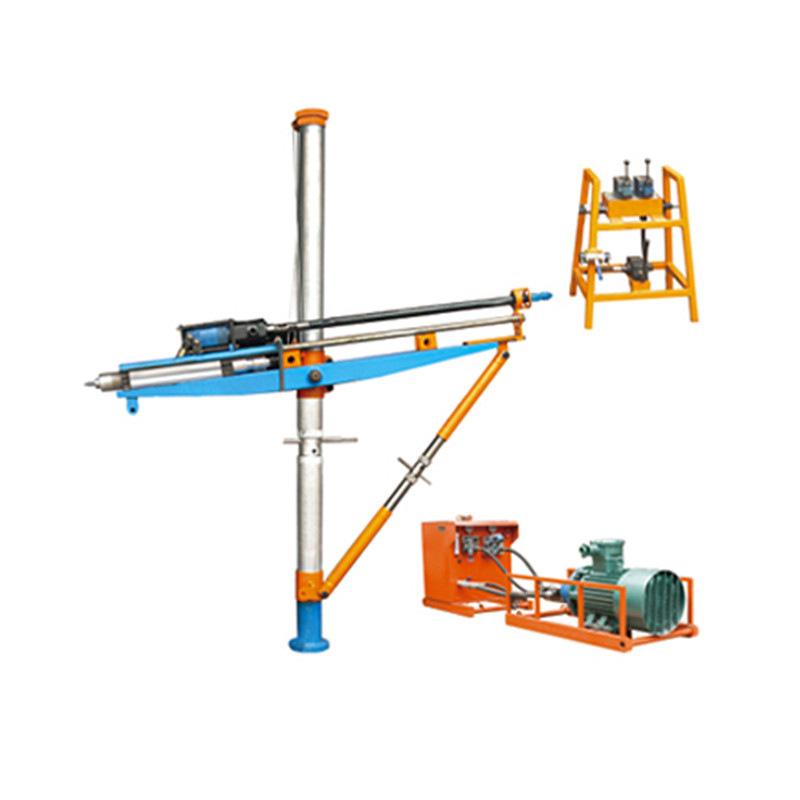

A plataforma de perfuração rotativa hidráulica tipo coluna é composta principalmente por uma estação de bombeamento, um motor principal, uma mesa de operação e ferramentas de perfuração, e é fácil de instalar, desmontar e mover. A estação de bombeamento aciona a bomba de óleo para girar através de um motor à prova de explosão, convertendo a energia elétrica em energia hidráulica (óleo de pressão) do circuito de óleo rotativo e do circuito de óleo de propulsão e, em seguida, transmite o óleo de pressão para o atuador hidráulico através do válvula unidirecional e o grupo de válvulas reversoras nela, de modo a realizar as diversas funções da plataforma de perfuração, que são simples e práticas de operar.
O projeto da estrutura é científico e razoável, pequeno em tamanho, leve, rápido de desmontar e fácil de usar. Sistema de levantamento totalmente automático, estável e firme, perfuração precisa e alta precisão. Controle hidráulico automático, mudança de velocidade contínua, operação simples e longa distância de controle remoto. A máquina principal ocupa uma área pequena, adapta-se a vários ambientes complexos e pode fazer furos de engenharia em várias direções e ângulos. A plataforma de perfuração possui alta velocidade de quebra de rocha, longa distância de perfuração, economiza tempo e esforço e possui alta eficiência de trabalho.
Parâmetros técnicos da plataforma de perfuração rotativa hidráulica tipo coluna
Torque nominal Nm >400
Velocidade nominal r/min >280
Taxa de fluxo nominal L/min 70
Força de propulsão kN 30
Posição de perfuração O—360° ±90°
Curso de propulsão mm 1080
Profundidade de perfuração m 220
Velocidade de perfuração Mm/min 400
Dureza da rocha f 10
Haste de perfuração adequada mm φ42—φ75
Altura de adaptação mm 4000
Altura mínima adaptável mm 1500
Pressão da água de lavagem Mpa 0,6—1,2
Diâmetro de perfuração mm φ50—φ153
Peso da máquina kg 170
