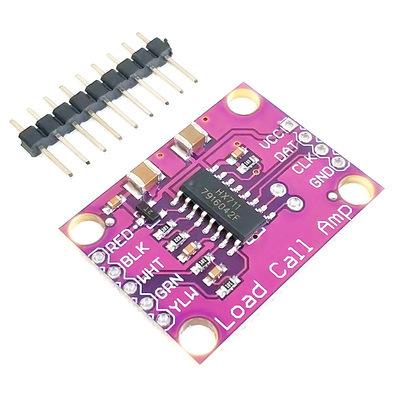

O HX711 é um chip conversor A/D de 24 bits projetado para balanças eletrônicas de precisão. Comparado com outros chips do mesmo tipo, este chip integra circuitos periféricos exigidos por outros chips do mesmo tipo, incluindo fonte de alimentação regulada, oscilador de relógio no chip, etc., com as vantagens de alta integração, velocidade de resposta rápida e forte anti-interferência. Ele reduz o custo geral da balança eletrônica e melhora o desempenho e a confiabilidade de toda a máquina. A interface e a programação deste chip com o chip MCU de back-end são muito simples. Todos os sinais de controle são acionados por pinos e não há necessidade de programar os registradores dentro do chip. O interruptor de seleção de entrada pode selecionar o canal A ou o canal B à vontade e conectar-se ao seu amplificador programável interno de baixo ruído. O ganho programável do canal A é 128 ou 64, e a amplitude do sinal de entrada diferencial de escala total correspondente é ±20mV ou ±40mV, respectivamente. O canal B tem um ganho fixo de 32, que é usado para detecção de parâmetros do sistema. A fonte de alimentação regulada fornecida no chip pode fornecer energia diretamente ao sensor externo e ao conversor A/D no chip, e nenhuma fonte de alimentação analógica adicional é necessária na placa do sistema. O oscilador de clock no chip não requer nenhum dispositivo externo. A função de reinicialização automática de inicialização simplifica o processo de inicialização.
