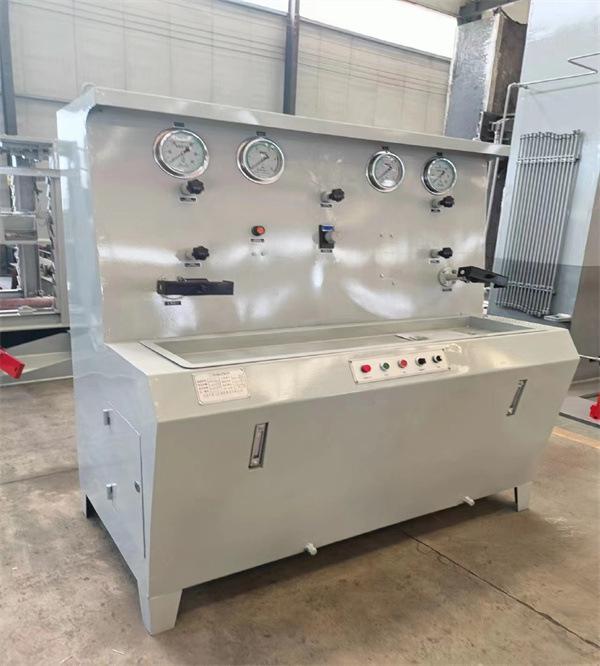

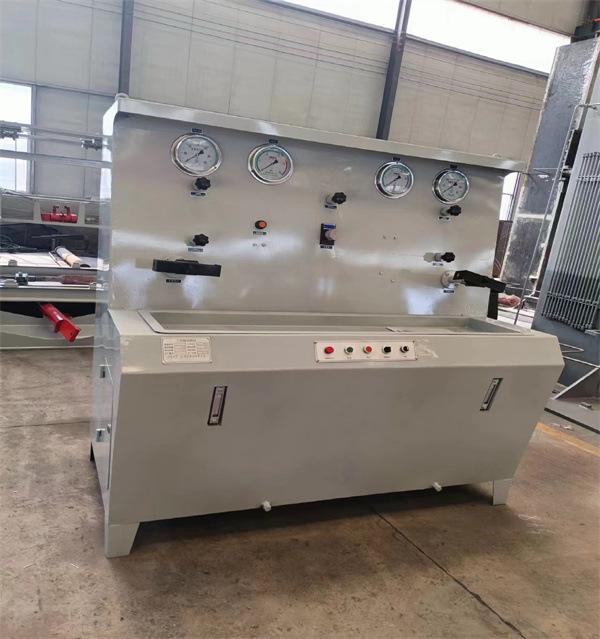

Introdução do banco de testes de válvulas de três propósitos de pilar único

A bancada de teste de válvula de três propósitos de pilar único é um equipamento de teste especial e equipamento de inspeção para pilares únicos usados ​​em minas. Pode completar o comissionamento e testes de aceitação de produção e manutenção diária de vários tipos de pilares hidráulicos únicos. A bancada de teste de pilar único também pode realizar a detecção do desempenho de vedação de vários componentes hidráulicos e o ajuste de válvulas de segurança. A bancada de testes pode ser usada em conjunto com uma prensa horizontal de 500KN e uma prensa vertical de 1000KN para completar os itens de teste necessários para pilares hidráulicos individuais e válvulas de três funções. Portanto, é uma bancada de testes com ampla gama de utilizações em testes hidráulicos e trabalhos de manutenção em fábricas e minas.

Características da bancada de teste de válvula de três propósitos de pilar único

1. A bomba de emulsão é uma bomba de baixa pressão. A bomba de óleo aciona o cilindro auxiliar para gerar alta pressão e pode produzir emulsões de diferentes pressões para vários testes.
2. Através da melhoria do sistema hidráulico, a taxa de fluxo de fornecimento de líquido da bancada de testes foi bastante aumentada e a eficiência de enchimento do pilar único foi melhorada.
3. Equipado com painel de botões centralizado e equipamento de iluminação, é fácil de operar e melhora as condições de operação.
4. Pode ser equipado com um único suporte de detecção de vedação horizontal de suporte hidráulico, o que melhora muito a eficiência de detecção.
5. Um sistema de detecção de computador pode ser instalado, que integra exibição de dados, coleta, processamento e detecção de tempo, e pode gerar e imprimir automaticamente relatórios de teste.

Parâmetros técnicos da bancada de teste de válvula de três propósitos de pilar único

1. Bancada de testes
Sistema hidráulico:
Potência do motor: 5,5KW
Fluxo da bomba de óleo: 15L/min
Pressão nominal: 25MPa
Alta pressão: 31,5 MPa
Meio de trabalho: óleo hidráulico antidesgaste 46#
Sistema de emulsão de bancada de teste de suporte hidráulico único:
Potência do motor: 3KW
Fluxo da bomba: 20 L/min
Pressão nominal: 60 MPa
Alta pressão: 75 MPa
Meio de trabalho: emulsão 3-5%
Taxa de fluxo estável mínima: 0,04 L/min
Ambiente operacional: Temperatura 0~40℃
Umidade 10~85% UR
Fonte de alimentação: AC380V±10% (sistema trifásico de quatro fios) 50Hz±2%
2. Supino de teste de pilar horizontal
Horizontais: (500KN)
Capacidade de rolamento: 500KN
Capacidade de carga nominal: 300KN
Altura de carregamento: DW35
Pressão de trabalho: 38 MPa
Formulário de teste de pressão: carregamento interno
Curso do cilindro: 600mm
