1. Introducción del producto

     Dispositivo de deshumidificación inteligente XKY-CS6000 (acero inoxidable)Es un producto de deshumidificación ecológico que utiliza tecnología de condensación de semiconductores. A diferencia del método tradicional de deshumidificación por calor, este producto cambia la práctica anterior de deshumidificación por calor, que solo trata los síntomas, pero no la causa raíz. Sin aumentar la inversión, soluciona por completo el problema de la humedad en los equipos eléctricos. Al mismo tiempo, el material de condensación de semiconductores tiene una larga vida útil, es ecológico y no contamina, y tiene un bajo consumo de energía. Se trata de un nuevo concepto de producto ecológico.

El dispositivo de deshumidificación inteligente utiliza refrigeración y deshumidificación por semiconductores. Aspira activamente el aire húmedo del espacio confinado hacia el conducto de aire de deshumidificación mediante la acción del ventilador. El vapor de agua del aire se condensa tras pasar por el mecanismo de refrigeración por semiconductores y se descarga del gabinete a través de la tubería de agua, logrando un buen efecto de deshumidificación. Al reducir el contenido de agua en el aire, se reducen simultáneamente la humedad relativa y la temperatura, manteniendo prácticamente inalterada la temperatura, evitando así el impacto negativo causado por la diferencia de temperatura. Se elimina o reduce significativamente la ocurrencia de accidentes y se evita el envejecimiento de los componentes y gabinetes debido a las altas temperaturas. Para garantizar el funcionamiento seguro del sistema de red eléctrica, la larga vida útil de los equipos eléctricos y un uso seguro y eficaz, el sistema de energía ha establecido requisitos más estrictos para la prevención de la humedad y la condensación en el gabinete.

El deshumidificador inteligente utiliza tecnología de condensación de semiconductores para deshumidificar el ambiente en la caja de alimentación y el gabinete. La tecnología de descongelación automática de temperatura ultrabaja puede transmitir datos en segundo plano. Este deshumidificador inteligente es un sustituto de la deshumidificación de caja/gabinete, desarrollado para solucionar las deficiencias de los deshumidificadores de calefacción convencionales, que tienen un rendimiento de deshumidificación deficiente.

2. Características del producto

● Microprocesador avanzado de alto rendimiento de grado industrial con fuertes capacidades de procesamiento de datos y almacenamiento de información, alta confiabilidad y rápida velocidad de operación;

● La operación automática y la función de deshumidificación manual cambian, el valor de inicio de la deshumidificación y el valor de corte de humedad son ajustables;

● El conducto de aire de deshumidificación induce activamente la condensación y calienta y enfría los gases de escape, logrando de manera efectiva una gestión integral de la protección contra la humedad y la deshumidificación del espacio cerrado del gabinete eléctrico;

● Los sensores de humedad y temperatura toman muestras en tiempo real las 24 horas del día y la condensación se activará automáticamente si se excede el valor de inicio establecido; las configuraciones de humedad y temperatura tienen una función de memoria y no se perderán debido al apagado;

● Función de visualización de fallas, que puede encontrar rápidamente el punto de falla para garantizar el funcionamiento normal;

● La placa de circuito ha sido tratada con un tratamiento a prueba de humedad para garantizar un funcionamiento normal en entornos de alta humedad;

● Diseño de botones y menú humanizados, en línea con las características de depuración en el sitio, fácil de operar;

● Medición de temperatura en línea en tiempo real, alta precisión de medición y fuerte rendimiento en tiempo real;

● Gracias a la tecnología de almacenamiento avanzada, los parámetros configurados se pueden guardar incluso después de un corte de energía;

● Instalación de riel guía, cableado simple y fácil montaje y desmontaje;

● Con función de comunicación: utilizando la interfaz de comunicación RS485 y el protocolo MODBUS-RTU, la información de medición y otros parámetros se pueden cargar al sistema de monitoreo de fondo para lograr una gestión y monitoreo centralizado remoto de datos en línea;

● Interfaz de salida de calefacción: realiza la función de calentamiento automático en condiciones de baja temperatura.

Dispositivo Inteligente de Deshumidificación por Condensación para Aparamenta XKY-CS6000 Deshumidificador Inteligente Deshumidificación de Gabinete Eléctrico Tipo Drenaje

3. Funciones principales

medición de temperatura	Mide la temperatura y muestra datos en tiempo real
configuración de parámetros	Visualización y configuración del límite superior e inferior de la alarma de humedad y otros datos
Función de indicación	El indicador de estado del panel muestra el estado de funcionamiento actual del dispositivo en tiempo real.
Función de comunicación (opcional)	Interfaz de comunicación RS485, protocolo de comunicación MODBUS-RTU, velocidad en baudios configurable
Función de calentamiento (opcional)	Capacidad AC220V/5A     Salida pasiva



4. Parámetros técnicos

Dispositivo de deshumidificación inteligente XKY-CS6000 (acero inoxidable)Los principales parámetros técnicos:



Medición	Rango de medición de humedad	1 % de humedad relativa ~ 99 % de humedad relativa
	Rango de medición de temperatura	-20℃～+80℃
Exactitud	Precisión de la medición de humedad	±3% de humedad relativa
	Precisión de la medición de temperatura	±1°C
Actuación	Capacidad de deshumidificación	60 W ≥450 ml/cielo;30 W≥200 ml/Días (temperatura ambiente)25℃, humedad relativa85% de humedad relativaCondiciones de trabajo)
	Espacio aplicable	60W≤3 metros³ ；30 W≤2 metros³
Fuerza	Potencia total	60W≤72W；30W≤40 W
	Poder de deshumidificación	60 W:MÁXIMO 65 W；30 W：MAX36W
Producción	Interfaz de comunicación	RS485 (aislado), utilizandoMODBUS-RTUProtocolo de comunicación, un bit de inicio,8bits de datos, sin paridad, un bit de parada
ambiente	temperatura de almacenamiento	-40℃～+80℃
	Humedad de almacenamiento	≤95% de humedad relativa, sin condensación, sin ubicación de gases corrosivos
Seguridad	Resistente a la presión	ingresar/Fuente de alimentación＞2 kV,ingresar/Salida＞2 kV, producción/Fuente de alimentación＞2 kV
	aislamiento	Entrada, salida, alimentación a la carcasa＞5 millonesΩ
fuente de alimentación	Fuente de alimentación en funcionamiento	C.A.100～240V/CC 110 ~ 300 V



5. Campos de aplicación

LibrosDispositivo de deshumidificación inteligenteSe puede utilizar en la industria, minería, metalurgia, electricidad, construcción y otras industrias.
Ampliamente utilizado en gabinetes de distribución, gabinetes de red en anillo, cajas de terminales, gabinetes de control de alto y bajo voltaje, gabinetes de conmutación,Armario de control GIS, subestación tipo caja y otros equipos eléctricos.



6. Diagrama de cableado



Dispositivo Inteligente de Deshumidificación por Condensación para Aparamenta XKY-CS6000 Deshumidificador Inteligente Deshumidificación de Gabinete Eléctrico Tipo Drenaje

●Precauciones de instalación:

11. Durante la instalación, el deshumidificador debe colocarse verticalmente con la salida de agua hacia abajo.,Instalación vertical

2Asegúrese de que haya más de5 centímetrosEspacio para asegurar el flujo de aire desde la salida del ventilador frontal.

31. Conecte un extremo del tubo de salida al puerto de descarga del deshumidificador y fíjelo con una abrazadera. Mantenga el centro del tubo de salida liso y sin enredos para facilitar el drenaje.

   El final conduce al exterior de la caja.

4, conexiones funcionales correspondientes en los terminales de cableado;(Accesorio: cable conductorLargo = 500 mmSensor de temperatura y humedad externa)。



​

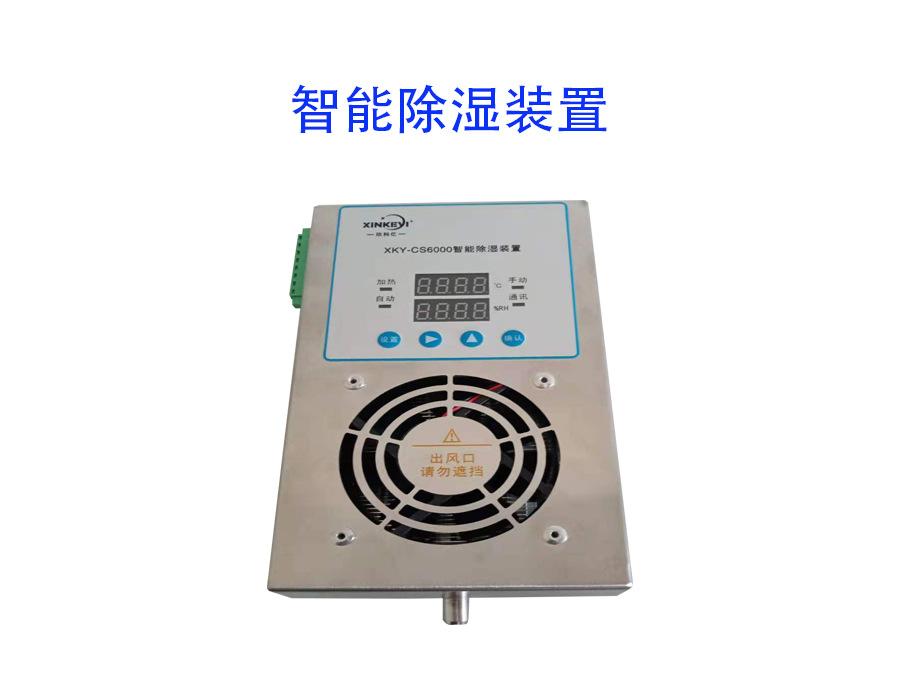

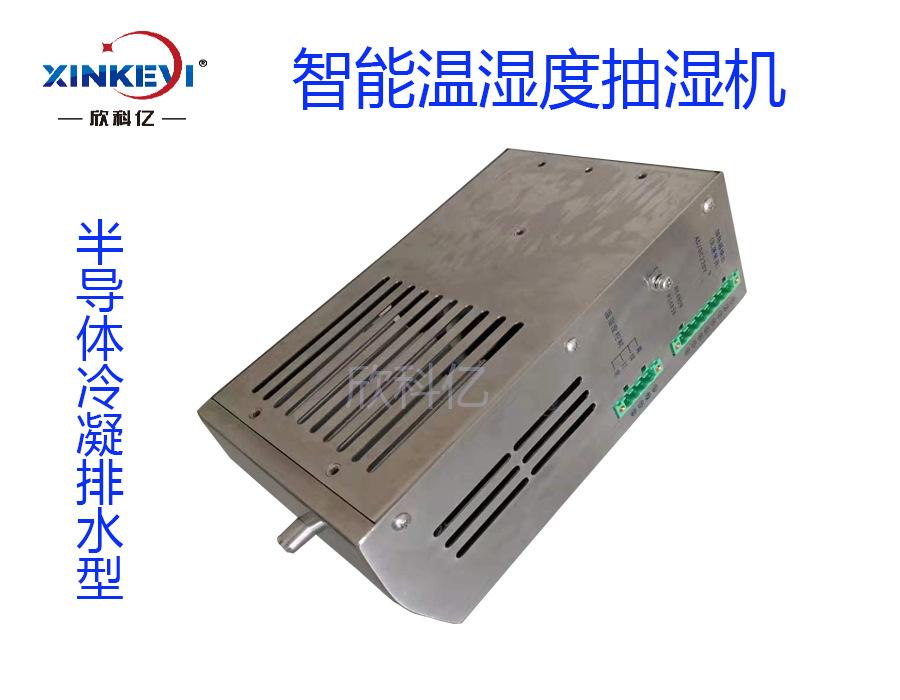

7. Imagen física
