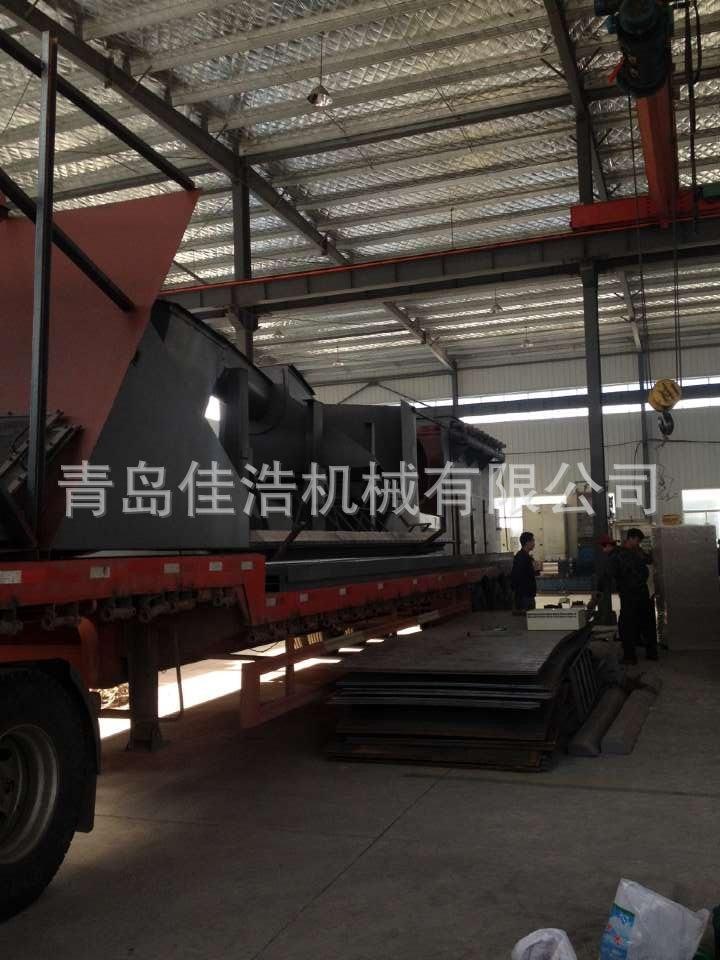

Máquina de jateamento de granalha tipo gancho duplo Q3710E Máquina de jateamento de granalha tipo gancho Estrutura de aço em chapa de aço Máquina de jateamento de granalha de pedra

Introdução à máquina de jateamento
E este modelo é adequado para limpar peças delgadas e de paredes finas que não são fáceis de colidir. Como o modelo padrão de máquina de limpeza por jateamento de granalha, a máquina de jateamento de granalha tipo gancho tem um diâmetro de cilindro de trabalho variando de 900 a 1300 mm e uma altura variando de 1300 a 2200 mm. O modelo padrão tem 2-7 cabeças de jateamento e uma capacidade máxima de carga de 10.000 kg. Esta máquina de jateamento de granalha tem uma eficiência de produção muito alta e uma ampla gama de flexibilidade. É um equipamento ideal de limpeza e fortalecimento e é fácil de operar. Basta carregar a peça de trabalho a ser processada na máquina e pressionar o botão iniciar. Após um tempo muito curto (geralmente 5-7 minutos), todo o processo de limpeza é concluído e toda a poeira e granalha residual são removidas. É principalmente adequado para o tratamento de superfície de várias peças fundidas médias e grandes, forjadas, soldagens e tratadas termicamente, incluindo peças de trabalho frágeis e de formato irregular.

estrutura

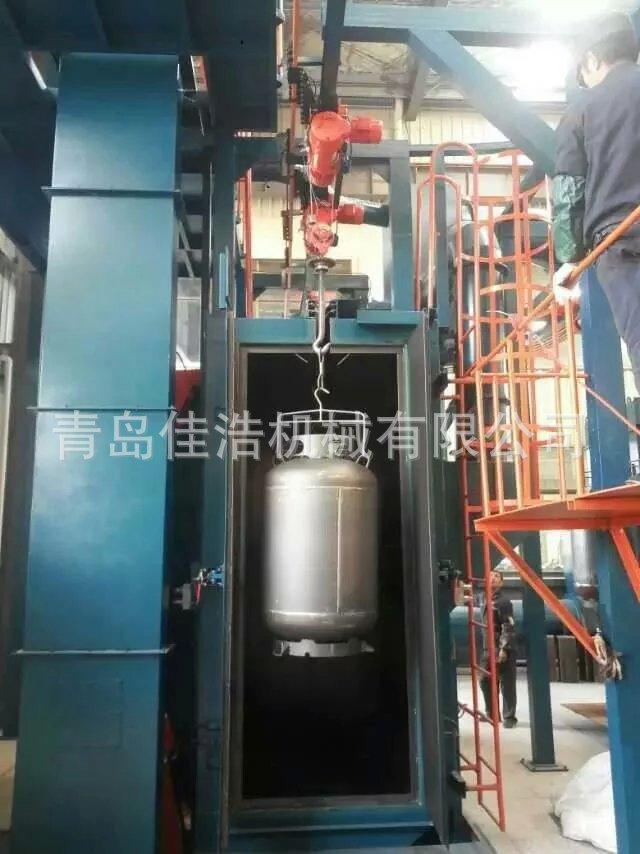

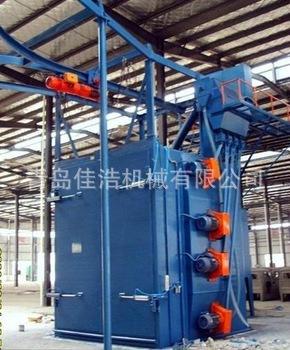

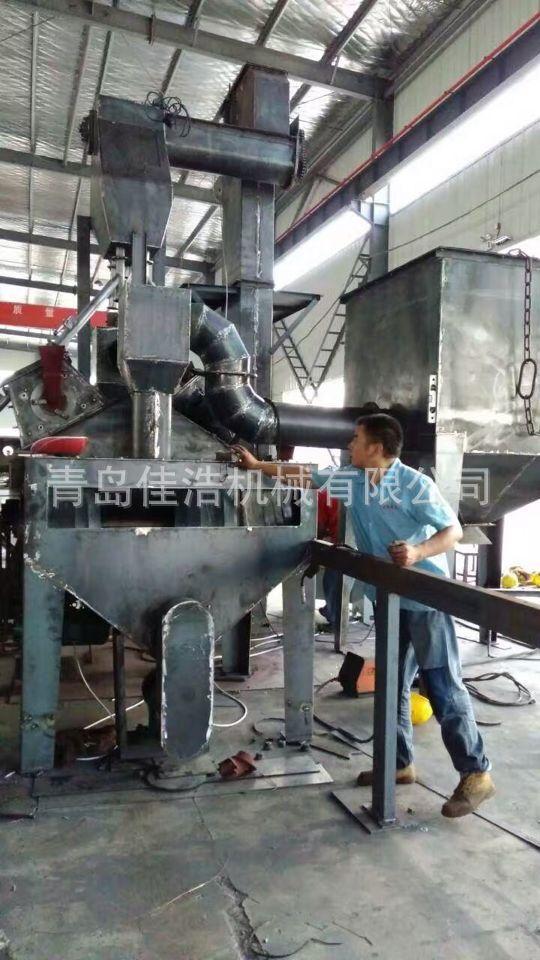

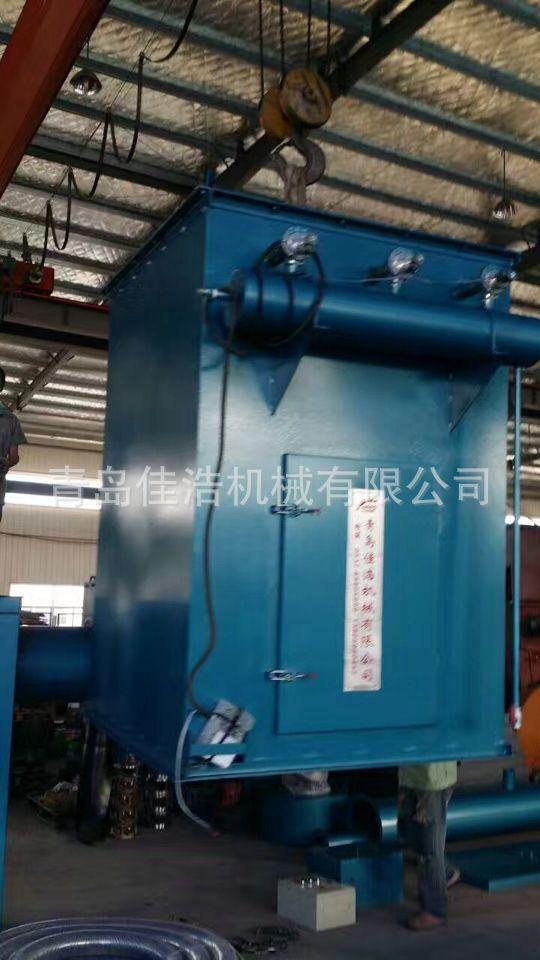

A máquina de jateamento de granalha tipo gancho é um equipamento de limpeza tipo gancho, que consiste em uma câmara de limpeza de jateamento de granalha, um guincho, um separador, um transportador helicoidal, dois conjuntos de máquina de jateamento de granalha, um sistema de controle de granalha, uma pista de deslocamento do gancho, um sistema de gancho, um dispositivo autorrotativo, uma fundação, um sistema de remoção de poeira e uma parte de controle elétrico.
Sala de jateamento
A câmara de limpeza por jateamento de granalha é composta de um corpo de câmara e uma placa de proteção. A porta de remoção de poeira é colocada na parede lateral traseira. O invólucro da câmara de limpeza por jateamento de granalha é uma placa de aço e estrutura soldada de aço.
Use placa de proteção Mn13 laminada, a vida útil é de 10 anos
Use placa de proteção Mn13 laminada, a vida útil é de 10 anos
É um espaço operacional selado e espaçoso para jateamento de peças de trabalho. Dois conjuntos de conjuntos de máquinas de jateamento de granalha QX130 são instalados em uma parede lateral da sala de limpeza de jateamento de granalha para garantir o jateamento de granalha abrangente das peças de trabalho limpas. A área na câmara que é projetada diretamente pela máquina de jateamento de granalha é revestida com uma placa de proteção Mn13 laminada importada com uma espessura de 12 mm, e a vida útil de uma produção de turno único pode chegar a dez anos. Outras áreas são protegidas por placas de 65Mn. As placas de proteção são todas pressionadas com porcas de proteção para facilitar a desmontagem e a substituição quando necessário. A parte inferior do corpo da câmara é cercada por placas de aço para formar um funil com bordas chanfradas para permitir que os projéteis fluam para o transportador helicoidal na parte inferior. A placa de aço também é coberta com uma placa de proteção para proteção. Acima do transportador helicoidal, uma placa de vazamento de aço é colocada e, acima da placa de vazamento, uma placa de borracha resistente ao desgaste é colocada. Quando em uso, a placa de borracha resistente ao desgaste deve ser colocada na frente da máquina de jateamento para proteger a placa de vazamento de aço abaixo e estender sua vida útil. A configuração padrão desta máquina é a abertura e o fechamento manual da porta. A máquina é projetada como um tipo de porta dupla. O lado interno da porta é coberto com uma placa de proteção de borracha resistente ao desgaste, e uma placa de pressão de aço é usada e apertada com uma porca hexagonal especial. Tiras de borracha de espuma são coladas ao redor da porta para vedá-la efetivamente. Há uma ranhura de coleta de tiro na parte inferior para coletar a pequena parte dos projéteis trazidos para fora quando a porta é aberta na câmara para evitar que os projéteis caiam no chão e façam com que as pessoas escorreguem e se machuquem. Um copo de óleo é instalado no eixo da porta para lubrificar regularmente os rolamentos na dobradiça da porta.
Máquina de jateamento
A máquina de jateamento de granalha é composta principalmente de impulsor, lâminas, roda divisora de granalha, luva direcional, tampa, placa de proteção, eixo principal, tubo de entrada de granalha e outras peças.
A máquina de jateamento centrífugo cantilever QX130 usada nesta máquina tem as vantagens de alta eficiência, instalação e manutenção convenientes, ocupação de pouco espaço e pode ser operada para a esquerda e para a direita.
As lâminas são fixadas pela força centrífuga durante rotação rápida, sem nenhum dispositivo de fixação.
Ao remover as lâminas, basta tocar na extremidade externa da lâmina para removê-la. Leva apenas 10-20 minutos para remover oito lâminas. Além disso, esta série de jateadores também pode verificar o desgaste da roda de divisão de granalha e da luva direcional ao remover as lâminas. Além disso, o eixo principal do jateador é instalado na tampa, e os furos na tampa que fixam o eixo principal e a luva direcional são processados ao mesmo tempo, reduzindo assim o atrito da roda de divisão de granalha no projétil e o fenômeno de compressão e rachadura da luva direcional, e também melhorando muito a eficiência do jateamento. Durante o uso da luva direcional, o desgaste da janela retangular deve ser verificado com frequência. Quando a janela estiver gasta em cerca de 5 mm, ela deve ser girada para trás em cerca de 5 mm (de acordo com a direção de rotação do impulsor). Quando a perda da janela for maior que 15 mm, ela deverá ser substituída, caso contrário, o ângulo de espalhamento radial do projétil aumentará proporcionalmente, acelerando o desgaste da placa de proteção e reduzindo a eficiência da limpeza.
Método de ajuste da máquina de jateamento
Ao ajustar a máquina de jateamento de granalha do tipo gancho, deve-se prestar atenção à posição da luva direcional da máquina de jateamento de granalha. A granalha deve ser totalmente coberta na peça de trabalho a ser limpa, caso contrário, afetará a eficiência da limpeza.
A posição da janela da luva direcional. Se necessário, tinta preta pode ser aplicada a uma placa de madeira ou um papel grosso pode ser colocado e colocado na posição da peça de trabalho a ser limpa. Inicie o jateador, adicione manualmente uma pequena quantidade de projéteis no tubo de entrada de tiro do jateador e verifique a posição da correia de ejeção. Se a posição da zona de ejeção estiver incorreta, a luva direcional deve ser ajustada para obter a posição ideal.
Após o ajuste da luva direcional, um teste de carga pode ser realizado. Após 30 minutos de jateamento, 400 kg de projéteis são adicionados.

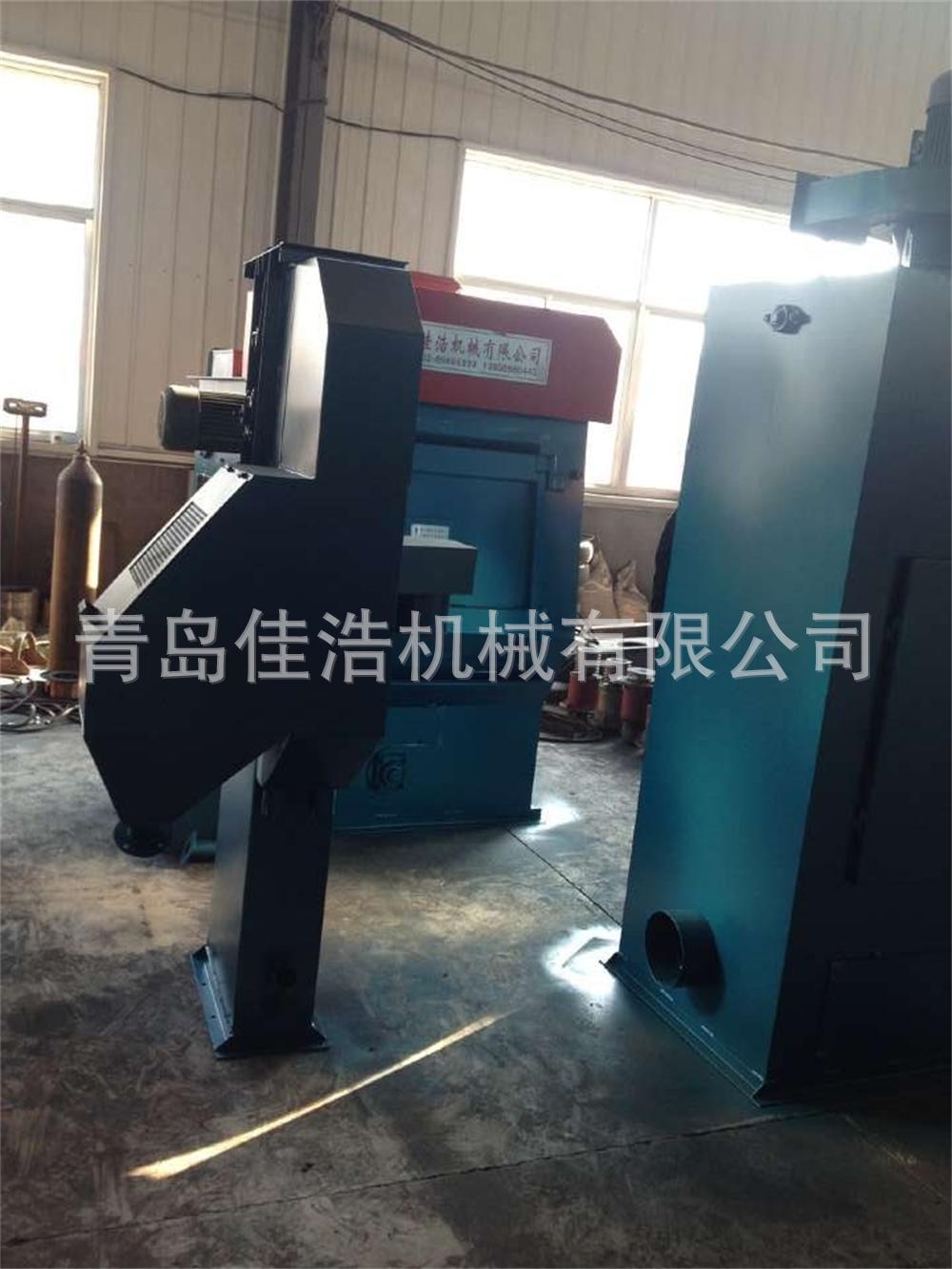

Elevador de caçamba
O elevador de caçamba é composto por um redutor de cata-vento cicloidal e uma base, rolos superiores e inferiores, uma correia transportadora, uma tremonha, um barril fechado e um dispositivo de tensionamento. A porta de alimentação inferior do elevador de caçamba é conectada ao transportador helicoidal, e a porta de descarga superior é conectada ao separador de areia de granalha. A tampa do elevador adota uma estrutura soldada com bela aparência e boa rigidez. Há uma porta de inspeção na tampa do elevador para reparar e substituir a tremonha. Abra a tampa da porta na tampa inferior para reparar a transmissão inferior e eliminar o bloqueio da granalha inferior. A máquina é girada por uma correia plana. Ao trabalhar, a tremonha fixada na correia transportadora raspa a granalha na parte inferior do elevador e, em seguida, sob o acionamento do motor do elevador, a granalha é levantada para o topo do elevador e, finalmente, lançada pela gravidade centrífuga, e a granalha é inserida na separação da areia de granalha. Ao mesmo tempo, o elevador é equipado com um conjunto de dispositivos de tensionamento. Quando a correia estiver frouxa após usá-la por um período de tempo, a correia pode ser apertada ajustando os parafusos de ajuste em ambos os lados da parte superior do elevador. A faixa de ajuste é de 100 mm. Ao ajustar, preste atenção para tornar a quantidade de ajuste em ambas as extremidades consistente.
