Máquina de retificação de superfície M3060 hidráulica automática CNC horizontal máquina de retificação de precisão MY3060 máquina de retificação manual de alta precisão
Preço por unidade incluindo frete para o Brasil
Quantidade
Produto selecionado
Especificações do produto
tipo
Surface Grinder
Marca
Tsinghua University
Peso
1200
Potência do motor principal
3.79
Dimensão geral
1900 × 1530 × 1750
Velocidade de rotação do rebolo
2850
Máx. Tamanho de moagem
630 × 310 × 390
Escopo de aplicação
Universal
Setor aplicável
Universal
Formulário de layout
Horizontal
Formulário de instalação
Floor type
Objeto de ação
Hardware
Tipo de produto
Brand New
Modelo
MY3060
Forma de trabalho
Grinding
tipo
Surface Grinder
Marca
Tsinghua University
Peso
1200
Potência do motor principal
3.79
Dimensão geral
1900 × 1530 × 1750
Velocidade de rotação do rebolo
2850
Máx. Tamanho de moagem
630 × 310 × 390
Escopo de aplicação
Universal
Setor aplicável
Universal
Formulário de layout
Horizontal
Formulário de instalação
Floor type
Objeto de ação
Hardware
Tipo de produto
Brand New
Modelo
MY3060
Forma de trabalho
Grinding
tipo
Surface Grinder
Marca
Tsinghua University
Peso
1200
Potência do motor principal
3.79
Dimensão geral
1900 × 1530 × 1750
Velocidade de rotação do rebolo
2850
Máx. Tamanho de moagem
630 × 310 × 390
Escopo de aplicação
Universal
Setor aplicável
Universal
Formulário de layout
Horizontal
Formulário de instalação
Floor type
Objeto de ação
Hardware
Tipo de produto
Brand New
Modelo
MY3060
Forma de trabalho
Grinding
Detalhes do produto
O texto nas imagens pode ser traduzido

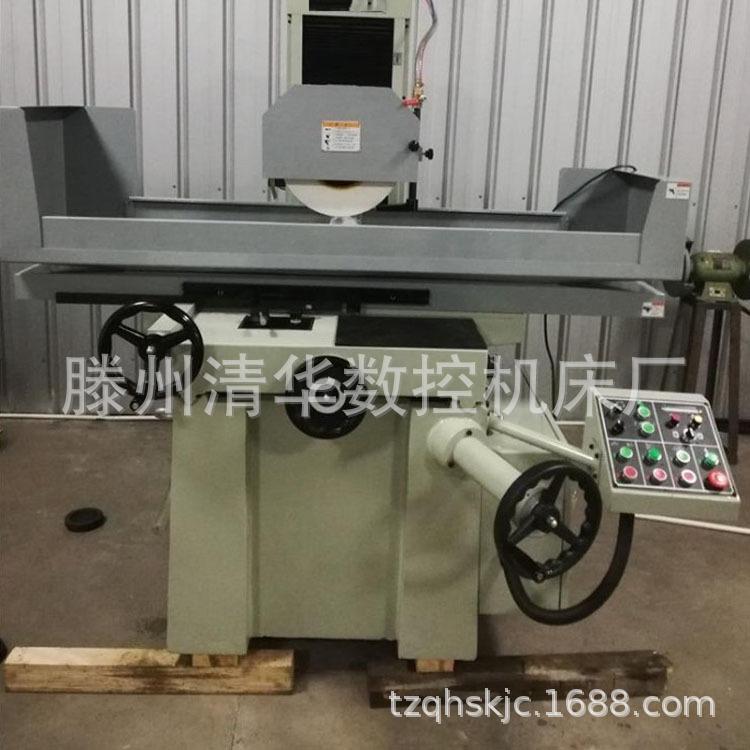

03

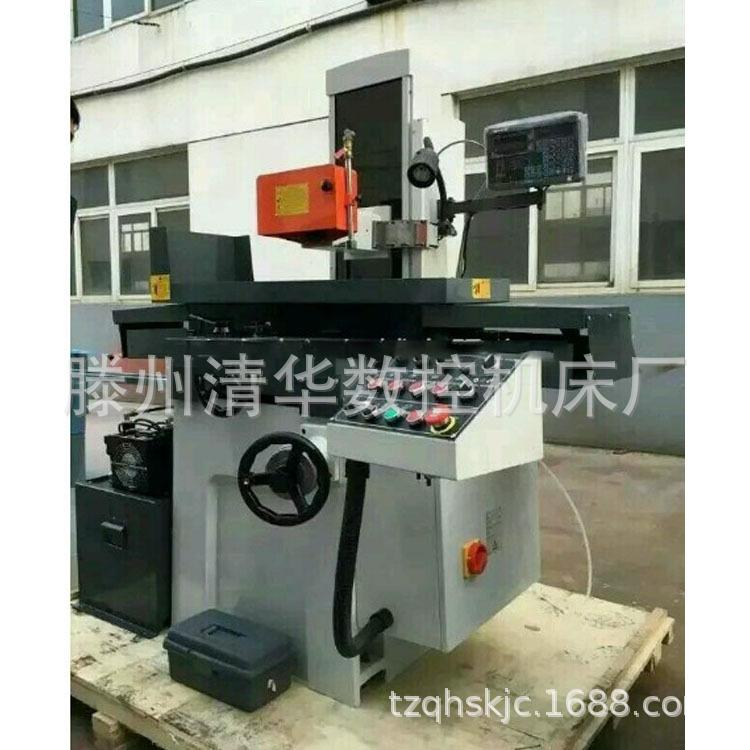

3060a

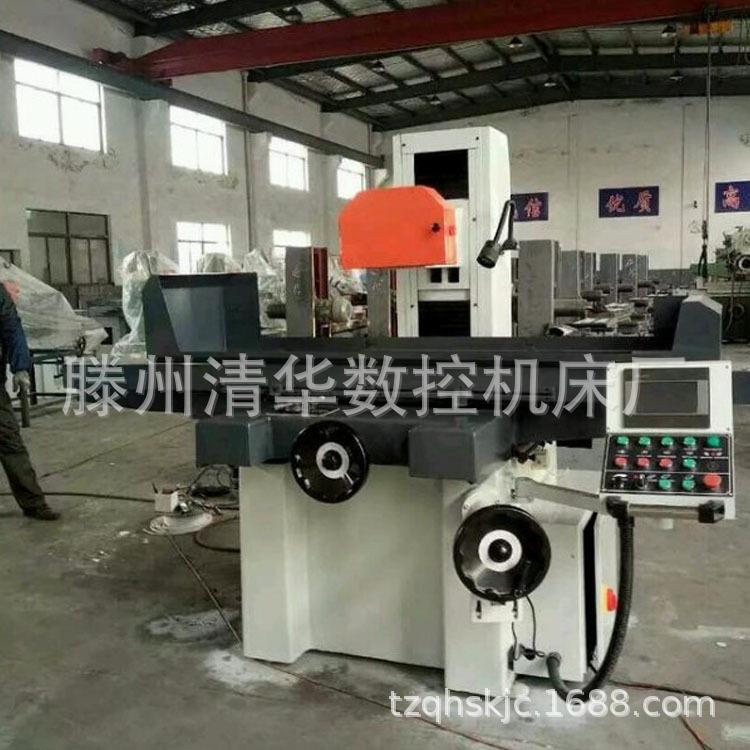

3060a (2)

3060 (2)


1, a máquina-ferramenta pode retificar vários planos e superfícies de formas complexas, e a mesa de trabalho adotaAcionamento hidráulico, transmissão escalonada controlada eletronicamente dianteira e traseira.
2
, fuso adotaPrecisãoAgrupamentorolamento, após rigorosa medição e seleção de pré-pressão, ele é montado em uma estufa e equipado com um design de labirinto completamente à prova d'água para garantir a rugosidade da superfície do rolamento e da retificação.
3
, adotar horizontalmente duploVO trilho-guia é estável e folhas deslizantes de resina Teflon são fixadas nas superfícies deslizantes frontal, traseira, esquerda e direita.
4
, o trilho-guia da coluna adota grande rigidez de trilho-guia de vão.
5
A principal válvula mecânica do sistema é a válvula da máquina de moagem, que é dividida em duas partes: controle de reversão mecânica e controle de velocidade de estrangulamento. A parte de estrangulamento também tem uma função de carga-descarga, que pode realizar o início e a parada da bancada de trabalho.



Especificações técnicas

unidade

MY3060

MYS3060

Tamanho da peça de retificação (comprimento × largura × altura)

milímetros

630×310×390

630×310×390

Movimento longitudinal da mesa de trabalho

milímetros

630

630

Movimento horizontal da mesa de trabalho

milímetros

320

320

Distância da mesa de trabalho ao centro do fuso

milímetros

550

550

Slide de bancada



Trilho duplo V

Trilho duplo V

Capacidade de suporte da bancada

Kg

200

200

O tamanho da mesa de trabalho (comprimento × largura)

milímetros

600×300

600×300

Ranhura em T para bancada

milímetros×n

14×1

14×1

Velocidade da mesa (vertical/horizontalContínuo/intermitente)

m/min

3-20/50-500/1-20

3-20/50-500/1-20

Quantidade de avanço dos volantes dianteiro e traseiro

milímetros

0,02/Grade 2,5/círculo

0,02/Grade 2,5/círculo

Quantidade de avanço dos volantes superiores e inferiores

milímetros

0,01/1,25/círculo

0,01/1,25/círculo

Tamanho do rebolo (diâmetro externo x largura x diâmetro interno)

milímetros

200×20×31,75

200×20×31,75

Velocidade do fuso

50Hz

rpm

2850

2850

Motor de modulação de frequência

0-6000

30-6000

Potência total do motor

Kw

3,79

2,5

Potência do motor da cabeça de moagem

Kw

2.2

2.2

pressão do trabalho

MPa

3

3

Fluxo máximo

L/min

18

18

Capacidade do tanque de combustível

eu

80

80

Rigidez da superfície

μm

Ra0,63

Ra0,63

Paralelismo da superfície usinada à base

milímetros

300:0,005

300:0,005

Dimensões da máquina-ferramenta (comprimento × largura × altura)

milímetros

1900×1530×1750

1900×1530×1750

Tamanho da caixa de embalagem (comprimento × largura × altura)

milímetros

1500×1750×1980

15.000×1750×1980

Peso bruto peso líquido

T

1.2、1,33

1.1、1.2




Lembrete: os atributos e preços dos produtos são apenas para referência. Entre em contato para obter detalhes.



Linha de vendas:15165880111



líquido     site:https://tzqhskjc.1688.com



terra     Endereço: Yikang Avenue, Zona de Desenvolvimento Econômico Sul, Cidade de Tengzhou, Shandong (Zaozhuang)568Número
