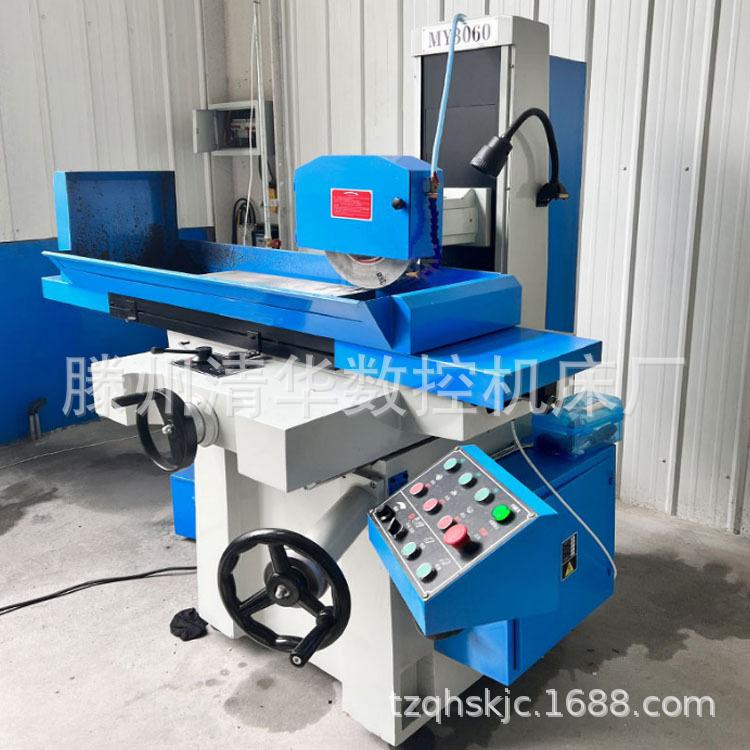

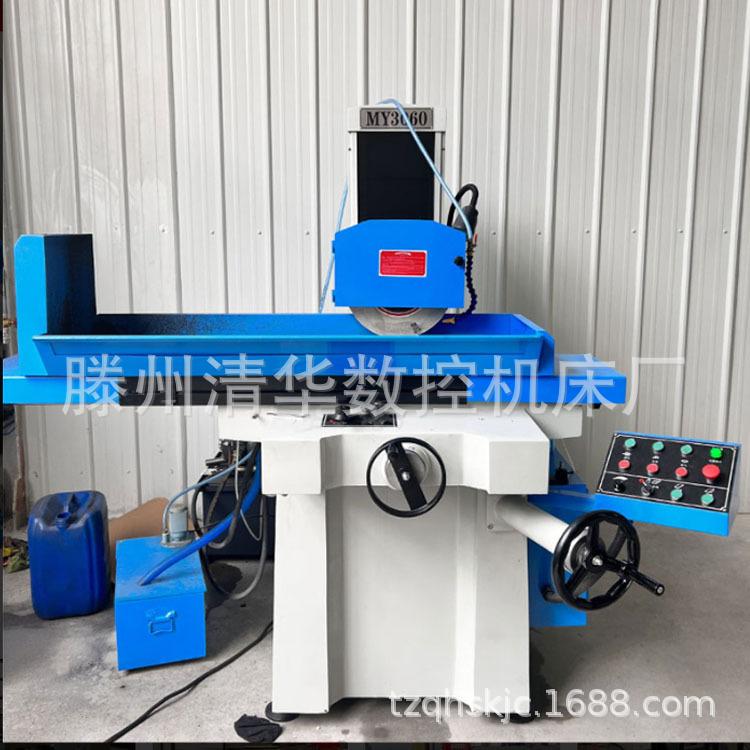

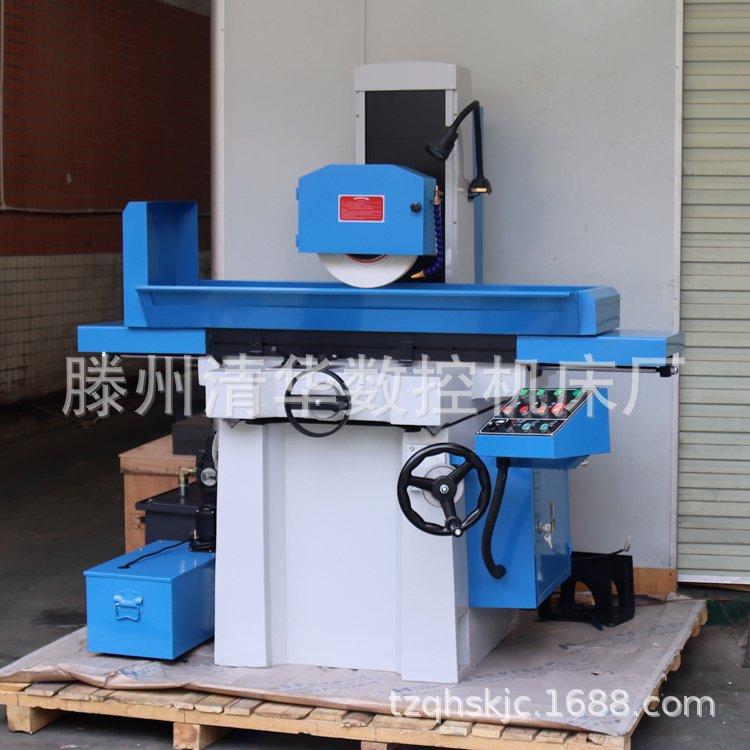

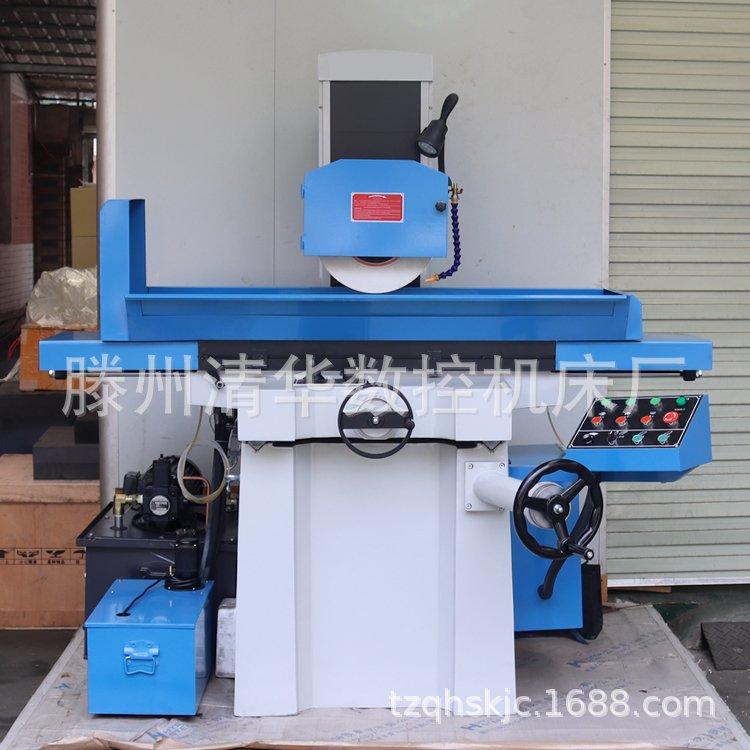

1. A máquina-ferramenta pode retificar vários planos e superfícies de conformação complexas. A mesa de trabalho adotaAcionamento hidráulico, transmissão escalonada controlada eletronicamente dianteira e traseira.
2. FusoPrecisãoAgrupamentorolamentoApós medir e selecionar a pré-pressão, ele é montado em uma estufa e equipado com um design de labirinto totalmente à prova d'água.Vida de serviçoe a rugosidade da superfície de moagem.
3. O trilho-guia duplo em forma de V é mais importante e estável, e as folhas deslizantes de resina Teflon são fixadas na superfície dos slides dianteiro, traseiro, esquerdo e direito.
4. O trilho-guia da coluna adota grande rigidez de trilho-guia.
5. A principal válvula mecânica do sistema é a válvula da retificadora, que é dividida em duas partes: controle de reversão mecânica e controle de velocidade de estrangulamento. A parte de estrangulamento também possui uma função de carga e descarga, que pode realizar o início e a parada da bancada.

Especificações técnicas

unidade

MY3060

MYS3060

Tamanho da peça de retificação (comprimento × largura × altura)

milímetros

630×310×390

630×310×390

Movimento longitudinal da mesa de trabalho

milímetros

630

630

Movimento horizontal da mesa de trabalho

milímetros

320

320

Distância da mesa de trabalho ao centro do fuso

milímetros

550

550

Slide de bancada

Trilho duplo V

Trilho duplo V

Capacidade de suporte da bancada

Kg

200

200

O tamanho da mesa de trabalho (comprimento × largura)

milímetros

600×300

600×300

Ranhura em T para bancada

mm×n

14x1

14x1

Velocidade da mesa (vertical/horizontalContínuo/intermitente)

m/min

3-20/50-500/1-20

3-20/50-500/1-20

Quantidade de avanço dos volantes dianteiro e traseiro

milímetros

0,02/grade 2,5/círculo

0,02/grade 2,5/círculo

Quantidade de avanço dos volantes superiores e inferiores

milímetros

0,01/grade 1,25/círculo

0,01/grade 1,25/círculo

Tamanho do rebolo (diâmetro externo x largura x diâmetro interno)

milímetros

200×20×31,75

200×20×31,75

Velocidade do fuso

50Hz

rpm

2850

2850

Motor de modulação de frequência

0-6000

30-6000

Potência total do motor

Kw

3,79

2,5

Potência do motor da cabeça de moagem

Kw

2.2

2.2

pressão do trabalho

MPa

3

3

fluxo

L/min

18

18

Capacidade do tanque de combustível

eu

80

80

Rigidez da superfície

μm

Ra0,63

Ra0,63

Paralelismo da superfície usinada à base

milímetros

300:0,005

300:0,005

Dimensões da máquina-ferramenta (comprimento × largura × altura)

milímetros

1900×1530×1750

1900×1530×1750

Tamanho da caixa de embalagem (comprimento × largura × altura)

milímetros

1500×1750×1980

15000×1750×1980

Peso bruto peso líquido

T

1.2、1,33

1.1、1.2
