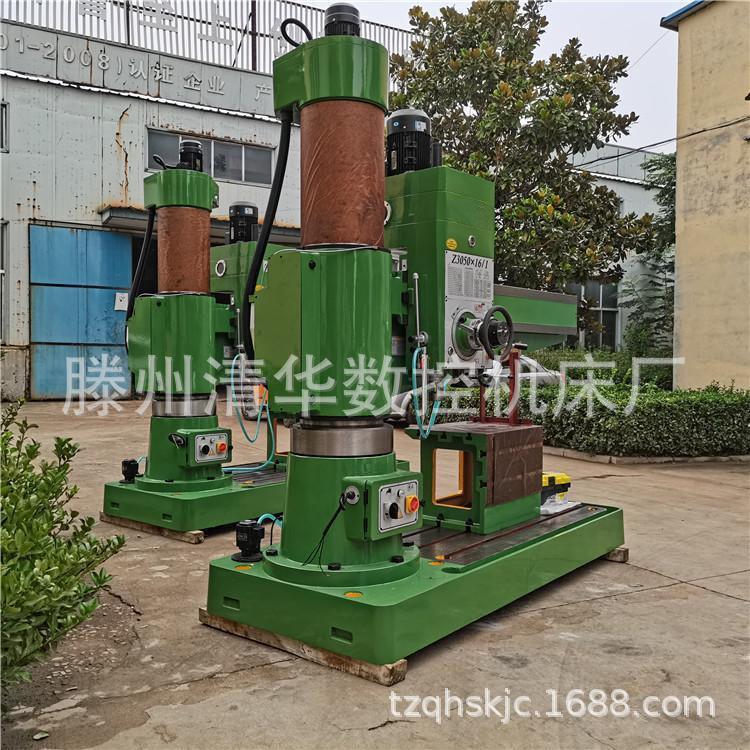

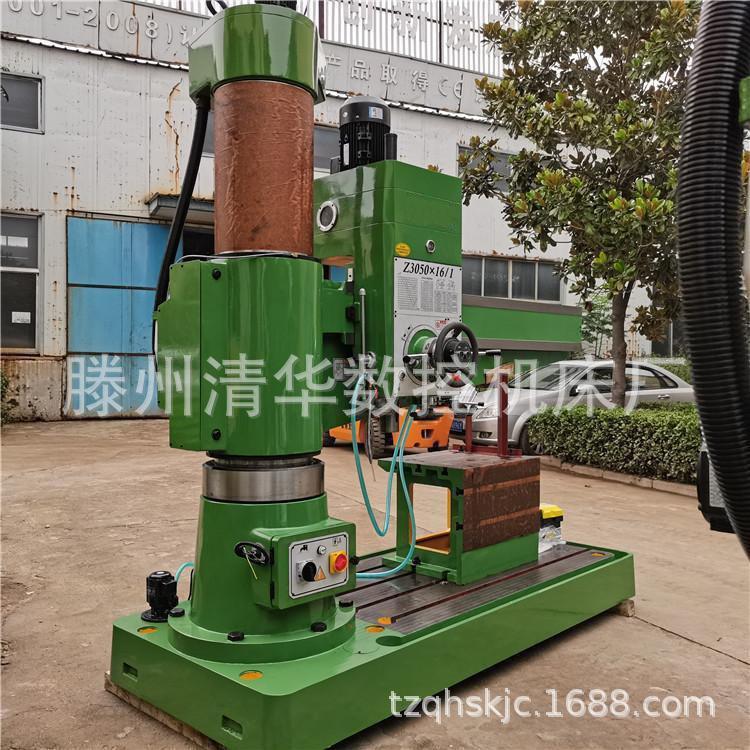

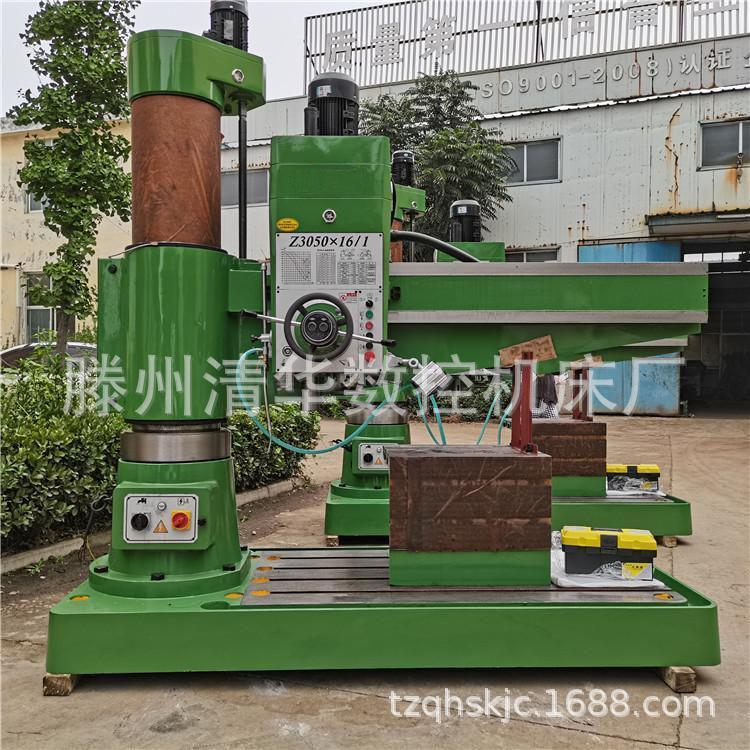

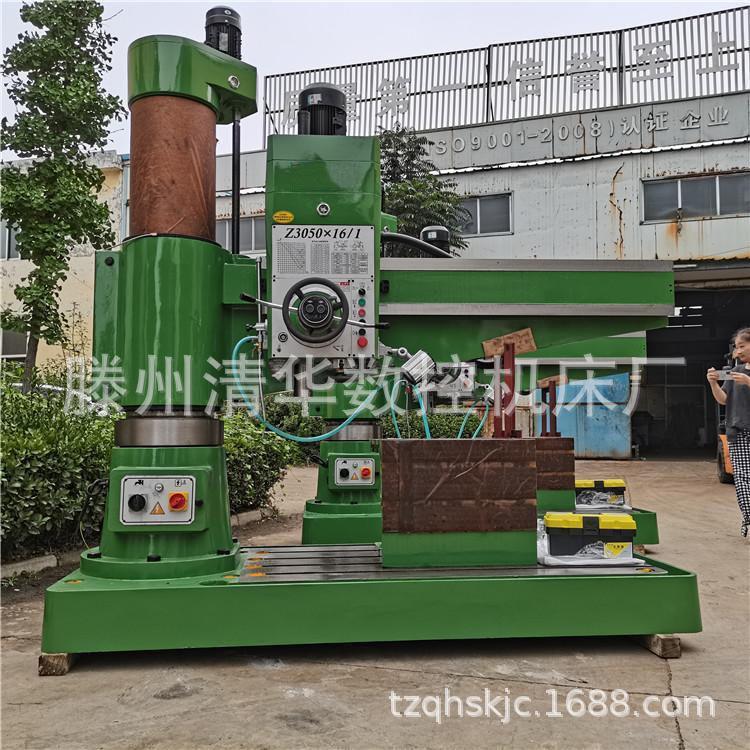

A função principal:
Ele adota transmissão mecânica, fixação elétrica e mudança mecânica de velocidade, o que é fácil de operar.
Os trilhos-guia são endurecidos com frequência ultra-alta.
O balancim sobe e desce automaticamente, e o fuso avança automaticamente, o que melhora a eficiência da produção.
A estrutura é confiável e a precisão da máquina-ferramenta é durável.
Ela integra as funções de uma máquina de perfuração em uma, o que aumenta a faixa de processamento de uma máquina de perfuração, como mandrilamento, rosqueamento, escareamento, perfuração, alargamento, expansão de furos, etc. É usada para processamento mecânico em grandes, médias e pequenas empresas, cidades e indústrias individuais.
|
ZQ3050×10×13×16Parâmetros técnicos de máquinas de perfuração radial em série (Travamento elétrico) |
||||
|
Especificações e parâmetros |
unidade |
ZQ3050×10 |
ZQ3050×13 |
ZQ3050×16 |
|
Diâmetro de perfuração |
|
50 |
50 |
50 |
|
Distância do centro do fuso ao barramento da coluna |
milímetros |
Máx. 1000 |
Máx. 1300 |
Máx. 1600 |
|
Mínimo 360 |
Mínimo 360 |
Mínimo 360 |
||
|
Distância de movimento horizontal da caixa do fuso |
milímetros |
650 |
950 |
1250 |
|
Distância da extremidade do fuso à mesa base |
milímetros |
Máx. 1300 |
Máx. 1300 |
Máx. 1300 |
|
Mínimo 260 |
Mínimo 260 |
Mínimo 260 |
||
|
Furo cônico do fuso |
Mohs nº 5 |
|||
|
Curso do fuso |
milímetros |
220 |
||
|
Série de velocidade do fuso |
aula |
6 |
||
|
Faixa de velocidade do fuso |
rpm |
75-1100 |
||
|
Avanço do fuso 6 níveis |
|
0,10 0,16 0,22 0,25 0,35 0,56 |
||
|
Resistência de avanço permitida do fuso |
N |
16.000 |
||
|
Ângulo de rotação do balancim |
。 |
360 |
||
|
Elevando a potência do motor |
Kw |
1,5 |
||
|
potência do motor principal |
Kw |
4 |
||
|
peso líquido |
Kg |
1700 |
2400 |
3.000 |
|
Dimensões da máquina-ferramenta (comprimento x largura x altura) |
milímetros |
1500×705×2300 |
1950×810×2450 |
2170×950×2450 |
