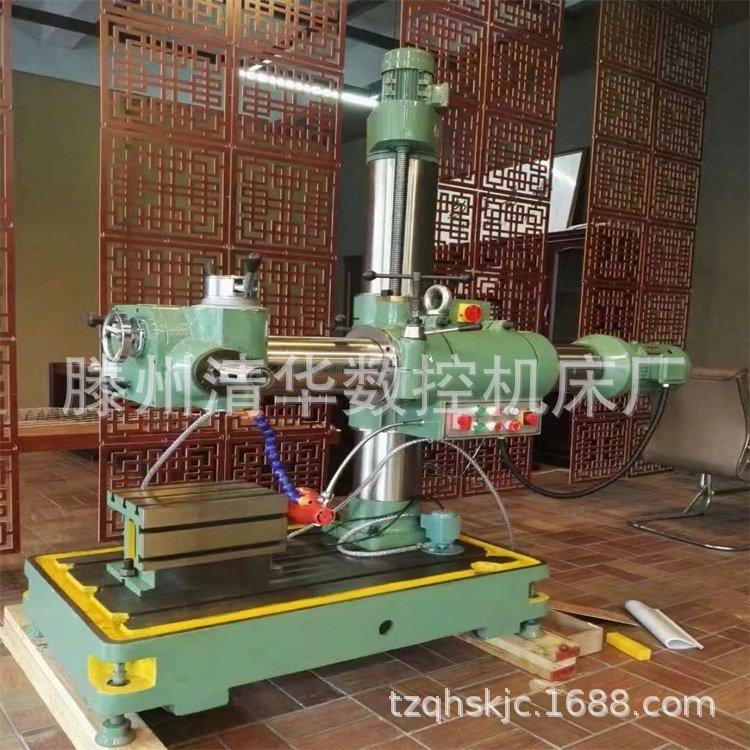

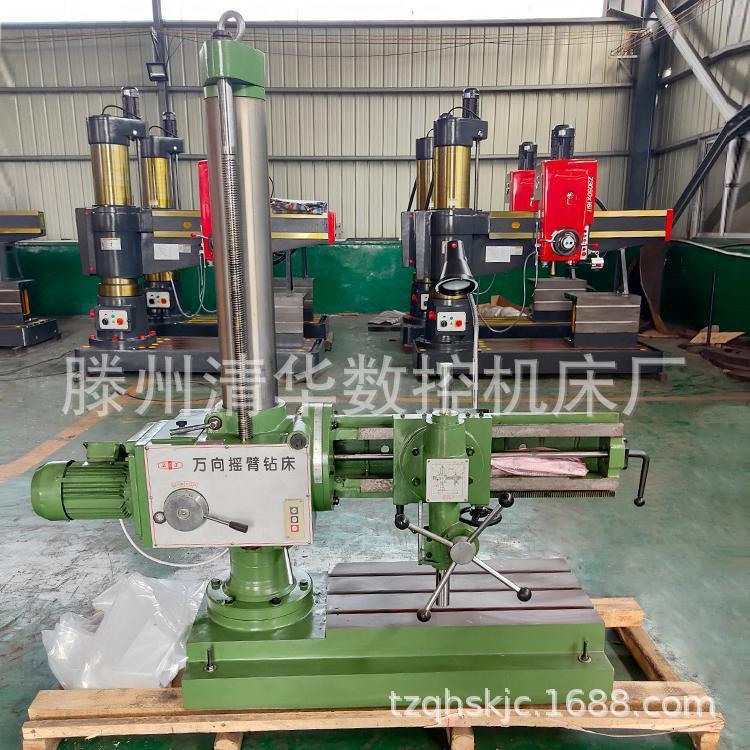

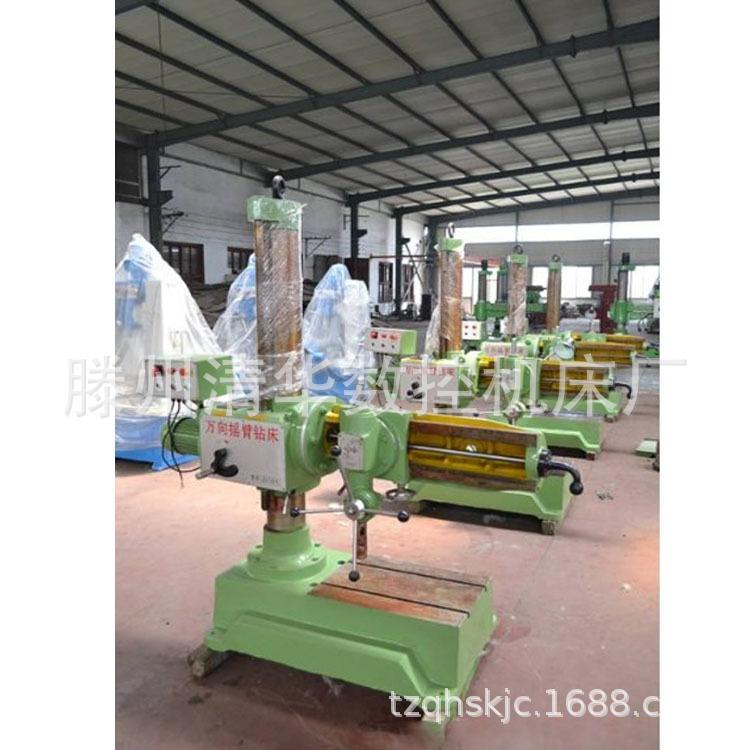

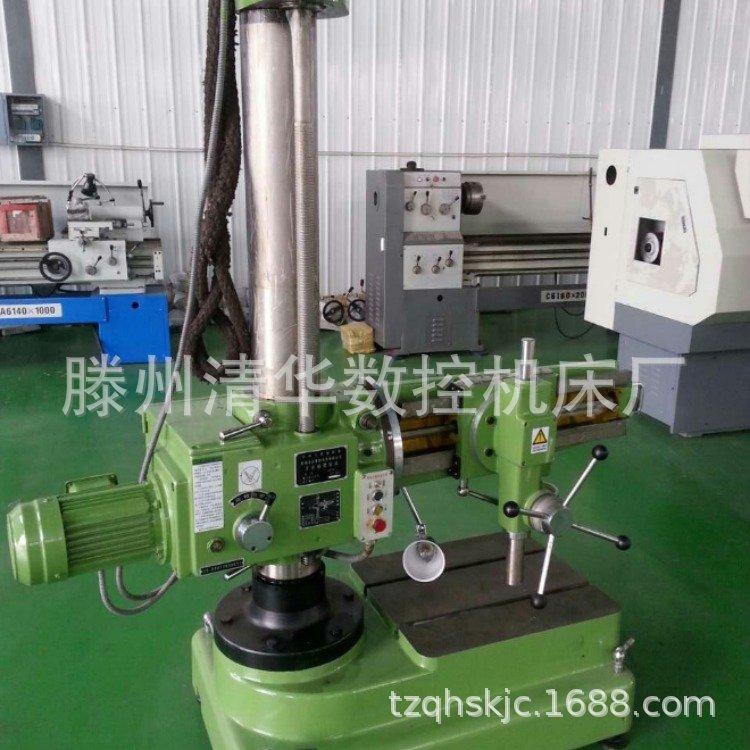

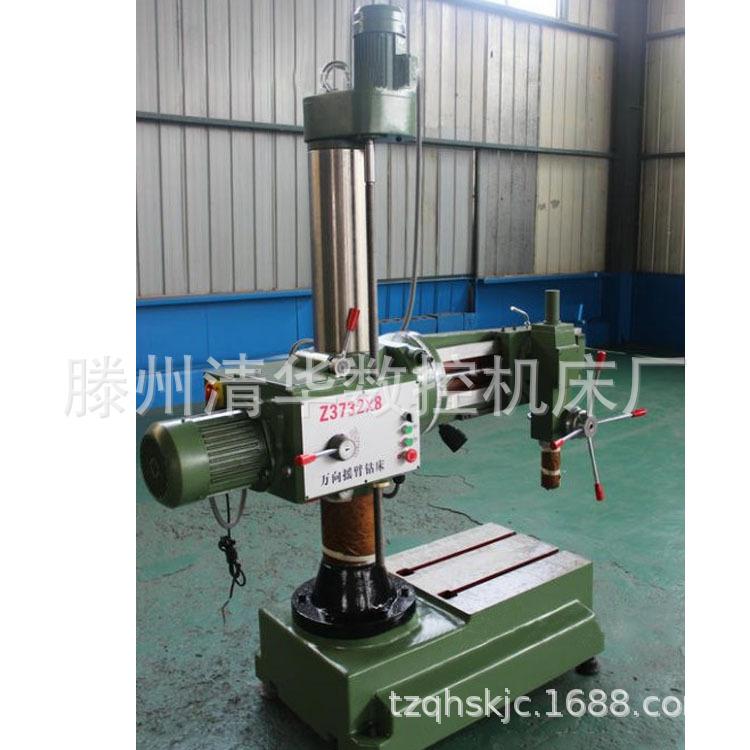

Máquina de perfuração radial Z3732:
1. O fuso pode girar 360 graus e pode perfurar furos inclinados e angulares.
2. O balancim pode girar 360 graus e pode realizar perfuração horizontal, perfuração ascendente e outros processos.
3. A coluna é equipada com um anel de elevação, o que é conveniente para movimentação na oficina
4. O balancim pode ser levantado e abaixado eletricamente, o que é conveniente.
5. A furadeira radial z3132, z3732 e z32k (modelo antigo) são na verdade o mesmo equipamento, mas o fabricante as chama de forma diferente.
|
Os principais parâmetros técnicos |
Z3732 |
|
Diâmetro de perfuração (mm) |
Φ32 |
|
Distância da linha central do fuso à geratriz da coluna (mm) |
Máximo 815 Mínimo 315 |
|
Distância da extremidade do fuso à superfície de trabalho base (mm) |
Máximo 870 Mínimo 25 |
|
Distância de movimento horizontal da caixa do fuso (mm) |
500 |
|
Cone do furo do fuso (Morse) |
Mohs3# |
|
Curso do fuso (mm) |
130 |
|
Ângulo de rotação do eixo vertical em torno da linha central da coluna |
180° |
|
Ângulo de rotação do eixo vertical em torno da linha central do balancim |
180° |
|
Velocidade do fuso (r/min) |
173、425、686、960 |
|
Velocidade de elevação do balancim (m/min) |
1,51 |
|
Potência do motor principal (kw) |
1,5 |
|
Potência do motor de elevação (kw) |
0,55 |
|
Dimensões da máquina-ferramenta (comprimento × largura × altura) (mm) |
1800×700×2044 |
|
Peso líquido da máquina (kg) |
870 |
