Devido aos vários tipos de peças de reposição importadas para hidráulica industrial e automação, mudanças na taxa de câmbio e outros fatores, os preços das peças importadas da Europa e dos Estados Unidos mudam frequentemente, por isso é difícil marcar com precisão o preço em tempo real. Consulte a folha de cotação em tempo real ou o preço do contrato do representante comercial! Pedimos desculpas pelo inconveniente causado a você!

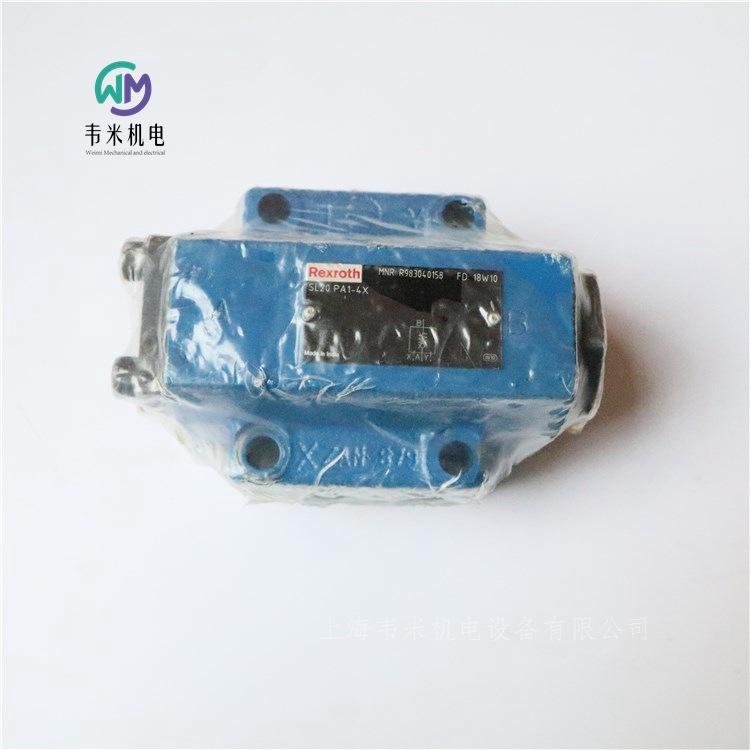

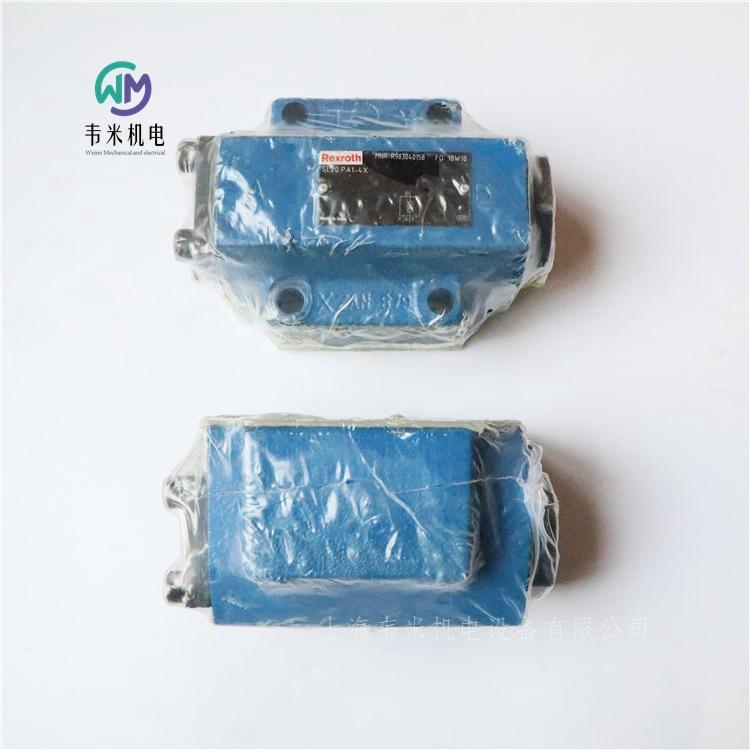

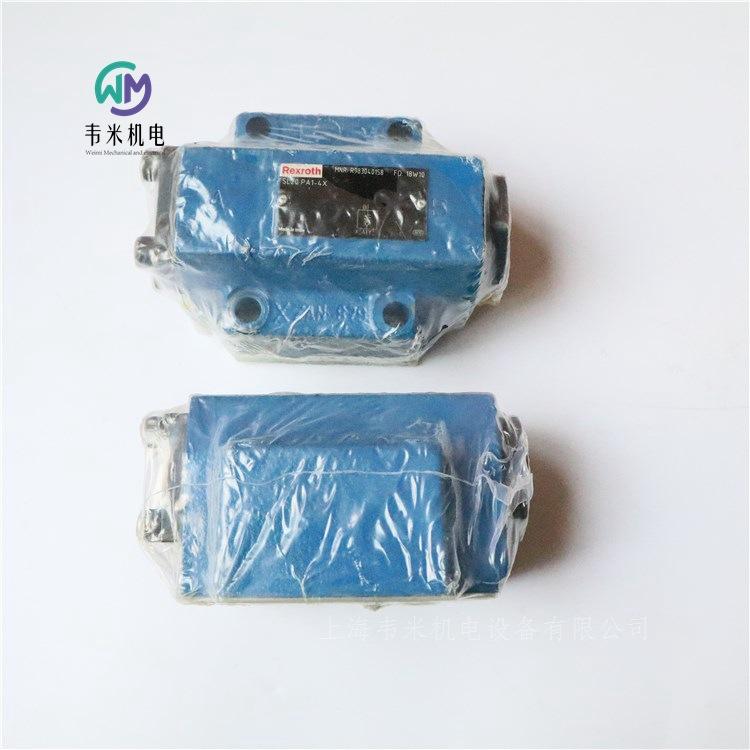

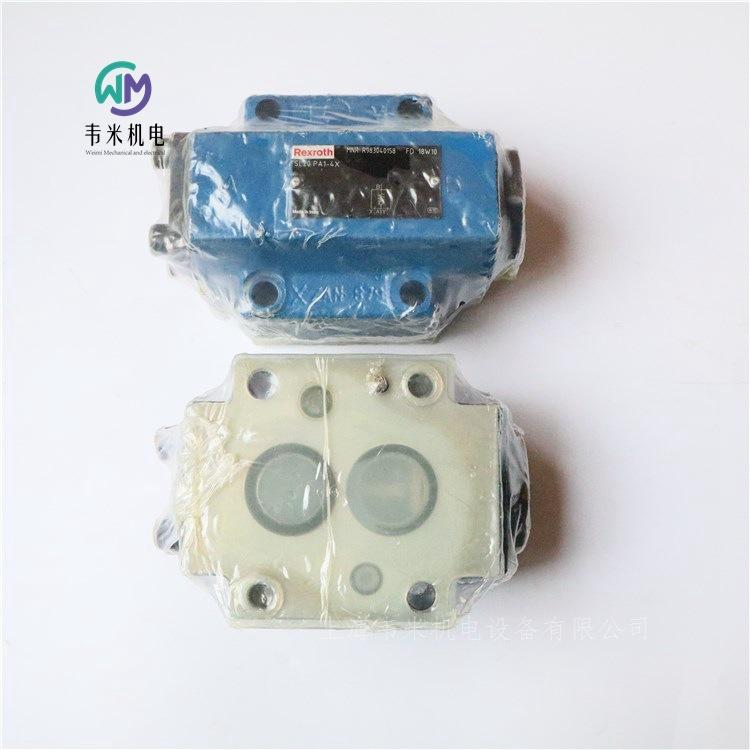

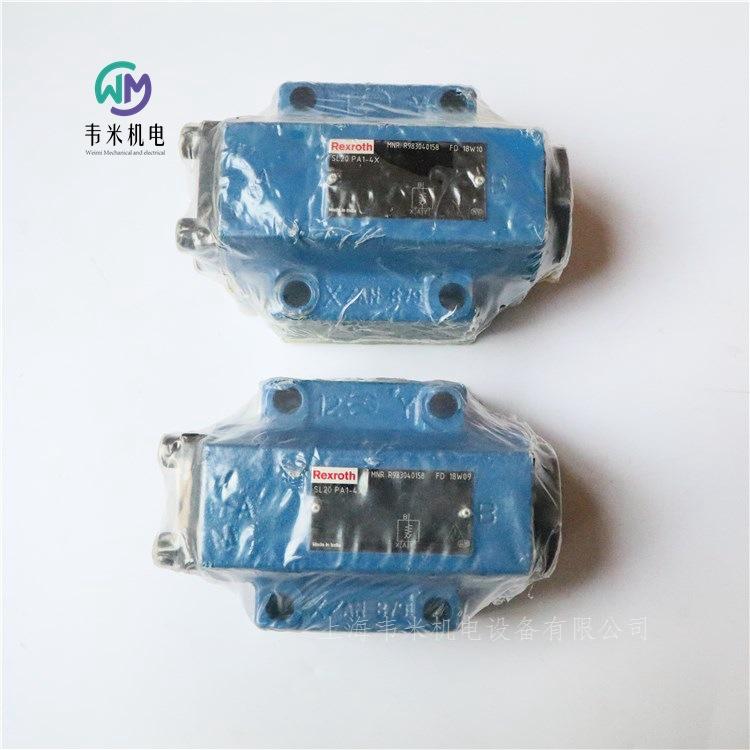

Válvula de retenção de controle hidráulico Rexroth R900442260 SL10PA2-4X/, compre acessórios industriais de controle hidráulico, pneumático e de automação importados, procure por "Shanghai Weimi Electromechanical Equipment Co., Ltd.", as fotos dos produtos são tiradas na vida real, garanta produtos originais, garantia de qualidade, pós-venda sem preocupações, varejo a granel, preços preferenciais, produtos comuns estão disponíveis em estoque. Bem-vindos, novos e antigos clientes para consultar e comprar!
Principais marcas: REXROTH, AVENTICS, DUPLOMATIC, AIRTEC, Bently, B&R, ASCO, ATOS e MOOG.
Válvula de retenção piloto operada Rexroth REXROTH
Nível 10...32
Tamanho 10 ... 32
Série de componentes 4X
Pressão máxima de trabalho 315 bar
Vazão máxima 550 l/min
Para instalação de rodapé
O padrão de montagem da porta está em conformidade com ISO 5781-06-07-0-00 (NG10), ISO 5781-08-10-0-00 (NG20), ISO 5781-10-13-0-00 (NG32)
Para conexão rosqueada
Para bloqueio sem vazamento de uma porta do atuador
Acessórios disponíveis para válvulas direcionais de carretel ou válvulas direcionais de assento, opcional
Retorno de óleo piloto externo
Modelos com pré-abertura para liberação atenuada, opcional
Com várias pressões de abertura, opcional
Kit de instalação de válvula de retenção disponível separadamente
Design anticorrosivo
A válvula de retenção tipo SL é uma válvula de retenção operada por piloto para montagem em subplaca ou conexão rosqueada. Ela é usada para bloqueio sem vazamento de uma porta do atuador, mesmo no caso de desligamento de longo prazo.
A válvula é composta principalmente de um alojamento, uma válvula de assento, uma mola de compressão, um núcleo de válvula de controle e uma válvula de assento de esfera pré-aberta opcional.
A válvula de assento permite que o fluido flua de A para B sem pressão piloto externa. Na direção oposta, a válvula de assento é fechada hidraulicamente.
Condição: pA > pB + pressão de abertura (mola de compressão).
Uma alta pressão piloto na porta X é suficiente para mover o carretel de controle na direção de uma válvula com sede de esfera (versão "A") e empurrar a válvula de gatilho para fora de sua sede. Isso permite fluxo livre em ambas as direções (positivamente mantida aberta).
Para garantir a abertura positiva da válvula de assento, a relação de pressão em ambos os lados do plugue de controle é tão importante quanto a relação de área no plugue de controle ou na válvula de assento.
Portanto, o tipo SL (pequena área anular) está disponível com pré-abertura "A" e sem pré-abertura "B". A4.
Modelo "A" (com pré-abertura)
A válvula é equipada com uma pré-abertura adicional. Ao pressurizar a porta X, o carretel de controle é movido para a direita. Ao fazer isso, a esfera e então o gatilho são empurrados para fora do assento.
Precauções:
Modelo "A":
A descarga também é possível usando pressões piloto mais baixas devido ao uso de uma configuração de dois estágios com uma área de controle de abertura ampliada.
Evite choques de comutação causados pela queda e descompressão do volume de pressão no lado do atuador.
Modelo "B":
Válvulas sem pré-abertura podem descarregar repentinamente o volume de pressão contido. Os choques de comutação resultantes podem levar não apenas ao desgaste prematuro dos componentes de montagem, mas também à geração de ruído.
Modelo "6U" (com válvula direcional acoplada)
No caso de válvulas de retenção piloto de ação direta da versão SL com uma válvula direcional adicional, o carretel de controle (4) pode ser controlado diretamente pela válvula direcional para abrir a válvula de assento contra a pressão do sistema (ou seja, na direção de bloqueio).
Perceber:
Ao encomendar válvulas direcionais, observe a posição diferente da porta A nas versões "P" e "G" (na versão "G", a superfície de porta é girada 180°, consulte "Dimensões").
Válvula de retenção de controle hidráulico Rexroth REXROTH SL 10...32
R900483370 SL10GA1-4X/
R900483370 SL10GA1-42
R900448378 SL10GA1-4X//12
R900429093 SL10GA1-4X//5
R900457618 SL10GA1-4X/J
R900599838 SL10GA1-4X/SO67
R900450160 SL10GA1-4X/V
R983052991 SL10GA1-4X/VIN010
R900062179 SL10GA1-4X/V/12
R900450776 SL10GA2-4X/
R900521462 SL10GA2-4X//12
R900502670 SL10GA2-4X/V
R901363026 SL10GA2-4X=
R900454520 SL10GA3-4X/
R900591065 SL10GA3-4X/V
R900445826 SL10GA4-4X/
R900718605 SL10GA4-4X/V
R983065084 SL10GA4–4X/VIN010
R900451135 SL10GB1-4X/
R900507043 SL10GB1-4X//12
R900220757 SL10GB1-4X//5
R900580052 SL10GB1-4X/V
R900582730 SL10GB1-4X/V/12
R900474395 SL10GB2-4X/
R900511048 SL10GB2-4X/J
R900473900 SL10GB2-4X/V
R900447726 SL10GB3-4X/
R900520846 SL10GB3-4X/J
R901426808 SL10GB3-4X/QMG24
R900522041 SL10GB3-4X/V
R900536395 SL10GB4-4X/
R900550802 SL10GB4-4X/V/12
R900483371 SL10PA1-4X/
R988002099 SL10PA1-4X/
R988004505 SL10PA1-4X/
R900425616 SL10PA1-4X/J
R901430218 SL10PA1-4X/J3
R900207273 SL10PA1-4X/JV
R900537478 SL10PA1-4X/SO96
R900459576 SL10PA1-4X/SO113
R900440205 SL10PA1-4X/SO149
R900508232 SL10PA1-4X/SO251
R900586402 SL10PA1-4X/SO280
R900434337 SL10PA1-4X/SO67
R900079747 SL10PA1-4X/SO97
R900457388 SL10PA1-4X/V
R900425580 SL10PA1-4X/VSO113
R901402148 SL10PA1-4X/VJ50
R901406522 SL10PA1-4X=VJ50
R900442260 SL10PA2-4X/
R900442260 SL10PA2-42
R901031296 SL10PA2-4X/SO96
R900599830 SL10PA2-4X/SO251
R900586396 SL10PA2-4X/V
R900443418 SL10PA3-4X/
R901341937 SL10PA3-4X/J50
R900504957 SL10PA3-4X/V
R901429658 SL10PA3-4X/VJ3
R900419510 SL10PA4-4X/
R900020963 SL10PA4-4X/J
R901141208 SL10PA4-4X/JV
R900403579 SL10PA4-4X/V
R901430215 SL10PA4-4X/VJ3
R900443419 SL10PB1-4X/
R900058130 SL10PB1-4X/SO313
R900403795 SL10PB1-4X/J
R900532365 SL10PB1-4X/SO257
R900449987 SL10PB1-4X/SO96
R900079790 SL10PB1-4X/SO97
R900481121 SL10PB1-4X/SO97
R900406641 SL10PB1-4X/V
R900457386 SL10PB2-4X/
R900514645 SL10PB2-4X/V
R900438637 SL10PB3-4X/
R901426805 SL10PB3-4X/QMG24
R901426828 SL10PB3-4X/QMG24V
R901121247 SL10PB3-4X/V
R901430220 SL10PB3-4X/VJ3
R901301264 SL10PB3-4X/VJ50
R900451335 SL10PB4-4X/
R900527575 SL10PB4-4X/V
R983040138 SL10GA1-4XIN010
R983040139 SL10GA2-4XIN010
R983040140 SL10GA3-4X/IN010
R983040141 SL10GB1-4XIN010
R983040142 SL10GB24XIN010
R983040143 SL10GB3-4XIN010
R983040144 SL10GB4-4X/IN010
R983040145 SL10PA1-4XIN010
R983040146 SL10PA1-4X/VIN010
R983040147 SL10PA2-4XIN010
R983040148 SL10PA2-4X/VIN010
R983040149 SL10PA3-4XIN010
R983040150 SL10PA4-4XIN010
R983040151 SL10PB1-4XIN010
R983040152 SL10PB1-4X/VIN010
R983040153 SL10PB2-4XIN010
R983040154 SL10PB3-4XIN010
R983030717 SL10PB4-4X/IN010
R983030717 SL10PB4-4X/IN010
R978014265 SL10GA2-4X/V/12
R978878966 SL10GB2-4X/12
R900587553 SL15GA1-4X/
R900503225 SL15GA1-4X/V
R900500296 SL15GA2-4X/
R900560578 SL15GA2-4X/V
R900599508 SL15GA3-4X/
R900988233 SL15GA3-4X/V
R900503693 SL15GA4-4X/
R900500952 SL15GB1-4X/
R900768223 SL15GB1-4X/V
R900599993 SL15GB2-4X/
R900509517 SL15GB2-4X/V
R900526533 SL15GB3-4X/
R900501011 SL15GB4-4X/
R900587554 SL20GA1-4X/
R900504557 SL20GA1-4X/V
R900599966 SL20GA2-4X/
R900508234 SL20GA2-4X/V
R900599862 SL20GA3-4X/
R900082340 SL20GA3-4X/V
R900507211 SL20GA4-4X/
R901028141 SL20GA4-4X/V
R900500298 SL20GB1-4X/
R900509551 SL20GB1-4X/V
R900500093 SL20GB2-4X/
R900537233 SL20GB2-4X/V
R900505950 SL20GB3-4X/
R900560497 SL20GB3-4X/V
R900525517 SL20GB4-4X/
R900587554 SL20GA1-45/
R900504557 SL20GA1-45/V
R900599966 SL20GA2-45/
R900508234 SL20GA2-45/V
R900599862 SL20GA3-45/
R900082340 SL20GA3-45/V
R900507211 SL20GA4-45/
R901028141 SL20GA4-45/V
R900500298 SL20GB1-45/
R900509551 SL20GB1-45/V
R900500093 SL20GB2-45/
R900537233 SL20GB2-45/V
R900505950 SL20GB3-45/
R900560497 SL20GB3-45/V
R900525517 SL20GB4-45/
R900587559 SL20PA1-4X/
R983040158 SL20PA1-4X/
R900501547 SL20PA1-4X/V
R900599536 SL20PA2-4X/
R900500870 SL20PA2-4X/V
R900599606 SL20PA3-4X/
R900501197 SL20PA3-4X/V
R900500630 SL20PA4-4X/
R900514669 SL20PA4-4X/V
R900599586 SL20PB1-4X/
R900509458 SL20PB1-4X/V
R900500208 SL20PB2-4X/
R900504955 SL20PB2-4X/V
R900500527 SL20PB3-4X/
R900535425 SL20PB3-4X/V
R900513545 SL20PB4-4X/
R900059865 SL20PB4-4X/V
R900587555 SL25GA1-4X/
R900505867 SL25GA1-4X/V
R900599967 SL25GA2-4X/
R900537308 SL25GA2-4X/V
R900503587 SL25GA3-4X/
R901082906 SL25GA3-4X/V
R900508897 SL25GA4-4X/
R900599965 SL25GB1-4X/
R900503340 SL25GB1-4X/V
R900500616 SL25GB2-4X/
R900537236 SL25GB2-4X/V
R900245356 SL25GB3-4X/
R900518633 SL25GB4-4X/
R900519401 SL25GB4-4X/V
R900587556 SL30GA1-4X/
R900599870 SL30GA1-4X/V
R900500618 SL30GA2-4X/
R900528010 SL30GA2-4X/V
R900500045 SL30GA3-4X/
R900599347 SL30GA3-4X/V
R900510219 SL30GA4-4X/
R901176941 SL30GA4-4X/V
R900500617 SL30GB1-4X/
R900990186 SL30GB1-4X/V
R900502193 SL30GB2-4X/
R900537235 SL30GB2-4X/V
R900524111 SL30GB3-4X/
R900536798 SL30GB4-4X/
R900587560 SL30PA1-4X/
R900500095 SL30PA1-4X/V
R900599473 SL30PA2-4X/
R900599473 SL30PA2-42/
R900514206 SL30PA2-4X/V
R900599553 SL30PA3-4X/
R900518694 SL30PA3-4X/V
R900501652 SL30PA4-4X/
R900501897 SL30PA4-4X/V
R900599968 SL30PB1-4X/
R900508354 SL30PB1-4X/V
R900503740 SL30PB2-4X/
R900058475 SL30PB2-4X/V
R900505807 SL30PB3-4X/
R900564927 SL30PB3-4X/V
R900513491 SL30PB4-4X/
R900212472 SL30PB4-4X/V
