Fornecer folha de dados AD7606, diagrama de fiação, SExemplo TM32F103 STM32F407 STM323F429

Link: https://pan.baidu.com/s/1gGz--ADjvLMF49Vxt3pN1w Código de extração: c3vr

Use o chip ADC de 16 bits de alta precisão AD7606

• 8 entradas analógicas. Impedância 1M ohm.[Não é necessária nenhuma fonte de alimentação negativa, nenhum circuito amplificador operacional analógico frontal é necessário e a saída do sensor pode ser conectada diretamente]
• O intervalo de entrada é positivo ou negativo 5 V, positivo ou negativo 10 V. O intervalo pode ser controlado por IO.
• Resolução 16 bits.
• A frequência máxima de amostragem é de 200 Ksps. Suporta 8 níveis de configuração de sobreamostragem (pode reduzir efetivamente o jitter).
• Benchmark integrado
• Fonte de alimentação única de 5 V
• Interface SPI ou interface de barramento de 16 bits. O nível de E/S da interface pode ser 5 V ou 3,3 V

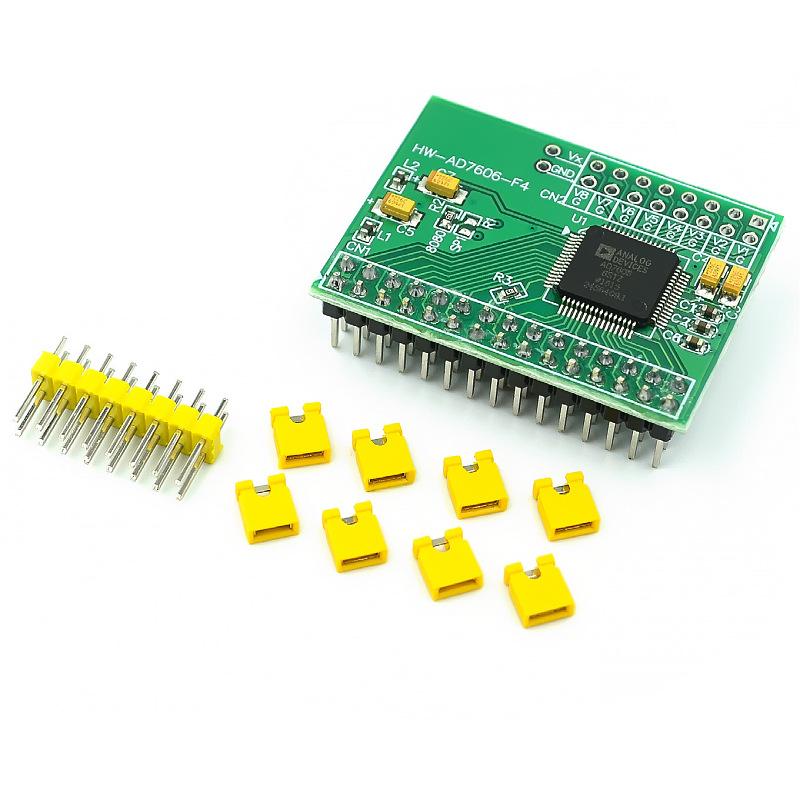

dica:Para facilitar sua seleção, os pinos de entrada analógica de fileira dupla (espaçamento 2x8/2,54 mm) na parte frontal da placa PCB não são soldados por padrão.

Distribuiremos 2 pinos de duas fileiras x 8 e 8 tampas de jumper, e os clientes poderão escolher se desejam soldar para cima ou para baixo.
