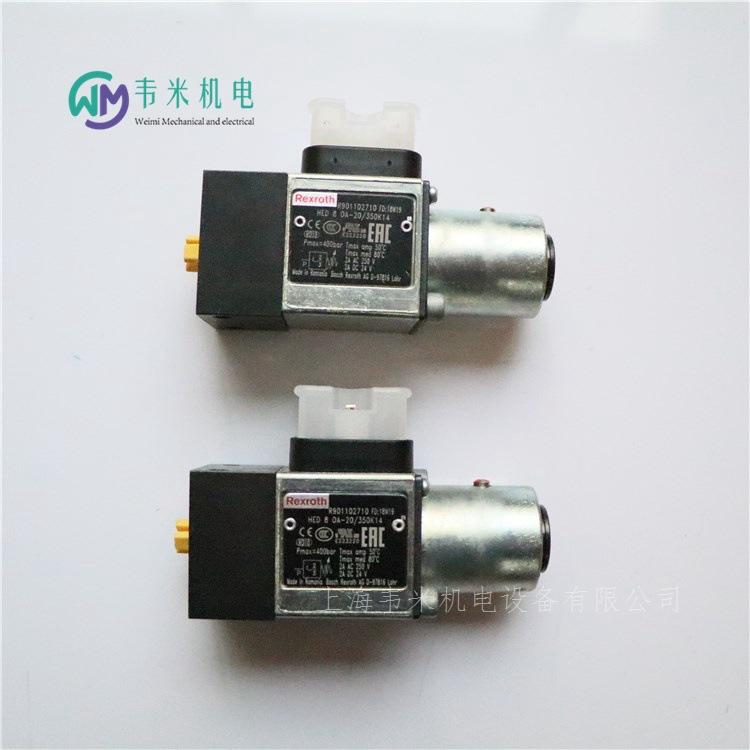

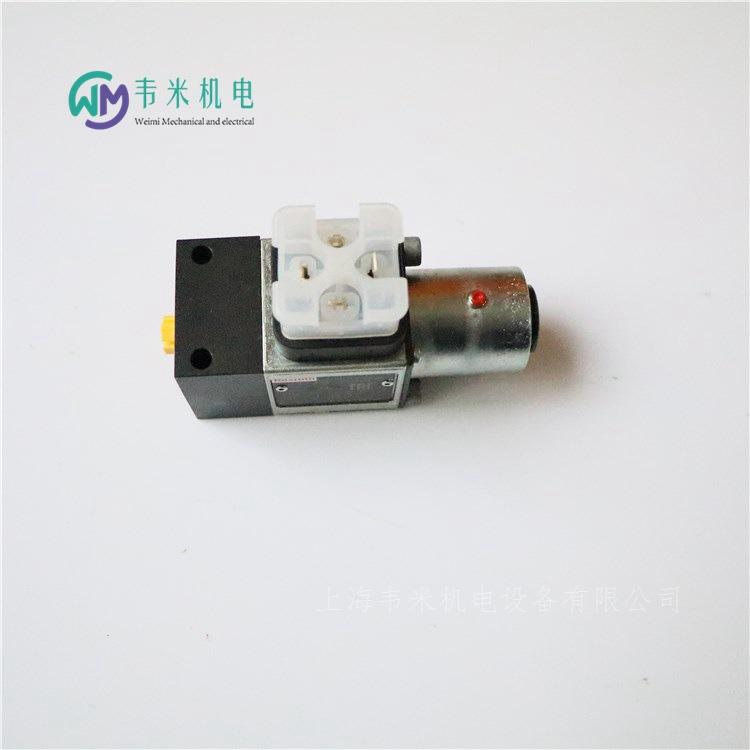

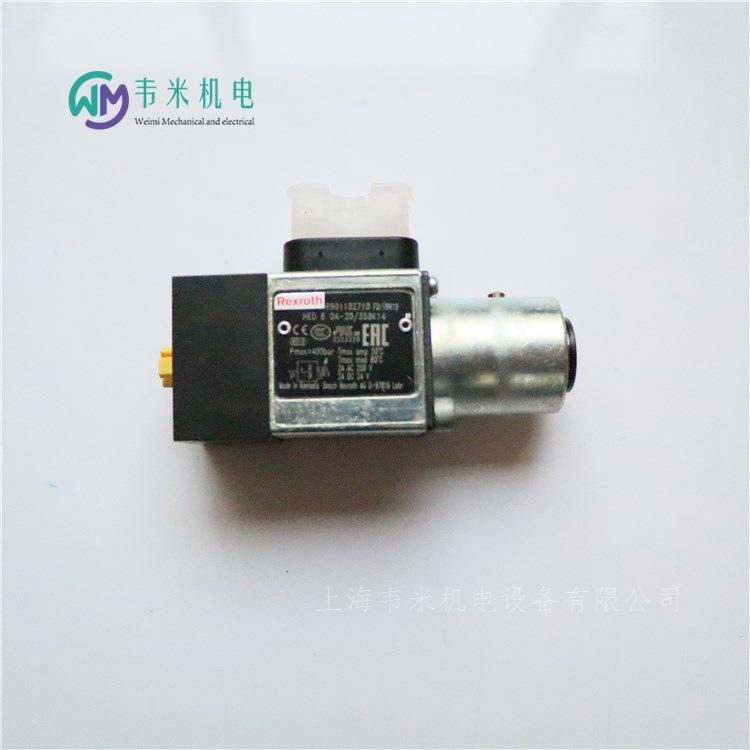

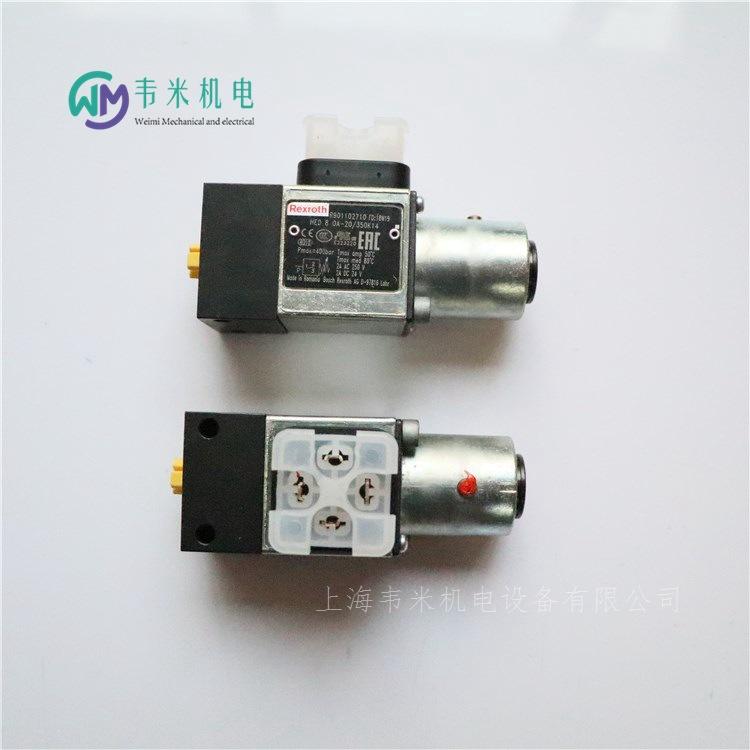

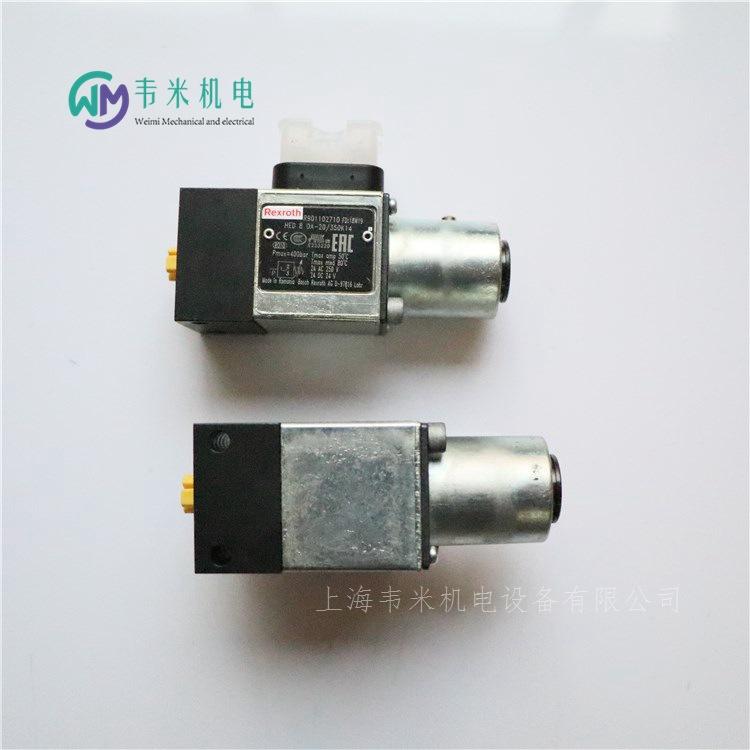

R901106512 HED8OA-2X/200K14/12 Relé

Interruptor de pressão de êmbolo hidráulico-elétrico Rexroth
HED 8 -2X
Série de componentes 2X
Pressão máxima de trabalho 630 bar
Classificações de pressão 50, 100, 200, 350 e 630 bar
Componentes UL, certificação CCC
Peso: 0,8kg
Posição de instalação: Qualquer
Faixa de temperatura ambiente (vedação NBR): -25 ... +50 °C
Faixa de temperatura ambiente (vedação FKM): -20 ... +50°C
Faixa de temperatura ambiente (vedação de baixa temperatura): -40 ... +50 °C
Teste sinusoidal: DIN EN 60068-2-6:1996-05: 10…2000 Hz / máx. 10 g / 10 vezes o ciclo
Choque de transporte: DIN EN 60068-2-27:1995-03: 15 g / 11 ms
Teste de choque: DIN EN 60068-2-29:1995-03: 25 g / 6 ms
Teste de ruído: DIN EN 60068-2-64:1996-05:20…2000 Hz / 10 g RMS / 30 min
Conformidade/Certificados:
CE：
DIN EN 61058-1: 2002 / A2: 2008
DIN EN 60947-1: 2007 / A1: 2011
DIN EN 60947-5-1: 2004 / A1: 2009
DIN EN 60529: 1991 / A2: 2013
UL: UL 508 17ª edição, número do arquivo: E223220 (350 bar de altura)
CCC：GB14048.5-2008
RoHS: Em conformidade com a Diretiva da UE 2011/65/UE
Faixa de temperatura do óleo hidráulico (vedações NBR): -25 ... +80 °C
Faixa de temperatura do óleo hidráulico (vedações FKM): -20 … +80°C
Faixa de temperatura do óleo hidráulico (vedação de baixa temperatura): -40 ... +80 ° C
Faixa de viscosidade: 10 ... 800 mm²/s
Número de cargas: ≥ 5 milhões
Com conector "K14": EN 175301-803, 3 polos + PE
Classe de proteção de acordo com EN 60529: IP65 (plugue de conexão instalado e fixo)
Com conector "K35": IEC 61076-2-101, M12 x 1, codificação A, 4 polos
Classe de proteção de acordo com EN 60529: IP67, montado e equipado com plugue de conexão
Frequência máxima de comutação: 7200 1/h
Precisão de conversão (repetibilidade): < 1% da pressão definida
Interruptor: Em conformidade com VDE 0630-1/DIN EN 61058-1
Resistência de conversão: < 50mΩ
Características:
Para montagem em placa de base/montagem em tubo
Para conexões de flange conforme ISO 16873
Como elemento de empilhamento vertical, conectado a placas de válvulas sanduíche de acordo com a norma ISO 4401
5 níveis de pressão
4 tipos de ajustes:
– Fuso com ou sem capa protetora
– Fuso com escala, com ou sem capa protetora
– Com botão graduado
– Botão com trava e escala
Conexões elétricas
– Com válvula de design A (conector quadrado grande)
– Com conector M12 x 1
Microinterruptor com função de contato normalmente fechado/normalmente aberto
Comutação de nível zero atual (de 1 mA a 2 A)
Faixa de pressão listada pela UL até 350 bar
Os pressostatos hidráulicos-elétricos do tipo HED 8 são pressostatos do tipo êmbolo. Eles consistem basicamente de um alojamento, um kit de montagem com êmbolo, uma mola de compressão, um elemento de ajuste e um microinterruptor.
Se a pressão a ser monitorada cair abaixo da pressão definida, o microinterruptor é operado. A pressão a ser monitorada é transmitida ao êmbolo através do orifício. O êmbolo é suportado pelo assento da mola e supera a força de mudança da mola de compressão. O assento da mola transmite o movimento do êmbolo ao microinterruptor e libera a pressão deste último quando a pressão definida é atingida. Isso abre ou fecha o circuito, dependendo da configuração do circuito. O batente positivo mecânico do assento da mola protege o microinterruptor de danos mecânicos no caso de uma queda repentina de pressão e sobrepressão e evita a compressão sólida da mola de compressão.
Perceber:
Para prolongar a vida útil, o pressostato deve ser montado com vibração mínima e protegido contra choque hidráulico.

Número do pedido e modelo do relé de pressão alemão Rexroth REXROTH:
R901099808 HED8OH-20/200K14
R901107369 HED8OH-20/200K14KW
R901101640 HED8OH-20/350K14
R901102747 HED8OP-20/100K14
R901107370 HED8OP-20/100K14KW
R901102721 HED8OP-20/200K14
R901108018 HED8OP-20/200K14KW
R901106453 HED8OP-20/350K14
R901107914 HED8OP-20/350K14KS
R901102349 HED8OH-20/50K14
R901107086 HED8OH-20/50K14AS
R901102706 HED8OA-20/100K14
R901106262 HED8OA-20/100K14AS
R901095551 HED8OA-20/100K14KS
R901106448 HED8OA-20/200K14KW
R901102716 HED8OA-20/350K14KW
R901107915 HED8OA-20/630K14S
R901102360 HED8OH-20/100K14
R901107122 HED8OH-20/100K14KW
R901102706 HED8OA-2X/100K14
R901094159 HED8OA-2X/100K14KW
R901101698 HED8OA-2X/50K14
R901102716 HED8OA-2X/350K14KW
R901102710 HED8OA-2X/350K14
R901102711 HED8OA-2X/100K14S
R901102708 HED8OA-2X/200K14
R901106448 HED8OA-2X/200K14KW
R901102747 HED8OP-2X/100K14
R901107370 HED8OP-2X/100K14KW
R901107083 HED8OP-2X/50K14
R901106453 HED8OP-2X/350K14
R901107129 HED8OP-2X/350K14KW
R901091138 HED8OP-2X/350K14AS
R901102721 HED8OP-2X/200K14
R901108018 HED8OP-2X/200K14KW
R901107095 HED8OH-2X/350K14KW
R901099789 HED8OH-2X/200K14V
R901102349 HED8OH-2X/50K14
R901107086 HED8OH-2X/50K14AS
R901099808 HED8OH-2X/200K14
R901107369 HED8OH-2X/200K14KW
R901101640 HED8OH-2X/350K14
R901102360 HED8OH-2X/100K14
R901107122 HED8OH-2X/100K14KW
