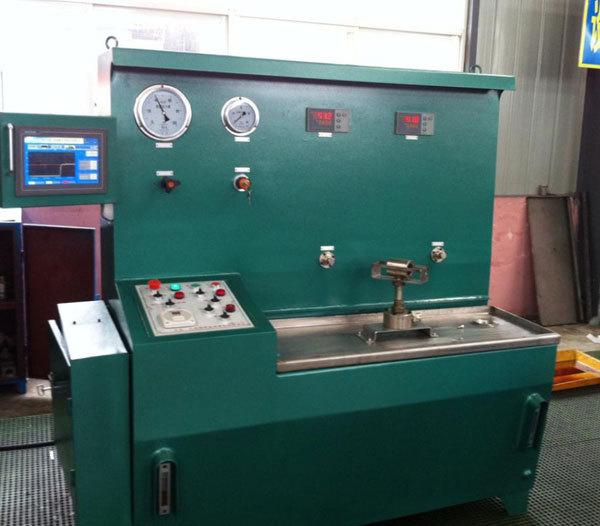

Introdução de produto de bancada de teste de válvula de três propósitos de pilar único

A bancada de teste de válvula de três propósitos de pilar único é um equipamento de teste especial e equipamento de inspeção para pilares únicos usados ​​em minas. Pode completar o comissionamento e testes de aceitação de produção e manutenção diária de vários tipos de pilares hidráulicos únicos. A bancada de teste de pilar único também pode realizar a detecção do desempenho de vedação de vários componentes hidráulicos e o ajuste de válvulas de segurança. A bancada de testes pode ser usada em conjunto com uma prensa horizontal de 500KN e uma prensa vertical de 1000KN para completar os itens de teste necessários para pilares hidráulicos individuais e válvulas de três funções. Portanto, é uma bancada de testes com ampla gama de utilizações em testes hidráulicos e trabalhos de manutenção em fábricas e minas.

Características da bancada de teste de válvulas de três propósitos de pilar único

1. A bomba de emulsão é uma bomba de baixa pressão. A bomba de óleo aciona o cilindro auxiliar para gerar alta pressão e pode produzir emulsões de diferentes pressões para vários testes.

2. Por meio da melhoria do sistema hidráulico, o fluxo de fornecimento de fluido da bancada de teste foi bastante aumentado, o que melhorou a eficiência de enchimento do pilar único.

3. Equipado com painel de botões centralizado e equipamento de iluminação, é fácil de operar e melhora as condições de operação.

4. Pode ser equipado com um único suporte hidráulico de detecção de vedação horizontal para melhorar significativamente a eficiência da detecção.

5. Um sistema de detecção de computador pode ser instalado, que integra exibição de dados, coleta, processamento e detecção de tempo, e pode gerar e imprimir automaticamente relatórios de teste.

Parâmetros técnicos da bancada de teste de válvula de três propósitos de pilar único

1. Bancada de testes

Sistema hidráulico:

Potência do motor: 5,5KW

Fluxo da bomba de óleo: 15L/min

Pressão nominal: 25MPa

Alta pressão: 31,5 MPa

Meio de trabalho: óleo hidráulico antidesgaste 46#

Sistema de emulsão de bancada de teste de suporte hidráulico único:

Potência do motor: 3KW

Fluxo da bomba: 20 L/min

Pressão nominal: 60 MPa

Alta pressão: 75 MPa

Meio de trabalho: emulsão 3-5%

Fluxo estável pequeno: 0,04 L/min

Ambiente de uso: temperatura 0~40℃

Umidade 10~85% UR

Fonte de alimentação: AC380V±10% (sistema trifásico de quatro fios) 50Hz±2%

2. Supino de teste de pilar horizontal

Horizontais: (500KN)

Capacidade máxima de carga: 500KN

Capacidade de carga nominal: 300KN

Altura máxima de carregamento: DW35

Pressão de trabalho: 38 MPa

Formulário de teste de pressão: carregamento interno

Curso do cilindro: 600mm.
