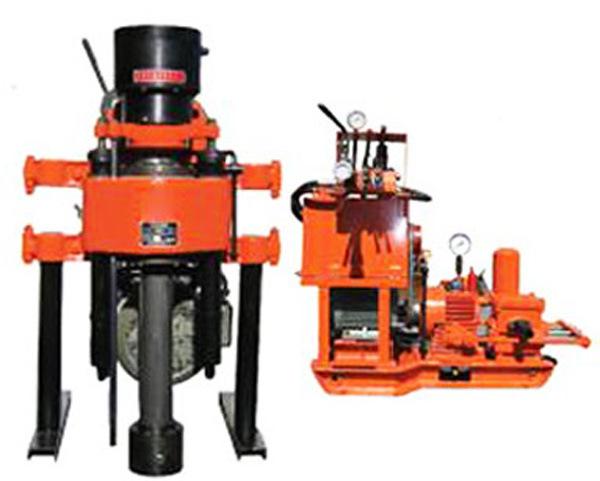

O equipamento de perfuração de túneis KD-150 é um equipamento de perfuração de túneis com alimentação hidráulica. Este equipamento de perfuração é adequado para exploração de minas de metal, minas não metálicas, minas de carvão e rejuntamento, drenagem e perfuração de furos de observação no corredor da estação hidrelétrica. Ele tem as características de peso leve, forte estabilidade, fácil de mover e instalar, etc.

Características do produto da plataforma de perfuração de túnel KD-150

1. A perfuratriz de túnel KD-150 possui um mecanismo de alimentação hidráulica automática para melhorar a eficiência da perfuração e reduzir a intensidade de trabalho dos trabalhadores.

2. Tamanho pequeno e peso leve.

3. É adotado suporte de coluna dupla, que ocupa uma pequena área durante a construção e possui estrutura compacta.

4. A plataforma de perfuração e a bomba d'água são acionadas separadamente para facilitar o layout do canteiro de obras.

5. Leve, forte desempenho, fácil de mover e instalar.

Parâmetros técnicos da plataforma de perfuração de túneis KD-150

Equipamento de perfuração:

Profundidade de perfuração: 150m Diâmetro de abertura: 91mm Diâmetro final do furo: 59mm

Diâmetro da haste de perfuração: 42mm Ângulo de perfuração: 0°-360°

Dimensões da plataforma de perfuração (comprimento × largura × altura): 1405 × 800 × 2105 (mm)

Dimensões da bomba (comprimento × largura × altura): 1100 × 480 × 850 (mm)

Rotador:　

Diâmetro interno do eixo vertical: 52 mm Velocidade do eixo vertical (três marchas): 140, 295, 470, 790, 1010 r/min

Curso do eixo vertical (KD100-4): 450 mm Eixo vertical sem carga velocidade máxima de movimento ascendente: 0,05 m/s

Velocidade máxima de movimento descendente do eixo vertical sem carga: 0,067 m/s

Pressão máxima de alimentação do eixo vertical: 15KN

Força máxima de elevação do eixo vertical: 25KN

guindaste　

Capacidade máxima de elevação (corda única): 11KN Velocidade periférica do tambor (segunda camada): 0,255, 0,51, 1,02 m/s

Diâmetro do tambor: 145 mm Diâmetro do cabo de aço: 9,3 mm

Capacidade do cabo de aço: 27m

Motor principal　

Modelo: Y160M-4 Potência nominal: 11KW Velocidade nominal: 1460r/min

águaBombear

Deslocamento máximo: 77L/min Pressão máxima de trabalho: 1Mpa Pressão nominal de trabalho: 0,7Mpa

bomba de óleo　

Tipo: Modelo de bomba de engrenagem: YBC-12/80 Pressão nominal: 8Mpa

Taxa de fluxo: 8ml/r Velocidade nominal: 1440r/min
