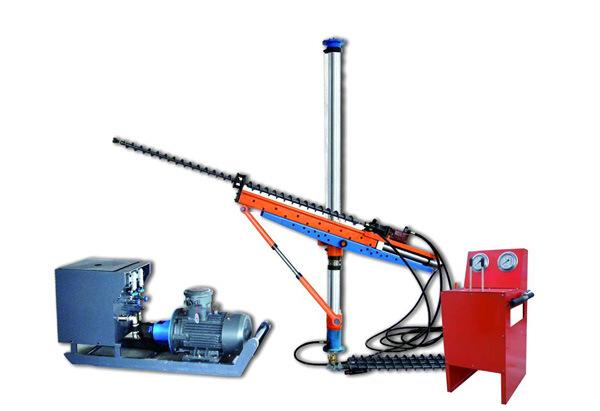

Introdução ao produto de equipamento de perfuração de pilares

A plataforma de perfuração de coluna é um novo tipo de equipamento de perfuração de rocha subterrânea semimecanizada, usada principalmente para a prevenção e controle de elevação do piso em túneis subterrâneos. Também pode ser usada para perfuração de furos de ancoragem em projetos de reforço de taludes, escavação de túneis principais e túneis de preparação de mineração e perfuração e perfuração de claraboias. A plataforma de perfuração tem as características de estrutura simples, fácil uso, tempo auxiliar curto, peso leve e baixo custo. Portanto, esta plataforma de perfuração tem alta eficiência de trabalho, boa qualidade de tratamento, baixa intensidade de trabalho para os trabalhadores e baixos custos de reparo de túneis. É um dispositivo para prevenção e controle de elevação do piso em túneis de minas de carvão.

Condições ambientais para uso de sondas de perfuração de coluna

Pressão atmosférica ambiente: 0,5 kPa ~ 0,8 kPa;

A temperatura do ar ambiente não excede 0°C a 40°C;

A umidade relativa do ar ambiente não deve exceder 95%±3% (a ±25°C);

O ar ambiente não contém metano ou pó de carvão explosivo;

Coeficiente de dureza da rocha f=8-14;

O túnel ou secção de perfuração tem uma altura superior a 2,3m.

Parâmetros técnicos da plataforma de perfuração de coluna

Profundidade de perfuração m 100

Diâmetro da haste de perfuração mm φ42×800, φ75×800

Diâmetro de perfuração mm φ65, φ75, φ115 0,4~0,6

Velocidade nominal r/min 100 120 135

Consumo de ar do motor rotativo m3 /min 5,5 6,5 8,0

Consumo de ar do motor de propulsão m3/min 3,5 4,5 5,5

Potência de saída kW 1,3 2,0 2,55

Velocidade sem carga r/min 210 250 280

1/2 velocidade sem carga r/min 105 125 140

Torque a 1/2 velocidade sem carga N·m 118 148 170

Torque de parada N·m 260 320 360

Torque de carga N·m 230 280 315

Torque de partida N·m 240 300 340

Força de propulsão Kn 6

Velocidade de propulsão sem carga mm/min 800

Altura de trabalho mm 1500

Curso de propulsão mm 1100

Adapte-se ao coeficiente de dureza da camada de carvão f＜6

Ângulo de inclinação da perfuração° 0～90

Ruído (nível de pressão sonora) dB(A) 95

Ruído (nível de potência sonora) dB(A) 112

Peso da unidade principal Kg 200

Peso da plataforma de perfuração Kg 269

Tamanho do host: mm 2410×580×570 (comprimento×largura×altura)
