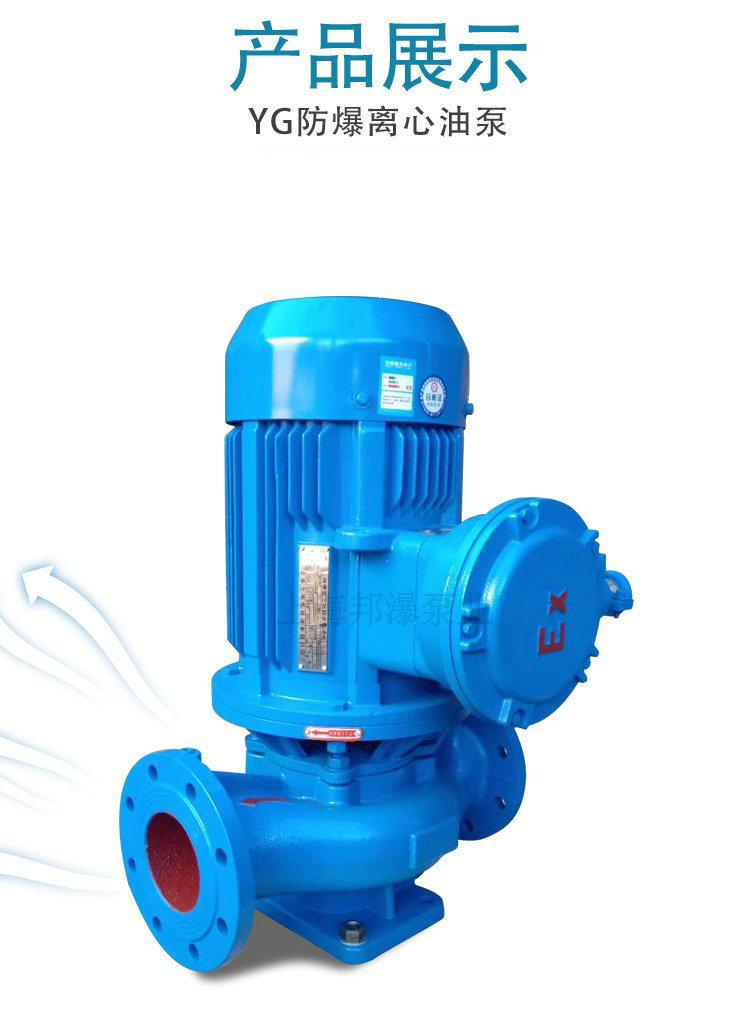

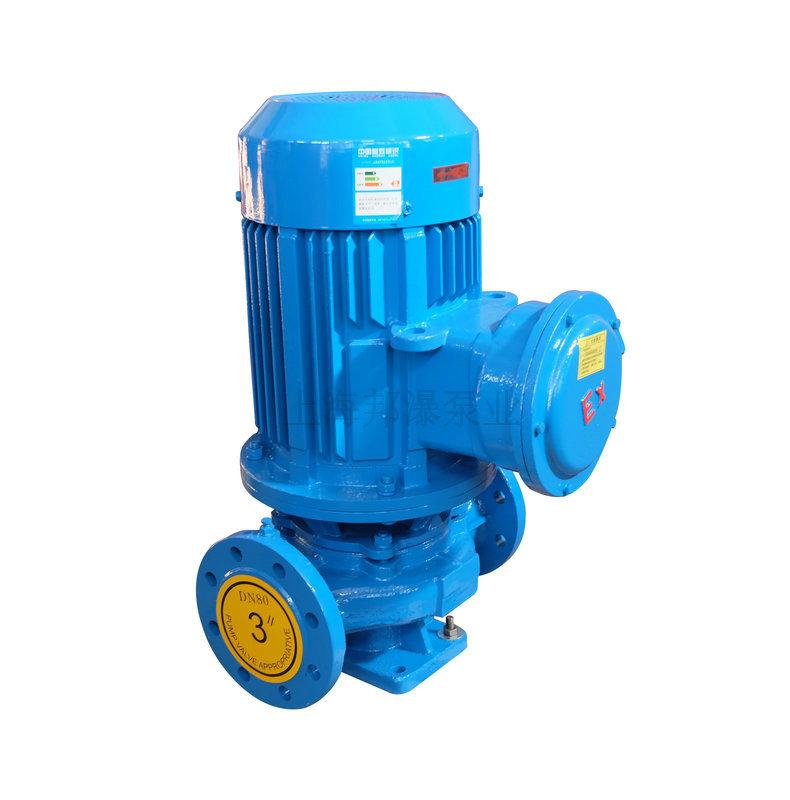

Bomba centrífuga de aceite YG YG40-250IA bomba de aceite de tubería vertical bomba de aceite de tubería vertical de una sola etapa de succión única YG

Bomba centrífuga a prueba de explosiones vertical, precio de bomba de tubería YG, parámetros de bomba de aceite de tubería a prueba de explosiones, YG40-250IA



Nota especial: El material predeterminado de la bomba centrífuga de tubería a prueba de explosiones YG es hierro fundido con impulsor de latón y motor a prueba de explosiones. También se puede personalizar el material de acero inoxidable.



Instrucciones de instalación de la bomba de aceite de tubería YG:

11. Antes de la instalación, verifique si los sujetadores de la unidad están flojos y si el canal de flujo del cuerpo de la bomba es anormal o está bloqueado para evitar dañar el impulsor y el cuerpo de la bomba cuando la bomba esté en funcionamiento.

21. Durante la instalación, no se debe agregar el peso de la tubería a la bomba de agua para evitar la deformación de la bomba.

31. Los pernos de anclaje deben apretarse durante la instalación para evitar que la vibración afecte el rendimiento de la bomba durante el arranque.

41. Para facilitar el mantenimiento y un uso seguro, se instala una válvula reguladora en las tuberías de entrada y salida de la bomba y un manómetro en los accesorios de salida de la bomba para garantizar el funcionamiento dentro del rango nominal de altura y caudal, garantizar el funcionamiento normal de la bomba y aumentar su vida útil.

52. Tras la instalación, extraiga el eje de la bomba. No debe oírse ningún ruido de fricción ni atascarse el impulsor. Si la bomba está atascada, desmóntela para comprobar la causa.

6Las bombas se dividen en dos tipos de instalación: instalación de conexión rígida e instalación de conexión flexible (ver método de conexión).



YGBomba de aceite para tubería verticalDescripción del Producto

YGTubería Verticalbomba de aceiteTubería de aspiración única de una sola etapa serie ISGbomba centrífugaLa expansión es un diseño combinado realizado por nuestro personal científico y tecnológico y expertos nacionales en bombas de agua que seleccionan el modelo hidráulico vertical nacional estable y los parámetros de rendimiento de la bomba centrífuga IS basándose en la bomba vertical general. Al mismo tiempo, según la temperatura de uso, el medio, etc., se derivan productos adecuados para el transporte de medios aceitosos de la bomba centrífuga ISG. Esta serie de productos tiene las ventajas de alta eficiencia y ahorro de energía, bajo ruido y rendimiento confiable. Cumple con los requisitos estándar del Ministerio de Maquinaria JB/T5305 8-93. Todos los productos de esta serie utilizan motores a prueba de explosiones de estándar nacional, con un grado a prueba de explosiones de DIIBT4 y un grado de protección de IP54. El impulsor se funde con latón de alta calidad y pasó la aprobación del Ministerio de Industria de Maquinaria en 1993.Bomba de tuberíaEl producto pasó la inspección unificada.

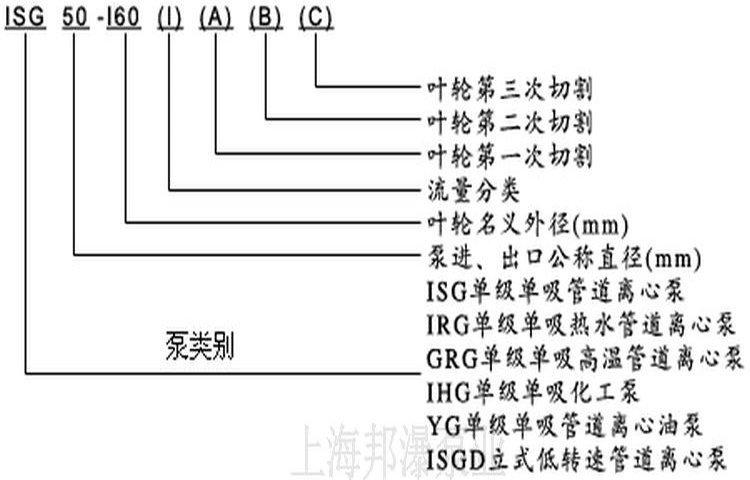

 Significado del modelo de bomba de aceite de tubería vertical YG:



Uso del producto de bomba de aceite de tubería vertical YG:

1.YGBomba de aceite para tubería vertical, utilizada para transportar productos petrolíferos como gasolina, queroseno, diésel, etc. La temperatura del medio transportado es de -20℃-+120℃.
2. Esta bomba se utiliza principalmente para el aumento de presión en tuberías, el transporte a larga distancia de gasolina, queroseno, diésel, combustible de aviación y otros aceites, y también puede transportar otros líquidos no corrosivos. Es adecuada para depósitos de petróleo, gasolineras, industria química, minería, industria petroquímica, empresas e instituciones, etc.



La bomba de aceite es una bomba diseñada profesionalmente que se utiliza para transportar aceite. Las bombas de aceite incluyen bombas de aceite para tuberías, bombas de aceite autocebantes, bombas de aceite de engranajes ybomba de calorExisten varios tipos, cada uno con diferentes rendimientos, para proporcionar soporte para la entrega de aceite en diferentes condiciones de trabajo. Las razones de su diseño son prácticamente las mismas que las de otras bombas de entrega de fluidos, pero debido a la naturaleza inflamable y explosiva del aceite, la bomba de aceite necesita trabajar intensamente en la protección contra explosiones para garantizar un uso seguro. Por lo tanto, la bomba de aceite es algo diferente de otras bombas de entrega de fluidos en términos de material, y el motor también debe estar equipado con un motor a prueba de explosiones. Por supuesto, para algunos aceites con puntos de inflamación altos, en realidad no es necesario un diseño especial en términos de materiales, pero los aceites con puntos de inflamación altos suelen tener mayor viscosidad y concentración, por lo que la estructura de la bomba necesita ajustarse al transportar dichos aceites.

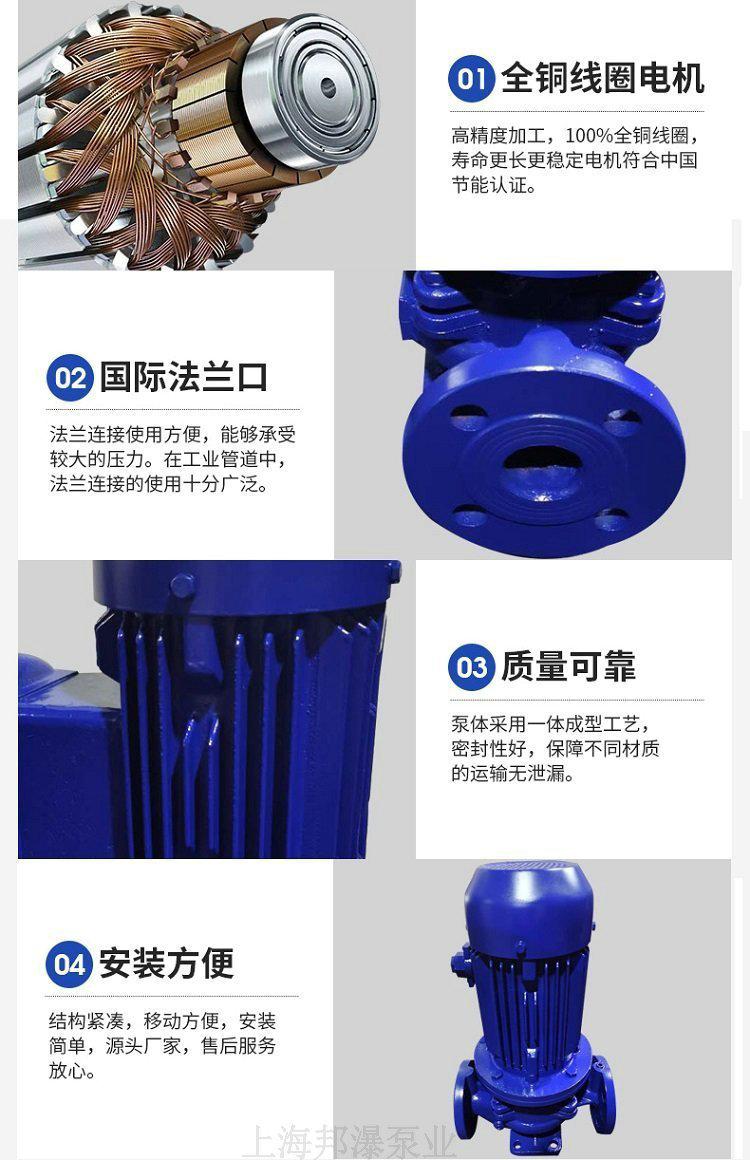

Bomba de aceite para tubería a prueba de explosiones YGCaracterísticas:

1La bomba tiene una estructura vertical con los mismos diámetros de entrada y salida, y está ubicada en la misma línea central. Puede instalarse en la tubería como una válvula. Tiene una apariencia compacta y atractiva, ocupa poco espacio y requiere poca inversión de construcción. Si se le instala una cubierta protectora, puede colocarse en exteriores para su uso.

21. El impulsor se instala directamente en el eje extendido del motor, con una dimensión axial corta y una estructura compacta. Los rodamientos de la bomba y del motor tienen una configuración adecuada que equilibra eficazmente las cargas radiales y axiales generadas por el funcionamiento de la bomba, garantizando así un funcionamiento suave con mínimos niveles de vibración y ruido.

31. El sello del eje adopta un sello mecánico o una combinación de sello mecánico, un anillo de sellado de aleación de titanio importado, un sello mecánico de tamaño mediano resistente a altas temperaturas y material de aleación dura, sello resistente al desgaste, que puede aumentar efectivamente la vida útil del sello mecánico.

42. Fácil instalación y mantenimiento. No es necesario desmontar el sistema de tuberías. Todos los componentes del rotor se pueden extraer simplemente quitando la tuerca del asiento de la unión de la bomba.

5Las bombas pueden funcionar en serie o en paralelo según los requisitos de uso, es decir, caudal y altura.

6La bomba se puede instalar vertical u horizontalmente según los requisitos del diseño de la tubería.

7. Equipado con un impulsor de latón, puede controlar eficazmente la generación de chispas y lograr efectos a prueba de explosiones y chispas.

8. Equipado con motor a prueba de explosiones para mejorar el rendimiento de seguridad.





4. Características del producto de la bomba de aceite de tubería vertical YG:

1, la bomba de aceite de tubería vertical YG es una estructura vertical con diámetros de entrada y salida iguales y ubicada en la misma línea central. Se puede instalar en la tubería como una válvula. Tiene una apariencia compacta y hermosa, ocupa poco espacio, baja inversión en construcción y se puede colocar al aire libre si se agrega una cubierta protectora.
2. El impulsor está instalado directamente en el eje extendido del motor, con dimensión axial corta y estructura compacta. Los cojinetes de la bomba y del motor están configurados razonablemente, lo que puede equilibrar eficazmente las cargas radiales y axiales generadas por el funcionamiento de la bomba, asegurando así el funcionamiento suave de la bomba con muy baja vibración y ruido.
3. El sello del eje adopta un sello mecánico o una combinación de sello mecánico, un anillo de sellado de aleación de titanio importado, un sello mecánico resistente a altas temperaturas de tamaño mediano y un material de aleación dura, un sello resistente al desgaste, que puede aumentar efectivamente la vida útil del sello mecánico.
4. Fácil de instalar y mantener. No es necesario desmontar el sistema de tuberías. Todas las piezas del rotor se pueden extraer quitando la tuerca del asiento de la junta de la bomba.
5. Las bombas pueden funcionar en serie o en paralelo según los requisitos de uso, es decir, el caudal y la altura.
6. La bomba se puede instalar vertical u horizontalmente según los requisitos del diseño de la tubería.


Diagrama estructural de la bomba de aceite de tubería vertical YG:




Condiciones de trabajo de la bomba de aceite de tubería vertical YG:

1.Presión de succión 2. Temperatura ambiente <40℃, humedad relativa 3. El contenido volumétrico de partículas sólidas en el medio transportado no supera el 0.1% del volumen unitario, y el tamaño de partícula es >0.2 mm.





Nota: Si el medio utilizado contiene partículas finas, por favor indíquelo antes de realizar el pedido para que el fabricante pueda utilizar sellos mecánicos resistentes al desgaste.





YGDescripción general de la bomba de tubería:

ISGLa serie de bombas centrífugas de tubería de una etapa y simple succión son fabricadas por nuestro personal científico y técnico y expertos nacionales en bombas utilizando excelentes modelos hidráulicos nacionales.ESLos parámetros de rendimiento de la bomba centrífuga se combinan y diseñan inteligentemente con base en la bomba vertical general. Al mismo tiempo, se adaptan a diferentes temperaturas de uso, medios, etc.ISGSegún el modelo, se deriva de bombas para agua caliente, alta temperatura, productos químicos corrosivos y bombas de aceite. Esta serie de productos ofrece ventajas como alta eficiencia, ahorro de energía, bajo nivel de ruido y rendimiento confiable.JB/T53058-93Los productos cumplen con las normas internacionalesISO2858Diseño y fabricación estándar.93En 2006, la empresa pasó la inspección unificada de productos de bombas de tuberías por parte del Ministerio de Industria de Maquinaria.
