Introdução da plataforma de perfuração hidráulica:

Uma plataforma de perfuração hidráulica é uma plataforma de perfuração que usa pressão de óleo para acionar e controlar todas as peças móveis. Este tipo de plataforma de perfuração utiliza uma bomba de óleo variável de alta pressão e um motor de óleo variável para obter uma mudança de velocidade contínua, o que pode simplificar o mecanismo de transmissão e eliminar a caixa de engrenagens, o que não só reduz o peso da plataforma de perfuração, mas também faz completo uso do poder. Ao mesmo tempo, a plataforma de perfuração tem alta velocidade, operação estável, operação conveniente e segura e é fácil de realizar automação e instrumentação. Possui boa adaptabilidade para perfuração de pequeno diâmetro em alta velocidade (como perfuração de diamante) e perfuração de engenharia de alto torque e baixa velocidade.

Características da plataforma de perfuração hidráulica:

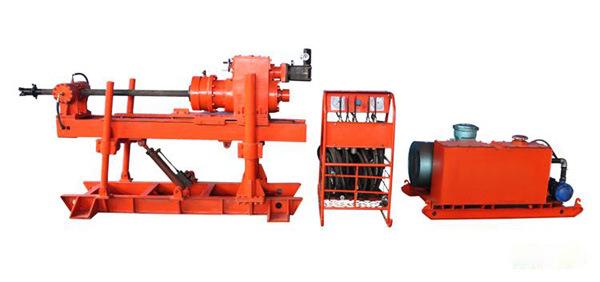

1. A plataforma de perfuração hidráulica com cabeçote motorizado consiste nas seguintes partes: estação de bomba hidráulica, cabeçote motorizado, estrutura, mesa de operação, suporte de coluna, etc.
2. Por ser uma estrutura de madeira dividida, é conveniente para transporte e instalação subterrânea.
3. Sistema hidráulico exclusivo, transmissão totalmente hidráulica, operação simples e que economiza trabalho.
4. Por ser conectado por tubos de óleo e equipado com um tubo de perfuração com prevenção de explosão, o operador pode ficar longe da cabeça do poço quando a plataforma de perfuração estiver funcionando, o que é mais seguro.
5. Quando a plataforma de perfuração está funcionando, o suporte da estrutura da cabeça motorizada é um suporte do tipo estrutura. Vários furos podem ser perfurados para cima, para baixo, para a esquerda e para a direita em uma instalação, o que economiza tempo auxiliar e é altamente eficiente.

Princípio de funcionamento da plataforma de perfuração hidráulica:

O motor elétrico aciona a bomba de óleo, que fornece dois fluxos de óleo hidráulico através da plataforma operacional e um fluxo de óleo pressurizado para o motor hidráulico conectado ao redutor. Após a desaceleração, ele emite energia para fazer a ferramenta de perfuração girar. Outro fluxo de óleo sob pressão é fornecido ao cilindro de óleo para empurrar o pistão para frente e para trás, o que pode acionar a cabeça motorizada para alimentar, retornar ou iniciar a ferramenta de perfuração. Gire o volante de estrangulamento no sentido horário e anti-horário para ajustar a velocidade de alimentação de perfuração da plataforma de perfuração. Operar a alça correspondente pode controlar o movimento do suporte hidráulico e do mandril hidráulico, afrouxar e descarregar, fixar o tubo de perfuração, bem como levantar e abaixar a estrutura e ajustar os ângulos de perfuração ou instalação.

Parâmetros técnicos da plataforma de perfuração hidráulica:

Nome do parâmetro\especificações do modelo Equipamento de perfuração ZDY650
Profundidade de perfuração (m) 100-150
Diâmetro de abertura (mm) 115
Diâmetro final do furo (mm) 65/75
Diâmetro do tubo de perfuração (mm) 42/50
Ângulo de inclinação de perfuração (0) 0~±90o
Velocidade nominal (rpm) 75/205
Torque nominal (Nm) 650/200
Força de alimentação (KN) 46,3
Força de tração (KN) 37,5
Distância de alimentação (mm) 850
Potência do motor (KW) 11
Dimensões gerais do host (mm) (comprimento × largura × altura) 2.000 × 800 × 1.600
