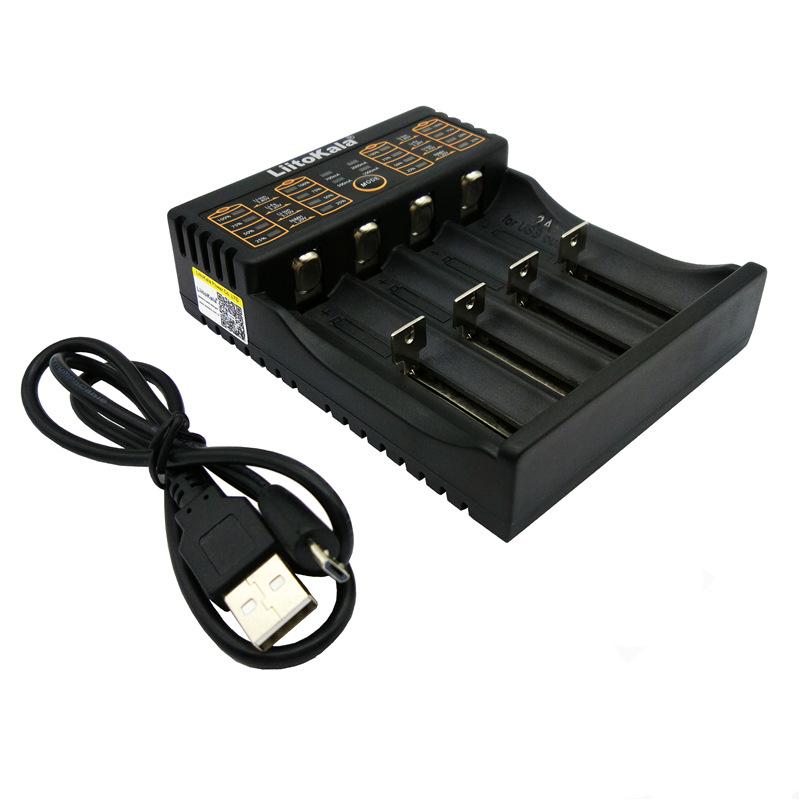

Manual do carregador
um, avisar
- Cuidados
1. O carregador pode carregar baterias cilíndricas de íon de lítio (3,7V e 3,8V), Ni-MH/Cd, célula de lítio fosfato férrico (LiFePO)
2. Leia este manual antes de usar e preste atenção especial à corrente de carga recomendada, deve evitar carregar a bateria além do limite de corrente recomendado
3. Recomenda-se adaptador USB de 5V (corrente do adaptador 2A)
4. Aquecimento do cátion durante o carregamento
5. Remova o carregador da fonte de energia após o carregamento estar completo e remova a bateria do carregador ao mesmo tempo.
6. Apenas para uso interno
7. Os dados exibidos são para referência e consulte um instrumento profissional para dados mais precisos.
1.Este carregador só pode carregar cilindrosBateria de íon de lítio(3,7 V, 3,8 V), bateria NiMH/NiCd, LiFePO4;
2.Por favor, consulte as instruções cuidadosamente antes de usar, preste atenção à corrente de carga recomendada da bateria recarregável e não carregue mais do que a corrente recomendada;
3.usarCarregamento com adaptador USB de 5 V (corrente do adaptador recomendada: 2 A);
4.O carregador pode gerar calor ao carregar e descarregar, tome cuidado para não se queimar;
5.Ao interromper o uso, desconecte a fonte de alimentação e remova a bateria;
6.Somente para uso interno normal.
7. Os dados de teste deste produto são apenas para referência. Consulte instrumentos profissionais para obter as condições reais.
2. Requisitos e funções do carregador:
Especificação e função
1. Entrada Micro USB DC 5V, quatro carregamentos independentes e sistema de gerenciamento por microcomputador
2. Quatro modos de corrente de carregamento (500mAh/700mAhn/1000mAh/2000mAh), o modo de corrente de 2000mAh é fixo apenas no quarto slot
3. Os indicadores LED mostram o progresso do carregamento: 25% - 50% - 75% -100% e o tipo (tamanho) da bateria: Ni-MH 1.2V , Li-Fe 3.2V, Li-ion 3.7V, Li-ion 3.85V
4. Identifica baterias Li-ion e Ni-MH automaticamente e ajusta manualmente o modo de carregamento para baterias LiFePO4 e Li-ion de 3,85V
5. Atualizar para bateria OV. Não carrega nenhuma bateria de 1,65 -1,85V (a corrente de atualização pode ser detectada apenas)
6. Proteção contra sobrecarga e descarga excessiva e curto-circuito. Identifica bateria danificada e inspeção de polaridade reversa.
7. Carregamento sob tensão e corrente constantes
8. Entrada por interface DC e tensão de trabalho é 5V-2A (plugue Micro)
9. Construído com função de descarga USB (saída) de 5V/1000mAh
1. Entrada Micro USB DC 5V, dois slots de carregamento independentes e sistema de gerenciamento de microcomputador
2. Quatro opções de corrente de carga estão disponíveis (500mA/700mA/1000mA/2000mA). 2.000 mA são designados para o 4º slot.
3. O LED mostra o status de carregamento 25% 50% 75% 100% e tipo de bateria NiMH 1,2V Li-Fe 3,2V Li-ion 3,7V Li-ion 3,85V.
4. Identificar automaticamente baterias de lítio (Li-ion) e baterias de níquel-hidreto metálico (Ni-MH), selecionar manualmente baterias de fosfato de ferro (Liepo4) e baterias de Li-ionBateria de 3,85 V
5. Possui uma função de ativação de tensão de 0 V e não pode ser carregado em 1,65-1,85 V (mas haverá carregamento lento de corrente de ativação).
6. Possui sobrecarga, descarga excessiva, curto-circuito, identificação inteligente de baterias ruins e proteção de detecção reversa de bateria.
7.Modo de carregamento, corrente constante e tensão constante
8. Use entrada DC,A fonte de alimentação funcional do carregador é5V-2A (Microplugue)
9.Com padrãoFunção de saída de identificação automática USB 5V/1000mA,

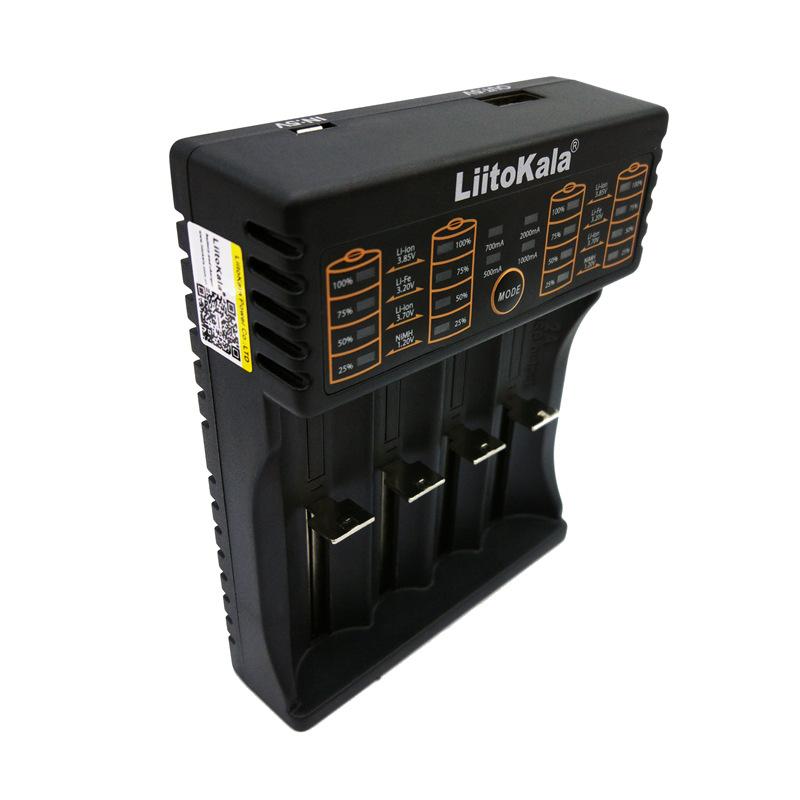

3. Botões,Descrição dos LEDs e suas funções
Botão, LED e função
1. Botões : Com a eletricidade conectada, 1) pressione o botão para alterar o tipo de bateria, ele começará a carregar 5 segundos após definir o tipo de bateria (3,2V ou 3,85V), 1,2V Ni-MH e 3,7V li-ion podem ser detectados automaticamente, então é necessário definir apenas para baterias de 3,2V e 3,8V; 2) altere a quantidade de corrente de carregamento 4 correntes a qualquer momento durante o carregamento pressionando longamente o botão
2. LED: Ao conectar à entrada de 5V, todos os LEDs acendem imediatamente 1) Se nenhuma bateria for inserida, o LED de 500mAh permanece aceso e os outros apagam. 2) Quando uma bateria é detectada, 4 LEDs acendem E o LED de 3,7V pisca para indicar a configuração do tipo de bateria, se não houver operação, ele começa a carregar 5 segundos depois automaticamente sob detecção, quatro LEDs exibirão o status de carregamento. 3) Toque no botão . pode mostrar o tipo de bateria por 5 segundos. 4) Sem eletricidade conectada, inserir uma bateria pode mostrar rapidamente o volume restante da bateria.
3. Indicador de saída USB: Quando uma porta de descarga USB é detectada, o indicador de volume da bateria acenderá por 10 segundos e apagará, pressione o botão para acender novamente.

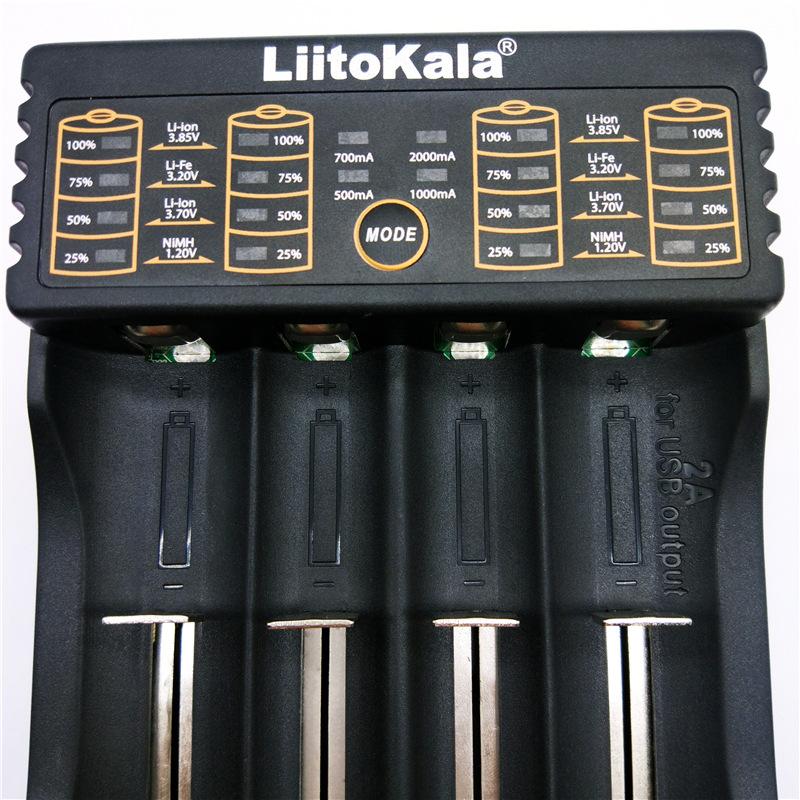

4. LED exibindo referência gráfica
1.Teclas: Quando ligado, pressione e segure a tecla de seleção a qualquer momento.Altere a corrente de carga para 500mA 700mA 1000mA 2000mA em 2 segundos;
Quando a bateria estiver carregada, pressione o botão de seleção para alterar o tipo de bateria.3,20 V 3,85 V) por 5 segundos para entrar no estado de carregamento.
2. LED: Quando o carregador estiver conectado a uma fonte de alimentação de 5 V, todos os LEDs do carregador acenderão instantaneamente. Se a bateria não for colocada no slot de carregamento, a luz indicadora de 500 mA (LED) permanecerá acesa e as outras luzes estarão apagadas.
Ao detectar uma bateria,4 luzes LED estão todas acesas, 3,7 luzes LED piscarão,Neste momento, você pode pressionar o botão para selecionar o tipo de bateria que você precisa carregar. Se você não selecionar,Após 5 segundos, a bateria padrão será carregada. O indicador de carga piscará de acordo com a taxa de potência correspondente. Pressione o botão para verificar o tipo de carga (sem indicador de energia) e retornar ao status de carga após 5 segundos. Quando não houver energia, insira uma bateria para verificar a taxa de potência (ela apagará após 5 segundos, pressione novamente se precisar verificar)
Indicação de saída USB: Quando a saída USB é detectada, a luz indicadora de energia acenderá por 10 segundos e depois apagará. Pressione o botão para verificar o nível de potência.

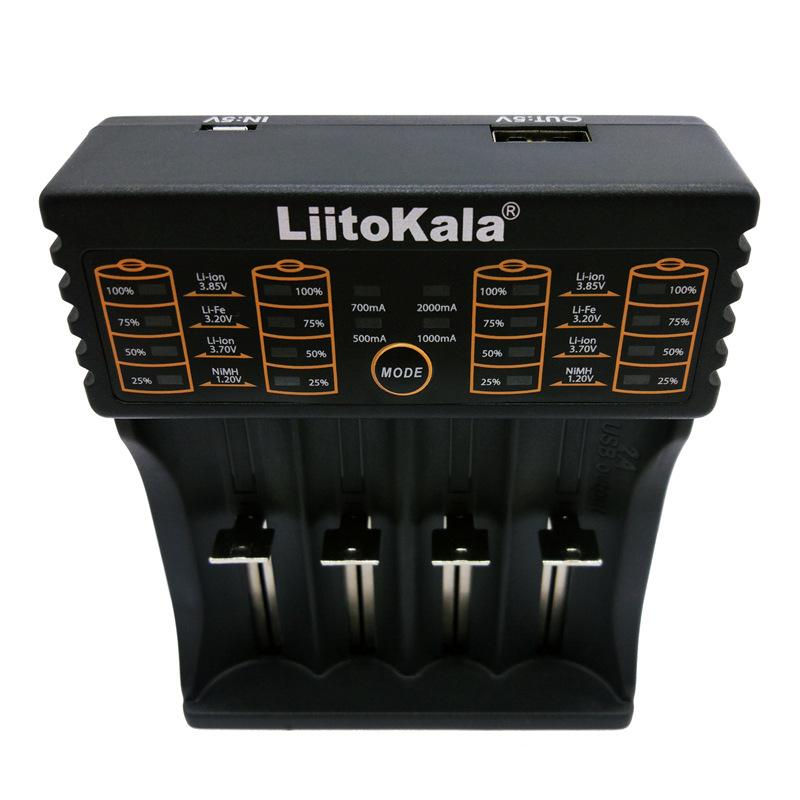

4. Diagrama de referência do display LED

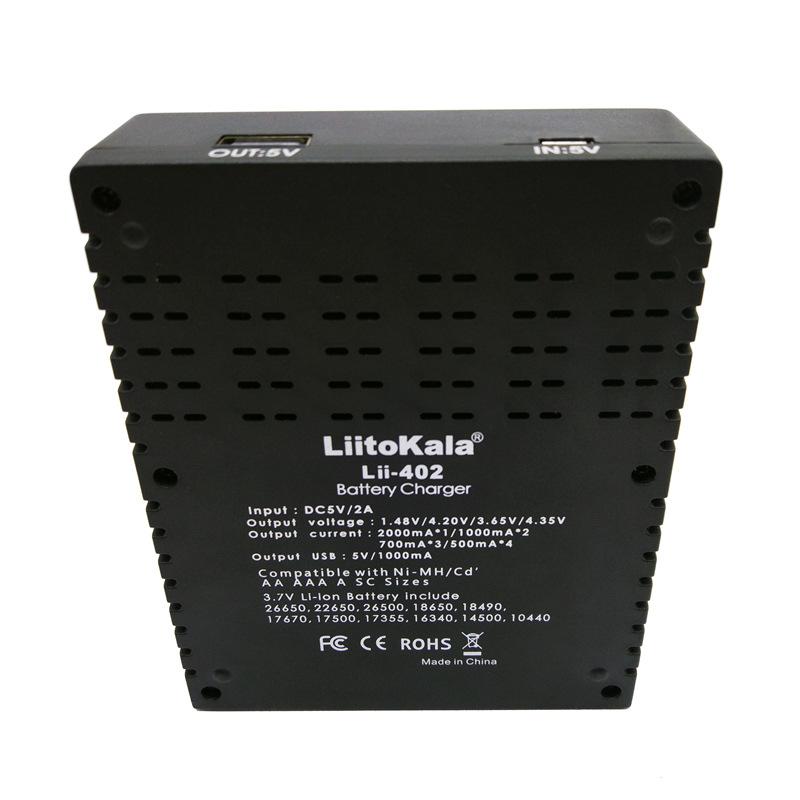

4. Parâmetros técnicos elétricos
Especificação técnica
1. Entrada: Micro USB DC 5V/2A
2. Saída: 1,42 V
4,2V±0,05V,
3,65±0,05V
4,35±0,05V
3. Atual: 2000mA*1 1000mA*2 700mA*3 500mA*4
4. Tensão constante, corte-corrente de saída: menos de 100mAh
5. Corrente de espera: menos de 15mAh
1.Potência de entrada:Micro USB CC 5 V/2 A
2.A tensão de saída: 1,42 V
4,2V±0,05V,
3,65±0,05V
4,35±0,05V
3.Corrente de saída: 2000mA*1 1000mA*2 700mA*3 500mA*4
4.Carregamento de tensão constante, corrente de corte:<100m A;
5.Corrente de espera da fonte de alimentação externa:<15,0 m A;

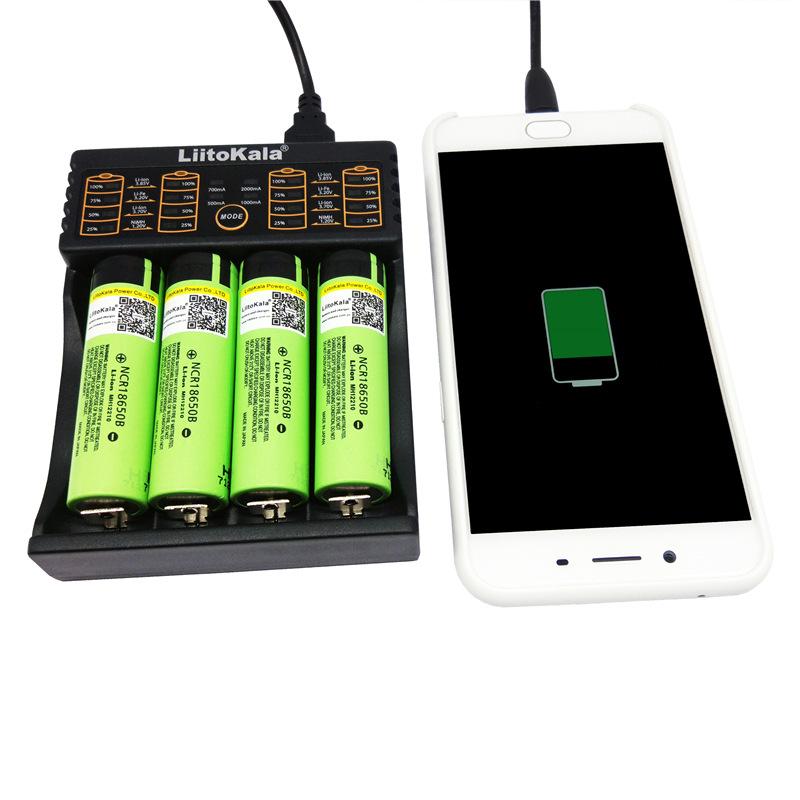

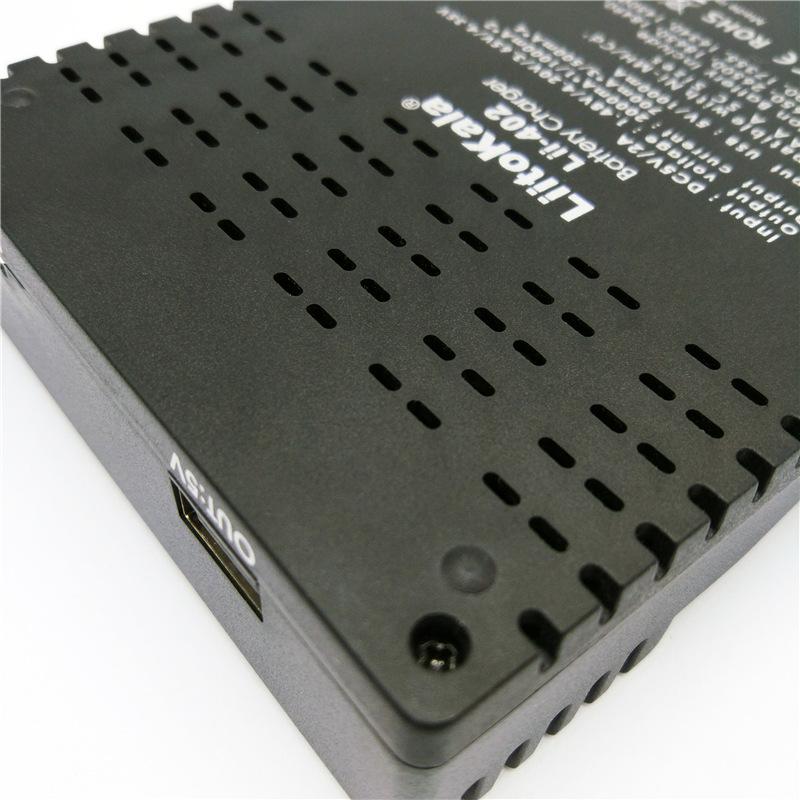

cinco,Função de saída USB:
Função de saída USB

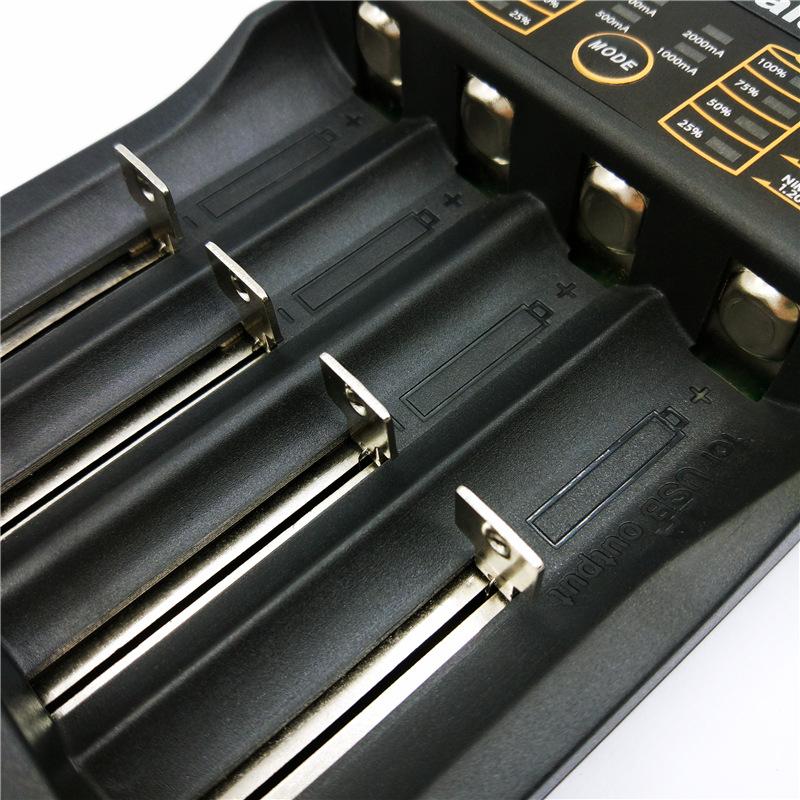

1. Tensão de circuito aberto da saída USB: 4,9-5,3 V; e 4 o slot é fixo para a fonte de alimentação de descarga USB
2. Corrente de saída: 1000mAh
3. Corrente de circuito aberto: <1mAh
4. A voltagem correspondente é 4,75-5,25 V sob corrente de 1000 mAh
5. Tensão de corte para proteção contra descarga: 3,0±0,1V
1.Tensão sem carga de saída da porta USB: 4,90-5,30 V; designar slot 4 como saída USB
2.Corrente de saída:1000 mA;
3.Corrente sem carga:<1m A;
4.carregarCom corrente de 1000 mA, sua tensão de saída da porta: 4,75-5,25 V;
5.Proteção de tensão de saída de parada:3,0±0,1V;
6. Baterias compatíveis:Íon de lítio/IMR: 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440
Compatibilidade: íon de lítio/IMR: 18650, 18490, 18350, 17670, 17500, 16340(RCR123), 14500, 10440
7. Tamanho do carregador: 112 mm × 90 mm × 30 mm (comprimento/largura/altura)
peso: 130g+20g (micro cabo)
Tamanho: 112 mm x 90 mm x 30 mm (C x L x A)
Peso: 150 gramas (incl. micro cabo)
