projeto |
unidade |
parâmetro |
|
Curso para a esquerda e para a direita (X） |
milímetros |
1100 |
|
Curso dianteiro e traseiro (Y) |
milímetros |
600 |
|
Curso para cima e para baixo (Z) |
milímetros |
600 |
|
Distância do centro do fuso ao trilho-guia da coluna |
milímetros |
650 |
|
Distância da face final do fuso à mesa de trabalho |
milímetros |
120-720 |
|

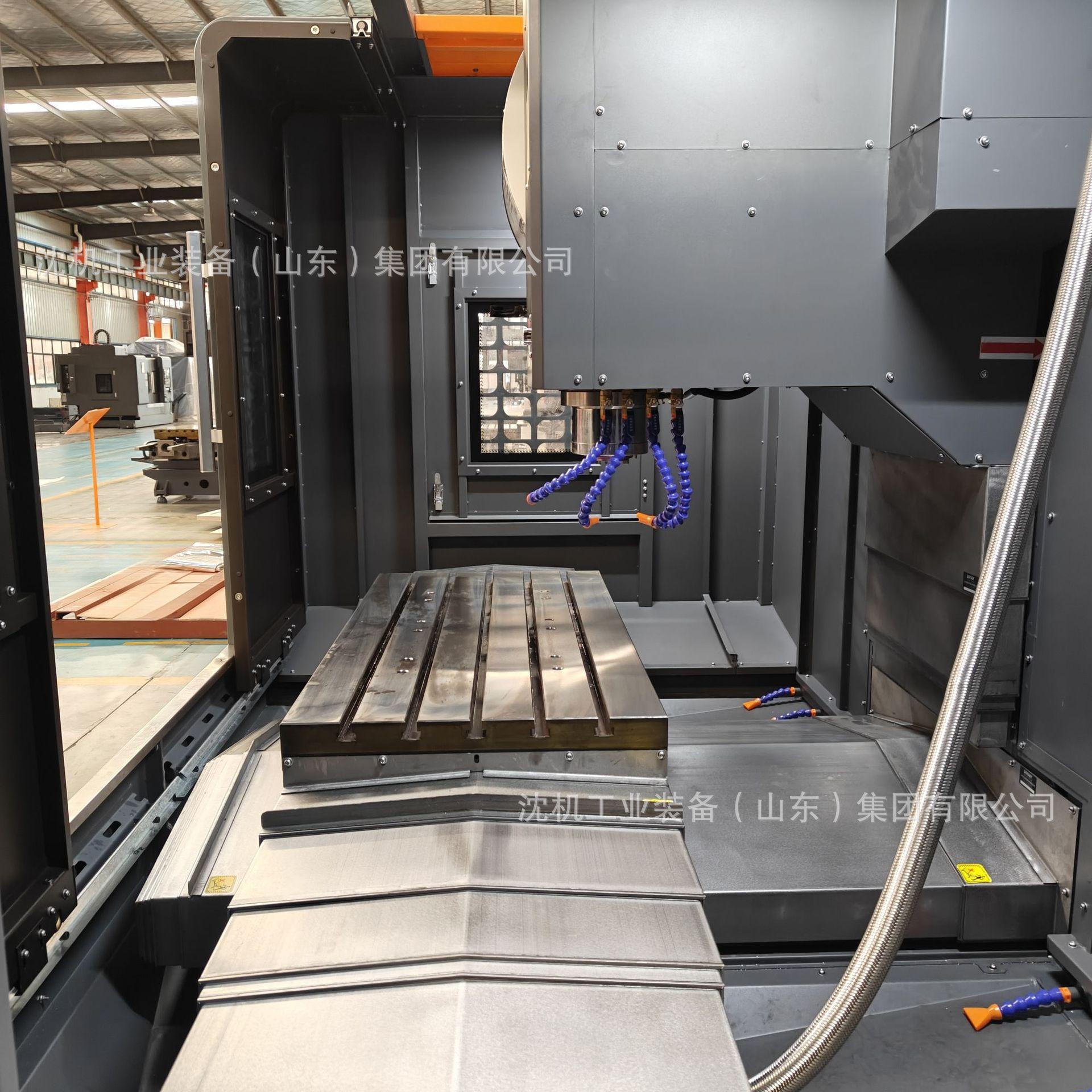

tamanho da mesa de trabalho (X*Y） |
milímetros |
1200*600 |
|
Carga máxima da bancada |
kg |
1000 |
|
bancada de trabalhoRanhura em T |
milímetros |
5-18x100 |
|
Velocidade do fuso (tipo de correia) |
rpm |
8.000 |
|
potência do motor principal(recomendar) |
KW |
11 |
|
Conicidade interna do fuso |
|
BT40 |
|
Torque do servo motor do eixo X\Y\Z |
Nm |
25/25/32 |
|
Método de conexão do motor X\Y\Z |
|
Direto |
|
Modelos de trilhos lineares X/Y/Z |
|
45/45/45 |
|
Modelo de parafuso X/Y/Z |
|
4012 2 |
|
Capacidade do magazine de ferramentas |
Pacote |
24 |
|
Peso máximo da ferramenta |
kg |
8 |
|
Comprimento máximo da ferramenta |
milímetros |
300 |
|
Diâmetro máximo da ferramenta |
milímetros |
Faca vazia vizinha160 |
|
|
|
Faca cheia80 |
|
Velocidade de movimento rápido X/Y/Z |
m/min |
18/18/18 |
|
taxa de avanço de corte |
m/min |
1-10000 |
|
Precisão de posicionamento X/Y/Z |
milímetros |
±0,016/±0,016/±0,016 |
|
Precisão de posicionamento de repetição X/Y/Z |
milímetros |
±0,005/±0,005/±0,005 |
|
Unidade de configuração mínima |
milímetros |
0,001 |
|
fonte de energia |
KVA |
18 |
|
Peso líquido da máquina-ferramenta |
Kg |
6500 |
|
Dimensões totais (comprimento × largura × altura) |
milímetros |
3100*2490*2430 |
