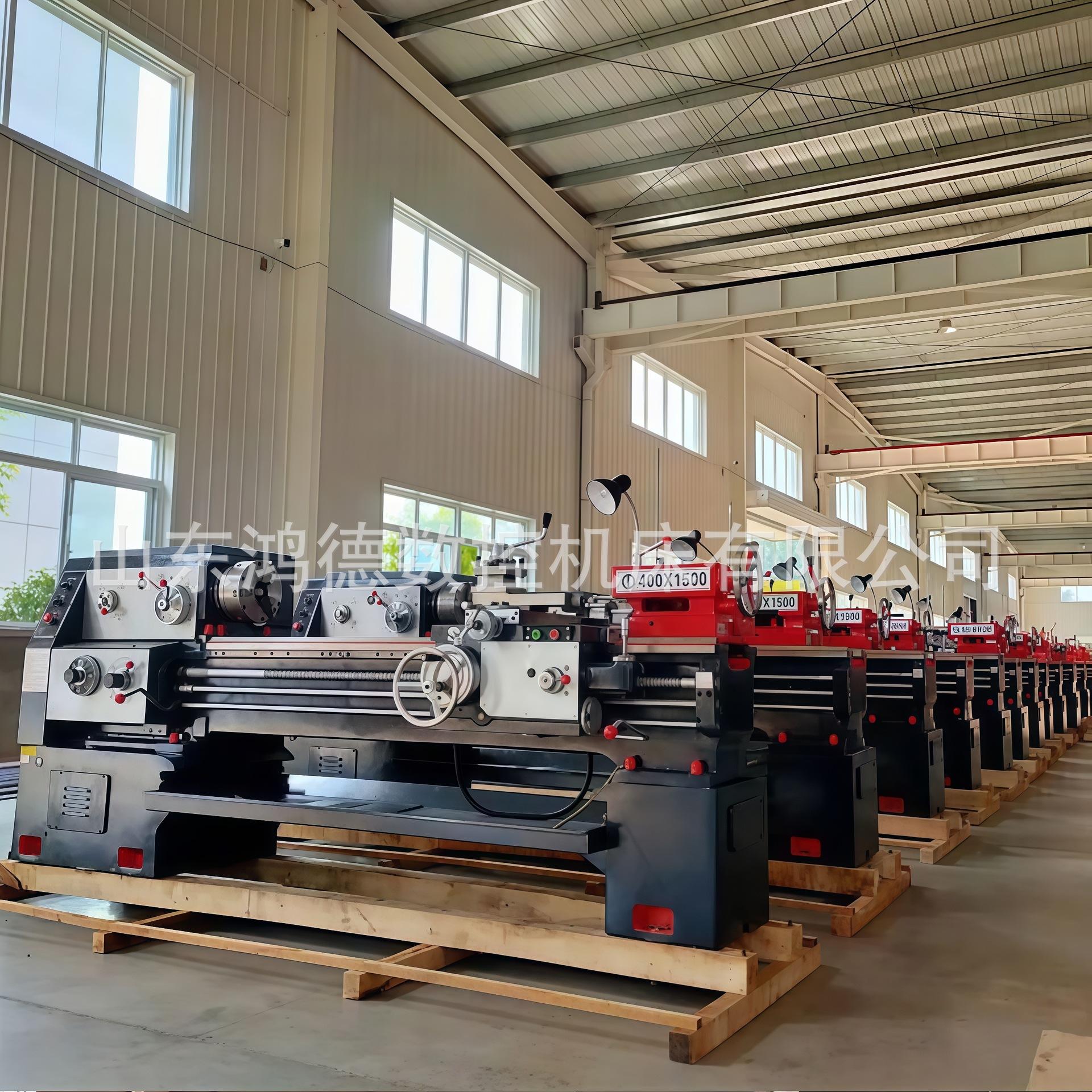

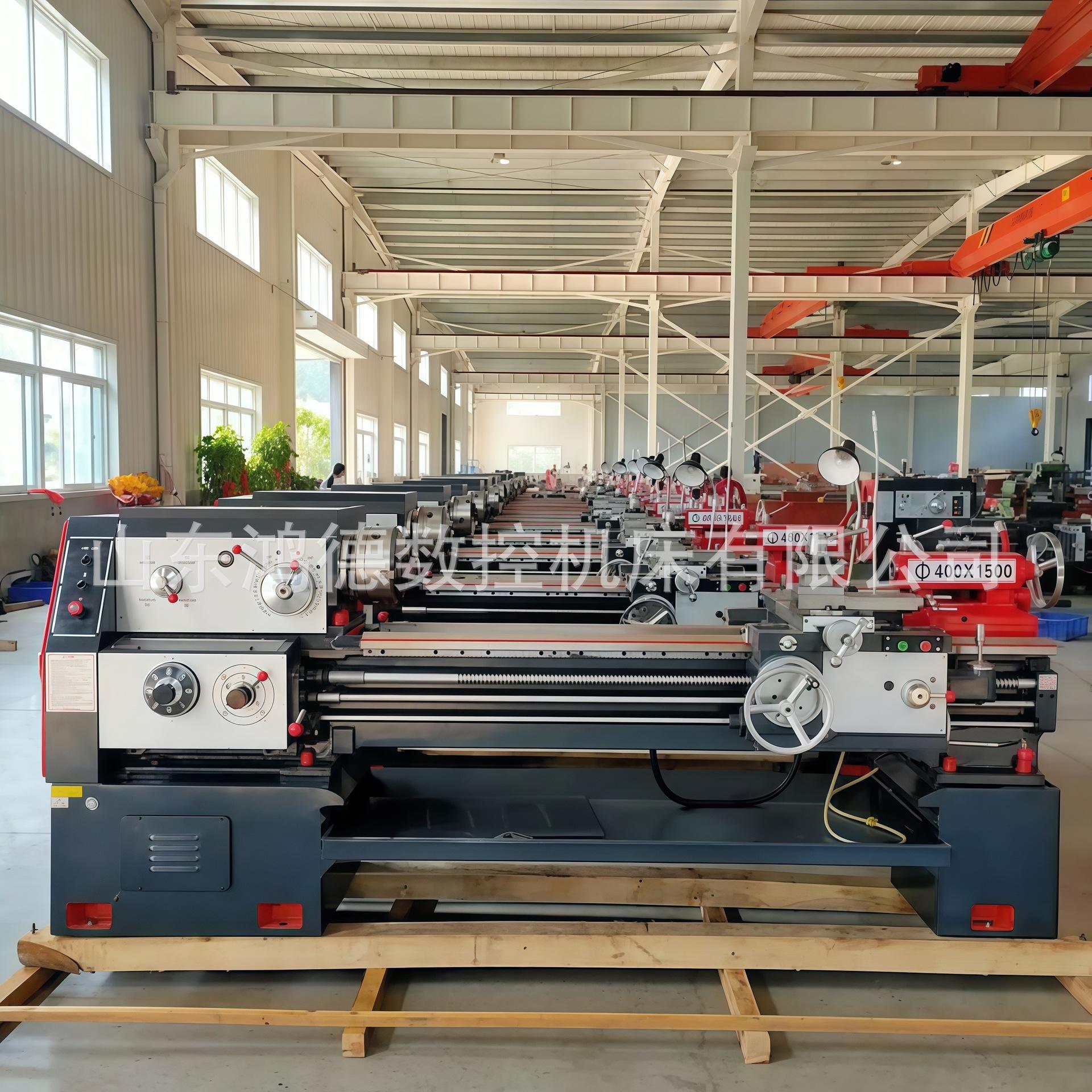

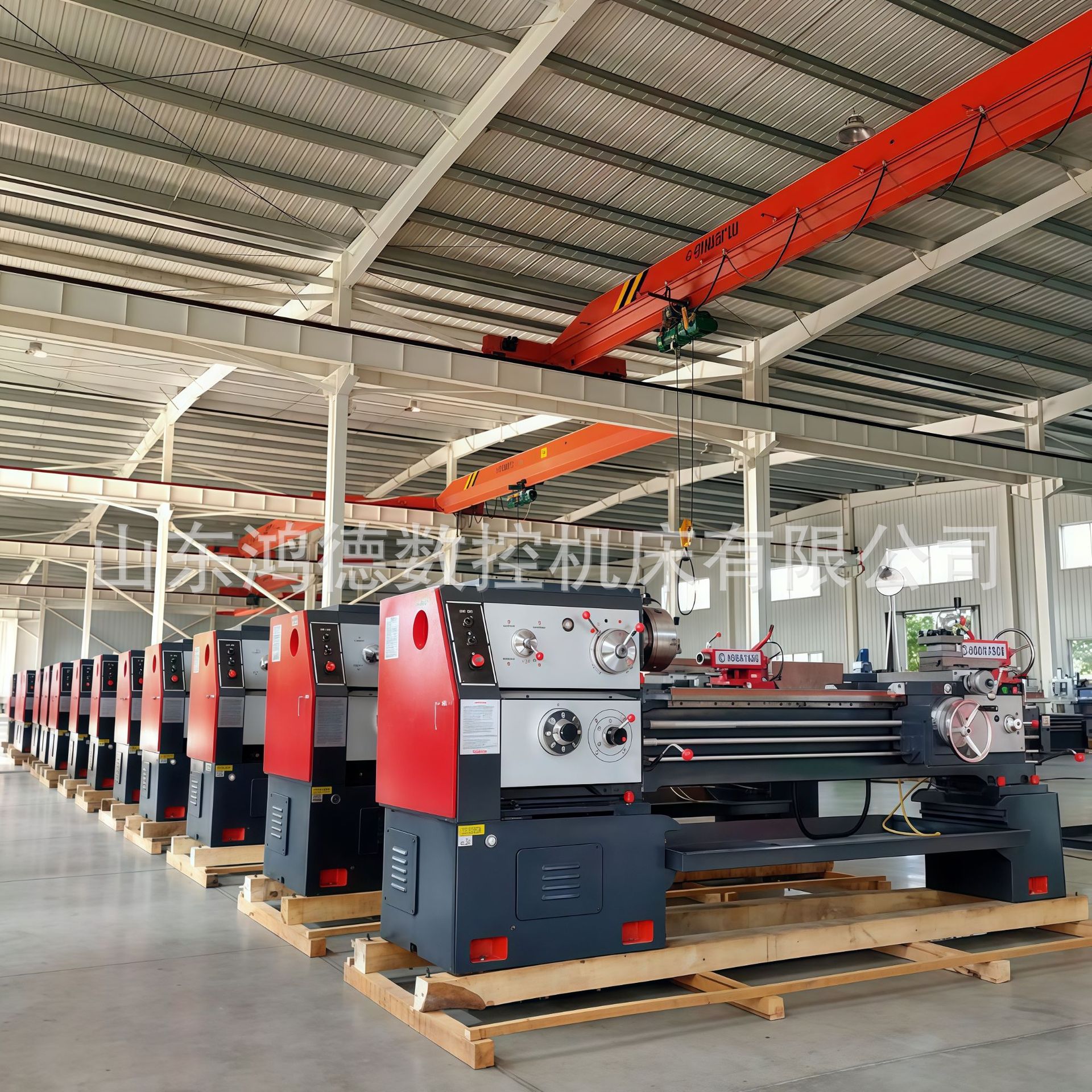

O torno geral CA6140A pode realizar diversos trabalhos de torneamento, além de tornear superfícies cilíndricas internas e externas, faces finais e outras superfícies rotativas, tornear diversas roscas métricas, imperiais, modulares e de passo diametral comumente utilizadas, além de furar, alargar e estampar ranhuras para óleo, etc. A precisão das peças usinadas pode ser aprimorada e uma boa rugosidade superficial pode ser obtida. Ao mesmo tempo, existem sistemas de transmissão de avanço métricos ou imperiais, freios manuais e de pé, além de outras configurações especiais relativamente completas à escolha do usuário.

|
|
|
CA6140A |
|
Diâmetro de rotação do leito |
milímetros |
400 |
|
Diâmetro de rotação do porta-ferramenta |
milímetros |
210 |
|
Diâmetro de rotação interna da sela × comprimento efetivo |
milímetros |
- |
|
Comprimento máximo da peça/comprimento máximo de torneamento |
milímetros |
1000/900 1500/1400 2000/1900 |
|
Distância do centro do fuso ao trilho-guia do plano base |
milímetros |
205 |
|
Diâmetro do furo do fuso/cone frontal do furo do fuso |
milímetros |
φ52/ |
|
Nível de velocidade do fuso: avanço/reverso |
|
24/12 |
|
Faixa de velocidade do fuso |
|
|
|
Avançar |
rpm |
50 Hz: 11-1600 |
|
reverter |
rpm |
50 Hz: 14-1580 |
|
Faixa de alimentação longitudinal (64 tipos) |
|
|
|
Feed padrão |
mm/r |
0,08-1,59 |
|
Alimentação pequena |
mm/r |
0,028-0,054 |
|
Aumentar alimentação |
mm/r |
0,86-3,16 |
|
Faixa de alimentação transversal (64 tipos) |
|
|
|
Feed padrão |
mm/r |
0,04-0,79 |
|
Alimentação pequena |
mm/r |
0,014-0,027 |
|
Aumentar alimentação |
mm/r |
0,86-3,16 |
|
Velocidade de movimento rápida do porta-ferramenta longitudinal/lateral |
m/min |
Verticais 4 |
|
Intervalo de threads de processamento |
|
|
|
Rosca métrica 44 tipos |
milímetros |
1-192 |
|
39 tipos de threads de módulo |
milímetros |
0,25-48 |
|
21 tipos de linha britânica |
Dente/polegada |
2-24 |
|
37 tipos de roscas de passo diametral |
|
1-96 |
|
Curso máximo do poste de ferramenta superior/inferior |
milímetros |
140/320 |
|
Ângulo de rotação da base giratória do porta-ferramentas |
° |
±90 |
|
Distância da linha central do fuso à superfície de suporte da ferramenta |
milímetros |
26 |
|
Tamanho da seção transversal da barra de ferramentas |
milímetros |
25×25 |
|
Diâmetro do fuso do cabeçote móvel × curso e conicidade do furo do fuso |
milímetros |
75×150 |
|
Passo do parafuso |
milímetros |
12 |
|
potência do motor principal |
kW |
7,5 |
|
Peso líquido da unidade principal (aprox.) |
|
|
|
750 mm |
kg |
1990 |
|
1000mm |
kg |
2070 |
|
1500mm |
kg |
2220 |
|
2.000 mm |
kg |
2570 |
|
Tamanho do host (comprimento x largura x altura) |
|
|
|
750 mm |
milímetros |
2418×1000×1267 |
|
1000mm |
milímetros |
2668×1000×1267 |
|
1500mm |
milímetros |
3168×1000×1267 |
|
2.000 mm |
milímetros |
3668×1000×1267 |
