Modelos adequados

Instrumentos com área LCD para Highlander, RAV4, Prado, Corolla Hybrid, Levin Hybrid, CHR, Asia Dragon, Senna

dica importante

1. Antes da instalação, confirme o número do host: TB-630X, número do cabo: TB-1086 ou V086

2. Se o radar do instrumento não for instalado no veículo, o produto não poderá ser conectado ao veículo para testes.Após conectar o produto, a função de radar do instrumento será ativada automaticamente e não poderá ser desativada. Após desconectar o produto, ele exibirá uma mensagem informando que o sistema de estacionamento está com defeito.

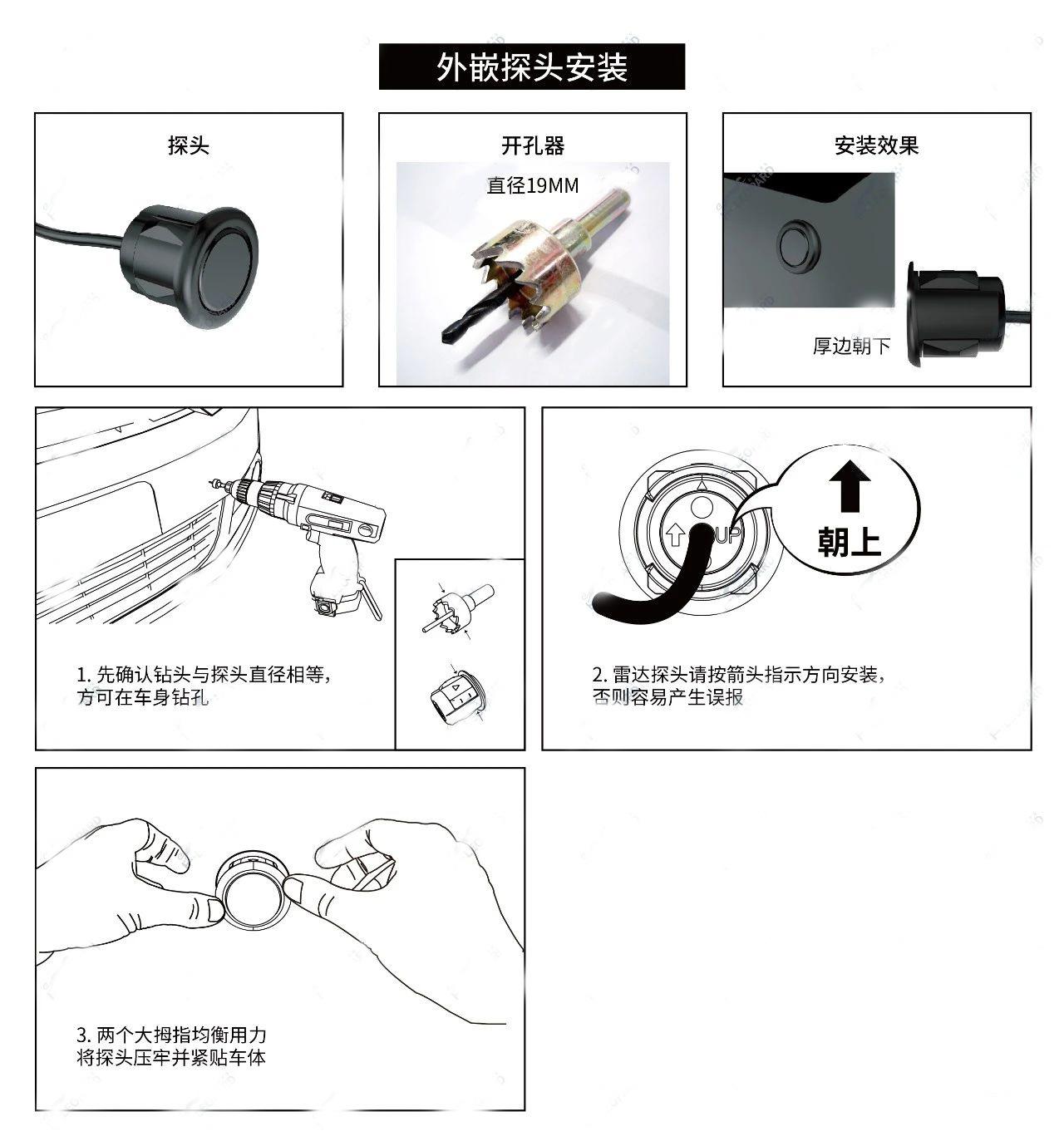

3. Antes de perfurar, certifique-se de que o tamanho do furo seja consistente com o tamanho da sonda, caso contrário, ela não poderá ser instalada.

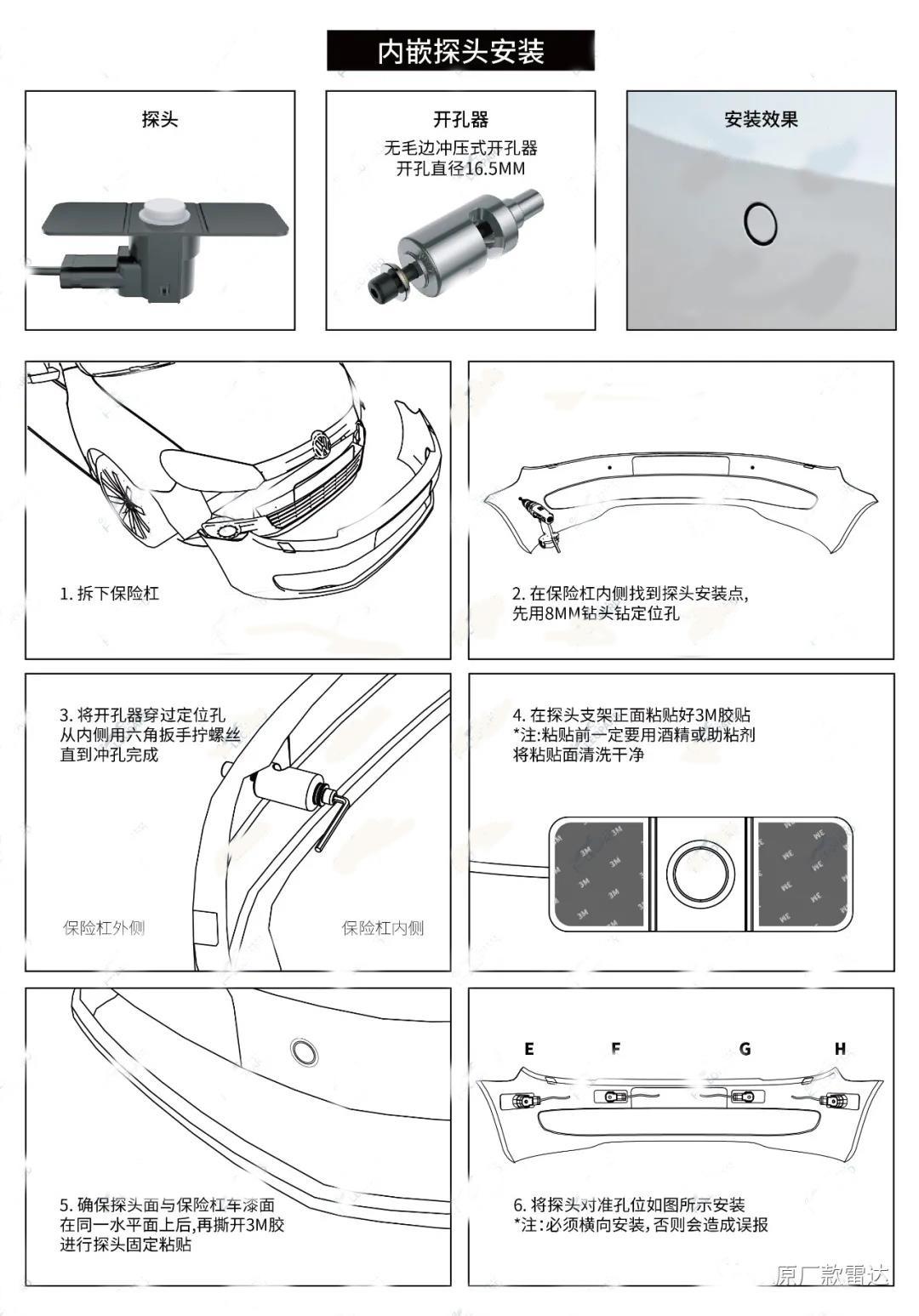

4. Instalação da sonda embutida: A posição do adesivo 3M precisa ser limpa com álcool ou promotor de adesão antes da colagem. A sonda deve ser instalada horizontalmente e não pode ser instalada incorretamente, caso contrário, causará alarmes falsos devido à detecção de aterramento.

5. Instalação da sonda embutida: lado grosso voltado para baixo, a direção da instalação não deve estar errada

6. Não instale o host no compartimento do motor, mas no banco do motorista, longe da caixa de fusíveis e do chicote elétrico original do veículo.

7. O cabo de alimentação deve ser conectado ao ACC, não pode ser conectado à energia normal, caso contrário, fará com que a bateria perca energia

8. Ao conectar o chicote elétrico original do veículo,Certifique-se de desligar a energiaCaso contrário, poderá ocorrer um código de falha ou o equipamento poderá ser danificado.

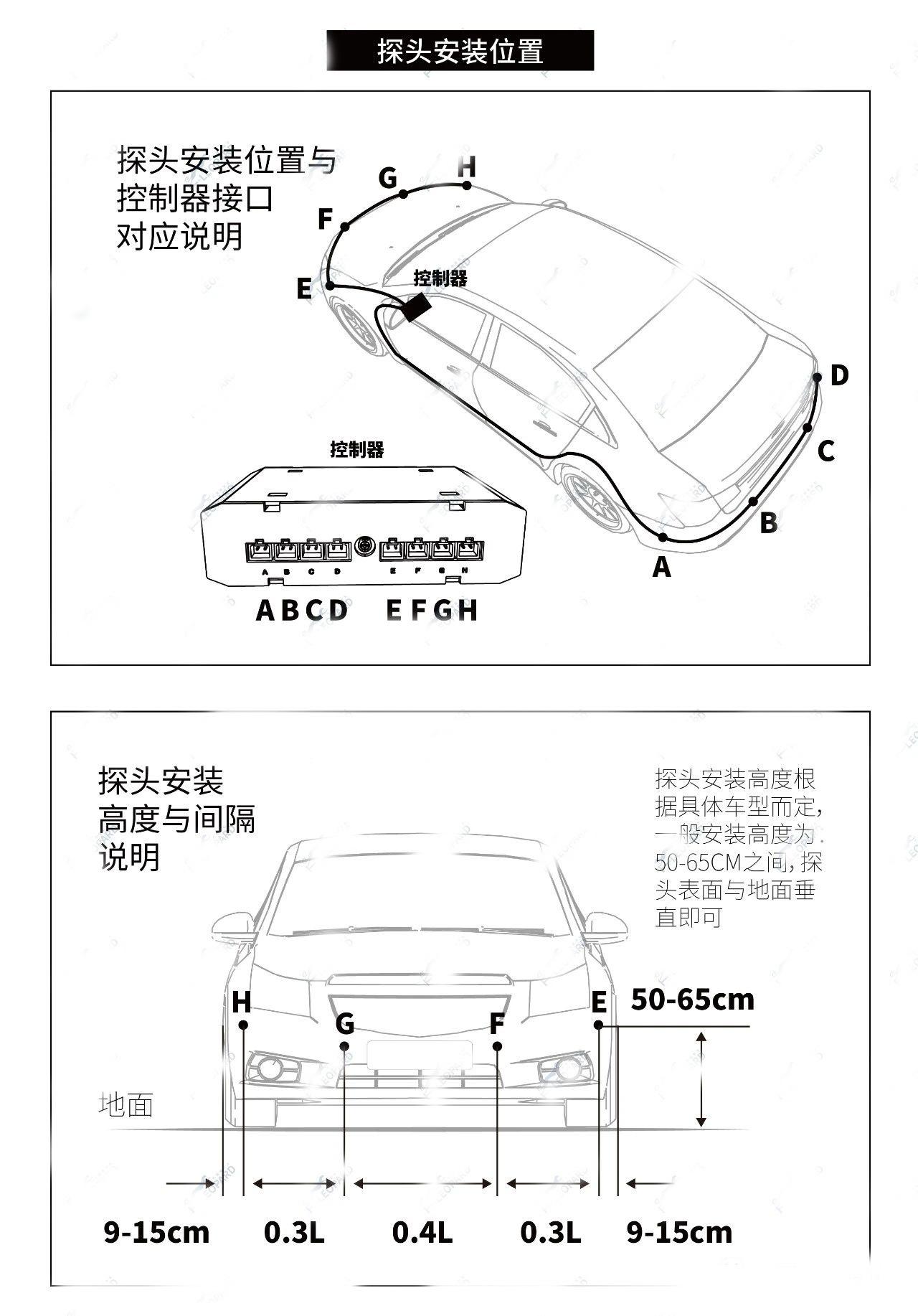

Altura de instalação da sonda: acima de 50 cm do solo

Highlander, Rongfang 2017, Corolla Híbrido 2017,

arrogante,Land Cruiser, Prado

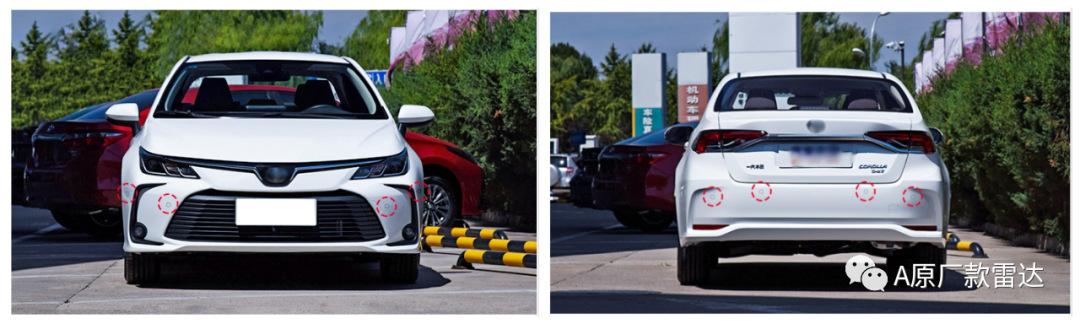

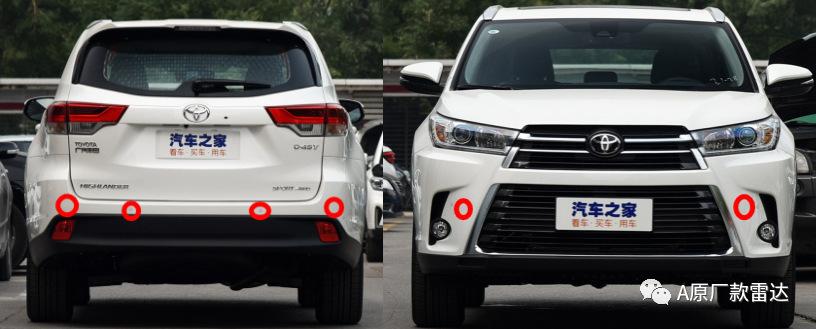

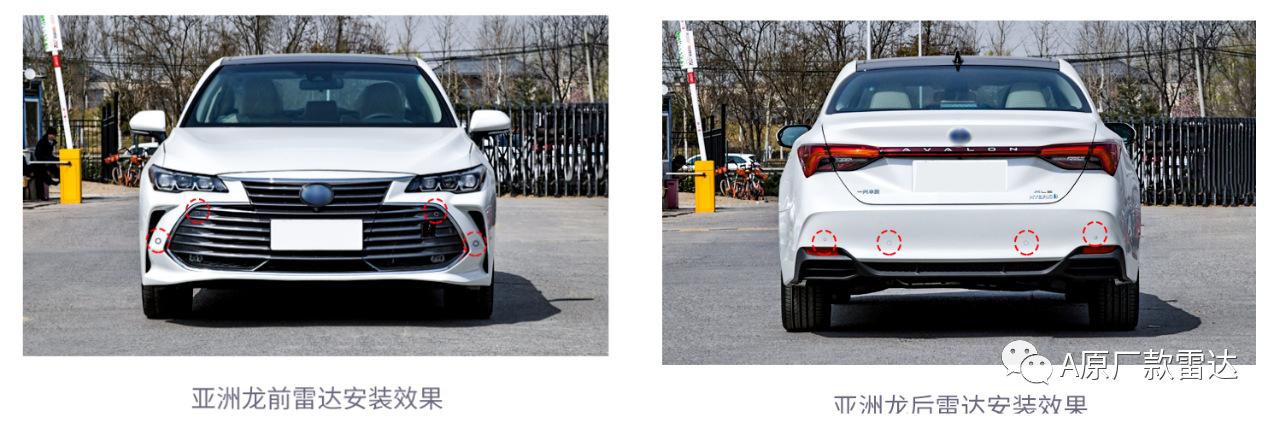

Local de instalação da sonda

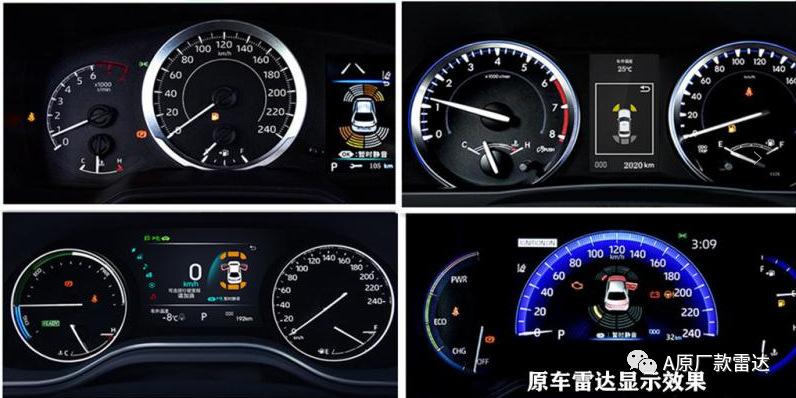

Efeito de instrumento

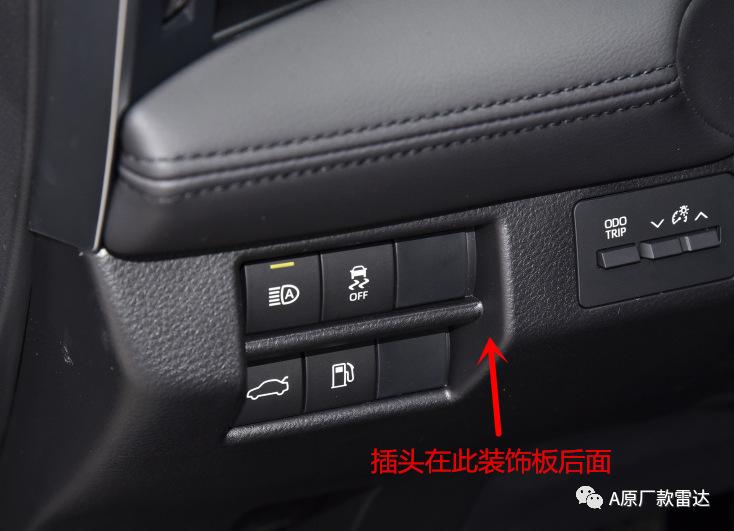

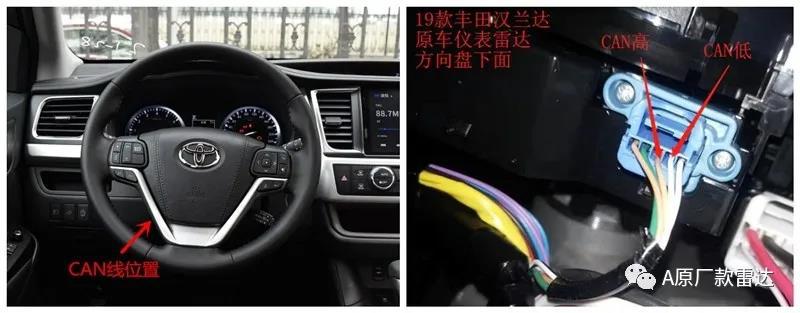

Posição de instalação da linha de protocolo

CDH

Efeito de instrumento

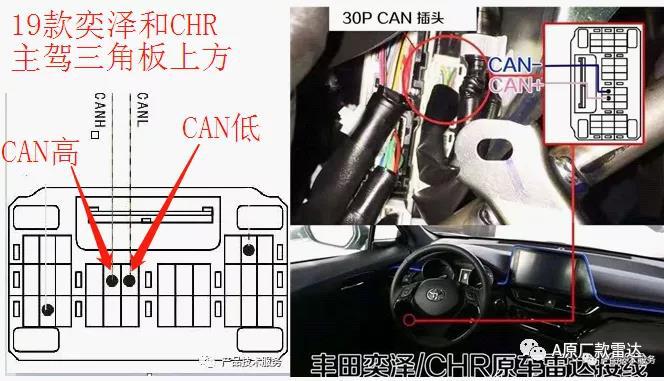

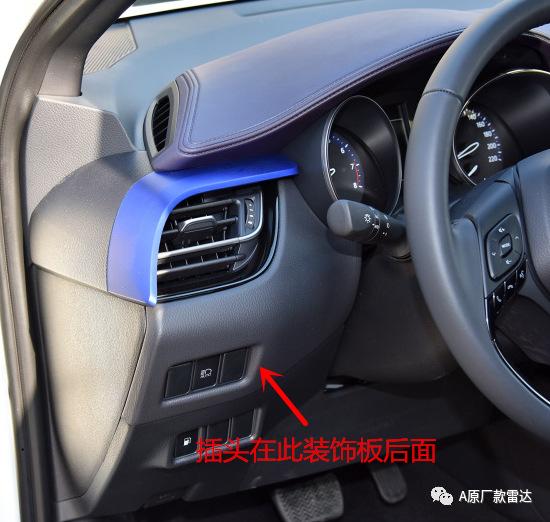

Posição de instalação da linha de protocolo

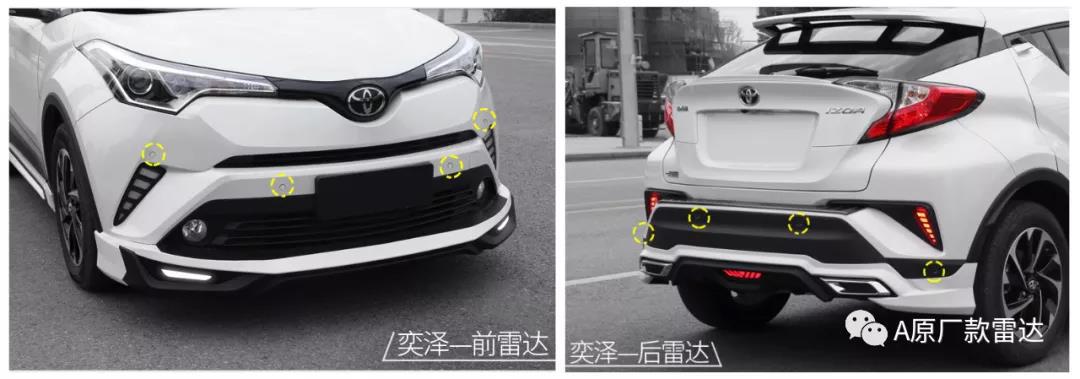

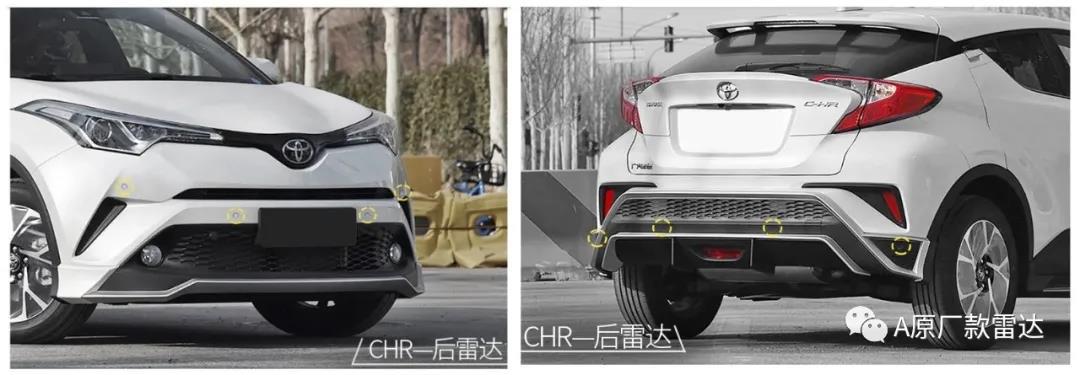

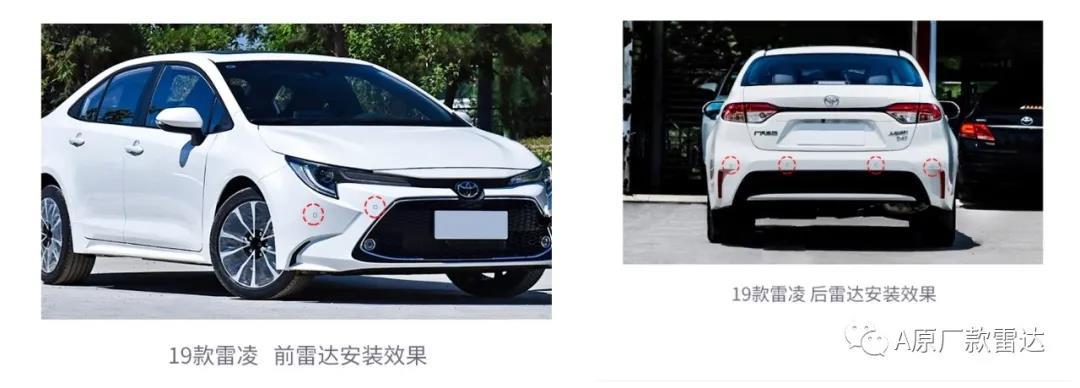

Local de instalação da sonda IZOA CHR

19e20RAV4, Yazhoulong, Camry,

19Corolla Híbrido,19Levin Híbrido

(17O modelo Ralink Hybrid não pode ser instalado)

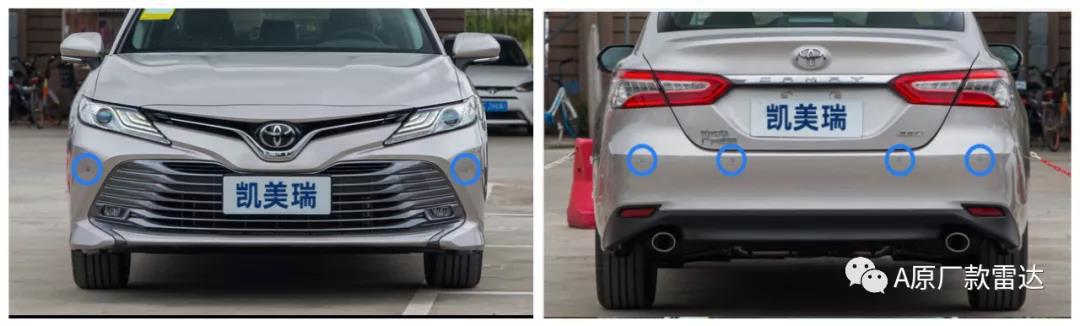

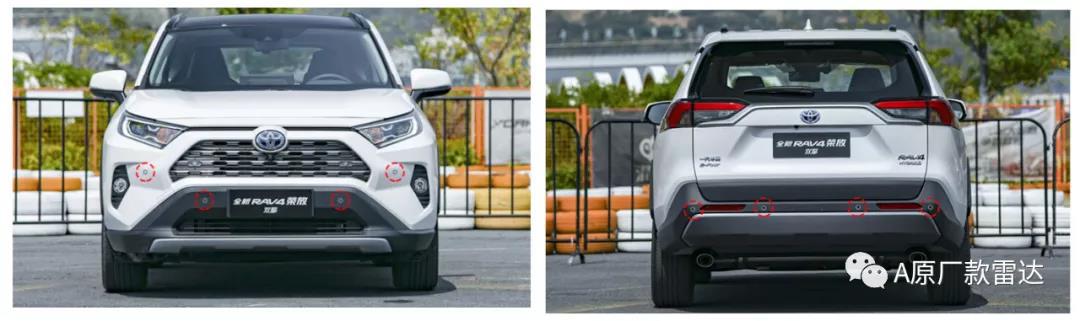

Local de instalação da sonda

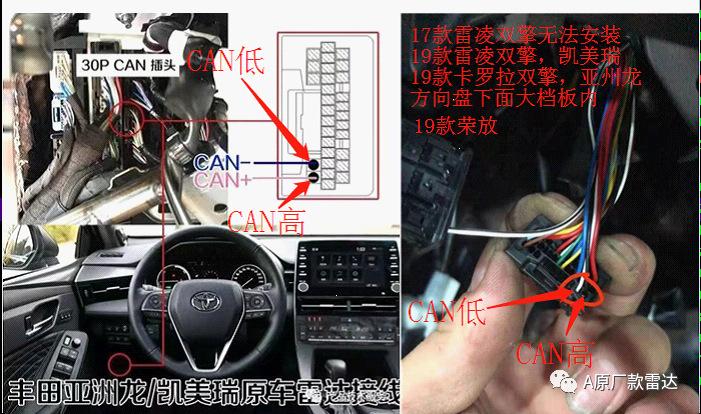

Posição de instalação da linha de protocolo

Efeito de instrumento

Problemas e métodos de solução de problemas

1. A máquina inteira não funciona:

1. Verifique se os fios ACC e terra estão conectados corretamente. Verifique se a buzina emite um sinal sonoro de BI ao ligar a energia pela primeira vez. Se sim, significa que a conexão está normal. Caso contrário, significa que a conexão está anormal. Se a buzina emitir um sinal sonoro seguido por 10 sinais sonoros consecutivos, significa que a linha CAN não está conectada corretamente ou está conectada na posição errada.

2. Verifique o diagrama de instalação para ver se o barramento CAN está conectado corretamente ou não.

3. Verifique se as configurações de fábrica foram removidas. Encontre uma loja 4S para atualizar o radar.

2. O radar não funciona: conecte o radar primeiro e depois ligue-o novamente.

3. Uma sonda não funciona: 1. Substitua a sonda, 2. Substitua o host, 3. Substitua o cabo da sonda

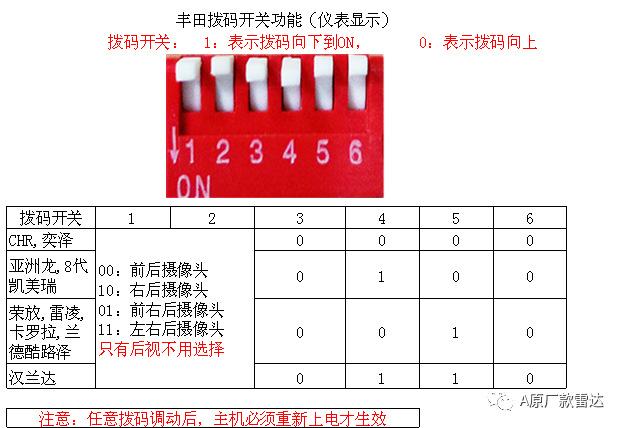

4. Há apenas som, mas não há exibição: verifique se o código de discagem está correto, conecte o radar primeiro e depois ligue-o novamente.

5. Alarmes falsos ocasionais:

1. A sonda está instalada na direção errada?

2. O local de instalação do host está longe da caixa de fusíveis, do chicote elétrico original do veículo e de outras fontes de interferência no veículo

3. Ajuste a sensibilidade da sonda para um nível mais baixo.

4. Localize a sonda com alarme falso e substitua-a
