Visão geral do medidor de vazão de turbina integrado inteligente LWGY

LWGYA série de medidores de vazão de turbina integrados inteligentes é baseada em sensores de vazão de turbina, alimentados por baterias, e adicionou funções de exibição no local. Sensores e cálculos de exibição formam um novo instrumento integrado de medição de vazão. O fluxo instantâneo e o total cumulativo podem ser exibidos no local. Ele pode ser amplamente utilizado na medição de vazão de líquidos em indústrias como petróleo, química, indústria leve e alimentícia.

Características do medidor de vazão de turbina integrado inteligente LWGY

1, alta precisão, geralmente até ±1%R, ±0,5%R, tipo de alta precisão até ±0,2%R;

2, boa repetibilidade, com repetibilidade de curto prazo de 0,05% a 0,2%. É justamente por sua boa repetibilidade, como a precisão obtida por calibração regular ou calibração online, que é o medidor de vazão preferido na liquidação de transações;

3, Possui correção de três pontos do coeficiente do instrumento, compensação inteligente da não linearidade do coeficiente do instrumento e pode ser corrigido no local;

4, Todos os dados válidos serão mantidos por 10 anos após falha de energia;

5, Amplo alcance, calibre médio e grande pode atingir 1:20, calibre pequeno é 1:10;

6, estrutura compacta e leve, fácil instalação e manutenção, grande capacidade de vazão;

71. Adequado para medição de alta pressão, nenhum furo precisa ser aberto no corpo do instrumento e é fácil fazer um instrumento de alta pressão;

8Existem muitos tipos de sensores especiais, que podem ser projetados em vários sensores especiais de acordo com as necessidades específicas dos usuários, como tipo de baixa temperatura, tipo bidirecional, tipo de fundo de poço, tipo de mistura de areia, etc.

9, pode ser transformado em um tipo de inserção, adequado para medições de grande calibre, com pequena perda de pressão, preço baixo, pode ser retirado sem interrupção e fácil instalação e manutenção.

Princípio de funcionamento do medidor de vazão de turbina integrado inteligente LWGY

O fluido flui através do invólucro do sensor. Como as pás do impulsor têm um ângulo correspondente à direção do fluxo, o impacto do fluido faz com que as pás tenham um torque rotacional. Após superar o torque de atrito e a resistência do fluido, as pás giram. Após o torque ser equilibrado, a velocidade se estabiliza. Sob condições apropriadas, a velocidade é proporcional à vazão. Como as pás são magneticamente condutivas, elas estão no campo magnético do detector de sinal (composto por ímãs permanentes e bobinas). As pás rotativas cortam as linhas de força magnéticas e alteram periodicamente o fluxo magnético da bobina, induzindo assim um sinal de pulso elétrico em ambas as extremidades da bobina. Este sinal é amplificado e moldado pelo amplificador para formar uma onda de pulso retangular contínua com uma amplitude adequada, que pode ser transmitida ao instrumento de exibição para exibir a vazão instantânea e a quantidade cumulativa do fluido. Dentro da faixa de vazão apropriada, a frequência de pulso f é proporcional à vazão instantânea Q do fluido que flui através do sensor. A equação de vazão é: Q = 3600 × f/k Onde:

f—— frequência de pulso [Hz];

k——O coeficiente de instrumento do sensor [1/m3] é dado pela folha de calibração. Se [1/L] for usado como unidade, Q = 3,6 × f/k

P——Vazão instantânea de fluido (em condições de trabalho) [m3/h];

3600——fator de conversão.

Parâmetros do medidor de vazão de turbina integrado inteligente LWGY

Diâmetro nominal: (4~200)mm;

Temperatura média: (-20~70)℃; (-20~120)℃.

Temperatura ambiente: (-20~50)℃

Precisão: ±0,5%, ±1% (especificamente até ±0,2%).

Fonte de alimentação: alimentada por bateria de 3,6 V, pode ser usada continuamente por mais de 3 anos.

Modo de exibição: exibe alternadamente fluxo instantâneo e fluxo cumulativo, exibição de sete dígitos de fluxo cumulativo (00000.01ｍ ou 000.0001ｍ), exibição de sete dígitos de fluxo instantâneo (000.0001ｍ3/h). Ele também pode exibir o fluxo instantâneo ou o volume total cumulativo separadamente.

Coeficiente do instrumento: pode ser colocado no local.

Proteção contra desligamento: O coeficiente do instrumento e o valor de fluxo acumulado não serão perdidos por dez anos após o desligamento.

Com função de remoção de pequeno sinal.

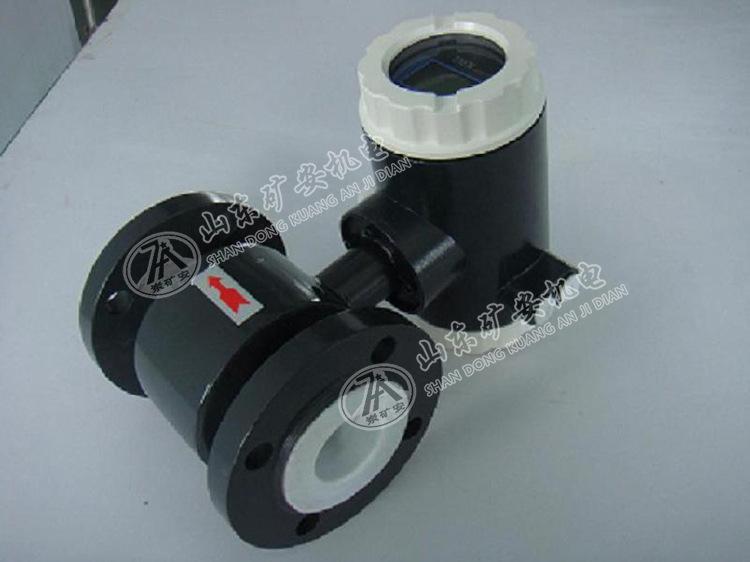

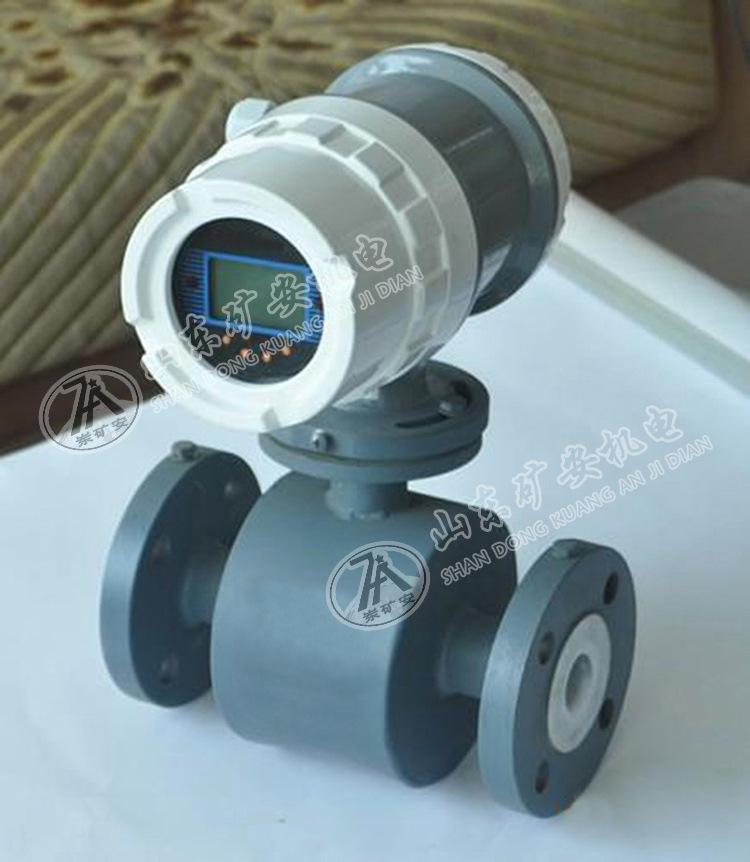

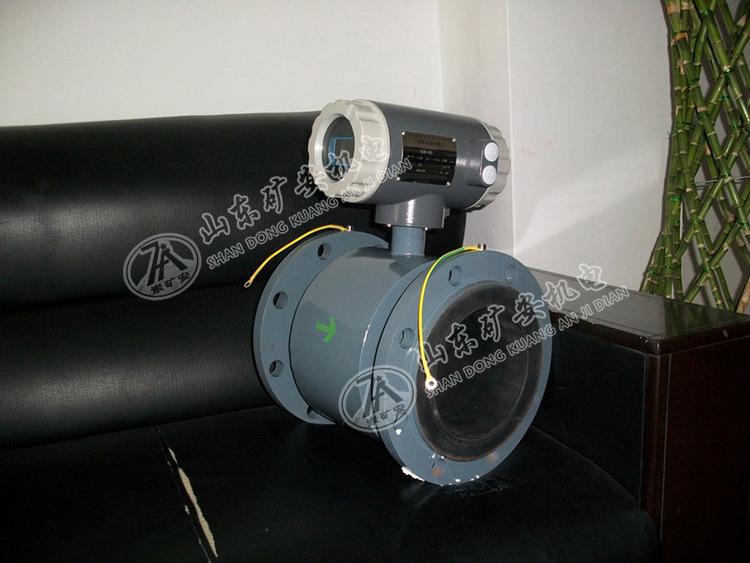

Imagem física do medidor de vazão de turbina integrado inteligente LWGY
