Introdução ao produto do sensor de sulfeto de hidrogênio GLH200

O sensor de sulfeto de hidrogênio de mineração GLH200 é usado principalmente para monitoramento de sulfeto de hidrogênio em minas de carvão. É adequado para túneis subterrâneos, tubulações de extração de gás de superfície de trabalho e outros locais onde a detecção de sulfeto de hidrogênio é necessária.

Parâmetros técnicos do sensor de sulfeto de hidrogênio GLH200

Tensão de trabalho: (9～24,5) VDC;
Tensão nominal de operação: 18,5 VCC;
Corrente de trabalho: ≤80 mA (na tensão nominal de trabalho);
Formato do sinal de saída: tipo de frequência (200～1000) Hz (largura de pulso maior que 0,3 ms);
Faixa de medição: 1×10-6 H2S
Erro básico, 1×10-6 H2S
Erro relativo 0～100±5
Distância de transmissão: 2 km;
Tempo de resposta: não mais que 50s;
Função de alarme: O nível de pressão sonora do sinal de alarme a uma distância de 1 m não deve ser inferior a 80 dB (A);
O sinal luminoso deve ser claramente visível a uma distância de 20 m no escuro;
Tipo à prova de explosão: ExibdⅠ tipo intrinsecamente seguro e à prova de chamas para mineração.

Princípio do sensor de sulfeto de hidrogênio GLH200

O sensor de sulfeto de hidrogênio GLH200 usa um elemento sensível H2S eletroquímico. Durante a medição real, quando o elemento sensível entra em contato com o gás H2S difundido no ambiente, ele se difunde através da capa de poeira do filtro e da membrana respirável do elemento sensível H2S para o eletrodo com um potencial constante, e uma reação de oxidação anódica ocorre com a água no eletrólito sob a ação do catalisador do eletrodo. Os elétrons liberados no eletrodo de trabalho geram uma corrente proporcional à concentração de H2S, que é compensada pela temperatura pelo circuito de detecção e então convertida pelo conversor A/D. Ele entra no microcomputador de chip único e é processado em um sinal de frequência (corrente) que é linearmente consistente com o valor de sulfeto de hidrogênio medido e enviado para a subestação do sistema subterrâneo, enquanto realiza a exibição digital local de sulfeto de hidrogênio na máquina. O sinal de sulfeto de hidrogênio entregue à subestação é enviado para a estação do centro de controle de solo através do dispositivo de interface de comunicação e cabo para realizar o monitoramento contínuo em tempo real do sulfeto de hidrogênio subterrâneo.

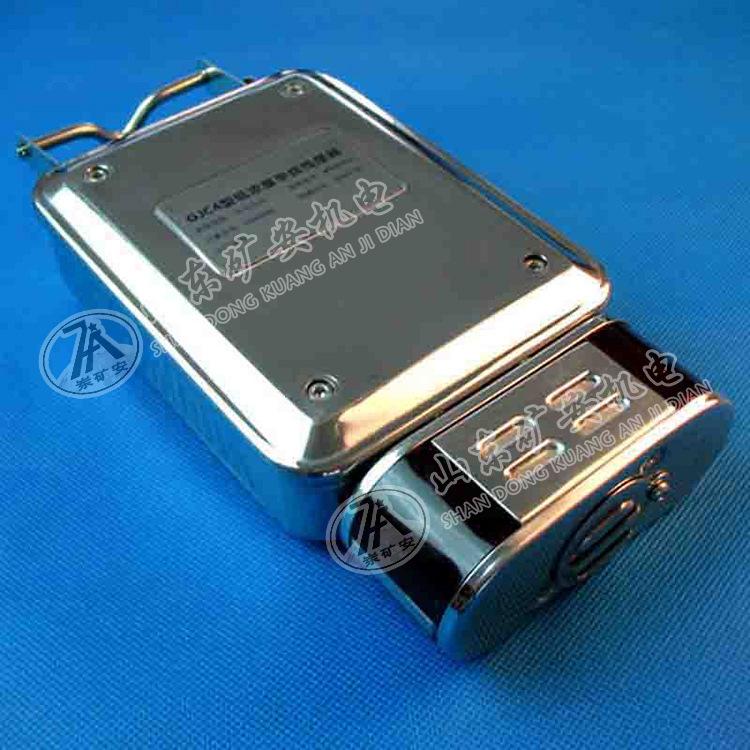

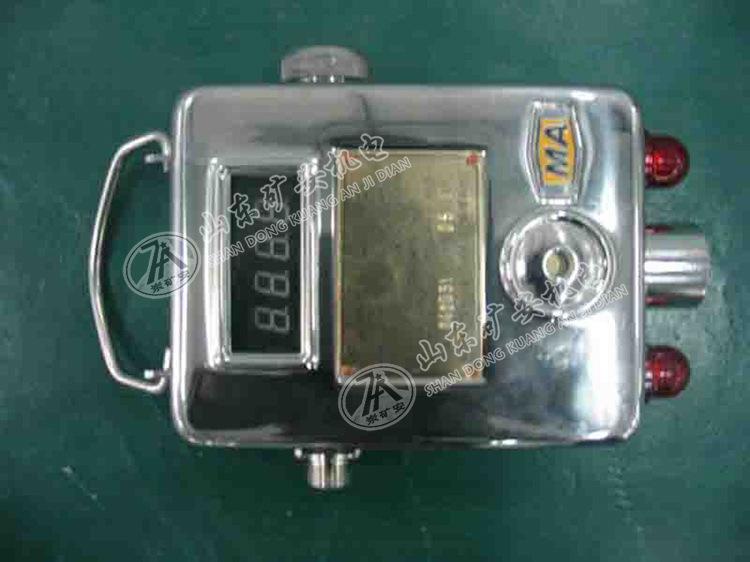

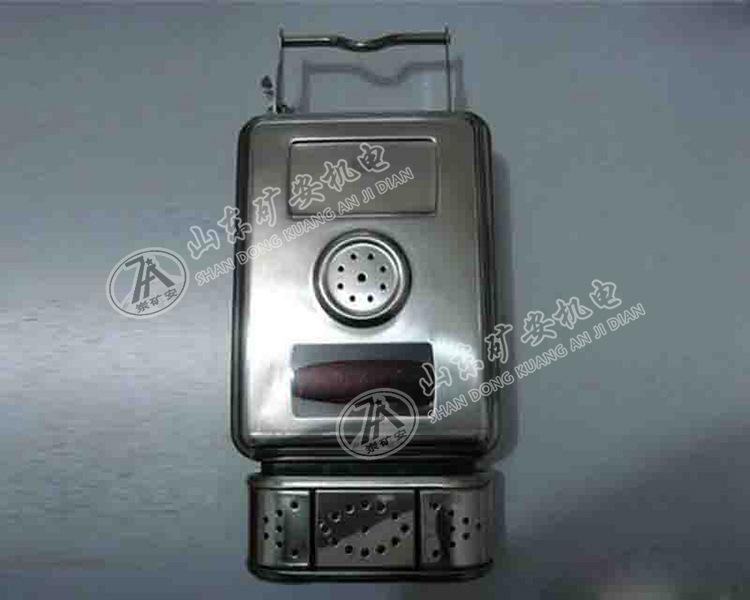

Imagem física do sensor de gás KGJ16B
