Formulário de instalação de tambor elétrico multifuncional, à prova de explosão e intrinsecamente seguro, com ímã permanente, síncrono, de frequência variável e velocidade

Mineração à prova de chamas e intrinsecamente segura com ímã permanente, regulação de velocidade de frequência variável síncrona, tambor elétrico integrado

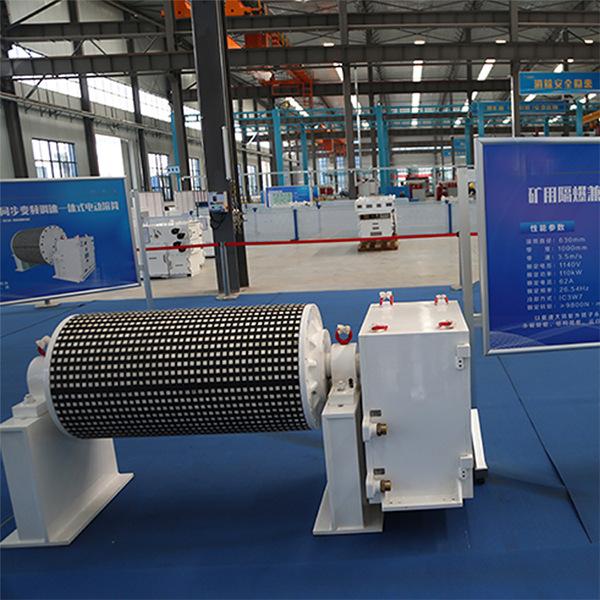

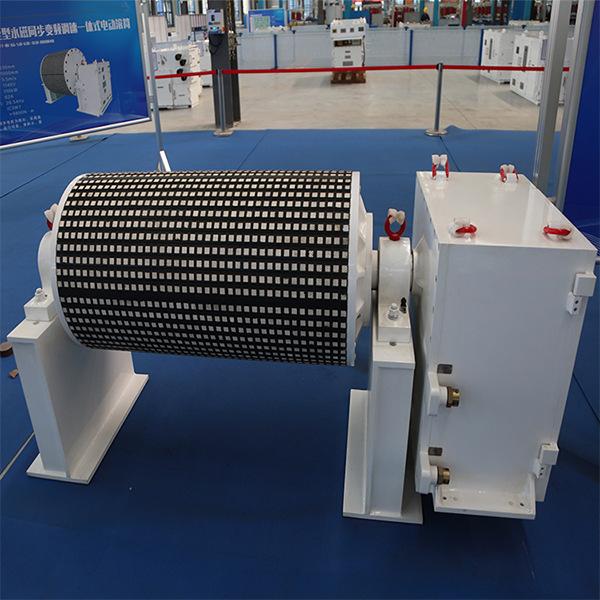

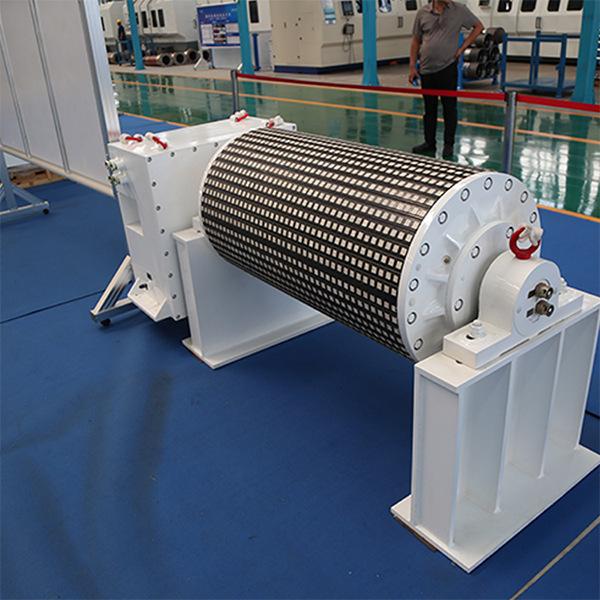

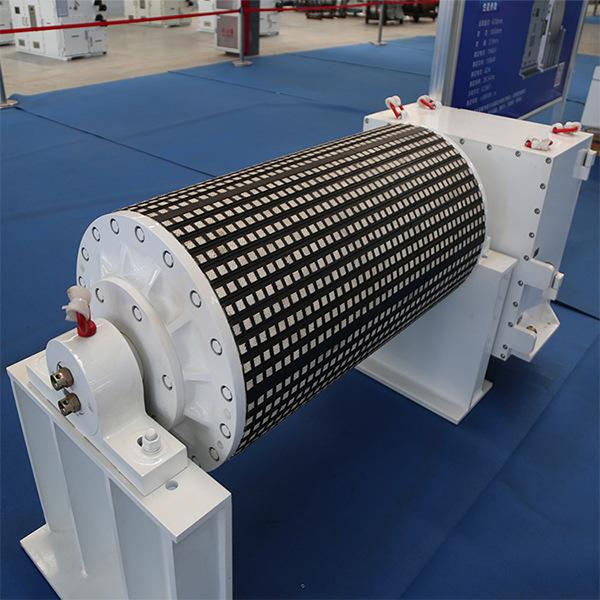

Introdução: O tambor elétrico integrado de regulação de velocidade de conversão de frequência síncrona de ímã permanente à prova de explosão e intrinsecamente seguro de mineração é um novo tipo de equipamento de acionamento com um motor síncrono de ímã permanente de rotor externo de baixa velocidade e alto torque como núcleo. O rotor do motor é o tambor do sistema de acionamento. A conversão de frequência A máquina e o tambor são integrados em um só, que possui maior eficiência, estrutura mais simples e compacta, operação suave e baixo custo de manutenção.

Este produto opera em dois quadrantes e é adequado para transportadores de correia (excluindo transportadores inferiores) e outros tipos de situações. Não pode ser usado para operações de quatro quadrantes, como elevação por guincho.

Características:

Adota excitação de ímã permanente de terras raras de alto desempenho, com estrutura simples, operação confiável, tamanho pequeno, peso leve, alta eficiência, etc. O diâmetro do rolo cobre 630 mm-1250 mm, largura da correia 800-2400 mm, potência 37kW-315kW, velocidade da correia 1,0-5m/s.

Usando excitação de ímã permanente de terras raras de alto desempenho, possui as características de estrutura simples, operação confiável, tamanho pequeno, peso leve e alta eficiência. É usado para acionar transportadores de correia subterrâneos. O diâmetro do tambor cobre 630 mm-1250 mm, a largura de banda é 800-2400 mm, a potência é 37 kW-315 kW e a velocidade da correia é 1,0-5 m/s.

Vantagens técnicas:

O design integrado do inversor de frequência variável e do tambor de ímã permanente tem uma estrutura simples e compacta e pode realizar a regulação contínua da velocidade contínua do equipamento.

A distância da fonte de alimentação entre a parte de conversão de frequência e o tambor de ímã permanente é encurtada, resolvendo assim o problema de interferência de tensão de pico harmônica causada pelo longo cabo de alimentação.

O torque de partida atinge 2,2 vezes o torque nominal, realizando partida com carga pesada do equipamento.

É adequado para acionamento multiponto de transportadores de correia para alcançar transporte de longa distância, reduzir a resistência da correia e economizar custos de equipamento.

Simplifique a configuração e a quantidade do equipamento de acionamento, realize o resfriamento integrado do motor e do inversor e utilize o espaço de maneira eficaz.

O sistema não necessita de manutenção e os rolamentos só precisam ser lubrificados uma vez a cada 3.000 horas de operação.

A tecnologia de controle magnético fraco é aplicada para alcançar operação em velocidade total sob baixa tensão de entrada e se adaptar aos cenários de aplicação de flutuação de tensão em minas subterrâneas.

O equilíbrio de potência mestre-escravo é obtido por meio da comunicação de barramento CAN, que tem maior capacidade antiparasitária e realiza o equilíbrio de potência de acionamento de múltiplas máquinas.

O design integrado do motor e do inversor realiza proteção de operação integrada da conversão de frequência e do motor.
