Introdução da roda de eixo vertical
A polia do eixo vertical é instalada na torre e desempenha um papel de suporte. Ela é usada para dar suporte ao tambor de içamento no contêiner de içamento durante o içamento da mina para guiar o cabo de aço para girar. A ranhura do cabo é revestida com blocos de plástico ou borracha para aumentar a vida útil do cabo de aço. Ela é usada principalmente para içamento de eixo vertical e içamento de eixo inclinado. O corpo da roda da polia do eixo vertical e a polia do eixo são apenas para rotação.
Parâmetros da polia do eixo vertical
|
modelo |
Círculo inferior com ranhura para corda |
Diâmetro D(mm) |
Sulco de corda |
Raio R(mm) |
Diâmetro do cabo de aço aplicável (mm) |
Altura central do assento do rolamento (mm) |
|
TLG 1600/9.5-11 |
1600 |
9,5 |
10 |
11 |
15-20 |
140 |
|
TLG 2000/12-13.5 |
2000 |
12 |
12,5 |
13,5 |
20-24,5 |
180 |
|
TLG 2500/15-17 |
2500 |
15 |
16 |
17 |
24,5-31 |
200 |
|
TLG 3000/18-20 |
3.000 |
18 |
19 |
20 |
31-37 |
240 |

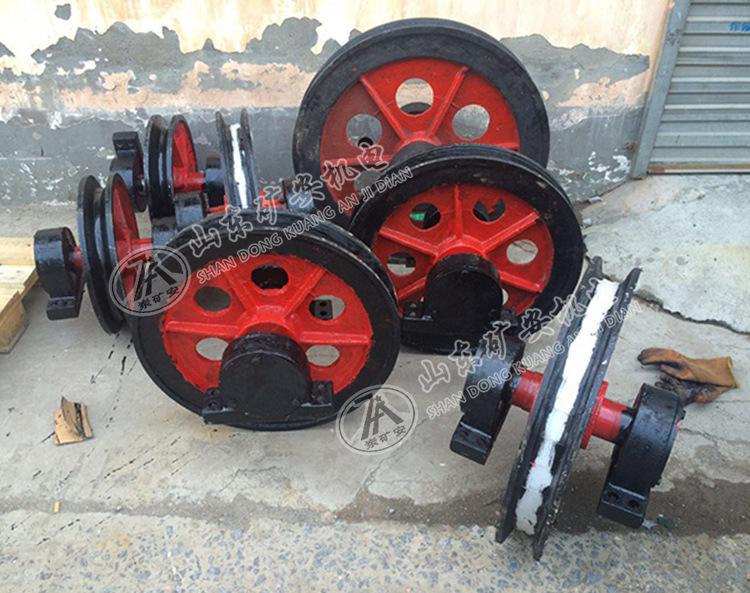

Imagem real da roda do eixo vertical
