Introdução do dispositivo de proteção para carros esportivos JF-250ZD, guincho retrátil

O guincho retrátil para proteção de carros esportivos JF-250ZD é adequado para transporte de trilhos simples ou duplos em poços inclinados acima ou abaixo da mina de carvão e é usado como um dispositivo de proteção para interceptar vagões de mina fora de controle.

Estrutura de composição do guincho retrátil usado para o dispositivo de proteção do carro esportivo JF-250ZD

O guincho retrátil do dispositivo de proteção para carros esportivos JF-250ZD é composto por um motor à prova de explosão, um redutor, um rolo, uma placa inferior, um suporte de sensor de posição e um sensor de posição.

Características funcionais do dispositivo de proteção de carro esportivo JF-250ZD guincho retrátil

O guincho retrátil JF-250ZD para o dispositivo de proteção de carro esportivo pode levantar e abaixar a barreira de forma confiável sob o controle da caixa de controle do dispositivo de proteção de carro esportivo e parar automaticamente quando o levantamento e o abaixamento estiverem no lugar. Quando o vagão de mina funciona em velocidade normal, quando o vagão de mina funciona até o ponto de elevação predeterminado da barreira, o guincho retrátil do dispositivo de proteção de carro esportivo levanta a barreira para permitir que o vagão de mina passe suavemente; quando o vagão de mina funciona até o ponto de abaixamento da barreira, o guincho retrátil do dispositivo de proteção de carro esportivo abaixa a barreira e a barreira retorna ao estado normalmente fechado.

Quando o veículo está fora de controle devido a excesso de velocidade ou rompimento da corda, o guincho retrátil não funciona e a barreira fica em um estado normalmente fechado, interceptando o vagão de mineração e desempenhando um papel na proteção de segurança. O redutor adota um tipo de engrenagem sem-fim para evitar que a barreira deslize automaticamente para baixo quando o motor para.

Parâmetros técnicos do dispositivo de proteção de carro esportivo JF-250ZD guincho retrátil

(1) Motor: YB2-90L-4AC660/380V2.1A/3.5A

(2) Potência máxima do motor: 1,5kw Velocidade: 1390r/min;

(3) Força máxima de elevação 1500N

(4) Velocidade de elevação 0,90 m/s + 0,05 m/s

(6) Polia de corda: diâmetro interno 184 mm; diâmetro externo 240 mm; largura 40mm; capacidade de corda 15m

(7) Redutor: WAP80A, taxa de redução 30:1, distância central 82mm

(8) Especificação do modelo de cabo de aço: 6×37+FC-Φ8

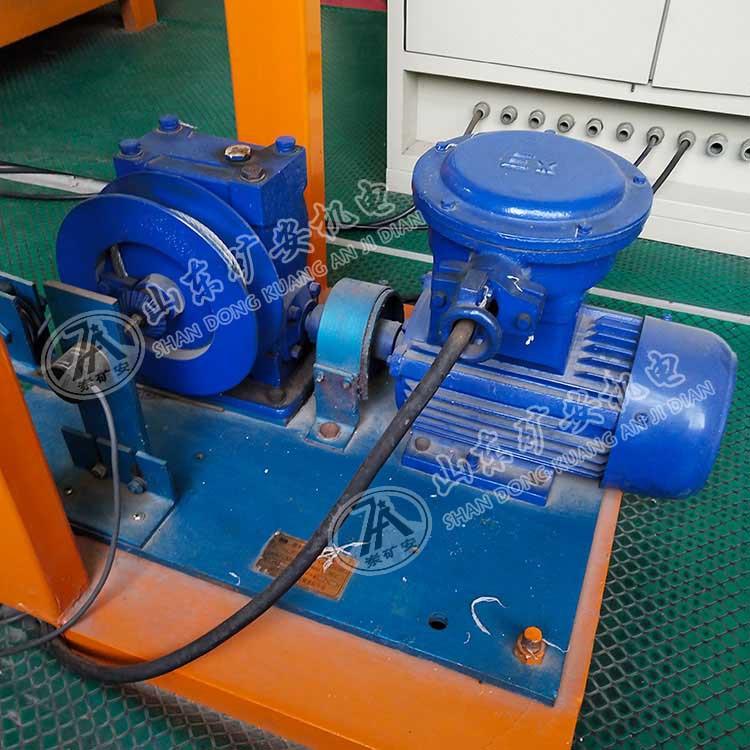

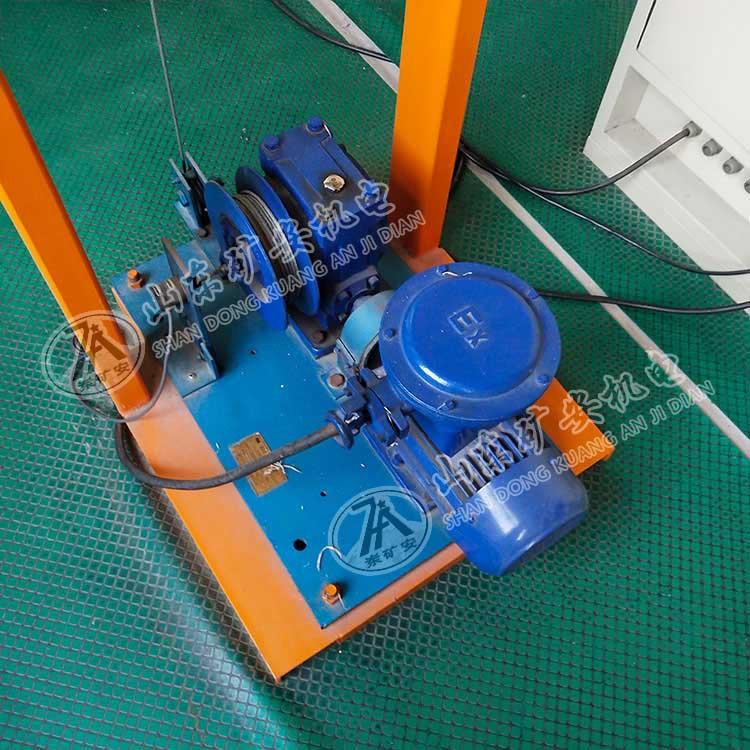

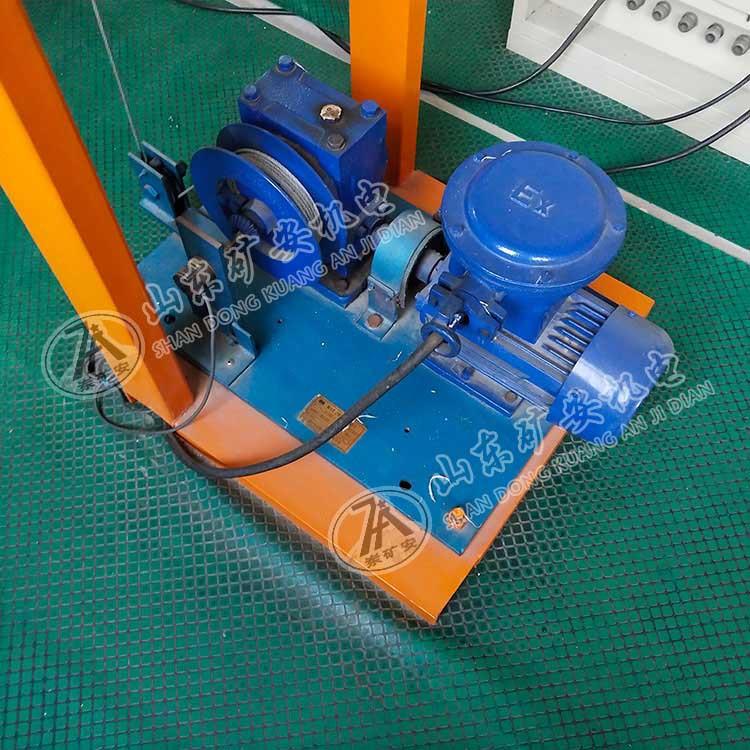

Imagem real do guincho retrátil para o dispositivo de proteção do carro esportivo JF-250ZD
