Introdução do dispositivo de comutação pneumática tipo QFC para minas

O dispositivo de comutação pneumática tipo QFC para mineração é um dispositivo de controle de comutação comumente usado no processo de transporte ferroviário de minas de carvão. O dispositivo de comutação pneumática usa comutação de cilindro de controle a gás para substituir "comutador direto manual". O dispositivo de comutação pneumática melhora efetivamente as condições de trabalho e a eficiência do transporte. Porque o dispositivo tem uma estrutura simples e é fácil de manter. O dispositivo de comutação pneumática tipo QFC consiste em uma caixa de controle pneumática, um cilindro, uma tubulação de alta pressão, etc., e é usado em conjunto com a comutação para realizar o controle pneumático de comutadores de mineração.

Parâmetros técnicos do dispositivo de chave pneumática tipo QFC para mineração

Pressão de trabalho nominal: 0,4-0,8 MPa
Especificação do cilindro: φ63×125

A estrutura e o princípio de funcionamento do dispositivo de interruptor pneumático tipo QFC para mineração

O dispositivo de comutação pneumática usa energia a gás, que é conectada diretamente à caixa de controle pneumática (a caixa de controle pneumática tem funções de filtragem, regulagem de pressão e operação de reversão) e, em seguida, conectada ao cilindro por meio da corda de ar. Mova manualmente a válvula de controle da caixa de controle pneumática, e a haste do pistão do cilindro se expandirá e se contrairá sob a ação do ar comprimido, enquanto aciona as peças de transmissão para executar a operação da comutação e empurrar a comutação para a posição necessária.

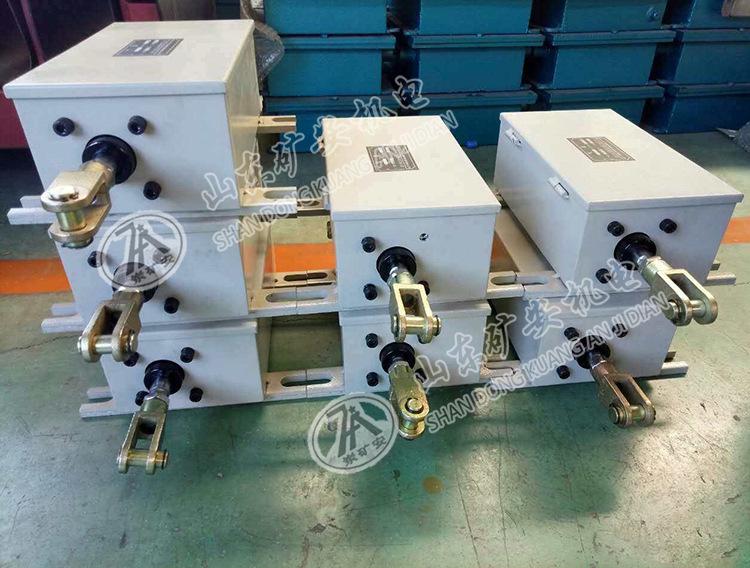

Imagem real do dispositivo de chave pneumática tipo QFC para mineração
