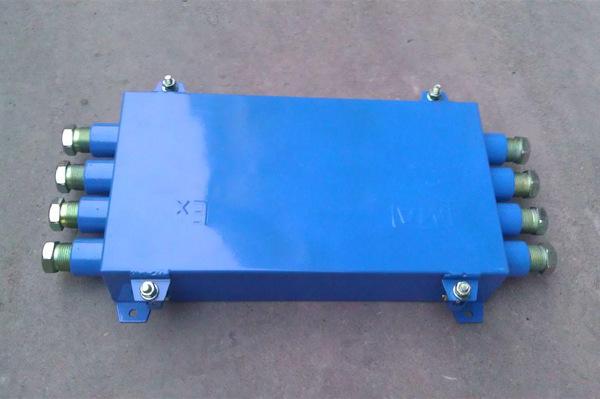

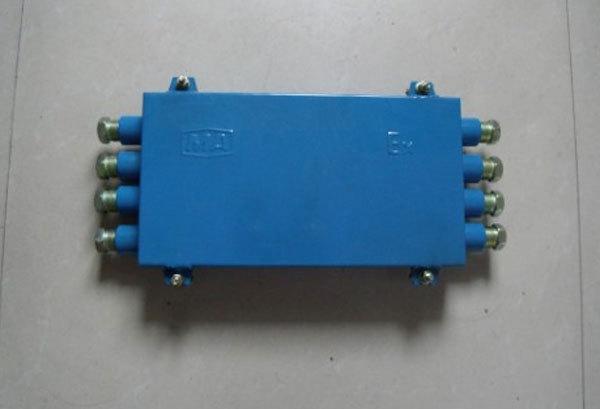

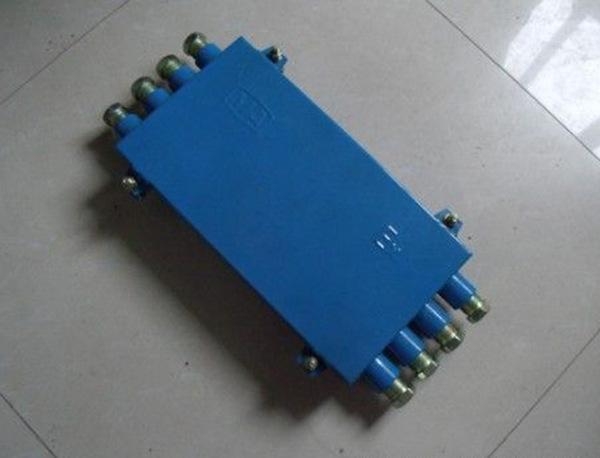

Caixa de junção de cabo óptico tipo Jhh Tipo de instalação Caixa de junção de cabo óptico tipo Jhh Princípio de funcionamento Caixa de junção de cabo óptico

A caixa de junção de cabo óptico da série JHH é adequada para conectar fibras ópticas e tranças ou cabos traseiros em vários cabos ópticos em minas de carvão e desempenha um papel na proteção de juntas e fiação de fibra óptica.
As caixas de junção de cabos ópticos da série JHH podem ser combinadas com cabos usados em sistemas de comunicação e monitoramento de minas de carvão, e podem ser usadas em frentes de lavra subterrâneas, galerias, câmaras, montantes e descendentes e outros ambientes com perigos de metano e poeira de carvão, como dispositivos de conexão de cabos para equipamentos de sistema de comunicação e monitoramento intrinsecamente seguros.
Significado do modelo de caixa de junção de cabo óptico tipo JHH
Por exemplo: JHH-4;
JH - caixa de junção;
H —— Tipo intrinsecamente seguro;
4 —— Número de passagens.
Ambiente de uso da caixa de junção de cabo óptico tipo JHH
a. Temperatura ambiente -10℃-+40℃;
b. Temperatura relativa: ≤95% (a +25℃);
c. Pressão atmosférica: 86-106KPa;
d、o ambiente contém gases explosivos e poeira de carvão e outras substâncias explosivas;
e. Não deve haver gases corrosivos no ambiente;
Requisitos técnicos para caixa de junção de cabo óptico tipo JHH
Tensão nominal 60V
Corrente nominal 3A
Resistência de contato inferior a 0,01 ohm
Resistência de isolamento superior a 500 megaohms
A resistência de isolamento da superfície é inferior a 1×109Ω.
Parâmetros da caixa de junção de cabo óptico tipo JHH
1. Os orifícios de entrada e saída do cabo óptico são configurados como 2 pares
2. Anel de borracha 2, orifício de entrada do cabo Φ13
3. Dimensões totais: 305×160×62.
Instruções para uso da caixa de junção de cabo óptico tipo JHH
(1) Este produto consiste em 4 conjuntos de terminais de fiação conectados em paralelo.
(2) Este produto só pode ser usado em circuitos intrinsecamente seguros com tensão de trabalho abaixo de 60 volts DC e tensão de trabalho de 3A.
(3) O diâmetro interno do anel de vedação e da arruela plana deste produto pode ser selecionado à vontade durante a instalação de acordo com o diâmetro do cabo utilizado.
(4) Durante a instalação, a porca de entrada deve ser apertada e os parafusos devem ser apertados para garantir uma vedação confiável.
