Introdução do produto da plataforma de perfuração de túnel totalmente hidráulica ZDY6000L sobre esteiras

O equipamento de perfuração de túnel hidráulico completo tipo esteira ZDY6000L é um equipamento de perfuração de túnel com cabeça hidráulica completa autopropelida tipo esteira com baixa velocidade de transferência e alto torque, adequado para perfuração de furos de grande diâmetro, médio e profundo. O equipamento de perfuração tem as vantagens de desempenho técnico, forte adaptabilidade de processo, segurança e confiabilidade, e movimentação e realocação convenientes. É principalmente adequado para a construção de drenagem de gás de grande diâmetro, médio e profundo e outros furos de engenharia em minas de carvão.

Significado do modelo do equipamento de perfuração de túnel totalmente hidráulico tipo esteira ZDY6000L

Z significa equipamento de perfuração, D significa tipo de cabeçote motorizado, Y significa transmissão hidráulica, o número representa o torque nominal máximo Nm e L significa tipo de esteira.

Estrutura do produto da perfuratriz de túnel totalmente hidráulica tipo esteira ZDY6000L

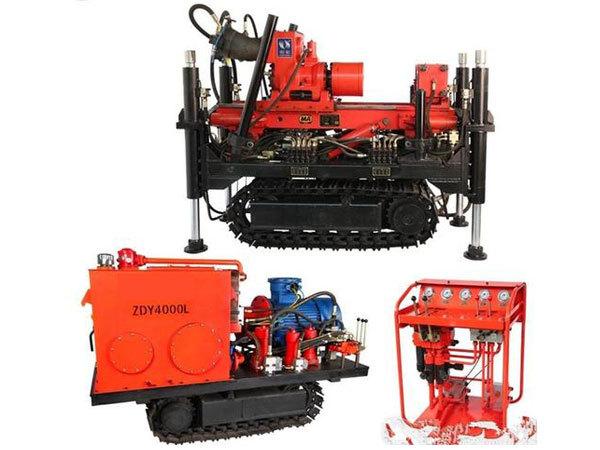

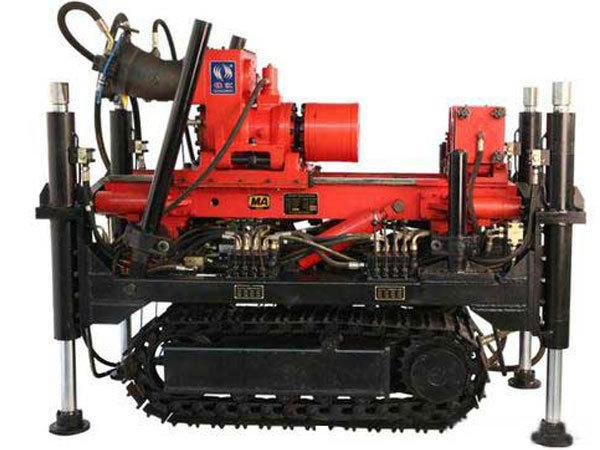

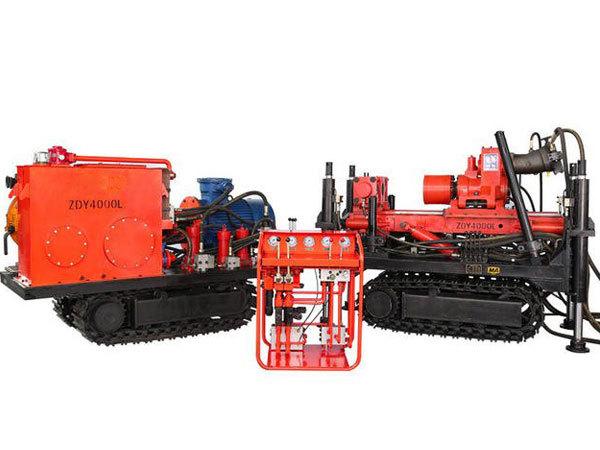

O equipamento de perfuração de túnel ZDY6000L para mina de carvão adota um layout integral. A máquina inteira consiste em quatro partes principais: máquina principal, estação de bombeamento, console operacional e corpo de esteira. As várias partes são conectadas por mangueiras. A estrutura é compacta e fácil de mover e transportar em áreas com más condições de transporte.

Características do produto da perfuratriz de túnel totalmente hidráulica tipo esteira ZDY6000L

1. O motor principal, a estação de bomba e o console de controle estão dispostos centralmente na carroceria do veículo sobre esteiras autopropelidas, o que é conveniente para realocação;

2. O mandril e a braçadeira cooperam para realizar a mecanização do desparafusamento e desparafusamento da ferramenta de perfuração, reduzindo a intensidade de trabalho dos trabalhadores. A plataforma de perfuração está equipada com uma variedade de funções de ligação para melhorar a eficiência do trabalho;

3. A capacidade de alimentação e extração das ferramentas de perfuração é grande, o que melhora a capacidade da plataforma de perfuração de lidar com acidentes de perfuração;

4. O sistema de bomba dupla é adotado, e os parâmetros de rotação e alimentação são ajustáveis. A combinação de óleo de bomba variável e motor de óleo variável permite que a velocidade e o torque sejam ajustados continuamente dentro de uma grande faixa, o que melhora a adaptabilidade do equipamento de perfuração;

5. O eixo principal do rotador é uma estrutura de furo passante, e o comprimento da haste de perfuração não é afetado pelo curso de alimentação do equipamento de perfuração. A remoção dos deslizamentos de grampo pode expandir o diâmetro do furo passante, facilitando o levantamento e abaixamento de ferramentas de perfuração de grande diâmetro;

6. Os componentes hidráulicos são produtos padronizados importados ou produzidos internamente com desempenho estável, forte versatilidade e qualidade confiável;

7. Através da operação centralizada no console, o pessoal pode ficar a uma certa distância do orifício, o que é benéfico para a segurança pessoal;

Parâmetros do produto da plataforma de perfuração de túnel totalmente hidráulica tipo esteira ZDY6000L

Dimensões e peso

Mainframe (comprimento × largura × altura) mm: 2685 × 994 × 1780

Estação de bombeamento (comprimento × largura × altura) mm: 2495 × 900 × 1700

Painel de controle (comprimento × largura × altura) mm: mm: 730 × 535 × 835

Peso da máquina (KG): 6800

Profundidade de perfuração aplicável (M) 600

equipamento de caminhada

Velocidade de caminhada (km/h): 1,5

Capacidade máxima de escalada (°): 25

Razão de pressão no solo (N/mm2): 0,099

Pressão nominal (Mpa): 25

Taxa de fluxo especificada pelo cliente (L/min): 30

Dispositivo rotativo

Torque da cabeça de potência (Nm): 6000~2800

Velocidade nominal (r/min): 55~110

Modelo de motor a óleo: A6V160MA

Deslocamento do motor de óleo (ml/r): 46~160

Diâmetro da haste de perfuração (mm): Φ73, Φ89

Diâmetro do furo passante do fuso (mm): Φ95

Dispositivo de alimentação

Inclinação do fuso: 0-±90°

Força máxima de avanço (KN): 160

Velocidade de avanço (M/S): 0-0,4

Força máxima de extração (KN): 240

Velocidade de tração (M/S): 0-0,3

Curso de alimentação/puxada (mm): 600

estação de bombeamento

Modelo do motor: YBK2-280S-4

Potência nominal (KW): 75

Tensão nominal (V): 380V/660V, 660V/1140V

Velocidade nominal (r/min): 1480

Modelo da bomba de óleo principal: L10VO71DR

Pressão nominal (MPa): 25

Deslocamento da bomba de óleo principal (ML/R): 0-71

Fluxo da bomba de óleo principal (ML/min): 0-156

Bomba de óleo auxiliar modelo: L10V028DR

Deslocamento da bomba de óleo auxiliar (ML/R): 0~28

Fluxo da bomba de óleo auxiliar (ML/min): 0~84

Pressão nominal do sistema hidráulico (MPa): Bomba de óleo principal: 22; Bomba de óleo auxiliar: 22

Capacidade efetiva do tanque de combustível (L): 400
