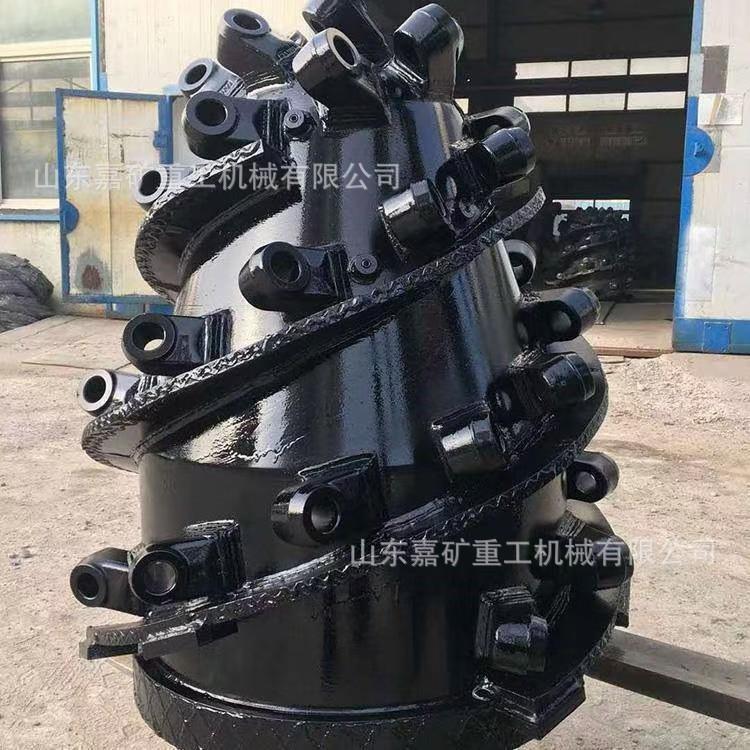

A parte de corte da tesoura é composta por caixa de redução fixa, balancim, tambor, placa de retenção de carvão e sistema de regulagem de altura. A função da peça de corte é transferir a potência do motor para o tambor de corte após a desaceleração para cortar o carvão e carregar o carvão cortado no transportador da face de trabalho através das lâminas espirais no tambor. Para melhorar o efeito de carregamento de carvão do tambor espiral, uma placa de retenção de carvão é instalada atrás do tambor.

Características da seção de corte da tesoura

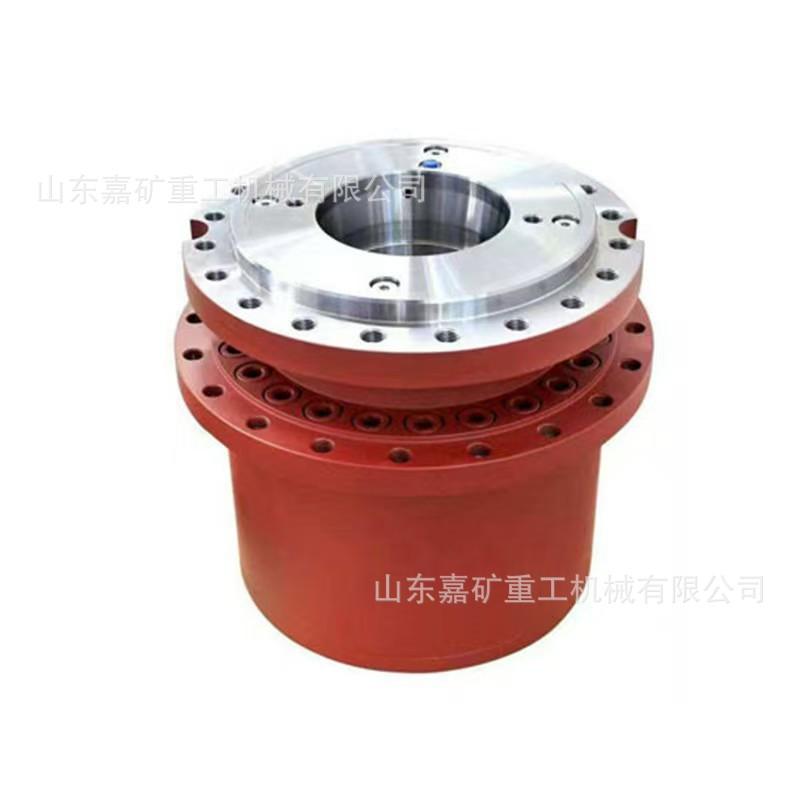

(1) A peça de corte adota transmissão mecânica. A caixa de redução fixa é o principal componente da peça de corte. A velocidade do motor da máquina de mineração de carvão é geralmente em torno de 1470 r/min, enquanto a velocidade do tambor é geralmente de 50 r/min-100 r/min de acordo com diferentes diâmetros. Para atingir o objetivo de desaceleração, a caixa de redução da peça de corte é geralmente composta por 3-5 engrenagens de redução. Como o eixo do tambor é perpendicular ao eixo do motor, um par de engrenagens circulares é utilizado na caixa de redução da peça cortante.

(2) A velocidade de corte do tambor (a velocidade tangencial circunferencial da ponta do dente de corte) é geralmente de 4m/s-5m/s. Portanto, ao usar tambores de diâmetros diferentes, a velocidade deve ser alterada de acordo. Portanto, geralmente há um par de engrenagens rápidas substituíveis na caixa de redução da peça de corte. Ao alterar o número de dentes da engrenagem, a velocidade do tambor pode ser alterada.

(3) Existe uma embreagem no dispositivo de transmissão entre o motor e o tambor. Quando a máquina de mineração de carvão está sendo movida ou reparada, ou a unidade de tração está sendo testada, a embreagem precisa ser aberta para impedir a rotação do tambor. Além disso, para segurança do pessoal, o tambor também precisa ser desconectado do motor quando a máquina de mineração de carvão parar de funcionar.

(4) Para permitir que a máquina de mineração de carvão abra uma lacuna por si só, o tambor de corte geralmente se estende por uma certa distância além do comprimento do corpo da máquina (ou suporte inferior). As máquinas de mineração de carvão Duolou adotam a forma de um balancim.

(5) Para se adaptar à espessura e flutuação da camada de carvão, a altura do tambor de corte é ajustada. A maioria das máquinas de mineração de carvão usa o balancim para ajustar a altura e algumas usam o suporte inferior para ajustar a altura. Tanto o ajuste de altura do balancim quanto o ajuste de altura do movimento central são acionados hidraulicamente.

(6) Durante a operação da máquina de mineração de carvão, os defletores de carvão não ficam atrás do tambor, portanto, quando a máquina de mineração de carvão muda a direção de tração, os defletores de carvão precisam ser trocados de um lado para o outro do tambor. O dispositivo de lançamento do defletor de carvão pode ser acionado por um cilindro hidráulico ou um motor hidráulico. Alguns não usam um dispositivo de acionamento especial, mas usam o tambor para girar o defletor de carvão.

(7) Para ajustar a altura do tambor de corte e virar o defletor de carvão, a máquina de mineração de carvão possui um sistema hidráulico auxiliar separado. Algumas bombas hidráulicas auxiliares são instaladas na caixa de redução de corte, algumas são instaladas em uma caixa hidráulica auxiliar separada e algumas são instaladas na unidade de tração.
