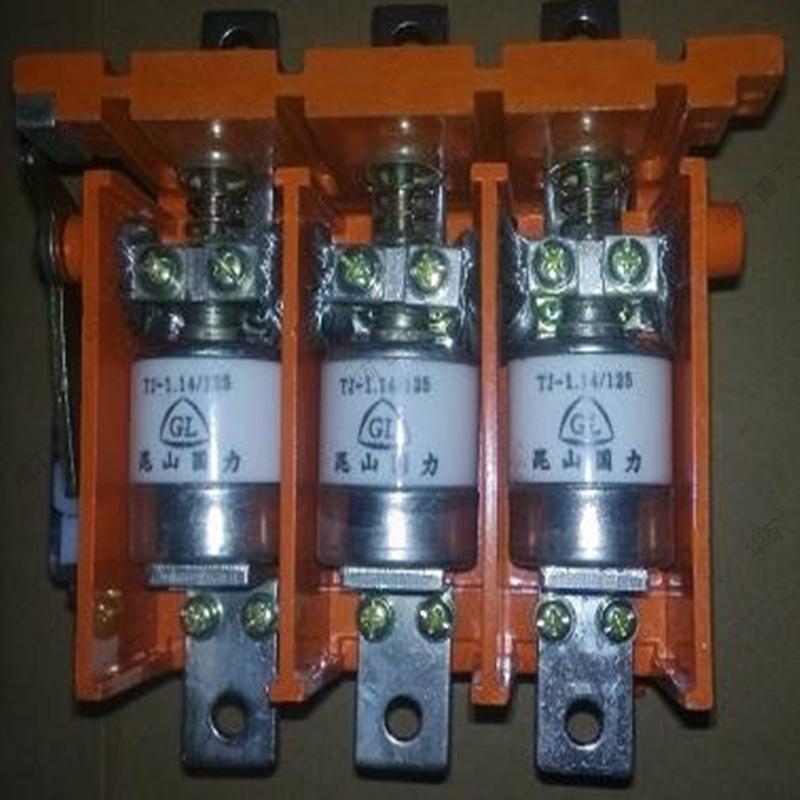

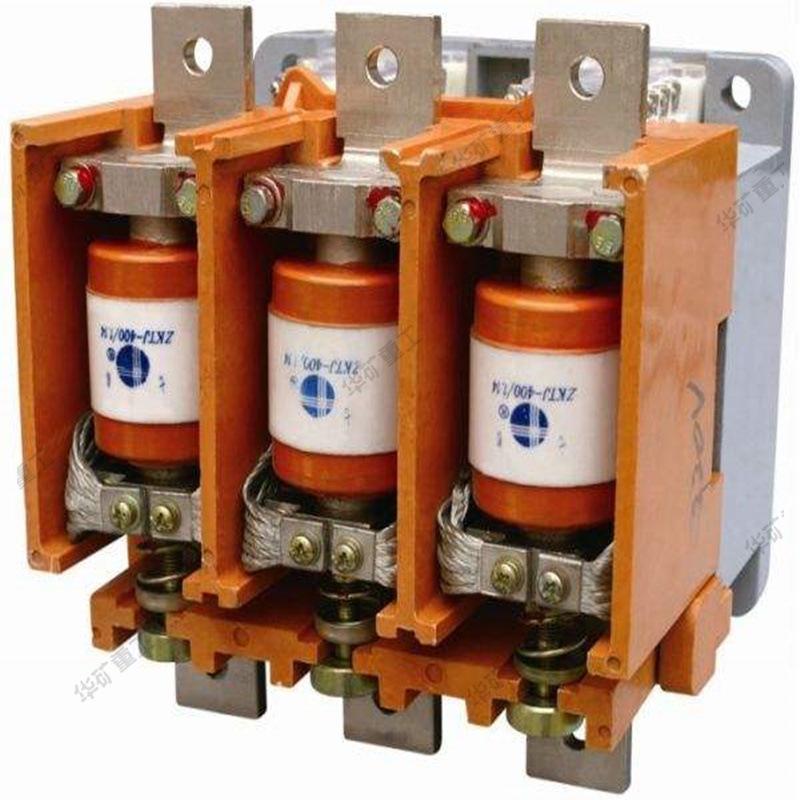

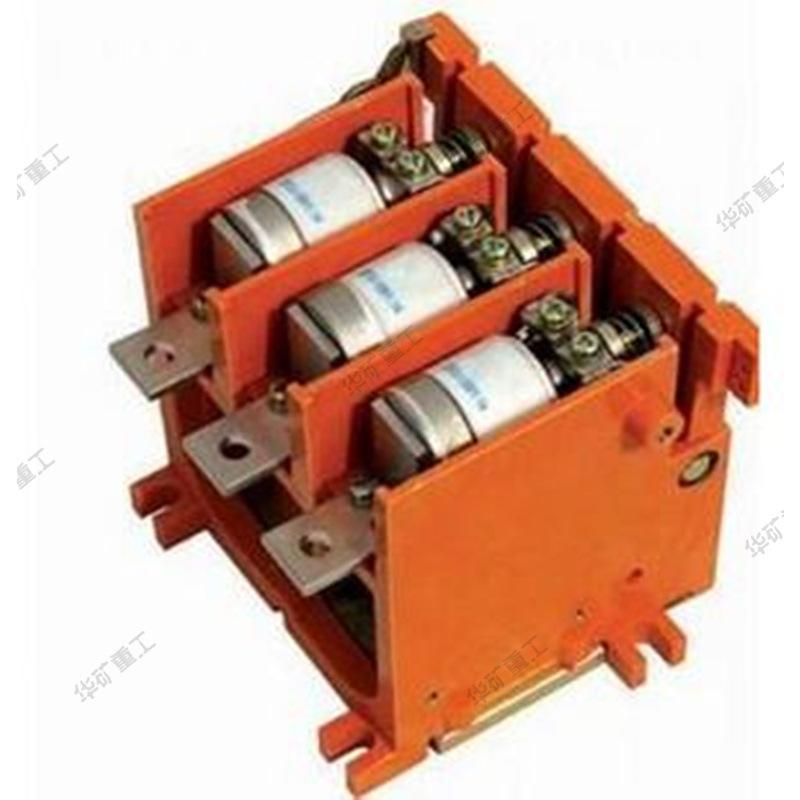

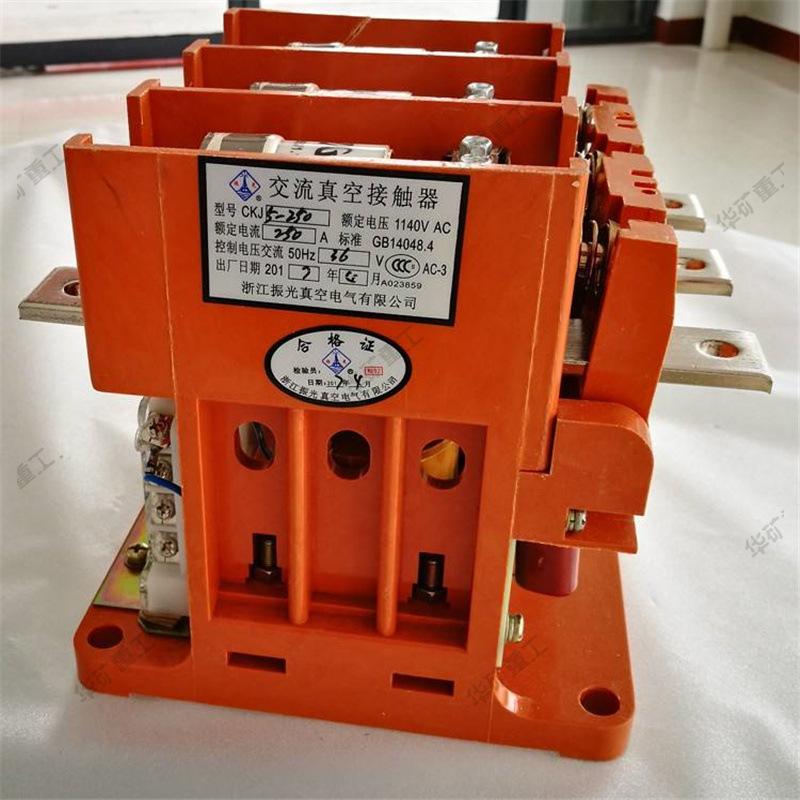

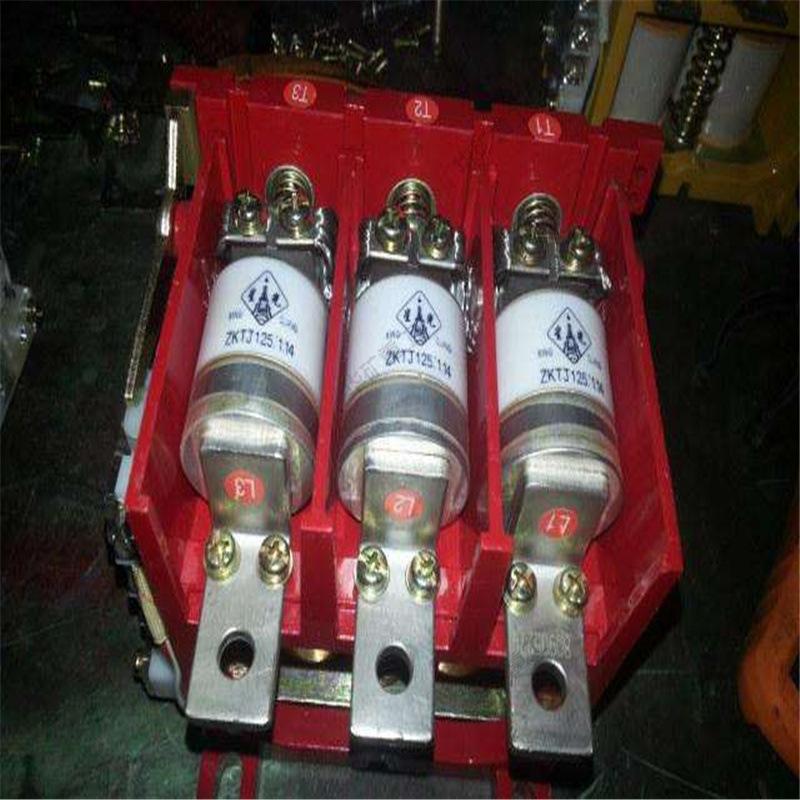

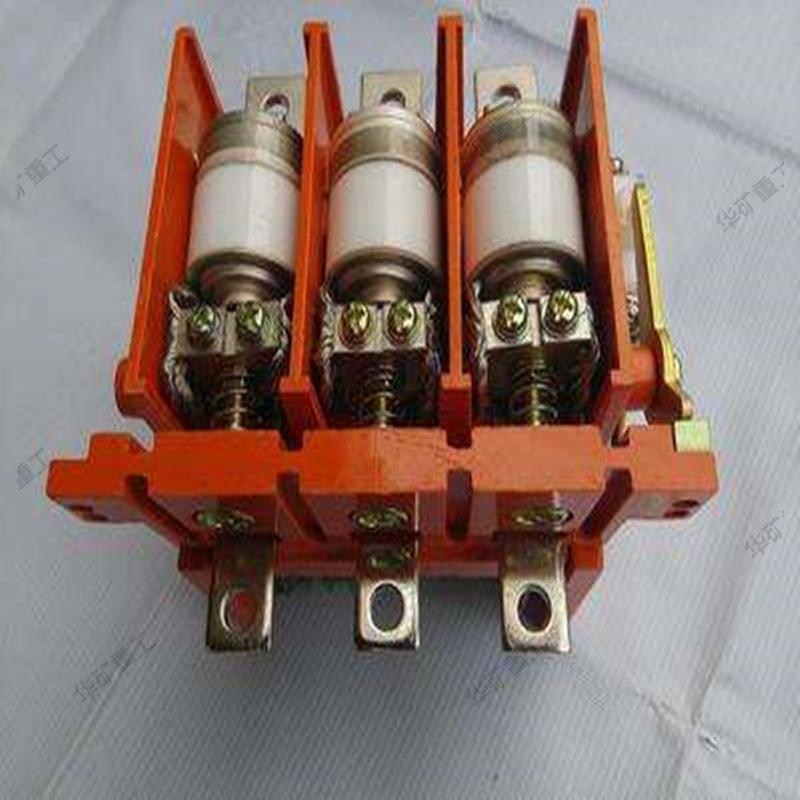

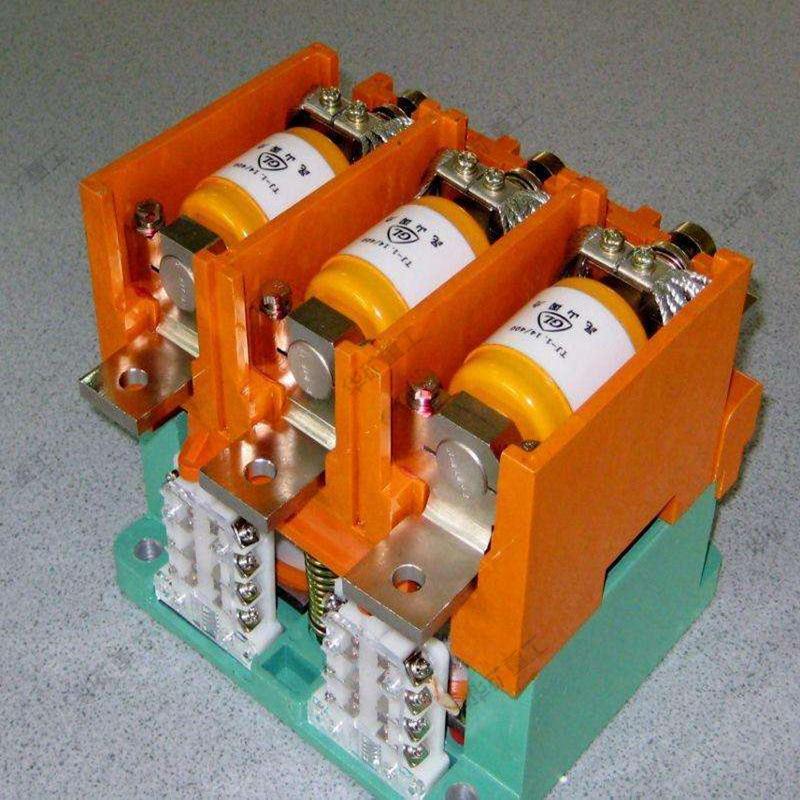

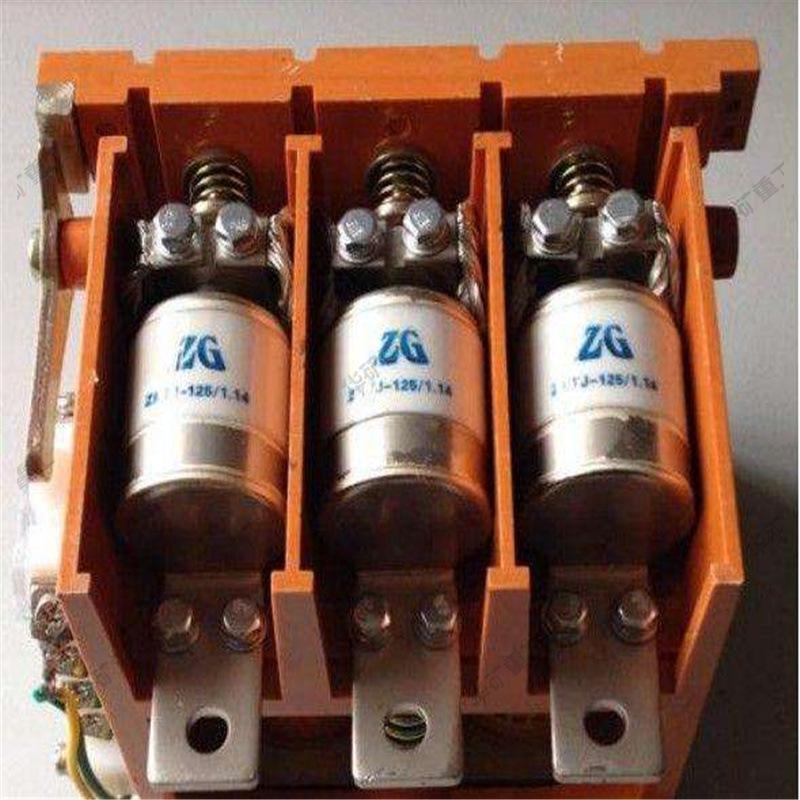

Introdução principal do contator AC a vácuo CKJ5:
O contator CA a vácuo é composto principalmente de tubo interruptor a vácuo e acessórios, principalmente adequado para CA50HZ, tensão nominal até 1140V, corrente nominal até 600A rede alimentadora, para conexão e desconexão de circuitos de longa distância, bem como partidas e paradas frequentes de motores CA; adequado para coordenação com vários dispositivos de proteção para montagem em partidas eletromagnéticas; os contatores unipolares são particularmente adequados para uso em departamentos de energia, como lâmpadas de rua e controle de iluminação de aeroportos. É uma espécie de acessório elétrico à prova de explosão para mineração.
Faixa de aplicação do contator CA a vácuo CKJ5:
Os contatores a vácuo de baixa tensão CA CKJ5-60,80,125,160,250,400,630 são usados em sistemas de corrente com CA 50 Hz, tensão nominal de trabalho do circuito principal de até 1140 V e corrente nominal de trabalho de até 600 A. Eles são usados para conexão e desconexão remota de circuitos e partida e controle freqüentes de motores CA. Eles também são adequados para formar partidas magnéticas com diversos dispositivos de proteção e possuem as características de não exposição ao arco. Eles são particularmente adequados para formar partidas magnéticas à prova de explosão e são adequados para minas de carvão ou indústrias de petróleo.
CKJ5 Condições de instalação do contator CA a vácuo
1. A temperatura do ar ambiente é: -5℃~+40℃, e o valor médio dentro de 24 horas não excede +35℃.
2. A altitude não deverá exceder +2000m.
3. Condições atmosféricas: Quando a temperatura é de +40°C, a umidade relativa do ar não deve exceder 50%. Em temperaturas mais baixas, é permitida uma umidade relativa mais alta, por exemplo, 90% a 20°C. Devem ser tomadas medidas especiais para condensação ocasional devido a mudanças de temperatura.
4. Nível de poluição: Nível de poluição 3.
5. Categoria de instalação: A categoria de instalação é III.
6. Condições de instalação: Instalação nas direções horizontal e vertical, a inclinação da superfície de instalação com o plano horizontal ou vertical não deve ser superior a ±15°.
7. Choque e vibração: O produto deve ser instalado e usado em um local sem tremores, impactos e vibrações significativos.
Parâmetros principais do contator CA a vácuo CKJ5:
Tensão nominal (v)1140,660
Corrente nominal(a) -80、120、160、250、400、630
Vida mecânica (10.000 vezes)300
peso(KG)3,5—20
